Qui troverai tutte le parti e i disegni disponibili di “Makita 9524NB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

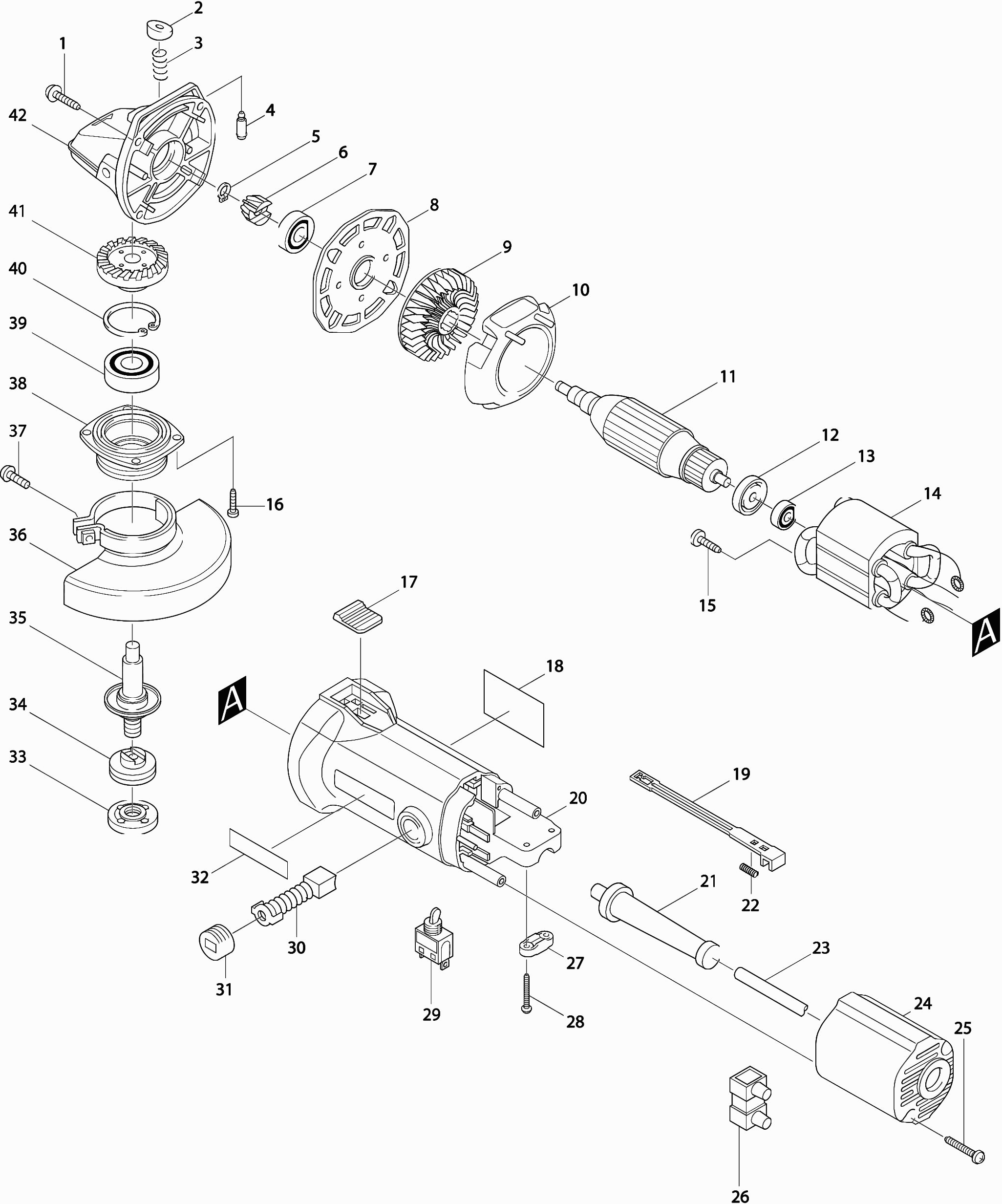

Disegni tecnici di Makita 9524NB
Elenco parti di Makita 9524NB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a tappo 5X25 | ||||
| 001 | 266041-8 | 1.00 | 1.22 | |
| Pulsante AGC 18 | ||||
| 002 | 415491-6 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 003 | 233376-2 | 1.00 | 1.22 | |
| Spina 4 | ||||
| 004 | 256437-1 | 1.20 | 1.46 | |
| Anello di bloccaggio S-6 | ||||
| 005 | 961002-0 | 1.00 | 1.22 | |
| Ingranaggio 11 9524Nb A | ||||
| 006 | 226799-1 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6000ddw | ||||
| 007 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 007 | 210315-9 | 6.00 | 7.32 | |
| Blocco Cuscinetto 52 9524Nb+9525N * | ||||
| 008 | 285684-7 | 3.60 | 4.39 | |
| Ventola 57 9524Nb+25Nb * | ||||
| 009 | 241890-4 | 4.80 | 5.86 | |
| Piastra Intermedia | ||||
| 010 | 415954-2 | 2.40 | 2.93 | |
| Indotto | ||||
| 011 | 517303-0 | 26.40 | 32.21 | |
| Anello di isolamento | ||||
| 012 | 681638-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 606Zz A | ||||
| 013 | 210137-7 | 1.20 | 1.46 | |
| CAMPO | ||||
| 014 | 521623-6 | 25.30 | 30.87 | |
| Vite di battitura Pt3x10 | ||||
| 015 | 266007-8 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 016 | 266034-5 | 1.00 | 1.22 | |
| Bottone dell'interruttore | ||||
| 017 | 415952-6 | 2.40 | 2.93 | |
| Asta di controllo | ||||
| 019 | 417352-6 | 2.40 | 2.93 | |
| Custodia del motore | ||||
| 020 | 159866-6 | 15.40 | 18.79 | |
| Portaspazzole in carbonio 9524Nb+25N * | ||||
| 020A | 643927-7 | 6.00 | 7.32 | |
| Passacavo 8-85 | ||||
| 021 | 682502-4 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 022 | E00884-2 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 023 | 665383-1 | 10.80 | 13.18 | |
| COPERTURA POSTERIORE | ||||
| 024 | 415955-0 | 8.40 | 10.25 | |
| Vite di rubinetto 4x18 | ||||
| 025 | 265A48-7 | 1.00 | 1.22 | |
| Morsetto Bo4553-Bo4554 A | ||||
| 026 | 654475-1 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 027 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 028 | 265A48-7 | 1.00 | 1.22 | |
| Interruttore Sw-62 | ||||
| 029 | 651433-8 | 4.80 | 5.86 | |
| Set Spazzola CB411 RT0702C | ||||
| 030 | 195010-1 | 4.80 | 5.86 | |
| Cappuccio della spazzola | ||||
| 031 | 643928-5 | 1.20 | 1.46 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 033 | 224554-5 | 3.00 | 3.66 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 034 | 224415-9 | 3.00 | 3.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 035 | 152522-7 | |||
| Anello di labirinto | ||||
| 035A | 344347-5 | 1.20 | 1.46 | |
| Coperchio di Protezione 115mm 'senza attrezzi' | ||||
| 036 | 123144-0 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 251391-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 316800-1 | |||
| Cuscinetto a sfere 6201dw1 | ||||
| 039 | 211129-9 | 8.40 | 10.25 | |
| Anello di bloccaggio r-32 | ||||
| 040 | 962151-6 | 1.00 | 1.22 | |
| Ingranaggio 36 9524Nb A | ||||
| 041 | 226798-3 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 159867-4 | |||
