Qui troverai tutte le parti e i disegni disponibili del 'Makita 9522NB'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

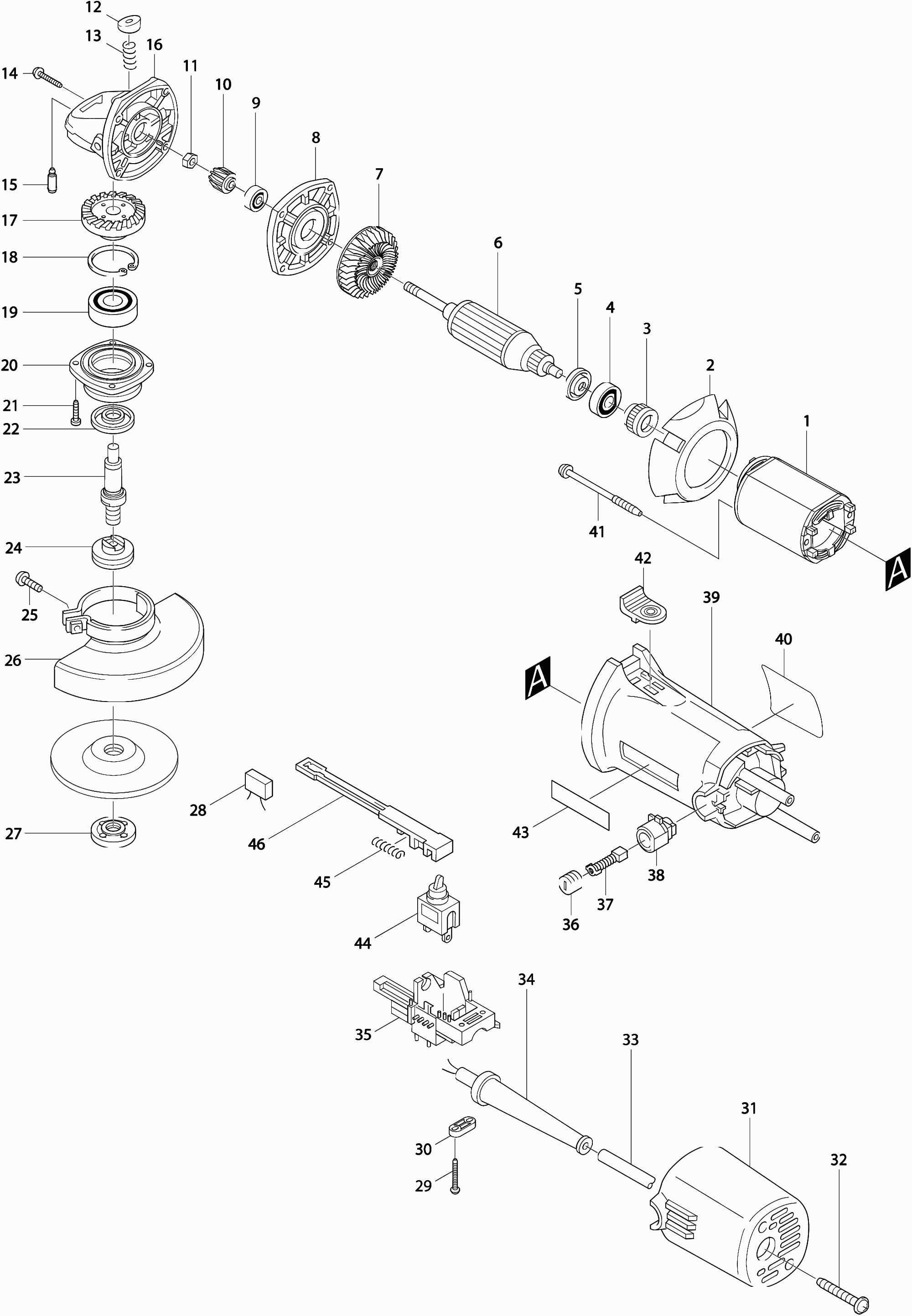

Disegno tecnico del modello Makita 9522NB
Elenco parti di ricambio del modello Makita 9522NB
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| CAMPO | ||||
| 001 | 635003-1 | 28.85 | 35.20 | |
| Piastra Intermedia | ||||
| 002 | 415490-8 | 0.83 | 1.01 | |
| Anello di gomma 19 | ||||
| 003 | 421494-0 | 4.08 | 4.98 | |
| Cuscinetto a sfera 607llb | ||||
| 004 | 211021-9 | 4.58 | 5.59 | |
| Anello di isolamento | ||||
| 005 | 681636-0 | 1.21 | 1.48 | |
| Indotto | ||||
| 006 | 517518-9 | 52.21 | 63.70 | |
| Girante 54 | ||||
| 007 | 240039-3 | 2.93 | 3.57 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 316601-7 | |||
| Cuscinetto a sfere 608llb | ||||
| 009 | 210043-6 | 1.72 | 2.10 | |
| Ingranaggio 9 9522Nb * | ||||
| 010 | 226723-4 | 16.13 | 19.68 | |
| Dado M5-8 | ||||
| 011 | 252137-1 | 0.83 | 1.01 | |
| Pulsante AGC 18 | ||||
| 012 | 415491-6 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 013 | 233072-2 | 0.83 | 1.01 | |
| Vite autofilettante 4x25 | ||||
| 014 | 265999-8 | 0.83 | 1.01 | |
| Spina 4 | ||||
| 015 | 256437-1 | 1.21 | 1.48 | |
| Cambio 9521Nb Nuovo * | ||||
| 016 | 151742-0 | 31.61 | 38.56 | |
| Ingranaggio 38 | ||||
| 017 | 226724-2 | 31.61 | 38.56 | |
| Anello di bloccaggio r-32 | ||||
| 018 | 962151-6 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 019 | 211129-9 | 7.44 | 9.08 | |
| Cuscinetto 9521Nb * | ||||
| 020 | 316600-9 | 9.52 | 11.61 | |
| Vite autofilettante Ct 4x16 | ||||
| 021 | 266034-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 415492-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 322756-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 251391-4 | |||
| CAPPUCCIO PROTETTIVO | ||||
| 026 | 165055-3 | 5.87 | 7.16 | |
| Condensatore 0,1uf | ||||
| 028 | 645105-5 | 2.80 | 3.42 | |
| Vite di rubinetto 4x18 | ||||
| 029 | 265A48-7 | 0.90 | 1.10 | |
| Staffa di serraggio | ||||
| 030 | 687124-5 | 0.83 | 1.01 | |
| Coperchio di coda | ||||
| 031 | 415540-9 | 8.84 | 10.78 | |
| Vite 4x35 | ||||
| 032 | 266351-3 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 033 | 665383-1 | 10.81 | 13.19 | |
| Passacavo 8-85 | ||||
| 034 | 682502-4 | 1.72 | 2.10 | |
| PIATTO AD ANGOLO | ||||
| 035 | 687069-7 | 2.56 | 3.12 | |
| Tappo portaspazzole | ||||
| 036 | 643550-8 | 0.83 | 1.01 | |
| Set Spazzola CB411 RT0702C | ||||
| 037 | 195010-1 | 3.20 | 3.90 | |
| Portaspazzole di Carbone | ||||
| 038 | 643922-7 | 2.80 | 3.42 | |
| Custodia del motore | ||||
| 039 | 159755-5 | 16.84 | 20.54 | |
| Unità di connessione | ||||
| 039A | 654125-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 266049-2 | |||
| Bottone dell'interruttore | ||||
| 042 | 415303-3 | 1.21 | 1.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 651428-1 | |||
| Molla di compressione 4 | ||||
| 045 | 233071-4 | 0.83 | 1.01 | |
| Asta di controllo | ||||
| 046 | 415541-7 | 1.72 | 2.10 | |
