Qui troverai tutte le parti e i disegni disponibili del 'Makita 9401'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

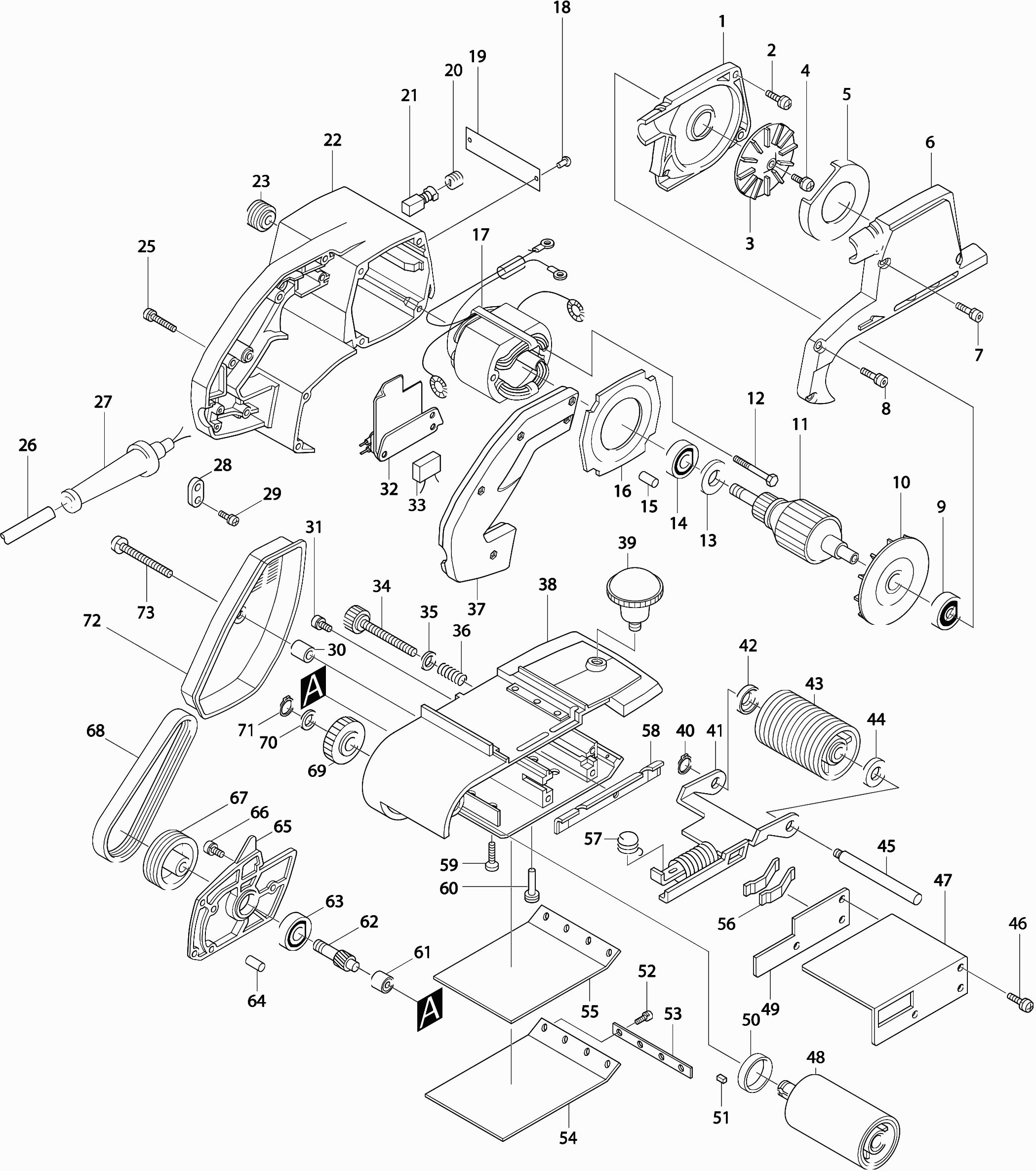

Disegno tecnico del modello Makita 9401
Elenco parti di ricambio del modello Makita 9401
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Piastra di raccolta polvere | ||||
| 001 | 151177-5 | 59.77 | 72.92 | |
| Vite 5X18 | ||||
| 002 | 911230-7 | 0.83 | 1.01 | |
| Girante 74 | ||||
| 003 | 241611-4 | 5.88 | 7.17 | |
| Vite 5x12 | ||||
| 004 | 911213-7 | 0.83 | 1.01 | |
| Guida per ventilatore | ||||
| 005 | 343166-6 | 2.16 | 2.64 | |
| Coperchio anti-polvere | ||||
| 006 | 315772-7 | 46.31 | 56.50 | |
| Vite 5x25 | ||||
| 007 | 911243-8 | 0.83 | 1.01 | |
| Vite 5x25 | ||||
| 008 | 911243-8 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6200llb | ||||
| 009 | 211066-7 | 4.58 | 5.59 | |
| Ventilatore 90 | ||||
| 010 | 241806-9 | 5.87 | 7.16 | |
| Indotto | ||||
| 011 | 514205-1 | 95.74 | 116.80 | |
| Campo | ||||
| 012 | 911270-5 | 0.83 | 1.01 | |
| Anello di isolamento | ||||
| 013 | 681635-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6200llb | ||||
| 014 | 211066-7 | 4.58 | 5.59 | |
| Spillo in Gomma 4 | ||||
| 015 | 263002-9 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 016 | 411143-7 | 1.01 | 1.23 | |
| CAMPO | ||||
| 017 | 524205-3 | 55.92 | 68.22 | |
| Tappo portaspazzole | ||||
| 020 | 643650-4 | 0.83 | 1.01 | |
| Set di spazzole di carbone Cb-153 | ||||
| 021 | 181044-0 | 4.08 | 4.98 | |
| Custodia del motore | ||||
| 022 | 156225-5 | 41.78 | 50.97 | |
| Puleggia cinghia 6-24l | ||||
| 023 | 222012-5 | 6.58 | 8.03 | |
| Vite 4x30 | ||||
| 025 | 911158-9 | 0.83 | 1.01 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 026 | 695123-3 | 21.70 | 26.47 | |
| Passacavo 10-85 | ||||
| 027 | 682504-0 | 1.72 | 2.10 | |
| Staffa di serraggio | ||||
| 028 | 687001-1 | 0.83 | 1.01 | |
| Vite 4X18 | ||||
| 029 | 911133-5 | 0.83 | 1.01 | |
| Boccola 6 | ||||
| 030 | 257504-5 | 0.83 | 1.01 | |
| Vite 5x16 | ||||
| 031 | 911221-8 | 0.83 | 1.01 | |
| Interruttore Sw-02 | ||||
| 032 | 651017-2 | 16.07 | 19.61 | |
| Condensatore 0,1uf | ||||
| 033 | 645105-5 | 2.80 | 3.42 | |
| Vite di bloccaggio M8x72 | ||||
| 034 | 251821-5 | 4.09 | 4.99 | |
| Rondella 8 | ||||
| 035 | 941202-8 | 0.83 | 1.01 | |
| Molla a compressione 9 | ||||
| 036 | 231110-4 | 0.83 | 1.01 | |
| Coperchio della maniglia | ||||
| 037 | 411142-9 | 9.54 | 11.64 | |
| TELAIO | ||||
| 038 | 156226-3 | 166.26 | 202.84 | |
| Cuscinetto di scorrimento 12 | ||||
| 038A | 214101-0 | 2.80 | 3.42 | |
| Pulsante 55 | ||||
| 039 | 271207-7 | 4.58 | 5.59 | |
| Rondella di bloccaggio S-12 | ||||
| 040 | 961052-5 | 0.83 | 1.01 | |
| Braccio del Rullo di Tensione | ||||
| 041 | 163039-5 | 16.07 | 19.61 | |
| Rondella Disco M12 | ||||
| 042 | 253922-5 | 0.83 | 1.01 | |
| Rullo di tensione | ||||
| 043 | 152103-7 | 43.02 | 52.48 | |
| Rondella Disco M12 | ||||
| 044 | 253922-5 | 0.83 | 1.01 | |
| Rotella tensionatrice | ||||
| 045 | 325108-2 | 9.54 | 11.64 | |
| Vite 5X18 | ||||
| 046 | 911230-7 | 0.83 | 1.01 | |
| CAPPUCCIO PROTETTIVO | ||||
| 047 | 342331-4 | 4.08 | 4.98 | |
| RULLO DI TRASCINAMENTO | ||||
| 048 | 151346-8 | 49.85 | 60.82 | |
| Piastra di Bilanciamento | ||||
| 049 | 341195-3 | 3.83 | 4.67 | |
| Rondella Disco M12 | ||||
| 050 | 253922-5 | 0.83 | 1.01 | |
| Chiavetta elastica 4 | ||||
| 051 | 254202-2 | 0.83 | 1.01 | |
| Vite 4X10 | ||||
| 052 | 911111-5 | 0.83 | 1.01 | |
| Striscia di supporto | ||||
| 053 | 341079-5 | 0.83 | 1.01 | |
| Piastra di carbonio | ||||
| 054A | 423029-3 | 4.58 | 5.59 | |
| Piastra di acciaio | ||||
| 054B | 342328-3 | 3.65 | 4.45 | |
| Piastra di sughero | ||||
| 055 | 421093-8 | 3.65 | 4.45 | |
| Molla a Balia | ||||
| 056 | 232029-0 | 0.83 | 1.01 | |
| Molla di torsione 18 | ||||
| 057 | 231520-5 | 0.83 | 1.01 | |
| Striscia di usura | ||||
| 058 | 155885-0 | 4.58 | 5.59 | |
| Vite a svasata 5x18 | ||||
| 059 | 912227-9 | 0.83 | 1.01 | |
| Perno di Supporto | ||||
| 060 | 325109-0 | 1.51 | 1.84 | |
| Cuscinetto a rullini 810 | ||||
| 061 | 212003-4 | 4.08 | 4.98 | |
| Ingranaggio 10 | ||||
| 062 | 221193-2 | 12.58 | 15.35 | |
| Cuscinetto a sfere 6200llb | ||||
| 063 | 211066-7 | 4.58 | 5.59 | |
| Spillo in Gomma 4 | ||||
| 064 | 263002-9 | 0.83 | 1.01 | |
| Coperchio del cambio | ||||
| 065 | 312549-1 | 16.13 | 19.68 | |
| Vite 5X18 | ||||
| 066 | 911230-7 | 0.83 | 1.01 | |
| Disco del cinghia 6-55.7 | ||||
| 067 | 222038-7 | 14.90 | 18.18 | |
| Cinghia V 6-355 | ||||
| 068 | 225021-3 | 16.07 | 19.61 | |
| Ingranaggio 42 | ||||
| 069 | 221194-0 | 12.58 | 15.35 | |
| Rondella sottile 12 | ||||
| 070 | 253312-2 | 0.83 | 1.01 | |
| Rondella di bloccaggio S-12 | ||||
| 071 | 961052-5 | 0.83 | 1.01 | |
| Copertura dello schermo | ||||
| 072 | 343165-8 | 20.31 | 24.78 | |
| Vite 5x40 | ||||
| 073 | 911263-2 | 0.83 | 1.01 | |
