Qui troverai tutte le parti e i disegni disponibili di “Makita 9227CB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

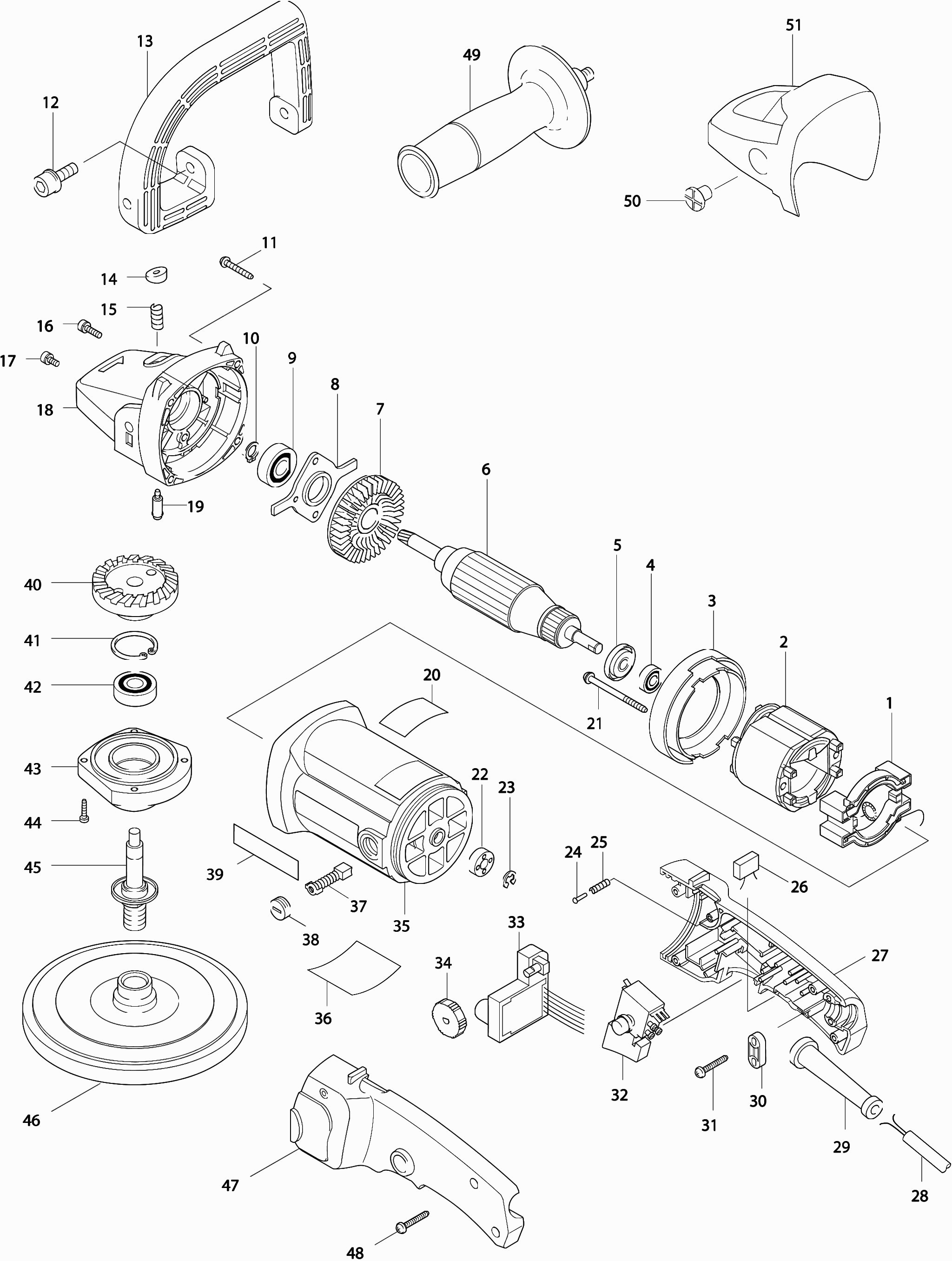

Disegni tecnici di Makita 9227CB
Elenco parti di Makita 9227CB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco di montaggio | ||||
| 001 | 539168-0 | 4.80 | 5.86 | |
| Molla dello statore Cb5 | ||||
| 001A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 001B | 654501-6 | 0.83 | 1.01 | |
| CAMPO | ||||
| 002 | 634293-3 | 23.10 | 28.18 | |
| Piastra Intermedia | ||||
| 003 | 416253-5 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608llb | ||||
| 004 | 210043-6 | 2.40 | 2.93 | |
| Anello di isolamento | ||||
| 005 | 681644-1 | 1.00 | 1.22 | |
| Indotto | ||||
| 006 | 516308-7 | 68.20 | 83.20 | |
| Ventola 70 | ||||
| 007 | 240002-6 | 2.40 | 2.93 | |
| Piastra del Cuscinetto 48 | ||||
| 008 | 285687-1 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6201llb | ||||
| 009 | 211106-1 | 6.00 | 7.32 | |
| Rondella di bloccaggio S-12 | ||||
| 010 | 961052-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 266012-5 | |||
| Bullone Allen M8x25 | ||||
| 012 | 266171-5 | 1.20 | 1.46 | |
| Manico ad arco | ||||
| 013 | 416348-4 | 13.20 | 16.10 | |
| Pulsante AGC 18 | ||||
| 014 | 415491-6 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 015 | 233376-2 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 016 | 911221-8 | 1.00 | 1.22 | |
| Vite 5x12 | ||||
| 017 | 911211-1 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 018 | 159951-5 | 23.10 | 28.18 | |
| Perno 6 | ||||
| 019A | 256446-0 | 2.40 | 2.93 | |
| Spina del colletto 9mm | ||||
| 019B | 256504-2 | 2.40 | 2.93 | |
| Vite autofilettante 5x70mm | ||||
| 021 | 266038-7 | 2.40 | 2.93 | |
| Presa magnetica | ||||
| 022 | 688110-9 | 3.60 | 4.39 | |
| Anello di arresto E-6 A | ||||
| 023 | 961012-7 | 1.00 | 1.22 | |
| Rivetto 2 | ||||
| 024 | 255058-6 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 025 | 233002-3 | 1.00 | 1.22 | |
| Condensatore 0,22uF | ||||
| 026 | 645190-8 | 2.40 | 2.93 | |
| Set di maniglia posteriore | ||||
| 027 | 182917-0 | 13.20 | 16.10 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 028 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 8-85 | ||||
| 029 | 682502-4 | 2.40 | 2.93 | |
| Staffa di serraggio | ||||
| 030 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 030 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 031 | 265A48-7 | 1.00 | 1.22 | |
| Interruttore | ||||
| 032 | 651282-3 | 20.90 | 25.50 | |
| Circuito di controllo | ||||
| 033 | 631227-7 | 56.10 | 68.44 | |
| Pulsante 28 | ||||
| 034 | 271417-6 | 2.40 | 2.93 | |
| Custodia del motore | ||||
| 035 | 182918-8 | 23.10 | 28.18 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 035A | 644501-4 | 2.40 | 2.93 | |
| Set di spazzole di carbone CB-303 | ||||
| 037 | 194996-6 | 6.00 | 7.32 | |
| Cappuccio porta spazzola di carbone | ||||
| 038 | 643515-0 | 1.00 | 1.22 | |
| Ingranaggio 52 | ||||
| 040 | 227512-0 | 28.60 | 34.89 | |
| Anello di bloccaggio r-32 | ||||
| 041 | 962151-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201llb | ||||
| 042 | 211106-1 | 6.00 | 7.32 | |
| Alloggiamento del cuscinetto | ||||
| 043 | 316896-2 | 10.80 | 13.18 | |
| Vite autofilettante Ct 4x16 | ||||
| 044 | 266034-5 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 045 | 152551-0 | 10.80 | 13.18 | |
| Anello di labirinto | ||||
| 045A | 344347-5 | 1.20 | 1.46 | |
| STEUNSCHIJF 165MM VELCRO | ||||
| 046 | 743053-3 | 14.00 | 17.08 | |
| Set di maniglia posteriore | ||||
| 047 | 182917-0 | 13.20 | 16.10 | |
| Vite di rubinetto 4x18 | ||||
| 048 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio del Casing della Trasmissione | ||||
| 051 | 417671-0 | 13.00 | 15.86 | |
