Qui troverai tutte le parti e i disegni disponibili di “Makita 6510LVR”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

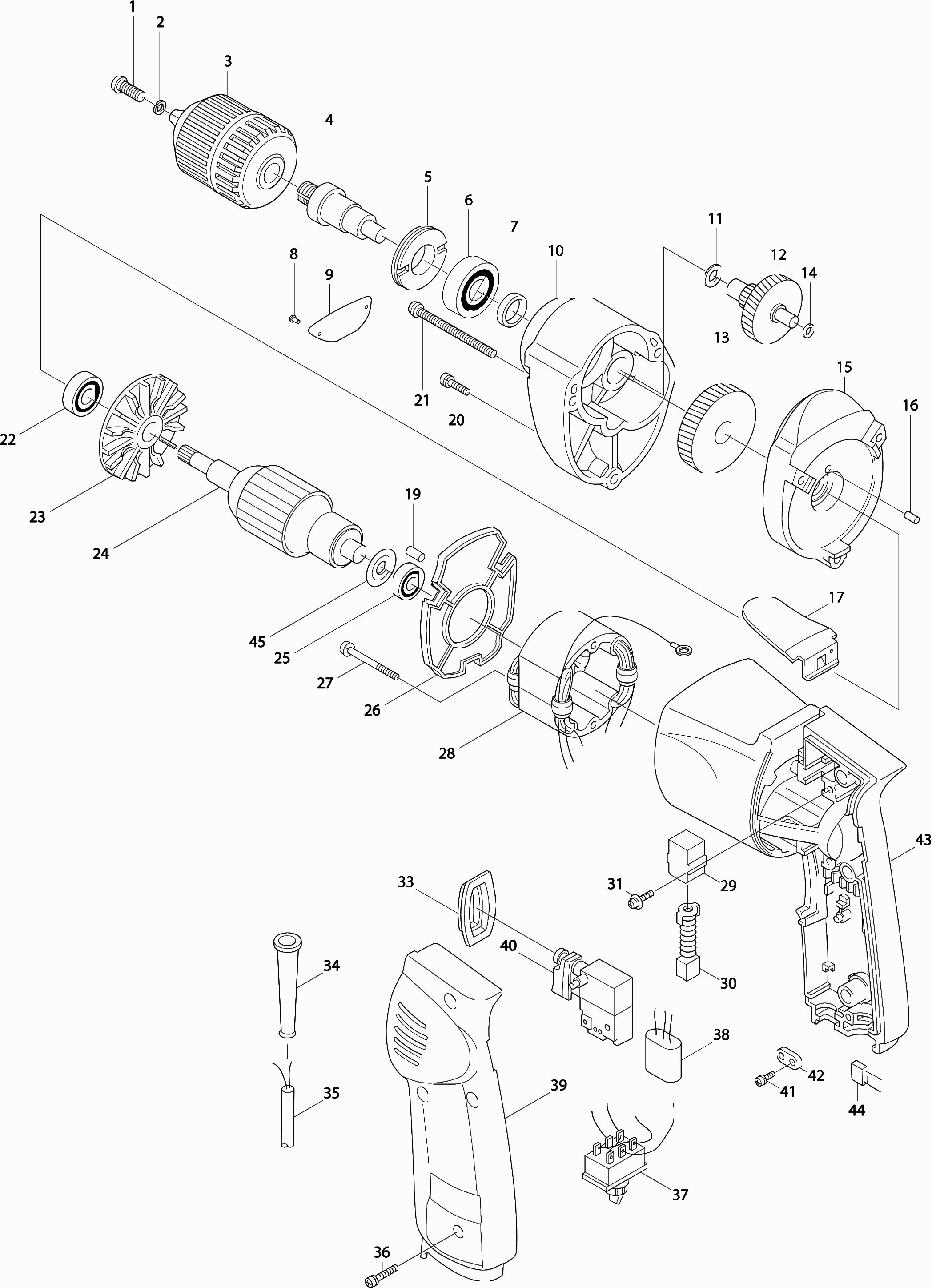

Disegni tecnici di Makita 6510LVR
Elenco parti di Makita 6510LVR
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 5x18 filettatura sinistra | ||||
| 001 | 251457-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 001-1 | 251448-1 | |||
| Rondella a molla 5MM DLS211 | ||||
| 002 | 253427-5 | 1.00 | 1.22 | |
| Mandrino autoserrante 1-10 mm | ||||
| 003 | 192016-0 | 20.00 | 24.40 | |
| Mandrino del trapano | ||||
| 004 | 323685-8 | 12.10 | 14.76 | |
| Blocco cuscinetto 19-34 | ||||
| 005 | 285804-3 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6002llb | ||||
| 006 | 211201-7 | 8.40 | 10.25 | |
| Rondella 15 | ||||
| 007 | 257053-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 815390-6 | |||
| Piastra di nome 6510Lvr A | ||||
| 009-1 | 869485-7 | 3.60 | 4.39 | |
| Custodia del ingranaggio | ||||
| 010 | 156401-1 | 11.00 | 13.42 | |
| Rondella 8x0,5mm | ||||
| 011 | 253139-0 | 1.00 | 1.22 | |
| Ingranaggio 13-40 | ||||
| 012 | 226032-1 | 22.00 | 26.84 | |
| Ingranaggio 53 | ||||
| 013 | 221624-1 | 13.20 | 16.10 | |
| Rondella 6 | ||||
| 014 | 253077-6 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 015 | 157996-7 | 16.50 | 20.13 | |
| Coperchio interno | ||||
| 015A | 157996-7 | 16.50 | 20.13 | |
| Spillo in Gomma 4 | ||||
| 016 | 263002-9 | 1.00 | 1.22 | |
| Staffa di trasporto | ||||
| 017 | 343693-3 | 2.40 | 2.93 | |
| Staffa di trasporto | ||||
| 017-1 | 343693-3 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 019 | 263002-9 | 1.00 | 1.22 | |
| VITE M4X40 | ||||
| 020 | 911168-6 | 1.00 | 1.22 | |
| Vite 4x60 | ||||
| 021 | 911188-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 022 | 210043-6 | 2.40 | 2.93 | |
| Ventola 58 | ||||
| 023 | 241802-7 | 3.60 | 4.39 | |
| Indotto | ||||
| 024 | 518804-1 | 55.00 | 67.10 | |
| Indotto | ||||
| 024M1 | 518804-1 | 55.00 | 67.10 | |
| Cuscinetto a sfere 627llb | ||||
| 025 | 210025-8 | 3.60 | 4.39 | |
| Piastra Intermedia | ||||
| 026 | 414292-9 | 1.20 | 1.46 | |
| Piastra Intermedia | ||||
| 026A | 414292-9 | 1.20 | 1.46 | |
| Vite 4x45 | ||||
| 027 | 911571-1 | 1.20 | 1.46 | |
| Vite 4x45 | ||||
| 027-2 | 911571-1 | 1.20 | 1.46 | |
| CAMPO | ||||
| 028 | 628656-3 | 35.20 | 42.94 | |
| CAMPO | ||||
| 028L2 | 628656-3 | 35.20 | 42.94 | |
| Portaspazzole di Carbone | ||||
| 029 | 643552-4 | 1.20 | 1.46 | |
| KOOLBORSTEL SET CB-64 A | ||||
| 030 | 194968-1 | 4.80 | 5.86 | |
| KOOLBORSTEL SET CB-64 A | ||||
| 030D | 194968-1 | 4.80 | 5.86 | |
| Vite 4x14 | ||||
| 031 | 911123-8 | 1.00 | 1.22 | |
| Vite 4x14 | ||||
| 032 | 911123-8 | 1.00 | 1.22 | |
| Coperchio antipolvere per interruttore | ||||
| 033 | 411852-8 | 1.20 | 1.46 | |
| Passacavo 10-85 | ||||
| 034 | 682504-0 | 2.40 | 2.93 | |
| Passacavo 8-85 | ||||
| 034A | 682502-4 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 035 | 665383-1 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035N2 | 666066-6 | |||
| Vite 4x28 | ||||
| 036 | 911151-3 | 1.00 | 1.22 | |
| Interruttore Sw-78 | ||||
| 037 | 651478-6 | 11.00 | 13.42 | |
| Interruttore Sw-78 | ||||
| 037D1 | 651478-6 | 11.00 | 13.42 | |
| CONDENSATORE | ||||
| 038 | 645253-0 | 4.80 | 5.86 | |
| CONDENSATORE | ||||
| 038G1 | 645253-0 | 4.80 | 5.86 | |
| Copertura del Manico | ||||
| 039 | 154960-9 | 8.40 | 10.25 | |
| Copertura del Manico | ||||
| 039-1 | 154960-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039A | 155300-4 | |||
| Interruttore | ||||
| 040 | 650226-0 | 26.40 | 32.21 | |
| Interruttore Sw-121 | ||||
| 040A | 651256-4 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040G | 651247-5 | |||
| Interruttore Sw-121 | ||||
| 040G1 | 651256-4 | 28.60 | 34.89 | |
| Interruttore | ||||
| 040G2 | 650226-0 | 26.40 | 32.21 | |
| Vite 4X18 | ||||
| 041 | 911133-5 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 041-1 | 911133-5 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 042 | 687001-1 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 043 | 188104-9 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043A | 159062-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 043C2 | 159062-6 | |||
| Custodia del motore | ||||
| 043C3 | 188104-9 | 17.60 | 21.47 | |
| CONDENSATORE | ||||
| 044 | 645253-0 | 4.80 | 5.86 | |
| Anello di isolamento | ||||
| 045 | 681617-4 | 1.00 | 1.22 | |
