Qui troverai tutte le parti e i disegni disponibili di “Makita 63004”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

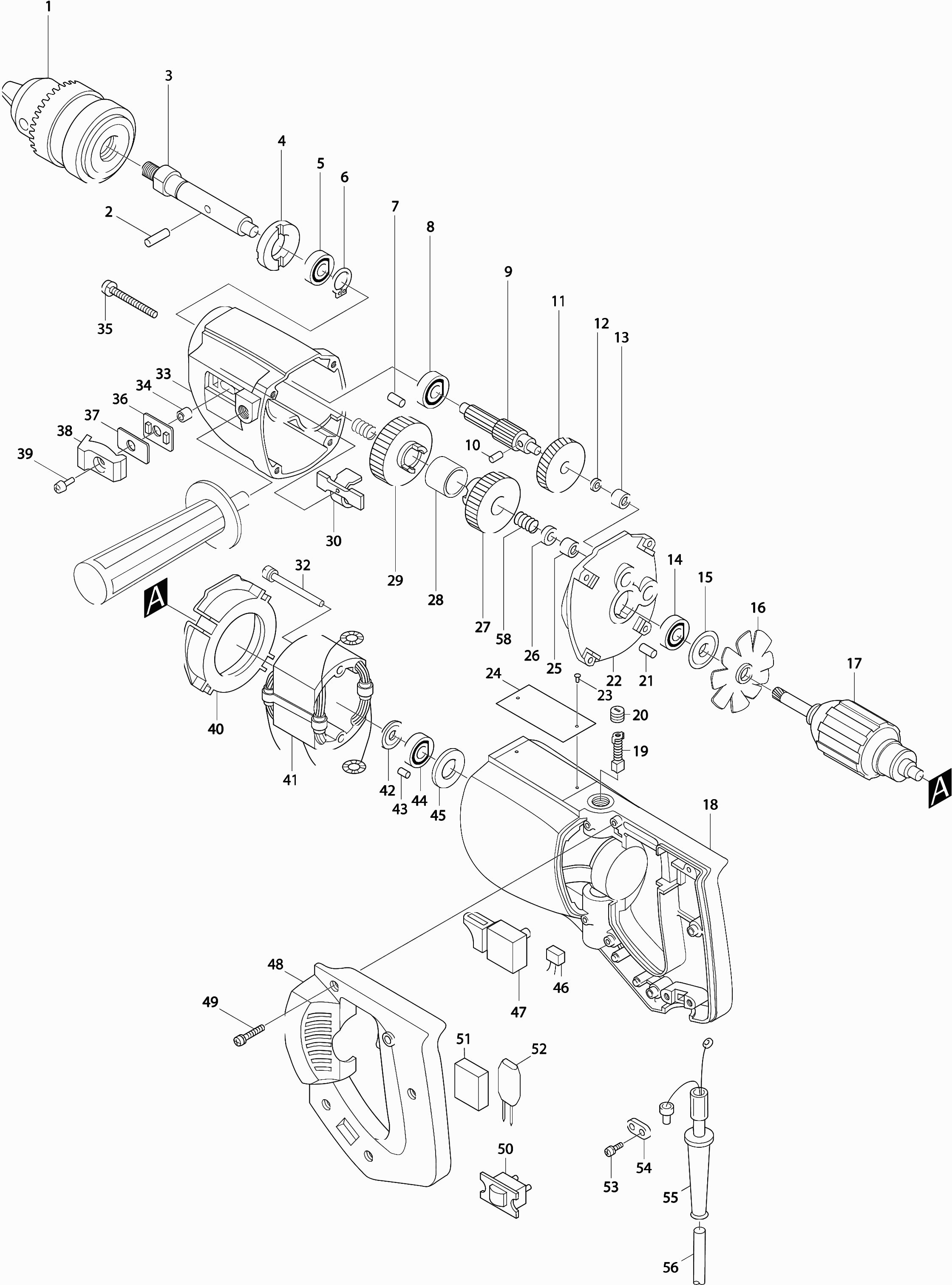

Disegni tecnici di Makita 63004
Elenco parti di Makita 63004
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Portaspazzole * | ||||
| C10 | 643556-6 | 3.60 | 4.39 | |
| Molla dello statore Cb 9 | ||||
| C10 | 654018-9 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| C20 | 654501-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 001-1 | 192877-8 | |||
| Penna 5 * | ||||
| 002 | 256021-2 | 1.00 | 1.22 | |
| Mandrino del trapano | ||||
| 003 | 335044-4 | 39.60 | 48.31 | |
| Blocco cuscinetto 22-36 | ||||
| 004 | 285807-7 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 211206-7 | |||
| Rondella di bloccaggio S-15 | ||||
| 006 | 961055-9 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 007 | 263002-9 | 1.00 | 1.22 | |
| Cuscinetto a sfera 626llb | ||||
| 008 | 211016-2 | 6.00 | 7.32 | |
| Ingranaggio 7-13 | ||||
| 009 | 221825-1 | 19.80 | 24.16 | |
| Penna 4 | ||||
| 010 | 256074-1 | 1.00 | 1.22 | |
| Ingranaggio 43 | ||||
| 011 | 221619-4 | 11.00 | 13.42 | |
| Rondella 8 | ||||
| 012 | 253731-2 | 1.00 | 1.22 | |
| Cuscinetto a rullini 810 | ||||
| 013 | 212004-2 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 211031-6 | |||
| Sigillo antipolvere 8 | ||||
| 015 | 213002-9 | 1.20 | 1.46 | |
| Ventola 68 * | ||||
| 016 | 241015-0 | 8.40 | 10.25 | |
| Indotto | ||||
| 017C | 512638-4 | 67.10 | 81.86 | |
| Custodia del motore | ||||
| 018-1 | 159087-0 | 36.30 | 44.29 | |
| Custodia del motore | ||||
| 018-2 | 159087-0 | 36.30 | 44.29 | |
| SET SPAZZOLE DI CARBONE CB-51 A | ||||
| 019 | 194963-1 | 3.12 | 3.81 | |
| SET SPAZZOLE DI CARBONE CB-51 A | ||||
| 019-1 | 194963-1 | 3.12 | 3.81 | |
| Tappo portaspazzole | ||||
| 020 | 643550-8 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 021 | 263002-9 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 022 | 156976-0 | 19.80 | 24.16 | |
| Rivetto 0,5 | ||||
| 023 | 953106-2 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 024 | 815019-4 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024-1 | 856F02-8 | |||
| Cuscinetto a rullini 810 | ||||
| 025 | 212004-2 | 4.80 | 5.86 | |
| Rondella 8 | ||||
| 026 | 253731-2 | 1.00 | 1.22 | |
| Ingranaggio 38 | ||||
| 027 | 221824-3 | 22.00 | 26.84 | |
| Custodia 20 | ||||
| 028 | 257538-8 | 2.40 | 2.93 | |
| Ingranaggio 45 | ||||
| 029 | 221823-5 | 23.10 | 28.18 | |
| Scivolo 20 | ||||
| 030 | 342482-3 | 7.20 | 8.78 | |
| VITE 5X50 | ||||
| 032-1 | 911275-5 | 1.20 | 1.46 | |
| Custodia del ingranaggio | ||||
| 033 | 156913-4 | 51.70 | 63.07 | |
| Bus 5 | ||||
| 034 | 257539-6 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 911261-6 | |||
| Molla a Balia | ||||
| 036 | 343286-6 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 037 | 232045-2 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 038 | 411344-7 | 3.60 | 4.39 | |
| Vite 5x12 | ||||
| 039-1 | 911215-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 411234-4 | |||
| CAMPO | ||||
| 041I | 528715-2 | 58.30 | 71.13 | |
| Anello di isolamento | ||||
| 042-1 | 681613-2 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 043-1 | 263014-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 211031-6 | |||
| Rondella 14 | ||||
| 045 | 253192-6 | 1.00 | 1.22 | |
| CONDENSATORE | ||||
| 046J | 645253-0 | 4.80 | 5.86 | |
| Interruttore Sw-85 | ||||
| 047G | 651232-8 | 6.00 | 7.32 | |
| Interruttore Sgel206c-2 | ||||
| 047G1 | 651268-7 | 7.20 | 8.78 | |
| Interruttore Sgel206c-2 | ||||
| 047G2 | 651268-7 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048-1 | 414522-8 | |||
| Coperchio della Maniglia | ||||
| 048-2 | 419468-3 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 911153-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 050A | 651600-5 | |||
| Gomma spugna Hm1810 | ||||
| 051 | 685718-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052A | 631011-0 | |||
| Vite 4X18 | ||||
| 053-1 | 911133-5 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 054 | 687001-1 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 054C | 687031-2 | 1.00 | 1.22 | |
| Passacavo 8-85 | ||||
| 055A | 682502-4 | 2.40 | 2.93 | |
| Passacavo 9.3-85 | ||||
| 055B | 682516-3 | 1.20 | 1.46 | |
| Passacavo 10-85 | ||||
| 055B1 | 682504-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056D | 666066-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 056R | 665865-3 | |||
| Molla a compressione 14 | ||||
| 058 | 231232-0 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 059 | 450634-3 | 2.40 | 2.93 | |
| Chiave del mandrino | ||||
| 400-2 | 763432-9 | 3.00 | 3.66 | |
| Maniglia TSC 55 | ||||
| 401A1 | 151949-8 | 9.00 | 10.98 | |
| Portachiavi mandrino Hp2030 * | ||||
| 402 | 410102-8 | 1.00 | 1.22 | |
