Qui troverai tutte le parti e i disegni disponibili di “Makita 5017RKB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

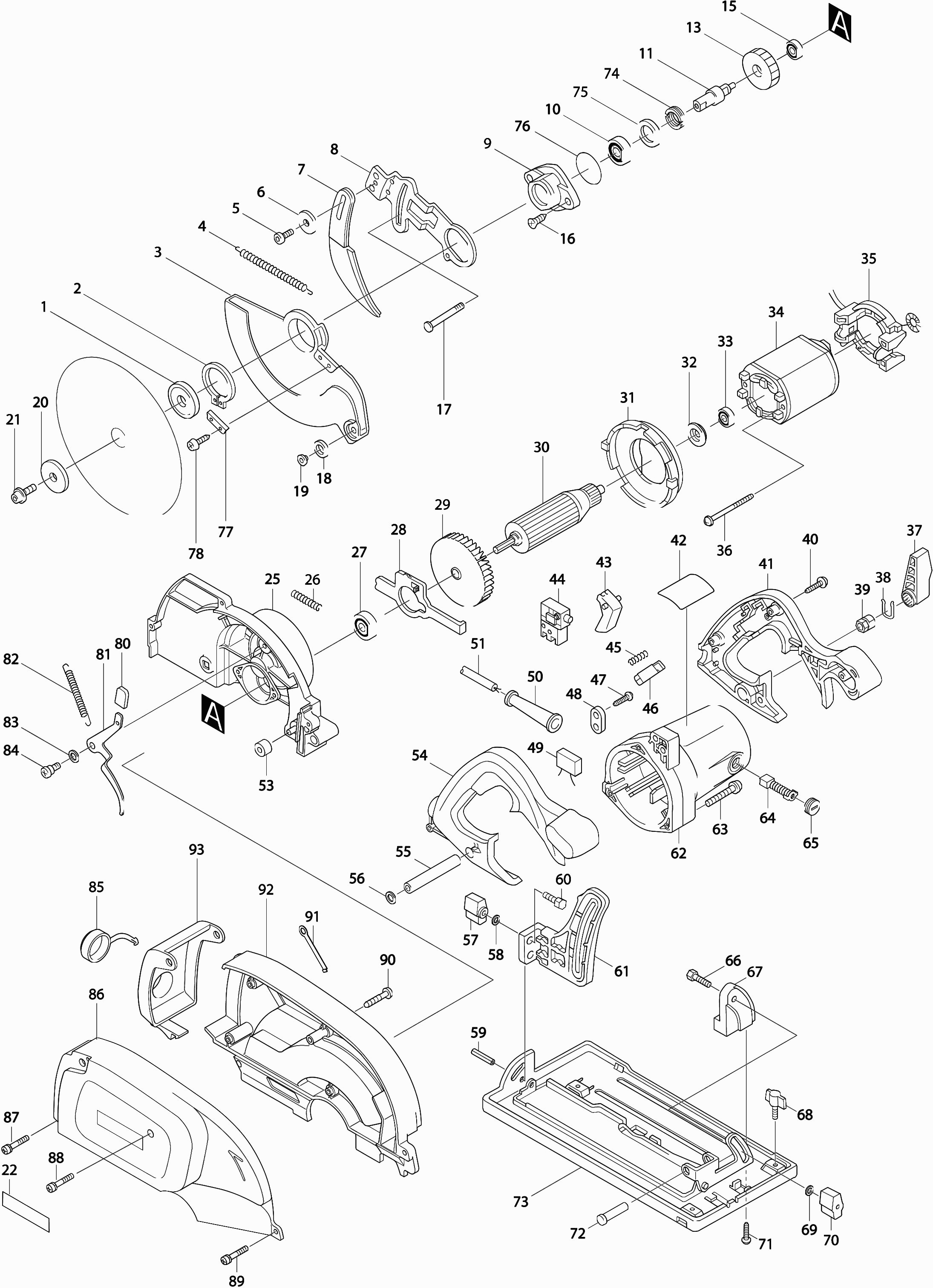

Disegni tecnici di Makita 5017RKB
Elenco parti di Makita 5017RKB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Flangia interna 40 | ||||
| 001 | 224339-9 | 6.00 | 7.32 | |
| Anello di bloccaggio S-40 | ||||
| 002 | 961156-3 | 2.40 | 2.93 | |
| Cappuccio di protezione a molla | ||||
| 003 | 318077-4 | 27.50 | 33.55 | |
| Cappuccio di protezione a molla | ||||
| 003-1 | 318077-4 | 27.50 | 33.55 | |
| Molla a compressione 4 | ||||
| 004 | 231844-9 | 2.40 | 2.93 | |
| Molla a compressione 4 | ||||
| 004-1 | 231827-9 | 2.40 | 2.93 | |
| Molla di trazione 4x72mm | ||||
| 004-2 | 231845-7 | 1.00 | 1.22 | |
| Vite a testa esagonale M6x12 | ||||
| 005 | 922312-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 006 | 253783-3 | 1.20 | 1.46 | |
| Coltello divisorio CS 50 EBG | ||||
| 007 | 165094-3 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007-1 | 165623-2 | |||
| Cuneo spaziatore hol CS 70 ET-BG | ||||
| 008 | 345733-3 | 29.70 | 36.23 | |
| Cuneo spaziatore hol CS 70 ET-BG | ||||
| 008-1 | 345733-3 | 29.70 | 36.23 | |
| Alloggiamento del cuscinetto | ||||
| 009 | 317469-4 | 10.80 | 13.18 | |
| Cuscinetto a sfere 6002ddw | ||||
| 010 | 211236-8 | 9.60 | 11.71 | |
| Cuscinetto a sfere 6002ddw | ||||
| 010-1 | 211236-8 | 9.60 | 11.71 | |
| Asse di sega 5703R Nuovo A | ||||
| 011 | 322922-7 | 23.50 | 28.67 | |
| Ingranaggio 41 | ||||
| 013 | 226473-1 | 15.40 | 18.79 | |
| CUSCINETTO A SFERA | ||||
| 015 | 211034-0 | 3.60 | 4.39 | |
| CUSCINETTO A SFERA | ||||
| 015-1 | 211034-0 | 3.60 | 4.39 | |
| Vite svasata 5x13 | ||||
| 016 | 265034-2 | 1.00 | 1.22 | |
| Bullone 8x98 | ||||
| 017 | 266019-1 | 3.60 | 4.39 | |
| Cappuccio della ruota guida con molla | ||||
| 018 | 415438-0 | 1.00 | 1.22 | |
| Perno della ruota guida 6 | ||||
| 019 | 415437-2 | 1.00 | 1.22 | |
| Flangia esterna 40 nuova | ||||
| 020 | 224338-1 | 7.20 | 8.78 | |
| Vite a brugola | ||||
| 021 | 266139-1 | 1.20 | 1.46 | |
| Etichetta "makita" | ||||
| 022 | 819064-1 | 2.40 | 2.93 | |
| COPERTURA DI PROTEZIONE FISSA | ||||
| 025 | 152635-4 | 56.10 | 68.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025-1 | 158087-7 | |||
| Molla di compressione 5 | ||||
| 026 | 233092-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 027 | 211129-9 | 8.40 | 10.25 | |
| Bloccaggio del mandrino 5603R | ||||
| 028 | 344114-8 | 3.60 | 4.39 | |
| Girante 76 | ||||
| 029 | 241876-8 | 4.80 | 5.86 | |
| Indotto | ||||
| 030 | 516418-0 | 112.20 | 136.88 | |
| Indotto | ||||
| 030A | 516418-0 | 112.20 | 136.88 | |
| Piastra Intermedia | ||||
| 031 | 415460-7 | 2.40 | 2.93 | |
| Anello di isolamento | ||||
| 032 | 681625-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608ddw | ||||
| 033 | 210005-4 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 034 | 634373-5 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 034A | 634373-5 | |||
| Unità di connessione saldatura 5603R A | ||||
| 035 | 135793-1 | 7.20 | 8.78 | |
| Unità di connessione saldatura 5603R A | ||||
| 035-1 | 135793-1 | 7.20 | 8.78 | |
| Molla dello statore Cb5 | ||||
| 035A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 035B | 654501-6 | 0.83 | 1.01 | |
| Vite autoformante Pt 5x65 | ||||
| 036 | 266029-8 | 2.40 | 2.93 | |
| Leva di bloccaggio | ||||
| 037 | 272230-5 | 2.40 | 2.93 | |
| Molla di bloccaggio 12 | ||||
| 038 | 231955-0 | 1.00 | 1.22 | |
| Dado esagonale M8 | ||||
| 039 | 252141-0 | 3.60 | 4.39 | |
| Vite a tappo 5X25 | ||||
| 040 | 266041-8 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 041 | 182675-8 | 13.20 | 16.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 042 | 852757-7 | |||
| Pulsante dell'interruttore | ||||
| 043 | 415439-8 | 2.40 | 2.93 | |
| Interruttore Sw-131 | ||||
| 044 | 651922-3 | 11.00 | 13.42 | |
| Molla di compressione 4 | ||||
| 045 | 231230-4 | 1.00 | 1.22 | |
| Pulsante di rilascio | ||||
| 046 | 415440-3 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 047 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 048 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 048 | 687124-5 | 1.00 | 1.22 | |
| Condensatore 0,22uF | ||||
| 049 | 645190-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049-2 | 645142-9 | |||
| Passacavo 8-90 | ||||
| 050 | 682503-2 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 051 | 665383-1 | 10.80 | 13.18 | |
| Anello di gomma 6 Bsr730 * | ||||
| 053 | 262550-5 | 1.20 | 1.46 | |
| Bussola di gomma 6 | ||||
| 053-1 | 262511-5 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 054 | 182675-8 | 13.20 | 16.10 | |
| Distanziale | ||||
| 055 | 331432-3 | 2.40 | 2.93 | |
| Rondella 8 | ||||
| 056 | 941202-8 | 1.00 | 1.22 | |
| Dado ad ali M6 | ||||
| 057 | 252624-0 | 2.40 | 2.93 | |
| Rondella 6x12mm | ||||
| 058 | 941151-9 | 1.00 | 1.22 | |
| Spinotto di tensione 6-16 | ||||
| 059 | 951204-6 | 1.00 | 1.22 | |
| Bullone M6X20 | ||||
| 060 | 921332-1 | 1.00 | 1.22 | |
| Fermo profondità | ||||
| 061 | 316578-6 | 16.50 | 20.13 | |
| Custodia del motore | ||||
| 062 | 159714-9 | 22.00 | 26.84 | |
| Vite 5x55 | ||||
| 063 | 911278-9 | 1.00 | 1.22 | |
| KOOLBORSTEL SET CB-303 A | ||||
| 064 | 194996-6 | 6.00 | 7.32 | |
| Cappuccio porta spazzola di carbone | ||||
| 065 | 643515-0 | 1.00 | 1.22 | |
| Bullone M6X20 | ||||
| 066 | 921332-1 | 1.00 | 1.22 | |
| Piastra a tenone | ||||
| 067 | 415443-7 | 3.60 | 4.39 | |
| Bullone ad ali 6x10 | ||||
| 068 | 924306-1 | 1.20 | 1.46 | |
| Rondella 6x12mm | ||||
| 069 | 941151-9 | 1.00 | 1.22 | |
| Dado ad ali M6 | ||||
| 070 | 252624-0 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 071 | 265A48-7 | 1.00 | 1.22 | |
| Perno 10 | ||||
| 072 | 256690-9 | 2.40 | 2.93 | |
| Piastra di base KS 60 | ||||
| 073 | 168352-6 | 23.10 | 28.18 | |
| Piastra di base KS 60 | ||||
| 073-1 | 168352-6 | 23.10 | 28.18 | |
| Piastra di supporto KA-UG | ||||
| 074 | 285831-0 | 4.80 | 5.86 | |
| Rondella 22 | ||||
| 075 | 267126-3 | 1.20 | 1.46 | |
| Anello O 44 | ||||
| 076 | 213560-5 | 1.20 | 1.46 | |
| Piastra di supporto | ||||
| 077 | 344944-7 | 2.40 | 2.93 | |
| Vite autoformante M4x12mm Ck | ||||
| 078 | 266026-4 | 1.00 | 1.22 | |
| CAPPUCCIO DI GOMMA PER BARRA | ||||
| 080 | 421676-4 | 0.83 | 1.01 | |
| Arco ISC 240 Wire | ||||
| 081 | 344945-5 | 9.60 | 11.71 | |
| Molla a compressione 4 | ||||
| 082 | 231823-7 | 2.40 | 2.93 | |
| Rondella 8 | ||||
| 083 | 941202-8 | 1.00 | 1.22 | |
| Vite M6 | ||||
| 084 | 251267-5 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 085 | 421362-7 | 2.40 | 2.93 | |
| Cappuccio di aspirazione della polvere compl. | ||||
| 086 | 183288-8 | 22.00 | 26.84 | |
| Vite 5x28 | ||||
| 087 | 911248-8 | 1.00 | 1.22 | |
| Vite 5x55 | ||||
| 088 | 911278-9 | 1.00 | 1.22 | |
| Vite 5x28 | ||||
| 089 | 911248-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 265999-8 | |||
| Piastra di terra | ||||
| 091 | 344943-9 | 2.40 | 2.93 | |
| Cappuccio di aspirazione della polvere compl. | ||||
| 092 | 183288-8 | 22.00 | 26.84 | |
| Cappuccio di protezione dalla polvere | ||||
| 093 | 417384-3 | 4.80 | 5.86 | |
