Qui troverai tutte le parti e i disegni disponibili di “Makita 4334D”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

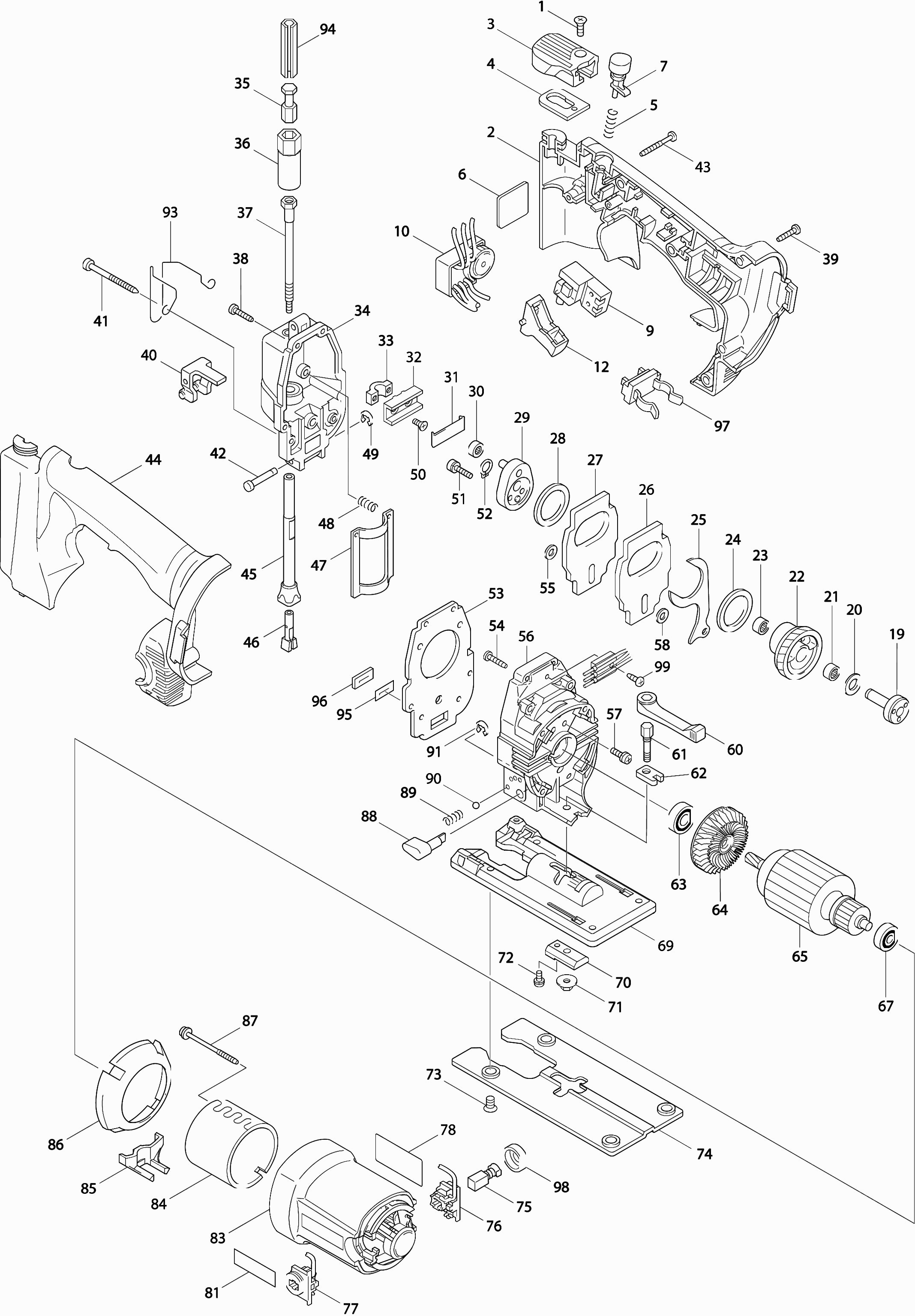

Disegni tecnici di Makita 4334D
Elenco parti di Makita 4334D
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 4x6 | ||||
| 001 | 912102-9 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 002 | 183302-0 | 42.90 | 52.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 416370-1 | |||
| Maniglia interna | ||||
| 004 | 344331-0 | 3.60 | 4.39 | |
| DRUKVEER 4 UC120DW A | ||||
| 005 | 233194-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 810835-9 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 007 | 416644-0 | |||
| Interruttore Tg73Bd 4331Dw * | ||||
| 009 | 651976-0 | 15.40 | 18.79 | |
| Regolatore Elettronico 4334Dw* | ||||
| 010 | 631373-6 | 38.50 | 46.97 | |
| Maniglia dell'interruttore | ||||
| 012 | 416642-4 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 019 | 322691-0 | |||
| Rondella 8x0,5mm | ||||
| 020 | 253139-0 | 1.00 | 1.22 | |
| Cuscinetto a rullini 810 | ||||
| 021 | 212043-2 | 3.60 | 4.39 | |
| INGRANAGGIO | ||||
| 022 | 226538-9 | 22.00 | 26.84 | |
| Cuscinetto a rullini 810 | ||||
| 023 | 212043-2 | 3.60 | 4.39 | |
| Rondella 26 | ||||
| 024 | 253792-2 | 1.00 | 1.22 | |
| Piastra di pressione 4304 | ||||
| 025 | 344134-2 | 4.80 | 5.86 | |
| Piastra di Bilanciamento | ||||
| 026 | 344330-2 | 7.20 | 8.78 | |
| Piastra di Bilanciamento | ||||
| 027 | 344330-2 | 7.20 | 8.78 | |
| Rondella 26 | ||||
| 028 | 253792-2 | 1.00 | 1.22 | |
| Eccentrico | ||||
| 029 | 152454-8 | 9.60 | 11.71 | |
| Perno 6 | ||||
| 029A | 256033-5 | 1.20 | 1.46 | |
| Cuscinetto a rullini 607 | ||||
| 030 | 212010-7 | 13.20 | 16.10 | |
| Piastra Intermedia | ||||
| 031 | 344232-2 | 1.20 | 1.46 | |
| Ponte nuovo | ||||
| 032 | 310028-3 | 12.10 | 14.76 | |
| Portaponte | ||||
| 033 | 316608-3 | 11.00 | 13.42 | |
| Coperchio del cambio | ||||
| 034 | 153389-6 | 52.80 | 64.42 | |
| Cuscinetto di scorrimento 8 | ||||
| 034A | 214005-6 | 1.20 | 1.46 | |
| Cuscinetto di Scorrimento 10 | ||||
| 034B | 214061-6 | 2.40 | 2.93 | |
| Spinotto elastico 3-12 | ||||
| 034C | 951057-3 | 1.00 | 1.22 | |
| Sigillo 8 | ||||
| 034D | 421821-1 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 035 | 324097-8 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 036 | 416351-5 | |||
| Spina di pilotaggio | ||||
| 037 | 322826-3 | 6.00 | 7.32 | |
| Vite autofilettante Ct 4x16 | ||||
| 038 | 266034-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 039 | 265A48-7 | 1.00 | 1.22 | |
| Ruota di supporto compl. | ||||
| 040 | 152947-5 | 14.30 | 17.45 | |
| Spina 4 | ||||
| 040A | 268074-9 | 2.40 | 2.93 | |
| ROTOLO | ||||
| 040B | 152950-6 | 8.40 | 10.25 | |
| Anello di arresto E-3 | ||||
| 040C | 961017-7 | 1.00 | 1.22 | |
| Vite filettata Pf 4x55 | ||||
| 041 | 266147-2 | 1.20 | 1.46 | |
| Spina 4 | ||||
| 042 | 256693-3 | 2.40 | 2.93 | |
| Vite autofilettante 4x40 | ||||
| 043 | 266048-4 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 044 | 183302-0 | 42.90 | 52.34 | |
| Stantuffo | ||||
| 045 | 168282-1 | 22.00 | 26.84 | |
| Morsetto per lama | ||||
| 046 | 310005-5 | 13.20 | 16.10 | |
| Piastra di guida | ||||
| 047 | 344137-6 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 048 | 231314-8 | 1.00 | 1.22 | |
| Anello di arresto E-3 | ||||
| 049 | 961017-7 | 1.00 | 1.22 | |
| Vite a croce 4x10 | ||||
| 050 | 265035-0 | 1.00 | 1.22 | |
| Vite a brugola M4x16 | ||||
| 051 | 922126-7 | 1.00 | 1.22 | |
| Anello di bloccaggio S-8 | ||||
| 052 | 961004-6 | 1.00 | 1.22 | |
| Guarnizione coperchio ingranaggi | ||||
| 053 | 442123-2 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 054 | 265A48-7 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 055 | 253715-0 | 1.20 | 1.46 | |
| Custodia del ingranaggio | ||||
| 056 | 152771-6 | 56.10 | 68.44 | |
| Spina 6 4331Dw * | ||||
| 056A | 256143-8 | 1.20 | 1.46 | |
| Penna 5 * | ||||
| 056B | 256235-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 056C | 263002-9 | 1.00 | 1.22 | |
| Spinotto elastico 3-8 | ||||
| 056D | 951051-5 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 057 | 911111-5 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 058 | 253715-0 | 1.20 | 1.46 | |
| Maniglia 65 | ||||
| 060 | 272232-1 | 2.40 | 2.93 | |
| Bullone esagonale 5x24 | ||||
| 061 | 265434-6 | 4.80 | 5.86 | |
| Dado M6 | ||||
| 062 | 344332-8 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608llb | ||||
| 063 | 210043-6 | 2.40 | 2.93 | |
| Girante 54 | ||||
| 064 | 240039-3 | 3.60 | 4.39 | |
| Indotto 4334D * | ||||
| 065 | 519064-8 | 82.50 | 100.65 | |
| Cuscinetto a sfera 607llb | ||||
| 066 | 211021-9 | 4.80 | 5.86 | |
| Cuscinetto a sfera 607llb | ||||
| 067 | 211021-9 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 069 | 316777-0 | |||
| Guida crosshd. MFK 700/B | ||||
| 069A | 413068-1 | 2.00 | 2.44 | |
| PIASTRA DI MONTAGGIO | ||||
| 070 | 344333-6 | 4.80 | 5.86 | |
| Dado con flangia M5 | ||||
| 071 | 252142-8 | 6.00 | 7.32 | |
| Vite 4x8 | ||||
| 072 | 911109-2 | 1.00 | 1.22 | |
| Vite a svasatura 5x8 | ||||
| 073 | 912202-5 | 1.00 | 1.22 | |
| Piastra di copertura per suola | ||||
| 074 | 344443-9 | 15.40 | 18.79 | |
| KOOLBORSTEL SET CB-441 A | ||||
| 075 | 195022-4 | 4.80 | 5.86 | |
| Portaspazzole di Carbone | ||||
| 076 | 643976-4 | 3.60 | 4.39 | |
| Portaspazzole di Carbone | ||||
| 077 | 643977-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 078 | 852927-8 | |||
| Etichetta "makita" | ||||
| 081 | 819080-3 | 2.40 | 2.93 | |
| Set Alloggiamento del Motore | ||||
| 083 | 183324-0 | 11.00 | 13.42 | |
| Porta magnete | ||||
| 084 | 632828-4 | 23.10 | 28.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | 415879-0 | |||
| Piastra intermedia 4304T+4305T * | ||||
| 086 | 415878-2 | 1.20 | 1.46 | |
| Vite autofilettante 4x60 | ||||
| 087 | 266209-6 | 1.20 | 1.46 | |
| Pulsante di regolazione | ||||
| 088 | 272231-3 | 8.40 | 10.25 | |
| Molla di compressione 4 | ||||
| 089 | 231314-8 | 1.00 | 1.22 | |
| Palla di acciaio 4 | ||||
| 090 | 216008-6 | 1.00 | 1.22 | |
| Anello ferma E-5 | ||||
| 091 | 961018-5 | 1.00 | 1.22 | |
| Molla di Protezione | ||||
| 093 | 322893-8 | 2.40 | 2.93 | |
| Presa esagonale | ||||
| 094 | 344537-0 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 095 | 344784-3 | 1.00 | 1.22 | |
| Sigillante in feltro | ||||
| 096 | 443106-5 | 1.00 | 1.22 | |
| Morsetto della batteria | ||||
| 097 | 643918-8 | 8.40 | 10.25 | |
| Tappo portaspazzole | ||||
| 098 | 643941-3 | 2.40 | 2.93 | |
| Vite 3x8 | ||||
| 099 | 652066-2 | 1.00 | 1.22 | |
