Qui troverai tutte le parti e i disegni disponibili di “Makita 4305”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

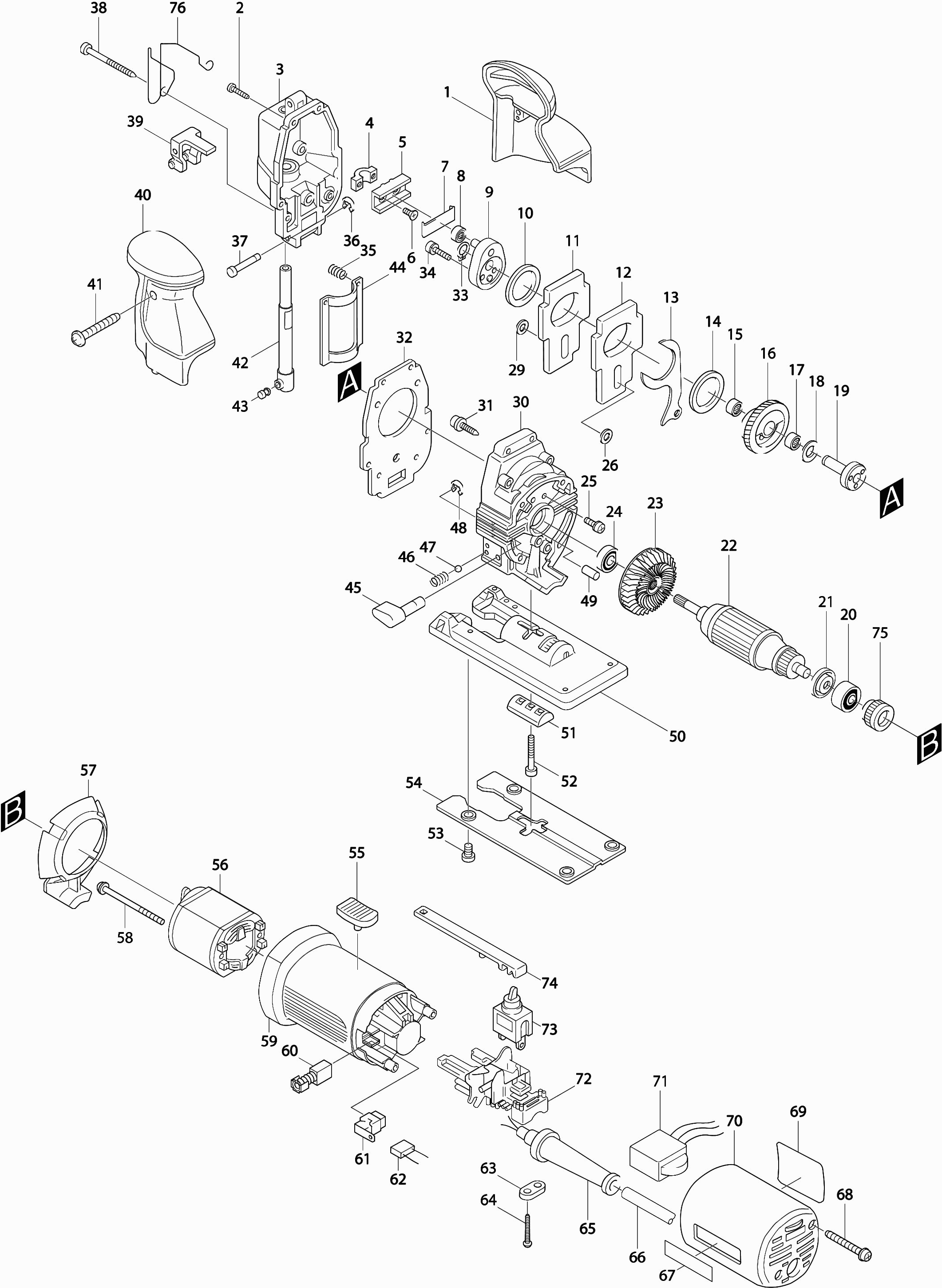

Disegni tecnici di Makita 4305
Elenco parti di Makita 4305
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 182681-3 | |||
| Vite autofilettante Ct 4x16 | ||||
| 002 | 266034-5 | 0.83 | 1.01 | |
| Vite 4x14 | ||||
| 002 | 911121-2 | 0.83 | 1.01 | |
| Coperchio del cambio | ||||
| 003 | 153389-6 | 51.84 | 63.24 | |
| Coperchio del cambio | ||||
| 003-2 | 153389-6 | 51.84 | 63.24 | |
| Cuscinetto di scorrimento 8 | ||||
| 003A | 214005-6 | 1.18 | 1.44 | |
| Cuscinetto di Scorrimento 10 | ||||
| 003B | 214061-6 | 1.39 | 1.70 | |
| Spinotto elastico 3-12 | ||||
| 003C | 951057-3 | 0.83 | 1.01 | |
| Sigillo 8 | ||||
| 003D | 421821-1 | 0.98 | 1.20 | |
| Portaponte | ||||
| 004 | 316608-3 | 10.99 | 13.41 | |
| Ponte nuovo | ||||
| 005 | 310028-3 | 11.34 | 13.83 | |
| Ponte nuovo | ||||
| 005-1 | 310028-3 | 11.34 | 13.83 | |
| Vite a testa svasata M4x12 | ||||
| 006 | 251263-3 | 2.56 | 3.12 | |
| Vite a croce 4x10 | ||||
| 006 | 265035-0 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 007 | 344232-2 | 0.83 | 1.01 | |
| Cuscinetto a rullini 607 | ||||
| 008 | 212010-7 | 12.22 | 14.91 | |
| Eccentrico | ||||
| 009 | 152454-8 | 8.59 | 10.48 | |
| Perno 6 | ||||
| 009A | 256033-5 | 0.83 | 1.01 | |
| Rondella 26 | ||||
| 010 | 253792-2 | 0.83 | 1.01 | |
| Piastra di Bilanciamento | ||||
| 011 | 344330-2 | 6.38 | 7.78 | |
| Piastra di Bilanciamento | ||||
| 011-1 | 344330-2 | 6.38 | 7.78 | |
| Piastra di Bilanciamento | ||||
| 012 | 344330-2 | 6.38 | 7.78 | |
| Piastra di Bilanciamento | ||||
| 012-1 | 344330-2 | 6.38 | 7.78 | |
| Piastra di pressione 4304 | ||||
| 013 | 344134-2 | 4.45 | 5.43 | |
| Rondella 26 | ||||
| 014 | 253792-2 | 0.83 | 1.01 | |
| Cuscinetto a rullini 810 | ||||
| 015 | 212043-2 | 2.71 | 3.31 | |
| Cuscinetto a rullini 810 | ||||
| 015-1 | 212043-2 | 2.71 | 3.31 | |
| Ingranaggio 51 | ||||
| 016 | 226428-6 | 23.06 | 28.13 | |
| Cuscinetto a rullini 810 | ||||
| 017 | 212043-2 | 2.71 | 3.31 | |
| Cuscinetto a rullini 810 | ||||
| 017-1 | 212043-2 | 2.71 | 3.31 | |
| Rondella 8x0,5mm | ||||
| 018 | 253139-0 | 0.83 | 1.01 | |
| Albero del ingranaggio | ||||
| 019 | 322691-0 | 19.23 | 23.46 | |
| Cuscinetto a sfera 607llb | ||||
| 020 | 211021-9 | 4.45 | 5.43 | |
| Anello di isolamento | ||||
| 021 | 681636-0 | 1.18 | 1.44 | |
| Indotto | ||||
| 022 | 517098-5 | 55.40 | 67.59 | |
| Indotto | ||||
| 022C | 517098-5 | 55.40 | 67.59 | |
| Girante 54 | ||||
| 023 | 240039-3 | 2.84 | 3.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023A | 241875-0 | |||
| Girante 54 | ||||
| 023A1 | 240039-3 | 2.84 | 3.46 | |
| Cuscinetto a sfere 608ddw | ||||
| 024 | 210005-4 | 4.45 | 5.43 | |
| Vite 4X10 | ||||
| 025 | 911111-5 | 0.83 | 1.01 | |
| Vite 4x12 | ||||
| 025 | 911116-5 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 026 | 253715-0 | 0.83 | 1.01 | |
| Anello ferma E-4 | ||||
| 028 | 961011-9 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 029 | 253715-0 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 030 | 151594-9 | 54.30 | 66.25 | |
| Custodia del ingranaggio | ||||
| 030-1 | 151594-9 | 54.30 | 66.25 | |
| Vite autofilettante Pt4x20 | ||||
| 031 | 266045-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031A | 266120-2 | |||
| Vite autofilettante Pt4x20 | ||||
| 031A1 | 266045-0 | 0.83 | 1.01 | |
| Guarnizione coperchio ingranaggi | ||||
| 032 | 442123-2 | 1.18 | 1.44 | |
| Guarnizione coperchio ingranaggi | ||||
| 032-1 | 442123-2 | 1.18 | 1.44 | |
| Anello di bloccaggio S-8 | ||||
| 033 | 961004-6 | 0.83 | 1.01 | |
| Vite a brugola M4x16 | ||||
| 034 | 922126-7 | 0.83 | 1.01 | |
| Vite a brugola M4x16 | ||||
| 034-1 | 922126-7 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 035 | 231314-8 | 0.83 | 1.01 | |
| Anello di arresto E-3 | ||||
| 036 | 961017-7 | 0.83 | 1.01 | |
| Spina 4 | ||||
| 037 | 256693-3 | 2.48 | 3.03 | |
| Vite filettata Pf 4x55 | ||||
| 038 | 266147-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038A | 266115-5 | |||
| Vite filettata Pf 4x55 | ||||
| 038A1 | 266147-2 | 0.83 | 1.01 | |
| Ruota di supporto compl. | ||||
| 039 | 152947-5 | 13.83 | 16.87 | |
| Ruota di supporto compl. | ||||
| 039-1 | 152947-5 | 13.83 | 16.87 | |
| Spina 4 | ||||
| 039A | 268074-9 | 2.02 | 2.46 | |
| ROTOLO | ||||
| 039B | 152950-6 | 8.21 | 10.02 | |
| Anello di arresto E-3 | ||||
| 039C | 961017-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 182681-3 | |||
| Vite 4x35 | ||||
| 041 | 266351-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041A | 266117-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 041A1 | 266053-1 | |||
| Stantuffo | ||||
| 042 | 165089-6 | 59.31 | 72.36 | |
| Bullone a testa esagonale M6x8 | ||||
| 043 | 265894-2 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 044 | 344137-6 | 2.48 | 3.03 | |
| Pulsante di regolazione | ||||
| 045 | 272231-3 | 7.57 | 9.24 | |
| Molla di compressione 4 | ||||
| 046 | 231314-8 | 0.83 | 1.01 | |
| Palla di acciaio 4 | ||||
| 047 | 216008-6 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 048 | 961018-5 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 049 | 263002-9 | 0.83 | 1.01 | |
| Tampone per piedi | ||||
| 050 | 316883-1 | 25.36 | 30.94 | |
| Tampone per piedi | ||||
| 050-1 | 316883-1 | 25.36 | 30.94 | |
| PIASTRA DI MONTAGGIO | ||||
| 051 | 331435-7 | 2.02 | 2.46 | |
| Vite a testa esagonale 4x25 | ||||
| 052 | 922146-1 | 0.83 | 1.01 | |
| Bullone esagonale 5x8 | ||||
| 053 | 266055-7 | 0.83 | 1.01 | |
| Piastra di copertura per suola | ||||
| 054 | 344443-9 | 15.38 | 18.76 | |
| Piastra di copertura per suola | ||||
| 054-1 | 344443-9 | 15.38 | 18.76 | |
| Slitta dell'interruttore 4305 * | ||||
| 055 | 415523-9 | 1.18 | 1.44 | |
| CAMPO | ||||
| 056 | 633288-3 | 18.20 | 22.20 | |
| CAMPO | ||||
| 056C | 633288-3 | 18.20 | 22.20 | |
| Piastra intermedia 4304 * | ||||
| 057 | 415535-2 | 0.98 | 1.20 | |
| Vite a taglio Pt4x60 | ||||
| 058 | 266052-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 058A | 266114-7 | |||
| Vite a taglio Pt4x60 | ||||
| 058A1 | 266052-3 | 0.83 | 1.01 | |
| Casa del Motore 4304 * | ||||
| 059 | 415748-5 | 12.22 | 14.91 | |
| Casa del Motore 4304 * | ||||
| 059-1 | 415748-5 | 12.22 | 14.91 | |
| Set Spazzola CB-419 | ||||
| 060 | 195015-1 | 4.45 | 5.43 | |
| Set Spazzola CB-419 | ||||
| 060A | 195015-1 | 4.45 | 5.43 | |
| Portaspazzole di Carbone | ||||
| 061 | 643923-5 | 1.18 | 1.44 | |
| Condensatore 4305T * | ||||
| 062C | 645259-8 | 3.12 | 3.81 | |
| Staffa di serraggio | ||||
| 063 | 687124-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063B | 687063-9 | |||
| Vite di rubinetto 4x18 | ||||
| 064 | 265A48-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 064A | 266121-0 | |||
| Vite di rubinetto 4x18 | ||||
| 064A1 | 265A48-7 | 0.83 | 1.01 | |
| Passacavo 8-85 | ||||
| 065 | 682502-4 | 1.67 | 2.04 | |
| Passacavo 8-85 | ||||
| 065A | 682502-4 | 1.67 | 2.04 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 066 | 665383-1 | 10.50 | 12.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 066H | 666066-6 | |||
| Etichetta Makita | ||||
| 067 | 819063-3 | 2.71 | 3.31 | |
| Vite a taglio Pt4x60 | ||||
| 068 | 266052-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 068A | 266114-7 | |||
| Vite a taglio Pt4x60 | ||||
| 068A1 | 266052-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 069 | 857557-0 | |||
| Custodia posteriore 4305 * | ||||
| 070 | 415531-0 | 9.24 | 11.27 | |
| Unità di controllo velocità | ||||
| 071 | 631678-4 | 21.08 | 25.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 071C | 631202-3 | |||
| Unità di controllo velocità | ||||
| 071C1 | 631678-4 | 21.08 | 25.72 | |
| Supporto 4305 * | ||||
| 072 | 687070-2 | 3.54 | 4.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | 651428-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 073-1 | 651428-1 | |||
| Asta dell'interruttore 4305 * | ||||
| 074 | 415522-1 | 1.18 | 1.44 | |
| Anello di gomma 19 | ||||
| 075 | 421494-0 | 3.96 | 4.83 | |
| Molla di Protezione | ||||
| 076 | 322893-8 | 2.10 | 2.56 | |
| Piastra di bloccaggio | ||||
| 077 | 344784-3 | 0.83 | 1.01 | |
| Sigillante in feltro | ||||
| 078 | 443106-5 | 0.83 | 1.01 | |
