Qui troverai tutte le parti e i disegni disponibili di “Makita 4304T”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

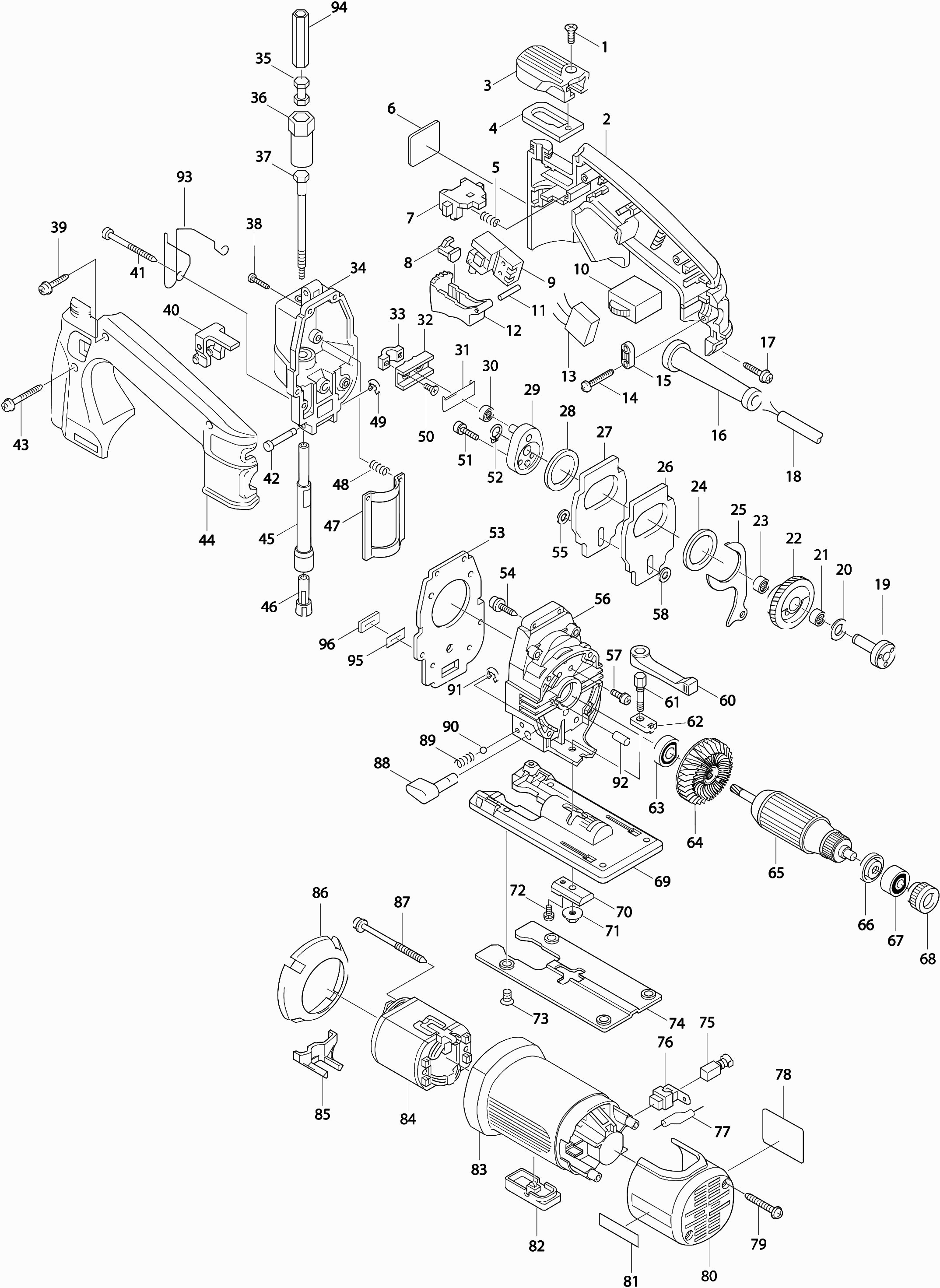

Disegni tecnici di Makita 4304T
Elenco parti di Makita 4304T
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 4x6 | ||||
| 001 | 912102-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 182788-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 416370-1 | |||
| Maniglia interna | ||||
| 004 | 344331-0 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 005 | 233101-1 | 1.00 | 1.22 | |
| Manico di blocco 4304T * | ||||
| 007 | 415880-5 | 1.20 | 1.46 | |
| Distanziatore 4304 * | ||||
| 008 | 415159-4 | 2.40 | 2.93 | |
| Interruttore Sw-131 | ||||
| 009 | 651922-3 | 11.00 | 13.42 | |
| Unità di controllo velocità | ||||
| 010 | 631678-4 | 22.00 | 26.84 | |
| Penna 3 | ||||
| 011 | 256221-4 | 1.00 | 1.22 | |
| Bottone dell'interruttore | ||||
| 012 | 415158-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 645145-3 | |||
| Vite di rubinetto 4x18 | ||||
| 014 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 015 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 015 | 687124-5 | 1.00 | 1.22 | |
| Passacavo 8-85 | ||||
| 016 | 682502-4 | 2.40 | 2.93 | |
| Vite autofilettante Pt4x20 | ||||
| 017 | 266045-0 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 018 | 665383-1 | 10.80 | 13.18 | |
| Non più disponibile, nessuna sostituzione | ||||
| 019 | 322691-0 | |||
| Rondella 8x0,5mm | ||||
| 020 | 253139-0 | 1.00 | 1.22 | |
| Cuscinetto a rullini 810 | ||||
| 021 | 212043-2 | 3.60 | 4.39 | |
| Ingranaggio 51 | ||||
| 022 | 226428-6 | 23.10 | 28.18 | |
| Cuscinetto a rullini 810 | ||||
| 023 | 212043-2 | 3.60 | 4.39 | |
| Rondella 26 | ||||
| 024 | 253792-2 | 1.00 | 1.22 | |
| Piastra di pressione 4304 | ||||
| 025 | 344134-2 | 4.80 | 5.86 | |
| Piastra di Bilanciamento | ||||
| 026 | 344330-2 | 7.20 | 8.78 | |
| Piastra di Bilanciamento | ||||
| 027 | 344330-2 | 7.20 | 8.78 | |
| Rondella 26 | ||||
| 028 | 253792-2 | 1.00 | 1.22 | |
| Eccentrico | ||||
| 029 | 152454-8 | 9.60 | 11.71 | |
| Perno 6 | ||||
| 029A | 256033-5 | 1.20 | 1.46 | |
| Cuscinetto a rullini 607 | ||||
| 030 | 212010-7 | 13.20 | 16.10 | |
| Piastra Intermedia | ||||
| 031 | 344232-2 | 1.20 | 1.46 | |
| Ponte nuovo | ||||
| 032 | 310028-3 | 12.10 | 14.76 | |
| Portaponte | ||||
| 033 | 316608-3 | 11.00 | 13.42 | |
| Coperchio del cambio | ||||
| 034 | 153389-6 | 52.80 | 64.42 | |
| Cuscinetto di scorrimento 8 | ||||
| 034A | 214005-6 | 1.20 | 1.46 | |
| Cuscinetto di Scorrimento 10 | ||||
| 034B | 214061-6 | 2.40 | 2.93 | |
| Spinotto elastico 3-12 | ||||
| 034C | 951057-3 | 1.00 | 1.22 | |
| Sigillo 8 | ||||
| 034D | 421821-1 | 1.20 | 1.46 | |
| Connettore | ||||
| 035 | 322839-4 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 036 | 416351-5 | |||
| Spina di pilotaggio | ||||
| 037 | 322826-3 | 6.00 | 7.32 | |
| Vite autofilettante Ct 4x16 | ||||
| 038 | 266034-5 | 1.00 | 1.22 | |
| Vite autofilettante Pt4x20 | ||||
| 039 | 266045-0 | 1.00 | 1.22 | |
| Ruota di supporto compl. | ||||
| 040 | 152947-5 | 14.30 | 17.45 | |
| Spina 4 | ||||
| 040A | 268074-9 | 2.40 | 2.93 | |
| ROTOLO | ||||
| 040B | 152950-6 | 8.40 | 10.25 | |
| Anello di arresto E-3 | ||||
| 040C | 961017-7 | 1.00 | 1.22 | |
| Vite filettata Pf 4x55 | ||||
| 041 | 266147-2 | 1.20 | 1.46 | |
| Spina 4 | ||||
| 042 | 256693-3 | 2.40 | 2.93 | |
| Vite 4x35 | ||||
| 043 | 266351-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 182788-5 | |||
| Stantuffo | ||||
| 045 | 168282-1 | 22.00 | 26.84 | |
| Morsetto per lama | ||||
| 046 | 310005-5 | 13.20 | 16.10 | |
| Piastra di guida | ||||
| 047 | 344137-6 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 048 | 231314-8 | 1.00 | 1.22 | |
| Anello di arresto E-3 | ||||
| 049 | 961017-7 | 1.00 | 1.22 | |
| Vite a testa svasata M4x12 | ||||
| 050 | 251263-3 | 3.60 | 4.39 | |
| Vite a brugola M4x16 | ||||
| 051 | 922126-7 | 1.00 | 1.22 | |
| Anello di bloccaggio S-8 | ||||
| 052 | 961004-6 | 1.00 | 1.22 | |
| Guarnizione coperchio ingranaggi | ||||
| 053 | 442123-2 | 1.20 | 1.46 | |
| Vite autofilettante Pt4x20 | ||||
| 054 | 266045-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 055 | 253715-0 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 056 | 151595-7 | |||
| Penna 5 * | ||||
| 056A | 256235-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056B | 256177-1 | |||
| Penna 5 * | ||||
| 056C | 256754-9 | 2.40 | 2.93 | |
| Spinotto elastico 3-8 | ||||
| 056D | 951051-5 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 056E | 263002-9 | 1.00 | 1.22 | |
| Vite 4X10 | ||||
| 057 | 911111-5 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 058 | 253715-0 | 1.20 | 1.46 | |
| Maniglia 65 | ||||
| 060 | 272232-1 | 2.40 | 2.93 | |
| Bullone esagonale 5x24 | ||||
| 061 | 265434-6 | 4.80 | 5.86 | |
| Dado M6 | ||||
| 062 | 344332-8 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608ddw | ||||
| 063 | 210005-4 | 4.80 | 5.86 | |
| Girante 54 | ||||
| 064 | 240039-3 | 3.60 | 4.39 | |
| Indotto | ||||
| 065 | 517098-5 | 56.10 | 68.44 | |
| Anello di isolamento | ||||
| 066 | 681636-0 | 1.20 | 1.46 | |
| Cuscinetto a sfera 607llb | ||||
| 067 | 211021-9 | 4.80 | 5.86 | |
| Anello di gomma 19 | ||||
| 068 | 421494-0 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 069 | 316777-0 | |||
| PIASTRA DI MONTAGGIO | ||||
| 070 | 344333-6 | 4.80 | 5.86 | |
| Dado con flangia M5 | ||||
| 071 | 252142-8 | 6.00 | 7.32 | |
| Vite 4x8 | ||||
| 072 | 911109-2 | 1.00 | 1.22 | |
| Vite a svasatura 5x8 | ||||
| 073 | 912202-5 | 1.00 | 1.22 | |
| Piastra di copertura per suola | ||||
| 074 | 344443-9 | 15.40 | 18.79 | |
| Set Spazzola CB-419 | ||||
| 075 | 195015-1 | 4.80 | 5.86 | |
| Portaspazzole di Carbone | ||||
| 076 | 643923-5 | 1.18 | 1.44 | |
| Resistenza 4304T * | ||||
| 077 | 646067-0 | 3.60 | 4.39 | |
| Vite a taglio Pt4x30 | ||||
| 079 | 266050-7 | 1.00 | 1.22 | |
| Coperchio di coda | ||||
| 080 | 415532-8 | 8.40 | 10.25 | |
| Cappuccio di copertura 4304 * | ||||
| 082 | 415538-6 | 2.40 | 2.93 | |
| Casa del Motore 4304 * | ||||
| 083 | 415748-5 | 13.20 | 16.10 | |
| CAMPO | ||||
| 084 | 633288-3 | 18.70 | 22.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | 415879-0 | |||
| Piastra intermedia 4304T+4305T * | ||||
| 086 | 415878-2 | 1.20 | 1.46 | |
| Vite a taglio Pt4x60 | ||||
| 087 | 266052-3 | 1.20 | 1.46 | |
| Pulsante di regolazione | ||||
| 088 | 272231-3 | 8.40 | 10.25 | |
| Molla di compressione 4 | ||||
| 089 | 231314-8 | 1.00 | 1.22 | |
| Palla di acciaio 4 | ||||
| 090 | 216008-6 | 1.00 | 1.22 | |
| Anello ferma E-5 | ||||
| 091 | 961018-5 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 092 | 263002-9 | 1.00 | 1.22 | |
| Molla di Protezione | ||||
| 093 | 322893-8 | 2.40 | 2.93 | |
| Presa esagonale | ||||
| 094 | 344537-0 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 095 | 344784-3 | 1.00 | 1.22 | |
| Sigillante in feltro | ||||
| 096 | 443106-5 | 1.00 | 1.22 | |
