Qui troverai tutte le parti e i disegni disponibili di “Makita 4301BV”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

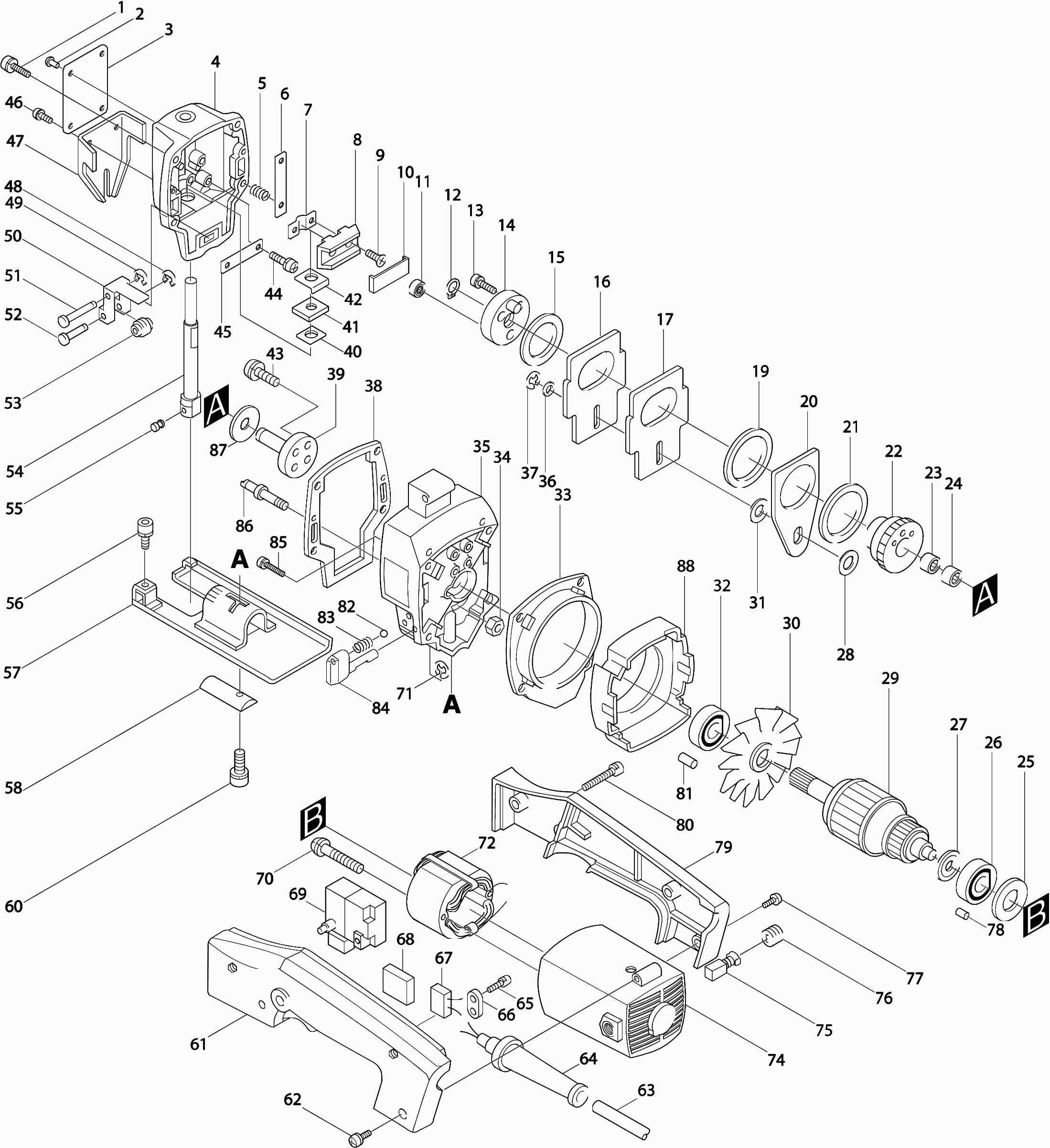

Disegni tecnici di Makita 4301BV
Elenco parti di Makita 4301BV
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 4x20 | ||||
| 001 | 911138-5 | 1.00 | 1.22 | |
| Vite 4x25 | ||||
| 001 | 911148-2 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 004 | 157219-3 | 52.80 | 64.42 | |
| Molla di compressione 4 | ||||
| 005 | 231314-8 | 1.00 | 1.22 | |
| Striscia di copertura ARGENTO | ||||
| 006 | 342688-3 | 1.20 | 1.46 | |
| Supporto del ponte | ||||
| 007 | 342682-5 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 331237-1 | |||
| Vite a testa svasata M4x12 | ||||
| 009 | 251263-3 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 342685-9 | |||
| Cuscinetto a rullini 607 | ||||
| 011 | 212010-7 | 13.20 | 16.10 | |
| Anello di bloccaggio S-8 | ||||
| 012 | 961004-6 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 013 | 911224-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 182243-1 | |||
| Rondella 26 * | ||||
| 015 | 253122-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 342846-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 342846-1 | |||
| Rondella 35 * | ||||
| 019 | 253880-5 | 2.40 | 2.93 | |
| Piastra di pressione 4301Bv * | ||||
| 020 | 342684-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 253879-0 | |||
| Ingranaggio 51 4301Bv * | ||||
| 022 | 221725-5 | 23.10 | 28.18 | |
| Cuscinetto a rullini 810 | ||||
| 023 | 212043-2 | 3.60 | 4.39 | |
| Cuscinetto a rullini 810 | ||||
| 024 | 212043-2 | 3.60 | 4.39 | |
| Rondella 14 | ||||
| 025 | 253192-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 026 | 210043-6 | 2.40 | 2.93 | |
| Anello di isolamento | ||||
| 027 | 681613-2 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 028 | 253758-2 | 1.00 | 1.22 | |
| Indotto 4301Bv * | ||||
| 029 | 512808-5 | 52.80 | 64.42 | |
| Ventola 68 * | ||||
| 030 | 241046-9 | 3.60 | 4.39 | |
| Rondella 10 | ||||
| 031 | 253878-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 032 | 210043-6 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | 342689-1 | |||
| Dado esagonale M6 | ||||
| 034 | 931302-2 | 1.00 | 1.22 | |
| Inviluppo del cambio 4301Bv * | ||||
| 035 | 157220-8 | 59.40 | 72.47 | |
| Rondella 6 | ||||
| 036 | 253077-6 | 1.00 | 1.22 | |
| Anello ferma E-4 | ||||
| 037 | 961011-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 442062-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | 321647-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 253968-1 | |||
| Piastra di feltro | ||||
| 041 | 443059-8 | 1.00 | 1.22 | |
| Sigillo antipolvere 4301Bv * | ||||
| 042 | 342736-8 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 043 | 911116-5 | 1.00 | 1.22 | |
| Vite 4x8 | ||||
| 044 | 911106-8 | 1.00 | 1.22 | |
| Piastra di copertura | ||||
| 045 | 342686-7 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 046 | 911116-5 | 1.00 | 1.22 | |
| Cappuccio protettivo 4301Bv * | ||||
| 047 | 410215-5 | 3.60 | 4.39 | |
| Anello di arresto E-3 | ||||
| 048 | 961017-7 | 1.00 | 1.22 | |
| Anello di arresto E-3 | ||||
| 049 | 961017-7 | 1.00 | 1.22 | |
| Ruota di supporto compl. | ||||
| 050 | 151364-6 | 11.00 | 13.42 | |
| Spina di bloccaggio 4 | ||||
| 051 | 256639-9 | 2.02 | 2.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | 256640-4 | |||
| Rulli di guida | ||||
| 053 | 321390-1 | 6.00 | 7.32 | |
| Stantuffo | ||||
| 054 | 164861-3 | 38.50 | 46.97 | |
| Bullone a testa esagonale M6x8 | ||||
| 055 | 265894-2 | 1.00 | 1.22 | |
| Vite a brugola m4x12 | ||||
| 056 | 922118-6 | 1.00 | 1.22 | |
| Piastra Della Suola | ||||
| 057 | 164927-9 | 77.00 | 93.94 | |
| Piastra di serraggio della suola | ||||
| 058 | 315643-8 | 1.32 | 1.61 | |
| Rondella M4 | ||||
| 059 | 942051-6 | 1.00 | 1.22 | |
| Vite a testa esagonale 4x20 | ||||
| 060 | 922136-4 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 061 | 181150-1 | |||
| Vite 5x16 | ||||
| 062 | 911224-2 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 063 | 665383-1 | 10.80 | 13.18 | |
| Passacavo 10-85 | ||||
| 064 | 682504-0 | 2.40 | 2.93 | |
| Vite 4X18 | ||||
| 065 | 911131-9 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 066 | 687001-1 | 1.00 | 1.22 | |
| Gomma spugna | ||||
| 068 | 685700-9 | 1.00 | 1.22 | |
| Interruttore Sw-121 | ||||
| 069 | 651256-4 | 28.60 | 34.89 | |
| Campo | ||||
| 070 | 911265-8 | 1.00 | 1.22 | |
| Anello ferma E-4 | ||||
| 071 | 961011-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 072 | 522588-5 | |||
| Molla dello statore Cb 9 | ||||
| 072A | 654018-9 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 072B | 654502-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 157819-9 | |||
| Portaspazzole * | ||||
| 074A | 643557-4 | 4.80 | 5.86 | |
| SET SPAZZOLE DI CARBONE CB-51 A | ||||
| 075 | 194963-1 | 3.12 | 3.81 | |
| Tappo portaspazzole | ||||
| 076 | 643550-8 | 1.20 | 1.46 | |
| Vite 5x16 | ||||
| 077 | 911224-2 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 078 | 263002-9 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 079 | 181150-1 | |||
| Vite 4x28 | ||||
| 080 | 911151-3 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 081 | 263002-9 | 1.00 | 1.22 | |
| Palla di acciaio 4 | ||||
| 082 | 216008-6 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 083 | 231314-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 084 | 272217-7 | |||
| Vite 4x25 | ||||
| 085 | 911146-6 | 1.00 | 1.22 | |
| Perno di regolazione pendolo 4301Bv* | ||||
| 086 | 321648-8 | 3.60 | 4.39 | |
| Rondella 8 | ||||
| 087 | 253877-4 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 088 | 410199-7 | 3.60 | 4.39 | |
