Qui troverai tutte le parti e i disegni disponibili del 'Makita 4190D'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

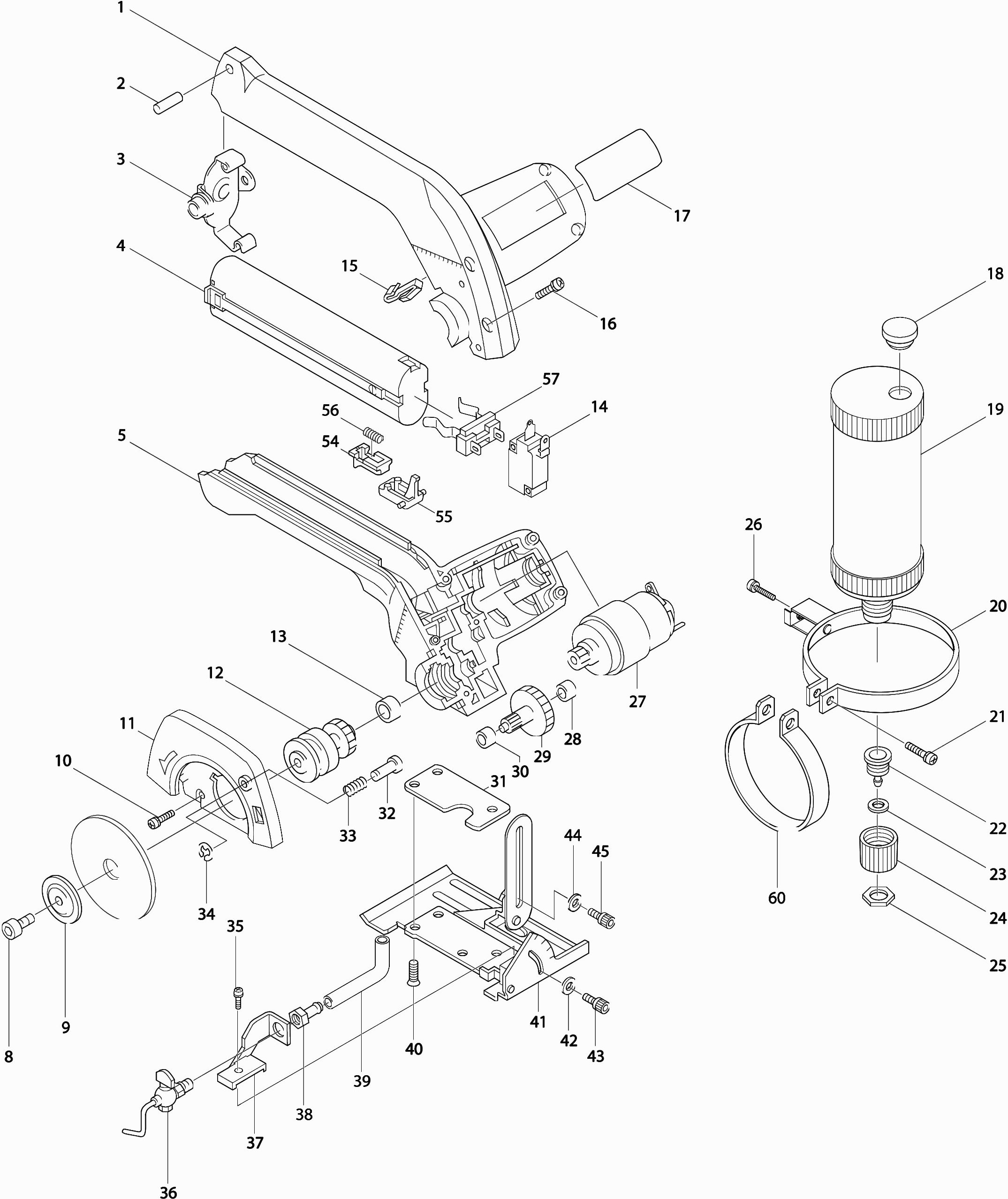

Disegno tecnico del modello Makita 4190D
Elenco parti di ricambio del modello Makita 4190D
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Custodia del motore | ||||
001 | 182025-7 | 30.70 | 37.45 | |
Penna 4 | ||||
002 | 256085-6 | 0.83 | 1.01 | |
Piastra del terminale della batteria | ||||
003 | 342833-0 | 2.36 | 2.88 | |
Custodia del motore | ||||
005 | 182025-7 | 30.70 | 37.45 | |
Vite a brugola con flangia M5x12 | ||||
008 | 922212-4 | 0.83 | 1.01 | |
Flangia esterna 28 4190Dw-4191Dwa | ||||
009 | 224177-9 | 1.39 | 1.70 | |
Vite 4x14 | ||||
010 | 911123-8 | 0.83 | 1.01 | |
CAPPUCCIO PROTETTIVO | ||||
011 | 164872-8 | 17.96 | 21.91 | |
INGRANAGGIO | ||||
012 | 153132-3 | 19.13 | 23.34 | |
Cuscinetto di scorrimento 5 | ||||
013 | 214017-9 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
014 | 651866-7 | |||
Molla a lamina * | ||||
015 | 232061-4 | 0.98 | 1.20 | |
Vite 4x25 | ||||
016 | 911148-2 | 0.83 | 1.01 | |
Cappuccio | ||||
018 | 421198-4 | 2.02 | 2.46 | |
Serbatoio dell'acqua | ||||
019 | 134152-6 | 19.29 | 23.53 | |
Montaggio del serbatoio dell'acqua | ||||
020 | 163159-5 | 24.16 | 29.48 | |
Vite 4x25 | ||||
021 | 911146-6 | 0.83 | 1.01 | |
Manicotto di riduzione | ||||
022 | 321512-3 | 6.41 | 7.82 | |
Rondella in plastica 12 | ||||
023 | 261056-0 | 0.83 | 1.01 | |
Tappo del serbatoio per l'alimentazione | ||||
024 | 411988-3 | 1.00 | 1.22 | |
Dado esagonale 12x3 | ||||
025 | 252064-2 | 1.39 | 1.70 | |
Vite 4x25 | ||||
026 | 911146-6 | 0.83 | 1.01 | |
Nessuna informazione disponibile, non ordinabile | ||||
027 | 629574-8 | |||
Cuscinetto di scorrimento 4 | ||||
028 | 214019-5 | 0.83 | 1.01 | |
Ingranaggio 11-67 | ||||
029 | 226053-3 | 11.82 | 14.42 | |
Cuscinetto di scorrimento 4 | ||||
030 | 214019-5 | 0.83 | 1.01 | |
Guarnizione | ||||
031 | 423070-6 | 1.00 | 1.22 | |
Spina di bloccaggio 5 | ||||
032 | 256625-0 | 1.18 | 1.44 | |
Molla a Compressione 6 | ||||
033 | 231098-8 | 0.83 | 1.01 | |
Anello ferma E-10 | ||||
034 | 961016-9 | 0.83 | 1.01 | |
Vite Met. Ck M4x6mm | ||||
035 | 911104-2 | 0.83 | 1.01 | |
Fornitura d'acqua | ||||
036 | 168189-1 | 48.40 | 59.05 | |
Portarubinetto | ||||
037 | 343517-3 | 6.41 | 7.82 | |
Girevole del tubo | ||||
038 | 323601-0 | 3.96 | 4.83 | |
Tubo in vinile 5 | ||||
039 | 412079-3 | 1.24 | 1.51 | |
Vite a svasata 5x16 | ||||
040 | 912221-1 | 0.83 | 1.01 | |
Piastra Della Suola | ||||
041 | 163345-8 | 41.84 | 51.04 | |
Rondella di bloccaggio 5 | ||||
042 | 253184-5 | 0.83 | 1.01 | |
Vite a brugola 5x10 | ||||
043 | 922206-9 | 0.98 | 1.20 | |
Rondella di bloccaggio 5 | ||||
044 | 253184-5 | 0.83 | 1.01 | |
Vite a brugola 5x10 | ||||
045 | 922206-9 | 0.98 | 1.20 | |
Pulsante di sblocco | ||||
054 | 414169-8 | 0.83 | 1.01 | |
Pulsante di Avvio | ||||
055 | 414168-0 | 0.83 | 1.01 | |
Molla di compressione 3 * | ||||
056 | 231390-2 | 0.83 | 1.01 | |
Pezzo di connettore della batteria | ||||
057 | 643909-9 | 3.12 | 3.81 |
