Qui troverai tutte le parti e i disegni disponibili di “Makita 4101R”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

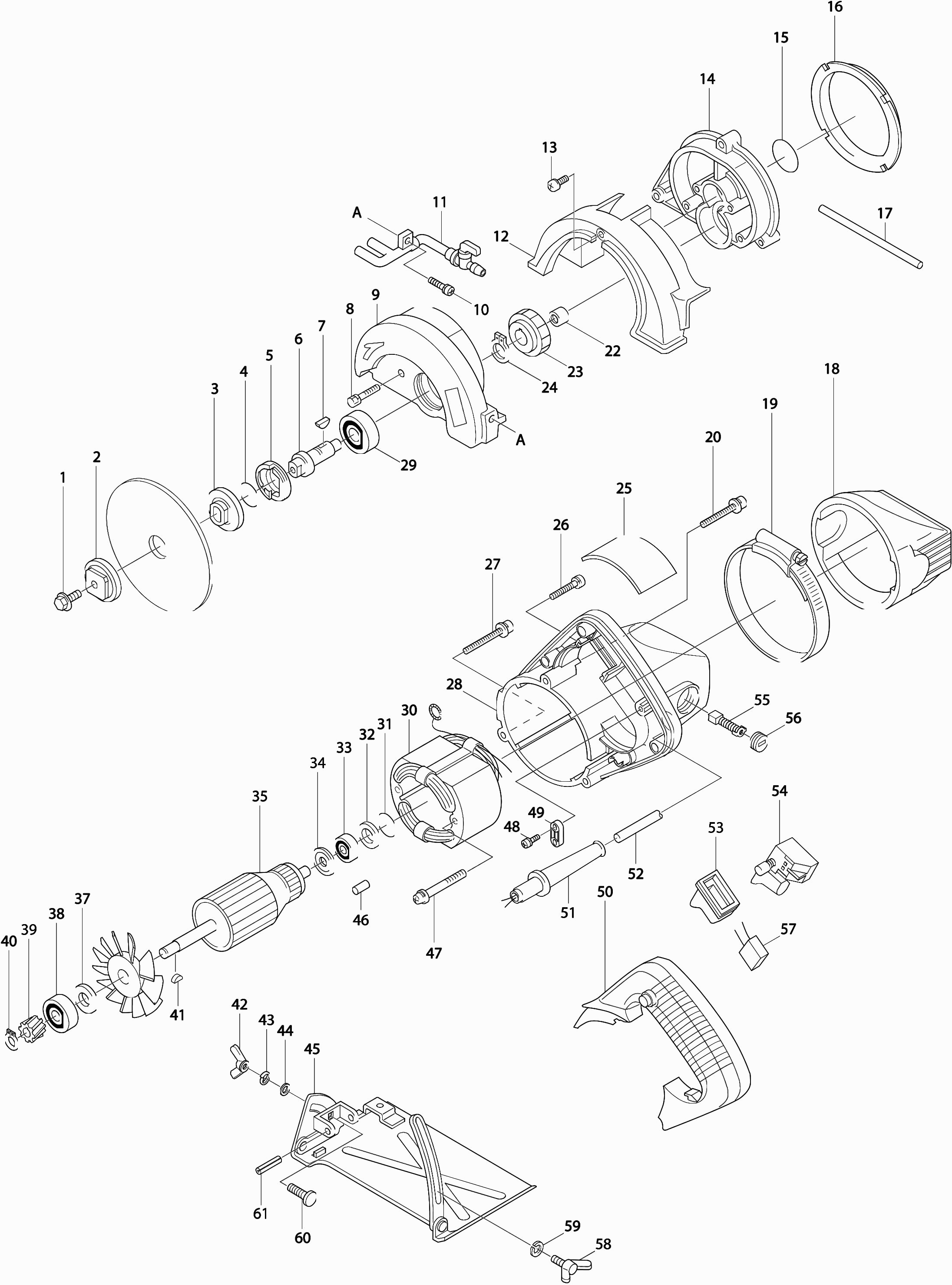

Disegni tecnici di Makita 4101R
Elenco parti di Makita 4101R
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone esagonale 6x17 | ||||
| 001 | 265226-3 | 1.00 | 1.22 | |
| Flangia esterna 36 | ||||
| 002 | 224081-2 | 7.20 | 8.78 | |
| Flangia interna 36 | ||||
| 003 | 224080-4 | 10.80 | 13.18 | |
| Anello O 18 | ||||
| 004 | 213255-0 | 1.20 | 1.46 | |
| Blocco Cuscinetto 19-33 | ||||
| 005 | 285815-8 | 2.40 | 2.93 | |
| Stantuffo | ||||
| 006 | 321197-5 | 30.80 | 37.58 | |
| Chiavetta elastica 4 | ||||
| 007 | 254001-2 | 1.00 | 1.22 | |
| Bullone esagonale 4x25 | ||||
| 008 | 925146-0 | 1.00 | 1.22 | |
| COPERTURA DI PROTEZIONE FISSA | ||||
| 009 | 151509-6 | 40.70 | 49.65 | |
| Vite di rubinetto 4x18 | ||||
| 010 | 265A48-7 | 1.00 | 1.22 | |
| Fornitura d'acqua | ||||
| 011 | 153409-6 | 19.80 | 24.16 | |
| Cappuccio di copertura 4100R-4101R * | ||||
| 012 | 410910-7 | 9.60 | 11.71 | |
| Vite 5x8 | ||||
| 013 | 911203-0 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 014 | 150926-7 | 48.40 | 59.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 015 | 213421-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 343289-0 | |||
| Guarnizione di gomma | ||||
| 017 | 423155-8 | 1.20 | 1.46 | |
| Tappo di copertura in gomma 4100R-4101R * | ||||
| 018 | 414074-9 | 8.40 | 10.25 | |
| Morsetto di tensione 100 | ||||
| 019 | 163282-6 | 6.00 | 7.32 | |
| Vite 5x36 | ||||
| 020 | 911258-5 | 1.00 | 1.22 | |
| Cuscinetto a rullini 810 | ||||
| 022 | 212004-2 | 4.80 | 5.86 | |
| Ingranaggio 41 | ||||
| 023 | 221777-6 | 13.20 | 16.10 | |
| Rondella di bloccaggio S-12 | ||||
| 024 | 961052-5 | 1.00 | 1.22 | |
| Vite 4x25 | ||||
| 026 | 911148-2 | 1.00 | 1.22 | |
| Vite 5x40 | ||||
| 027 | 911263-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 159183-4 | |||
| Cuscinetto a sfere 6201dw1 | ||||
| 029 | 211129-9 | 8.40 | 10.25 | |
| Campo 4101R * | ||||
| 030 | 520039-2 | 46.20 | 56.36 | |
| Anello O 18 | ||||
| 031 | 213262-3 | 1.20 | 1.46 | |
| Rondella 14 | ||||
| 032 | 253192-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 033 | 210043-6 | 2.40 | 2.93 | |
| Anello di isolamento | ||||
| 034 | 681613-2 | 1.00 | 1.22 | |
| Indotto 4100R-4101R * | ||||
| 035 | 516088-5 | 63.80 | 77.84 | |
| Rondella 9 | ||||
| 037 | 253741-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 629llb | ||||
| 038 | 210042-8 | 2.40 | 2.93 | |
| Ingranaggio 20 | ||||
| 039 | 221776-8 | 9.60 | 11.71 | |
| Anello di bloccaggio S-8 | ||||
| 040 | 961004-6 | 1.00 | 1.22 | |
| Spina di allineamento 3 | ||||
| 041 | 254002-0 | 1.00 | 1.22 | |
| Dado ad ali M6 | ||||
| 042 | 934301-3 | 1.20 | 1.46 | |
| Rondella elastica 6 A | ||||
| 043 | 253903-9 | 1.00 | 1.22 | |
| Rondella 6x12mm | ||||
| 044 | 941151-9 | 1.00 | 1.22 | |
| Piastra di base 4101R | ||||
| 045 | 168216-4 | 39.60 | 48.31 | |
| Spillo in Gomma 4 | ||||
| 046 | 263002-9 | 1.00 | 1.22 | |
| Vite 5X60 * | ||||
| 047 | 911681-4 | 1.20 | 1.46 | |
| Vite 4X18 | ||||
| 048 | 911133-5 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 049 | 687054-0 | 1.00 | 1.22 | |
| Copertura della maniglia 4100R-4101R * | ||||
| 050 | 414741-6 | 8.40 | 10.25 | |
| Passacavo 10-85 | ||||
| 051 | 682504-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 052 | 665383-1 | 10.80 | 13.18 | |
| Coperchio antipolvere per interruttore | ||||
| 053 | 421329-5 | 2.40 | 2.93 | |
| Interruttore | ||||
| 054 | 651225-5 | 10.80 | 13.18 | |
| Vite 3.5X7 | ||||
| 054A | 652008-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 191937-3 | |||
| Cappuccio porta spazzola di carbone | ||||
| 056 | 643515-0 | 1.00 | 1.22 | |
| Bullone ad ali 6x10 | ||||
| 058 | 251886-7 | 1.20 | 1.46 | |
| Rondella elastica 6 A | ||||
| 059 | 253903-9 | 1.00 | 1.22 | |
| Vite a testa scanalata M6x20 | ||||
| 060 | 251919-8 | 1.00 | 1.22 | |
| Spina elastica 6-32 | ||||
| 061 | 951219-3 | 1.00 | 1.22 | |
