Qui troverai tutte le parti e i disegni disponibili del 'Makita 3705'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

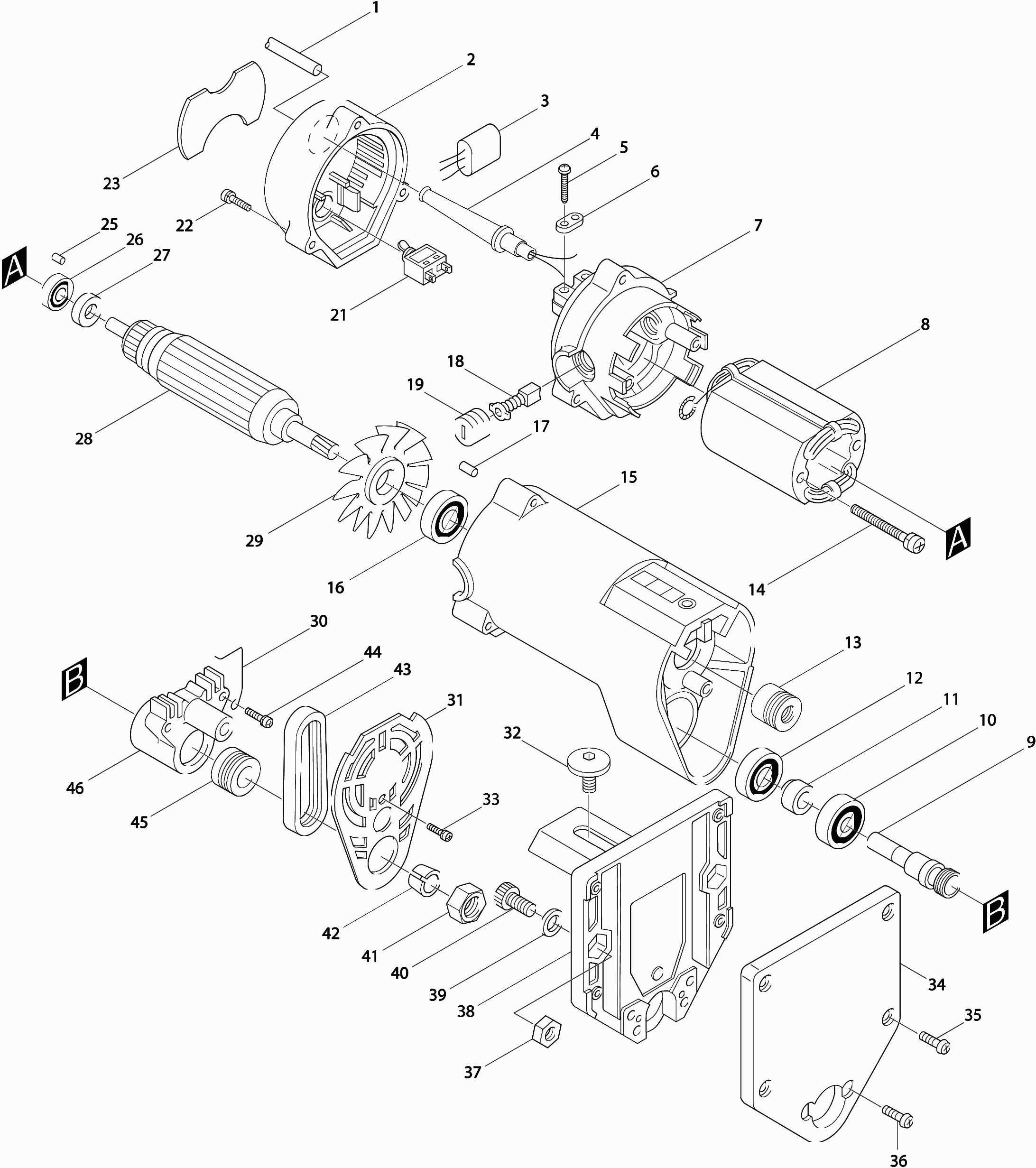

Disegno tecnico del modello Makita 3705
Elenco parti di ricambio del modello Makita 3705
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 001 | 665383-1 | 10.81 | 13.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 001T | 666066-6 | |||
| COPERTURA POSTERIORE | ||||
| 002 | 410062-4 | 6.58 | 8.03 | |
| Condensatore 0,1uf | ||||
| 003B | 645105-5 | 2.80 | 3.42 | |
| Passacavo 10-85 | ||||
| 004 | 682504-0 | 1.72 | 2.10 | |
| Passacavo 8-85 | ||||
| 004A | 682502-4 | 1.72 | 2.10 | |
| Vite 4x14 | ||||
| 005 | 911123-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005-2 | 265941-9 | |||
| Vite di rubinetto 4x18 | ||||
| 005-3 | 265A48-7 | 0.90 | 1.10 | |
| Staffa di serraggio | ||||
| 006 | 687031-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006D1 | 687063-9 | |||
| Casa del Motore Posteriore | ||||
| 007 | 159270-9 | 16.07 | 19.61 | |
| Casa del Motore Posteriore | ||||
| 007-1 | 159270-9 | 16.07 | 19.61 | |
| Campo 3705 * | ||||
| 008 | 521563-8 | 39.92 | 48.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008H | 527043-2 | |||
| Campo 3705 * | ||||
| 008H1 | 521563-8 | 39.92 | 48.70 | |
| ALBERO DI TRASMISSIONE | ||||
| 009 | 321517-3 | 24.88 | 30.35 | |
| Cuscinetto a sfere 6000llb | ||||
| 010 | 211061-7 | 7.44 | 9.08 | |
| Cuscinetto a sfere 6000llb | ||||
| 010-1 | 211061-7 | 7.44 | 9.08 | |
| Anello 10 | ||||
| 011 | 257095-6 | 3.83 | 4.67 | |
| Cuscinetto a sfere 6000llb | ||||
| 012 | 211061-7 | 7.44 | 9.08 | |
| Cuscinetto a sfere 6000 | ||||
| 012 | 211064-1 | 5.88 | 7.17 | |
| Puleggia cinghia V 3-19 | ||||
| 013 | 222088-2 | 5.88 | 7.17 | |
| Campo | ||||
| 014 | 911200-6 | 0.83 | 1.01 | |
| Campo | ||||
| 014-1 | 911200-6 | 0.83 | 1.01 | |
| Carcassa del motore 3705 | ||||
| 015 | 156942-7 | 23.74 | 28.96 | |
| Cuscinetto a sfere 6200llb | ||||
| 016 | 211066-7 | 4.58 | 5.59 | |
| Spillo in Gomma 4 | ||||
| 017 | 263002-9 | 0.83 | 1.01 | |
| Set di spazzole di carbone Cb-65 | ||||
| 018 | 191628-6 | 4.08 | 4.98 | |
| Set di spazzole di carbone Cb-65 | ||||
| 018A | 191628-6 | 4.08 | 4.98 | |
| Tappo portaspazzole | ||||
| 019 | 643550-8 | 0.83 | 1.01 | |
| Portainterruttore 3705 * | ||||
| 020 | 410069-0 | 1.72 | 2.10 | |
| Interruttore Sw-90 | ||||
| 021 | 651467-1 | 18.76 | 22.89 | |
| Interruttore Sw-90 | ||||
| 021A | 651467-1 | 18.76 | 22.89 | |
| VITE M4X40 | ||||
| 022 | 911168-6 | 0.83 | 1.01 | |
| Vite 4X40 | ||||
| 022 | 911170-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 854936-3 | |||
| Spillo in Gomma 4 | ||||
| 025 | 263014-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627llb | ||||
| 026 | 210025-8 | 2.80 | 3.42 | |
| Anello di isolamento | ||||
| 027 | 681614-0 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 511478-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 028E | 518070-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 028E1 | 511478-7 | |||
| Ventilatore 52 | ||||
| 029 | 241100-9 | 5.24 | 6.39 | |
| Barra di torsione | ||||
| 030 | 231930-6 | 1.06 | 1.29 | |
| Copriferro | ||||
| 031 | 341946-4 | 3.65 | 4.45 | |
| Bullone Allen M8x11 | ||||
| 032 | 265814-6 | 2.08 | 2.54 | |
| Vite 4x14 | ||||
| 033 | 911121-2 | 0.83 | 1.01 | |
| Vite 4x14 | ||||
| 033 | 911123-8 | 0.83 | 1.01 | |
| Protettore di suola | ||||
| 034 | 410061-6 | 9.52 | 11.61 | |
| Vite di regolazione M4x12 | ||||
| 035 | 915116-7 | 0.83 | 1.01 | |
| Vite di regolazione M4x12 | ||||
| 036 | 915116-7 | 0.83 | 1.01 | |
| Vite di regolazione M4x16 | ||||
| 036 | 915126-4 | 0.83 | 1.01 | |
| Dado esagonale M8 | ||||
| 037 | 931403-6 | 0.83 | 1.01 | |
| PIASTRA DI BASE CPL USA | ||||
| 038 | 168139-6 | 53.38 | 65.12 | |
| Rondella 8 | ||||
| 039 | 941202-8 | 0.83 | 1.01 | |
| Vite a brugola M8x12 | ||||
| 040 | 922412-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 763606-2 | |||
| Cinghia V 3-170 | ||||
| 043 | 225041-7 | 6.58 | 8.03 | |
| Vite 4X18 | ||||
| 044 | 911131-9 | 0.83 | 1.01 | |
| Puleggia cinghia V 3-23 | ||||
| 045 | 222087-4 | 6.16 | 7.52 | |
| Scatola del cuscinetto | ||||
| 046 | 315618-7 | 23.74 | 28.96 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 047 | 654502-4 | 0.83 | 1.01 | |
| Molla dello statore Cb 9 | ||||
| 048 | 654018-9 | 1.21 | 1.48 | |
