Qui troverai tutte le parti e i disegni disponibili del 'Makita 3612C'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

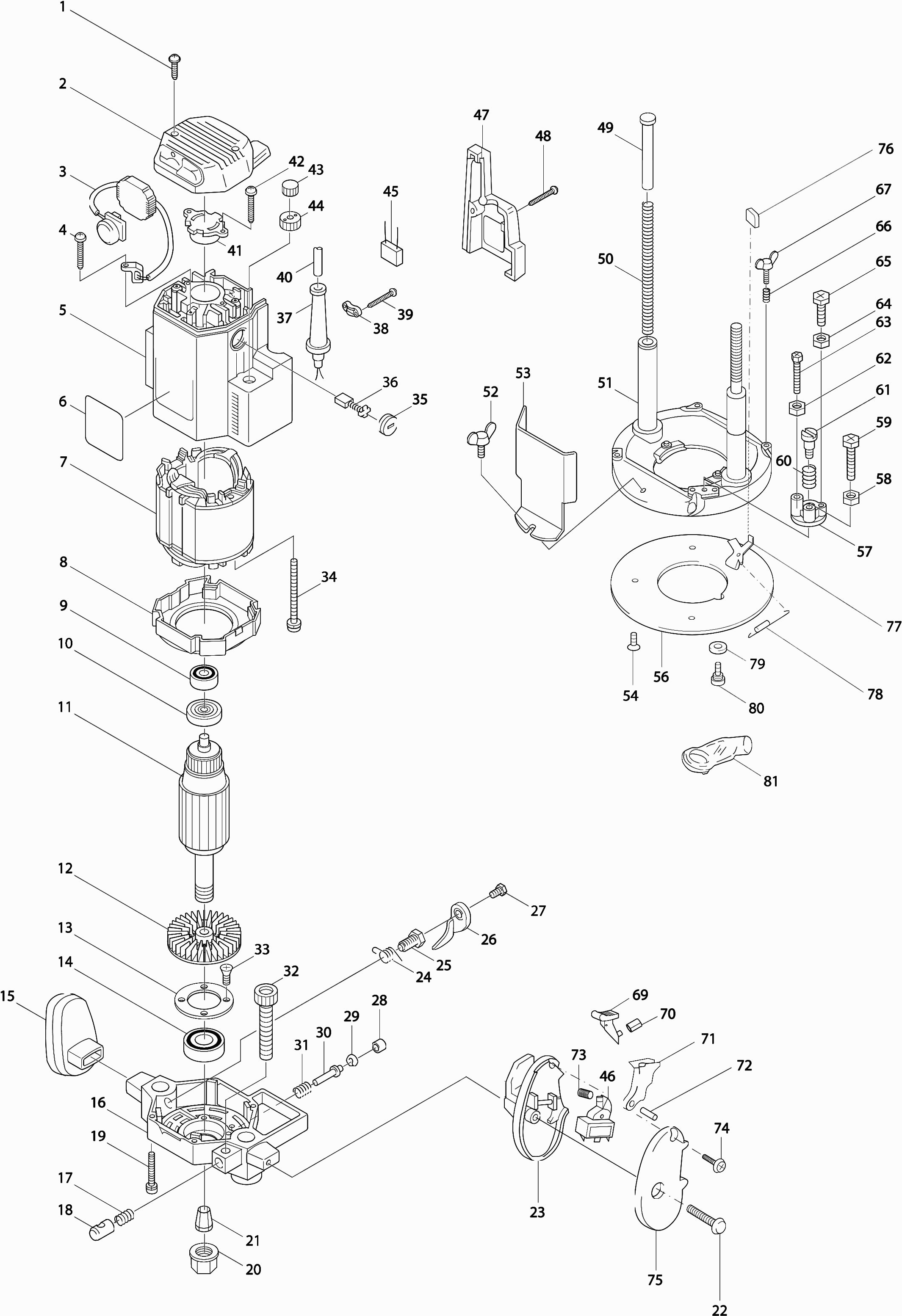

Disegno tecnico del modello Makita 3612C
Elenco parti di ricambio del modello Makita 3612C
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Vite per filettatura 5x20 | ||||
001 | 266021-4 | 0.83 | 1.01 | |
Cappuccio di copertura STM 1800 | ||||
002 | 415067-9 | 11.34 | 13.83 | |
Unità di controllo elettr | ||||
003 | 631151-4 | 97.39 | 118.82 | |
Vite di rubinetto 4x18 | ||||
004 | 265A48-7 | 0.83 | 1.01 | |
Custodia del motore | ||||
005 | 159650-9 | 55.40 | 67.59 | |
Portaspazzole di Carbone | ||||
005A | 643707-1 | 3.96 | 4.83 | |
Portaspazzole di Carbone | ||||
005B | 643707-1 | 3.96 | 4.83 | |
TARGHETTA | ||||
006 | 851513-2 | 2.71 | 3.31 | |
CAMPO | ||||
007 | 636013-1 | 54.24 | 66.17 | |
Piastra Intermedia | ||||
008 | 415069-5 | 3.96 | 4.83 | |
Cuscinetto a sfere 629ddw | ||||
009 | 211092-6 | 4.45 | 5.43 | |
Anello di isolamento 3612C | ||||
010 | 681631-0 | 12.80 | 15.62 | |
Indotto 3612C | ||||
011 | 516508-9 | 117.39 | 143.22 | |
Girante 74 | ||||
012 | 241861-1 | 12.22 | 14.91 | |
Blocco cuscinetto 50 | ||||
013 | 285657-0 | 1.46 | 1.78 | |
Cuscinetto a sfere 6004ddw DLM463 | ||||
014 | 210237-3 | 2.15 | 2.62 | |
Pulsante maniglia L | ||||
015 | 415070-0 | 9.24 | 11.27 | |
Supporto del motore | ||||
016 | 152567-5 | 34.95 | 42.64 | |
Molla a compressione 10 | ||||
017 | 231142-1 | 0.83 | 1.01 | |
Mezza Dado | ||||
018 | 323559-3 | 5.98 | 7.30 | |
Vite 5x40 | ||||
019 | 911263-2 | 0.83 | 1.01 | |
Spanmoer bovenfrees | ||||
020 | 763629-0 | 5.00 | 6.10 | |
Spantang 12mm bovenfrees | ||||
021 | 763628-2 | 22.00 | 26.84 | |
Vite a croce 6x45 | ||||
022 | 911368-8 | 0.83 | 1.01 | |
Pulsante manico R | ||||
023 | 415407-1 | 8.59 | 10.48 | |
Molla di torsione 15 | ||||
024 | 231618-8 | 2.84 | 3.46 | |
Bullone di bloccaggio M10 | ||||
025 | 266015-9 | 4.45 | 5.43 | |
Leva di blocco | ||||
026 | 344097-2 | 3.28 | 4.00 | |
Bullone esagonale 5x12 | ||||
027 | 265269-5 | 0.83 | 1.01 | |
Coperchio 11 | ||||
028 | 286235-9 | 0.83 | 1.01 | |
Anello di bloccaggio R-12 | ||||
029 | 962062-5 | 0.83 | 1.01 | |
Perno 6 | ||||
030 | 256606-4 | 1.46 | 1.78 | |
Molla di compressione 7 | ||||
031 | 231037-8 | 0.83 | 1.01 | |
Perno di impostazione della profondità | ||||
032 | 251861-3 | 2.48 | 3.03 | |
Vite a svasatura M4x14 | ||||
033 | 251295-0 | 0.83 | 1.01 | |
Vite 5x80 | ||||
034 | 911944-8 | 1.18 | 1.44 | |
Tappo portaspazzole | ||||
035 | 643700-5 | 0.98 | 1.20 | |
Koolborstel Set Cb-203 A | ||||
036 | 194991-6 | 6.38 | 7.78 | |
Passacavo 8-85 | ||||
037 | 682502-4 | 1.67 | 2.04 | |
Staffa di serraggio | ||||
038 | 687124-5 | 0.83 | 1.01 | |
Vite di rubinetto 4x18 | ||||
039 | 265A48-7 | 0.83 | 1.01 | |
Cavo di alimentazione 2x1.50 4.0mtr | ||||
040 | 695123-3 | 21.08 | 25.72 | |
Scatola del cuscinetto | ||||
041 | 316499-2 | 8.59 | 10.48 | |
Vite di rubinetto 4x18 | ||||
042 | 265A48-7 | 0.83 | 1.01 | |
DADO M10 | ||||
043 | 252625-8 | 2.36 | 2.88 | |
Dado in nylon M10 | ||||
044 | 410129-8 | 1.39 | 1.70 | |
CONDENSATORE | ||||
045 | 645173-8 | 8.21 | 10.02 | |
Interruttore Sw-118 | ||||
046 | 651430-4 | 21.08 | 25.72 | |
COPERTURA | ||||
047 | 415409-7 | 8.59 | 10.48 | |
Vite di rubinetto 4x18 | ||||
048 | 265A48-7 | 0.83 | 1.01 | |
Barra Della Molla | ||||
049 | 314062-5 | 2.38 | 2.90 | |
Molla di pressione 11 * | ||||
050 | 231329-5 | 1.46 | 1.78 | |
Tampone per piedi | ||||
051 | 151407-4 | 92.17 | 112.45 | |
Dado ad ali M5x10mm - 164095-8 | ||||
052 | 265760-3 | 0.83 | 1.01 | |
Transp. cappuccio di protezione | ||||
053 | 410128-0 | 3.97 | 4.84 | |
Vite a testa svasata 4x10 | ||||
054 | 912112-6 | 0.83 | 1.01 | |
Bullone 5x10 | ||||
055 | 266016-7 | 3.12 | 3.81 | |
Piastra di piede | ||||
056 | 413063-1 | 10.50 | 12.81 | |
Fermo di profondità 3612Br * | ||||
057 | 134205-1 | 21.23 | 25.90 | |
Dado Esagonale M5 | ||||
058 | 931202-6 | 0.83 | 1.01 | |
Bullone esagonale 5x28 | ||||
059 | 265335-8 | 0.83 | 1.01 | |
Molla a compressione 12 | ||||
060 | 231231-2 | 0.83 | 1.01 | |
Vite M6 | ||||
061 | 251423-7 | 2.36 | 2.88 | |
Dado Esagonale M5 | ||||
062 | 931202-6 | 0.83 | 1.01 | |
Bullone di campo M5x40 | ||||
063 | 265336-6 | 0.83 | 1.01 | |
Dado Esagonale M5 | ||||
064 | 931202-6 | 0.83 | 1.01 | |
Bullone esagonale 5x16 | ||||
065 | 265333-2 | 0.83 | 1.01 | |
Molla di compressione 7 | ||||
066 | 231240-1 | 0.83 | 1.01 | |
Vite ad ali 5x15 | ||||
067 | 924216-2 | 0.83 | 1.01 | |
Pulsante di rilascio | ||||
069 | 415411-0 | 1.18 | 1.44 | |
Molla di compressione 4 | ||||
070 | 233024-3 | 0.83 | 1.01 | |
Bottone dell'interruttore | ||||
071 | 415158-6 | 3.12 | 3.81 | |
Penna 3 | ||||
072 | 256221-4 | 0.83 | 1.01 | |
Molla di compressione 5 | ||||
073 | 231372-4 | 0.83 | 1.01 | |
Vite di rubinetto 4x18 | ||||
074 | 265A48-7 | 0.83 | 1.01 | |
Coperchio del bottone | ||||
075 | 415408-9 | 5.71 | 6.97 | |
Cappuccio 14 3612 * | ||||
076 | 286239-1 | 1.18 | 1.44 | |
Piastra di Blocco | ||||
077 | 344098-0 | 7.22 | 8.81 | |
Molla a compressione 5 * | ||||
078 | 231794-8 | 2.36 | 2.88 | |
Rondella di bloccaggio 5 | ||||
079 | 253811-4 | 0.83 | 1.01 | |
Bullone 5x10 | ||||
080 | 266016-7 | 3.12 | 3.81 | |
Stofafzuigadapter bovenfrees | ||||
081 | 415412-8 | 6.00 | 7.32 |
