Qui troverai tutte le parti e i disegni disponibili di “Makita 2012NB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

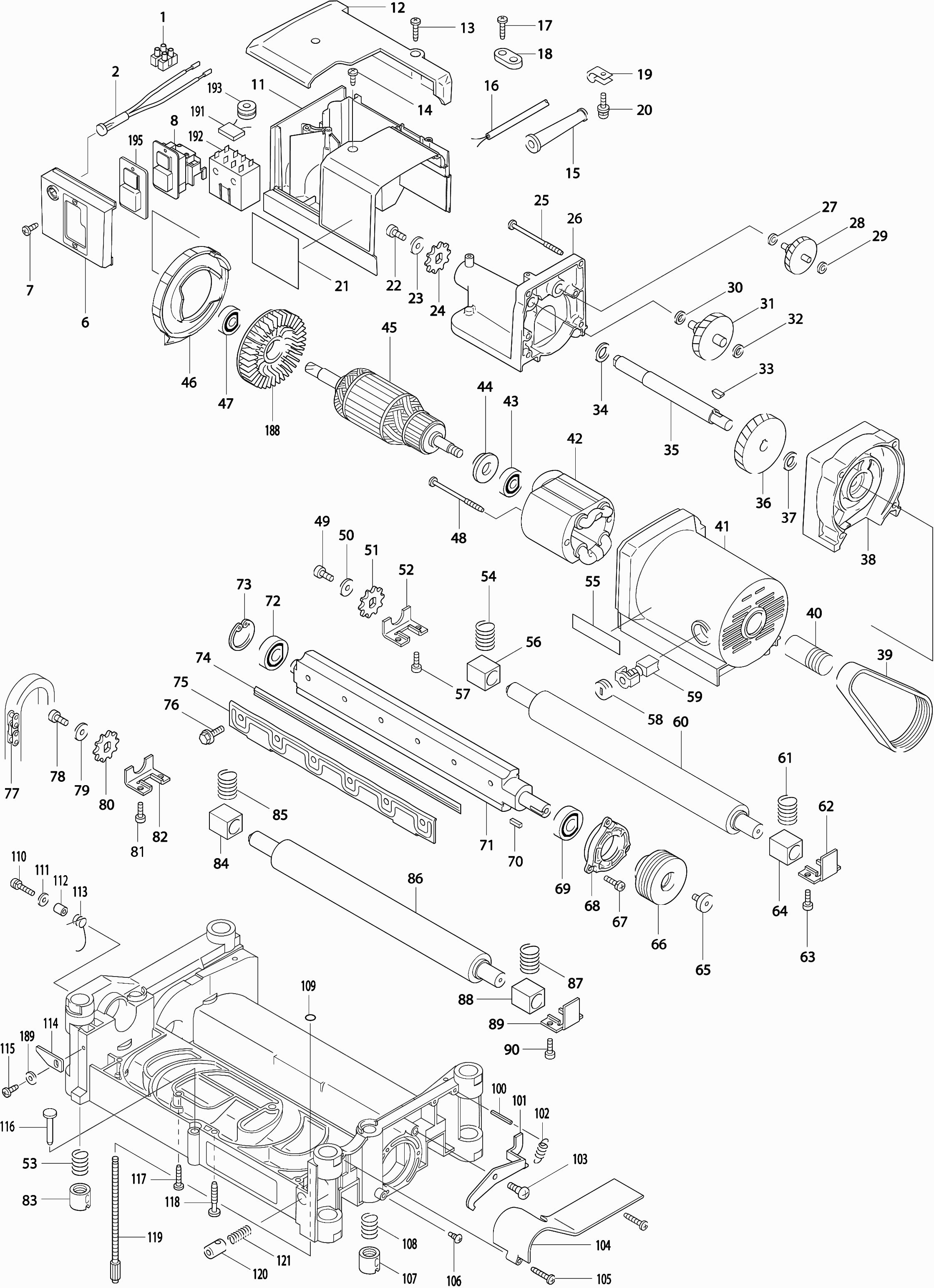

Disegni tecnici di Makita 2012NB
Elenco parti di Makita 2012NB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco terminale | ||||
| 001 | 654561-8 | 3.60 | 4.39 | |
| Lampada indicatrice | ||||
| 002 | 631371-0 | 9.60 | 11.71 | |
| Pannello di comando | ||||
| 006 | 418416-9 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 251991-0 | |||
| Unità di commutazione | ||||
| 008 | 632519-7 | 24.20 | 29.52 | |
| Cassa dell'interruttore | ||||
| 011 | 417041-3 | 8.40 | 10.25 | |
| Coperchio della scatola degli interruttori | ||||
| 012 | 417038-2 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 013 | 265A48-7 | 1.00 | 1.22 | |
| Vite autoformante M4x12mm Ck | ||||
| 014 | 266026-4 | 1.00 | 1.22 | |
| Passacavo 10-85 | ||||
| 015 | 682504-0 | 2.40 | 2.93 | |
| Passacavo 9.3-85 | ||||
| 015 | 682516-3 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 016 | 695123-3 | 22.00 | 26.84 | |
| Vite di rubinetto 4x18 | ||||
| 017 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 018 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 018 | 687124-5 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 018-2 | 687124-5 | 1.00 | 1.22 | |
| Rilievo di tensione | ||||
| 019 | 687042-7 | 1.00 | 1.22 | |
| Vite 4x16 A | ||||
| 020 | 911526-6 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 021 | 851968-1 | 3.60 | 4.39 | |
| Vite a testa esagonale M6x12 | ||||
| 022 | 922312-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 023 | 267080-1 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 024 | 221525-3 | 1.20 | 1.46 | |
| Autoperforante Pt 5x75 | ||||
| 025 | 266059-9 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 026 | 151739-9 | 17.60 | 21.47 | |
| Cuscinetto di scorrimento 6 | ||||
| 026A | 214014-5 | 7.20 | 8.78 | |
| Cuscinetto di Scorrimento 8 6905H * | ||||
| 026B | 214022-6 | 1.20 | 1.46 | |
| Cuscinetto di scorrimento 14 | ||||
| 026C | 214156-5 | 1.20 | 1.46 | |
| Perno 6 | ||||
| 026D | 256041-6 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 027 | 253715-0 | 1.20 | 1.46 | |
| Unità di Ingranaggio 8-50 | ||||
| 028 | 226134-3 | 10.80 | 13.18 | |
| Rondella 6 | ||||
| 029 | 253715-0 | 1.20 | 1.46 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 030 | 253215-0 | 1.00 | 1.22 | |
| Unità ingranaggio 8-46 | ||||
| 031 | 226135-1 | 10.80 | 13.18 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 032 | 253215-0 | 1.00 | 1.22 | |
| Chiavetta elastica 4 | ||||
| 033 | 254001-2 | 1.00 | 1.22 | |
| Rondella 14 | ||||
| 034 | 253760-5 | 1.00 | 1.22 | |
| ALBERO DI TRASMISSIONE | ||||
| 035 | 323923-8 | 10.80 | 13.18 | |
| Ingranaggio 47 | ||||
| 036 | 226518-5 | 10.80 | 13.18 | |
| Rondella 12 | ||||
| 037 | 253744-3 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 038 | 151738-1 | 19.80 | 24.16 | |
| Cuscinetto di scorrimento 6 | ||||
| 038A | 214014-5 | 7.20 | 8.78 | |
| Cuscinetto di Scorrimento 8 6905H * | ||||
| 038B | 214022-6 | 1.20 | 1.46 | |
| Cuscinetto di scorrimento 12 * | ||||
| 038C | 214109-4 | 1.20 | 1.46 | |
| Cinghia a V 8-341 | ||||
| 039 | 225083-1 | 14.30 | 17.45 | |
| Puleggia per cinghia a V 8-23.5 | ||||
| 040 | 222155-3 | 3.60 | 4.39 | |
| Custodia del motore | ||||
| 041 | 151737-3 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041A | 643653-8 | |||
| Campo 2012Nb | ||||
| 042 | 526104-5 | 46.20 | 56.36 | |
| Molla dello statore Cb5 | ||||
| 042A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 042B | 654502-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6200dw | ||||
| 043 | 211087-9 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6200llb | ||||
| 043 | 211066-7 | 4.80 | 5.86 | |
| Anello di isolamento | ||||
| 044 | 681623-9 | 1.20 | 1.46 | |
| Indotto 2012Nb | ||||
| 045 | 516813-4 | 45.49 | 55.50 | |
| Piastra intermedia 2012Nb | ||||
| 046 | 417033-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200dw | ||||
| 047 | 211087-9 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6200llb | ||||
| 047 | 211066-7 | 4.80 | 5.86 | |
| Autoperforante Pt 5x75 | ||||
| 048 | 266059-9 | 2.40 | 2.93 | |
| Vite a testa esagonale M6x12 | ||||
| 049 | 922312-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 050 | 267080-1 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 051 | 221525-3 | 1.20 | 1.46 | |
| CAPPUCCIO PROTETTIVO | ||||
| 052 | 343844-8 | 2.40 | 2.93 | |
| Molla a compressione 15 | ||||
| 053 | 233016-2 | 1.00 | 1.22 | |
| Molla a compressione 13 | ||||
| 054 | 231459-2 | 1.20 | 1.46 | |
| Etichetta "makita" | ||||
| 055 | 819064-1 | 2.40 | 2.93 | |
| Cuscinetto di Scorrimento 17 | ||||
| 056 | 214251-1 | 2.40 | 2.93 | |
| Vite a brugola 5x16 | ||||
| 057 | 922221-3 | 1.00 | 1.22 | |
| Tappo portaspazzole | ||||
| 058 | 643650-4 | 1.20 | 1.46 | |
| Tappo portaspazzole | ||||
| 058-1 | 643650-4 | 1.20 | 1.46 | |
| Set di spazzole di carbone CB-153 | ||||
| 059 | 194985-1 | 4.80 | 5.86 | |
| RULLO DI TRASCINAMENTO | ||||
| 060 | 162216-6 | 112.20 | 136.88 | |
| Molla di compressione 13a | ||||
| 061 | 233392-4 | 1.00 | 1.22 | |
| CAPPUCCIO PROTETTIVO | ||||
| 062 | 341685-6 | 2.40 | 2.93 | |
| Vite a brugola 5x16 | ||||
| 063 | 922221-3 | 1.00 | 1.22 | |
| Cuscinetto di Scorrimento 17 | ||||
| 064 | 214251-1 | 2.40 | 2.93 | |
| Vite a testa esagonale M6x12 | ||||
| 065 | 265854-4 | 4.80 | 5.86 | |
| Puleggia per cinghia a V 8-54 | ||||
| 066 | 222154-5 | 16.50 | 20.13 | |
| Vite 4x16 A | ||||
| 067 | 911526-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere | ||||
| 068 | 317259-5 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6202llb | ||||
| 069 | 211228-7 | 8.40 | 10.25 | |
| Chiavetta elastica 4 | ||||
| 070 | 254204-8 | 1.20 | 1.46 | |
| Rullo scalpello | ||||
| 071 | 323928-8 | 105.60 | 128.83 | |
| Cuscinetto a sfere 6202llb | ||||
| 072 | 211228-7 | 8.40 | 10.25 | |
| Anello di bloccaggio R-35 | ||||
| 073 | 962153-2 | 1.00 | 1.22 | |
| HSS WISSELBEITELS 306MM | ||||
| 074 | 793346-8 | 29.00 | 35.38 | |
| Piastra di bloccaggio dello scalpello | ||||
| 075 | 343682-8 | 26.40 | 32.21 | |
| Bullone a flangia M6x17 | ||||
| 076 | 251609-3 | 1.00 | 1.22 | |
| Catena 35-46 2012Nb | ||||
| 077 | 225520-5 | 10.80 | 13.18 | |
| Vite a testa esagonale M6x12 | ||||
| 078 | 922312-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 079 | 267080-1 | 1.00 | 1.22 | |
| Ingranaggio 10 | ||||
| 080 | 221525-3 | 1.20 | 1.46 | |
| Vite a brugola 5x16 | ||||
| 081 | 922221-3 | 1.00 | 1.22 | |
| CAPPUCCIO PROTETTIVO | ||||
| 082 | 343844-8 | 2.40 | 2.93 | |
| Dado M14 | ||||
| 083 | 252426-4 | 11.00 | 13.42 | |
| Cuscinetto di Scorrimento 17 | ||||
| 084 | 214251-1 | 2.40 | 2.93 | |
| Molla a compressione 13 | ||||
| 085 | 231459-2 | 1.20 | 1.46 | |
| RULLO DI TRASCINAMENTO | ||||
| 086 | 162216-6 | 112.20 | 136.88 | |
| Molla di compressione 13a | ||||
| 087 | 233392-4 | 1.00 | 1.22 | |
| Cuscinetto di Scorrimento 17 | ||||
| 088 | 214251-1 | 2.40 | 2.93 | |
| CAPPUCCIO PROTETTIVO | ||||
| 089 | 341685-6 | 2.40 | 2.93 | |
| Vite a brugola 5x16 | ||||
| 090 | 922221-3 | 1.00 | 1.22 | |
| Ingranaggio 15 | ||||
| 091 | 226786-0 | 2.40 | 2.93 | |
| Rondella 10 | ||||
| 092 | 253828-7 | 1.00 | 1.22 | |
| Blocco di montaggio dell'asse | ||||
| 093 | 417034-0 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x25 | ||||
| 094 | 266040-0 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 095 | 323926-2 | 7.20 | 8.78 | |
| Blocco di montaggio dell'asse | ||||
| 096 | 417034-0 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x25 | ||||
| 097 | 266040-0 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 098 | 253828-7 | 1.00 | 1.22 | |
| Ingranaggio 15 | ||||
| 099 | 226786-0 | 2.40 | 2.93 | |
| Spinotto elastico 4-28 | ||||
| 100 | 951122-8 | 1.00 | 1.22 | |
| Piastra di Blocco | ||||
| 101 | 344815-8 | 1.20 | 1.46 | |
| Molla di trazione 5 | ||||
| 102 | 231793-0 | 2.40 | 2.93 | |
| Vite a croce M5 | ||||
| 103 | 251283-7 | 1.20 | 1.46 | |
| Copertura Cintura | ||||
| 104 | 417035-8 | 1.20 | 1.46 | |
| Vite autofilettante Ct 4x25 | ||||
| 105 | 266040-0 | 1.00 | 1.22 | |
| VITE 5X12 | ||||
| 106 | 251322-3 | 1.00 | 1.22 | |
| Dado M14l | ||||
| 107 | 252427-2 | 11.00 | 13.42 | |
| Molla a compressione 15 | ||||
| 108 | 233016-2 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 109 | 213009-5 | 1.00 | 1.22 | |
| Vite Vk 20mm | ||||
| 110 | 911233-1 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 111 | 253194-2 | 1.00 | 1.22 | |
| Rondella 6 2012Nb | ||||
| 112 | 257600-9 | 1.20 | 1.46 | |
| Molla di torsione 9 2012Nb | ||||
| 113 | 231588-1 | 1.20 | 1.46 | |
| Punto di marcatura | ||||
| 114 | 344068-9 | 2.40 | 2.93 | |
| Vite autoformante M4x12mm Ck | ||||
| 115 | 266026-4 | 1.00 | 1.22 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 116 | 322229-1 | 2.40 | 2.93 | |
| Vite autofilettante Ct 4x25 | ||||
| 117 | 266040-0 | 1.00 | 1.22 | |
| Vite auto-filettante Pt 5x30 | ||||
| 118 | 266173-1 | 1.00 | 1.22 | |
| Bullone di regolazione profondità M6x135mm | ||||
| 119 | 265736-0 | 6.00 | 7.32 | |
| Dado | ||||
| 120 | 323927-0 | 6.00 | 7.32 | |
| Molla di compressione 11 | ||||
| 121 | 231226-5 | 1.00 | 1.22 | |
| Penna 8 | ||||
| 122 | 256688-6 | 3.60 | 4.39 | |
| Manopola 45 | ||||
| 123 | 271296-2 | 2.40 | 2.93 | |
| Leva | ||||
| 124 | 272028-0 | 3.60 | 4.39 | |
| Leva | ||||
| 124-1 | 272028-0 | 3.60 | 4.39 | |
| Anello di arresto E-6 A | ||||
| 125 | 961012-7 | 1.00 | 1.22 | |
| Spinotto elastico 4-28 | ||||
| 126 | 951122-8 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 127 | 265C32-4 | 1.00 | 1.22 | |
| Piastra maniglia | ||||
| 128 | 317760-0 | 2.40 | 2.93 | |
| Piastra maniglia | ||||
| 128-1 | 317760-0 | 2.40 | 2.93 | |
| Piastra Intermedia | ||||
| 129 | 417032-4 | 1.20 | 1.46 | |
| Scala | ||||
| 130 | 816358-5 | 3.60 | 4.39 | |
| Bullone Allen M10x25 | ||||
| 131 | 266240-2 | 1.20 | 1.46 | |
| Coperchio superiore 2012Nb | ||||
| 132 | 153781-6 | 58.30 | 71.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 132-2 | 153779-3 | |||
| Etichetta indicatrice | ||||
| 132A | 816359-3 | 2.40 | 2.93 | |
| Etichetta di avvertimento | ||||
| 132B | 817737-0 | 2.40 | 2.93 | |
| Porta cassetta degli attrezzi | ||||
| 133 | 417036-6 | 2.40 | 2.93 | |
| Piastra di guida chip | ||||
| 134 | 165379-7 | 9.60 | 11.71 | |
| Piastra di guida chip | ||||
| 134-1 | 165379-7 | 9.60 | 11.71 | |
| Porta cassetta degli attrezzi | ||||
| 135 | 417036-6 | 2.40 | 2.93 | |
| Vite di bloccaggio M5X10 | ||||
| 136 | 265716-6 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 137 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 138 | 265A48-7 | 1.00 | 1.22 | |
| Piastra di guida | ||||
| 139 | 344816-6 | 19.80 | 24.16 | |
| Vite autoformante M4x12mm Ck | ||||
| 140 | 266026-4 | 1.00 | 1.22 | |
| Piastra di montaggio | ||||
| 141 | 344819-0 | 2.40 | 2.93 | |
| Vite 4x16 A | ||||
| 142 | 911526-6 | 1.00 | 1.22 | |
| Coperchio Laterale | ||||
| 143 | 417040-5 | 9.60 | 11.71 | |
| Trave di rinforzo | ||||
| 144 | 344820-5 | 3.60 | 4.39 | |
| Vite esagonale M6x16 | ||||
| 145 | 922323-5 | 1.00 | 1.22 | |
| Vite M8 | ||||
| 146 | 251217-0 | 2.40 | 2.93 | |
| Rondella elastica 10 | ||||
| 147 | 253932-2 | 1.00 | 1.22 | |
| Vite 4x8 | ||||
| 148 | 911109-2 | 1.00 | 1.22 | |
| BRACCIO | ||||
| 149 | 344818-2 | 2.40 | 2.93 | |
| Piastra Inferiore | ||||
| 150 | 344817-4 | 14.30 | 17.45 | |
| Bullone Allen M10x25 | ||||
| 151 | 266240-2 | 1.20 | 1.46 | |
| Bullone esagonale M5X12 5621Rd * | ||||
| 152 | 266213-5 | 1.00 | 1.22 | |
| Vite L | ||||
| 153 | 323925-4 | 8.40 | 10.25 | |
| Pilastro 20 | ||||
| 154 | 331562-0 | 11.00 | 13.42 | |
| Sottotavolo | ||||
| 155 | 317763-4 | 93.50 | 114.07 | |
| Sottotavolo | ||||
| 155-1 | 317763-4 | 93.50 | 114.07 | |
| Vite R | ||||
| 156 | 323924-6 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 157 | 151886-6 | |||
| Coperchio laterale 2012Nb A | ||||
| 157-1 | 142383-3 | 8.40 | 10.25 | |
| Scala | ||||
| 157A | 816354-3 | 3.60 | 4.39 | |
| Vite 4x16 A | ||||
| 158 | 911526-6 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 159 | 232195-3 | 1.00 | 1.22 | |
| Vite autoformante M4x12mm Ck | ||||
| 160 | 266026-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000ddw | ||||
| 161 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 161 | 210315-9 | 6.00 | 7.32 | |
| Blocco del cuscinetto | ||||
| 162 | 285698-6 | 1.20 | 1.46 | |
| Vite autoformante M4x12mm Ck | ||||
| 163 | 266026-4 | 1.00 | 1.22 | |
| Spina 4 | ||||
| 164 | 268075-7 | 1.00 | 1.22 | |
| Dado M10x17 | ||||
| 165 | 252164-8 | 1.20 | 1.46 | |
| Ingranaggio 15 | ||||
| 166 | 226791-7 | 2.40 | 2.93 | |
| Piastra ingranaggio | ||||
| 167 | 317260-0 | 6.00 | 7.32 | |
| Pallina di acciaio 5.6 | ||||
| 168 | 216041-8 | 1.00 | 1.22 | |
| Dado esagonale M8 | ||||
| 169 | 931403-6 | 1.00 | 1.22 | |
| Bullone esagonale 5X20 LF1000 A | ||||
| 170 | 265550-4 | 1.00 | 1.22 | |
| Bullone Allen M8x16 | ||||
| 171 | 265846-3 | 1.00 | 1.22 | |
| Cappuccio del ingranaggio | ||||
| 172 | 417030-8 | 1.20 | 1.46 | |
| Vite autoformante M4x12mm Ck | ||||
| 173 | 266026-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000ddw | ||||
| 174 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 174 | 210315-9 | 6.00 | 7.32 | |
| Blocco del cuscinetto | ||||
| 175 | 285698-6 | 1.20 | 1.46 | |
| Vite autoformante M4x12mm Ck | ||||
| 176 | 266026-4 | 1.00 | 1.22 | |
| Spina 4 | ||||
| 177 | 268075-7 | 1.00 | 1.22 | |
| Dado M10x17 | ||||
| 178 | 252164-8 | 1.20 | 1.46 | |
| Ingranaggio 15 | ||||
| 179 | 226791-7 | 2.40 | 2.93 | |
| Piastra ingranaggio | ||||
| 180 | 317260-0 | 6.00 | 7.32 | |
| Pallina di acciaio 5.6 | ||||
| 181 | 216041-8 | 1.00 | 1.22 | |
| Dado esagonale M8 | ||||
| 182 | 931403-6 | 1.00 | 1.22 | |
| Bullone esagonale 5X20 LF1000 A | ||||
| 183 | 265550-4 | 1.00 | 1.22 | |
| Bullone Allen M8x16 | ||||
| 184 | 265846-3 | 1.00 | 1.22 | |
| Cappuccio del ingranaggio | ||||
| 185 | 417030-8 | 1.20 | 1.46 | |
| Vite autoformante M4x12mm Ck | ||||
| 186 | 266026-4 | 1.00 | 1.22 | |
| TELAIO | ||||
| 187 | 153731-1 | 115.50 | 140.91 | |
| TELAIO | ||||
| 187-1 | 153731-1 | 115.50 | 140.91 | |
| Etichetta di avvertimento | ||||
| 187A | 817283-3 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 188 | 240003-4 | |||
| Rondella 4 | ||||
| 189 | 941051-3 | 1.00 | 1.22 | |
| Condensatore 0,22uF | ||||
| 191 | 645190-8 | 2.40 | 2.93 | |
| RELAIS | ||||
| 192 | 638897-3 | 58.30 | 71.13 | |
| RELAIS | ||||
| 192-2 | 638897-3 | 58.30 | 71.13 | |
| Filtro di linea | ||||
| 193 | 688106-0 | 3.60 | 4.39 | |
| Filtro di linea | ||||
| 193-1 | 688131-1 | 1.00 | 1.22 | |
| Catena 03-1 5x 2,5 DIN 8187 | ||||
| 194 | 282017-7 | 2.40 | 2.93 | |
| Cappuccio antipolvere | ||||
| 195 | 414301-4 | 1.20 | 1.46 | |
