Qui troverai tutte le parti e i disegni disponibili di “Hikoki WR22SA”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

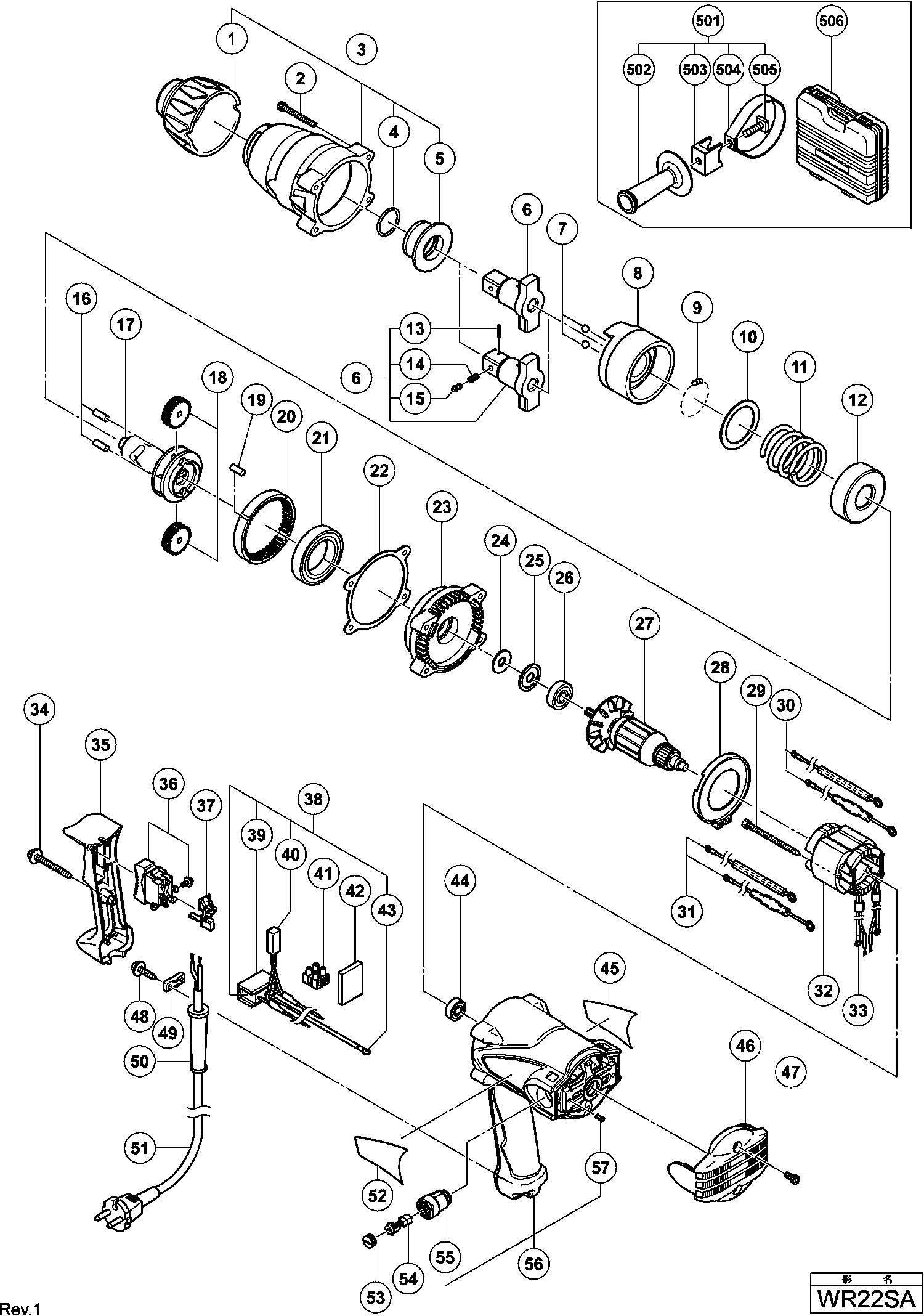

Disegni tecnici di Hikoki WR22SA
Elenco parti di Hikoki WR22SA
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 324008 | 10.95 | 13.36 | |
| Vite con brugola e blocco sigillo M5x45 | ||||
| 2 | 323994 | 3.30 | 4.03 | |
| Cassa del martello | ||||
| 3 | 324006 | 78.79 | 96.12 | |
| Anello O (p-28) | ||||
| 4 | 971028 | 2.55 | 3.11 | |
| Boccola di metallo | ||||
| 5 | 324007 | 13.75 | 16.78 | |
| Set d'Incudine | ||||
| 6 | 324021 | 154.55 | 188.55 | |
| Incudine (a) | ||||
| 6 | 324013 | 99.14 | 120.95 | |
| Pallina di acciaio D7.14 (10 pezzi) | ||||
| 7 | 959151 | 1.35 | 1.65 | |
| Martello | ||||
| 8 | 324005 | 90.48 | 110.38 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 9 | 959155 | 1.04 | 1.27 | |
| Rondella | ||||
| 10 | 324004 | 1.65 | 2.01 | |
| Molla | ||||
| 11 | 324002 | 20.21 | 24.66 | |
| Portamolla | ||||
| 12 | 324001 | 13.05 | 15.92 | |
| Spina ruotante D2x14 (10 pezzi) | ||||
| 13 | 949507 | 1.65 | 2.01 | |
| Molla | ||||
| 14 | 992571 | 1.05 | 1.28 | |
| Stantuffo | ||||
| 15 | 992572 | 19.94 | 24.32 | |
| Albero dell'ingranaggio | ||||
| 16 | 971016 | 4.05 | 4.94 | |
| BARRA TOMMY | ||||
| 17 | 324003 | 81.68 | 99.64 | |
| Set di ingranaggi in folle (2 pezzi) | ||||
| 18 | 318448 | 32.18 | 39.25 | |
| Rullo ad ago | ||||
| 19 | 991449 | 1.05 | 1.28 | |
| Anello ingranaggio (vecchio 971025) | ||||
| 20 | 985303 | 32.18 | 39.25 | |
| Cuscinetto a sfere 6908zz-n | ||||
| 21 | 6908ZN | 18.98 | 23.15 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 22 | 323995 | 1.65 | 2.01 | |
| Coperchio interno | ||||
| 23 | 323999 | 18.98 | 23.15 | |
| Imballaggio Di Feltro | ||||
| 24 | 323996 | 1.65 | 2.01 | |
| Rondella di tenuta per Wh14 | ||||
| 25 | 971012 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6200 Dd | ||||
| 26 | 6200DD | 6.00 | 7.32 | |
| STATORE 230V | ||||
| 27 | 360700E | 119.63 | 145.94 | |
| Guida per ventilatore | ||||
| 28 | 323998 | 3.30 | 4.03 | |
| Vite D5x70 | ||||
| 29 | 961400 | 1.04 | 1.27 | |
| Cavo di collegamento interno (bianco) Fdv16vb2 | ||||
| 30 | 324017 | 18.15 | 22.14 | |
| Cavo di collegamento interno (nero) Fdv16vb2 | ||||
| 31 | 324018 | 18.15 | 22.14 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 32 | 340620E | 84.56 | 103.17 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 33 | 960356 | 3.00 | 3.66 | |
| Vite di taraudage (con flangia) D4x35 (nero) | ||||
| 34 | 303694 | 1.04 | 1.27 | |
| Copertura del Manico | ||||
| 35 | 324020 | 9.90 | 12.08 | |
| Interruttore | ||||
| 36 | 985103 | 32.18 | 39.25 | |
| Porta Interruttore | ||||
| 37 | 323768 | 1.65 | 2.01 | |
| CONDENSATORE | ||||
| 38 | 324319 | 26.26 | 32.04 | |
| Gomma | ||||
| 39 | 930153 | 1.04 | 1.27 | |
| Supporto (b) per suppressore di rumore | ||||
| 40 | 316186 | 1.65 | 2.01 | |
| Terminale | ||||
| 41 | 958308Z | 5.55 | 6.77 | |
| PIATTO AD ANGOLO | ||||
| 42 | 324023 | 1.50 | 1.83 | |
| Terminale | ||||
| 43 | 961419Z | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 44 | 608VVM | 5.70 | 6.95 | |
| Coperchio Posteriore | ||||
| 46 | 323997 | 9.90 | 12.08 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 47 | 877839 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 49 | 937631 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| 50 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 50 | 938051 | 1.04 | 1.27 | |
| Cavo 230 Volt Gbr | ||||
| 51 | 500450Z | 31.63 | 38.58 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 51 | 500461Z | 17.88 | 21.81 | |
| Cavo | ||||
| 51 | 500240Z | 13.18 | 16.07 | |
| Coperchio della spazzola | ||||
| 53 | 935829 | 1.05 | 1.28 | |
| Spazzola di carbone (1 paio) | ||||
| 54 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 55 | 957774 | 6.45 | 7.87 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 56 | 324019 | 128.29 | 156.51 | |
| Vite di regolazione esagonale M5x8 | ||||
| 57 | 938477 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 324015 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 980901 | |||
| Porta manico Dh40ma/mb/yb/fa/mr | ||||
| 503 | 323775 | 8.25 | 10.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 324016 | |||
| Bullone quadrato | ||||
| 505 | 980903 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 324014 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 874535 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 874524 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 874525 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 955088 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 955091 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 986004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 874527 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 874528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 874529 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 874530 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 874532 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 874523 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 874533 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 874534 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 955028 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 955029 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 955030 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 955031 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 955033 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 955034 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 955035 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 955037 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 955038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 955092 | |||
