Qui troverai tutte le parti e i disegni disponibili del 'Hikoki WF4H2'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

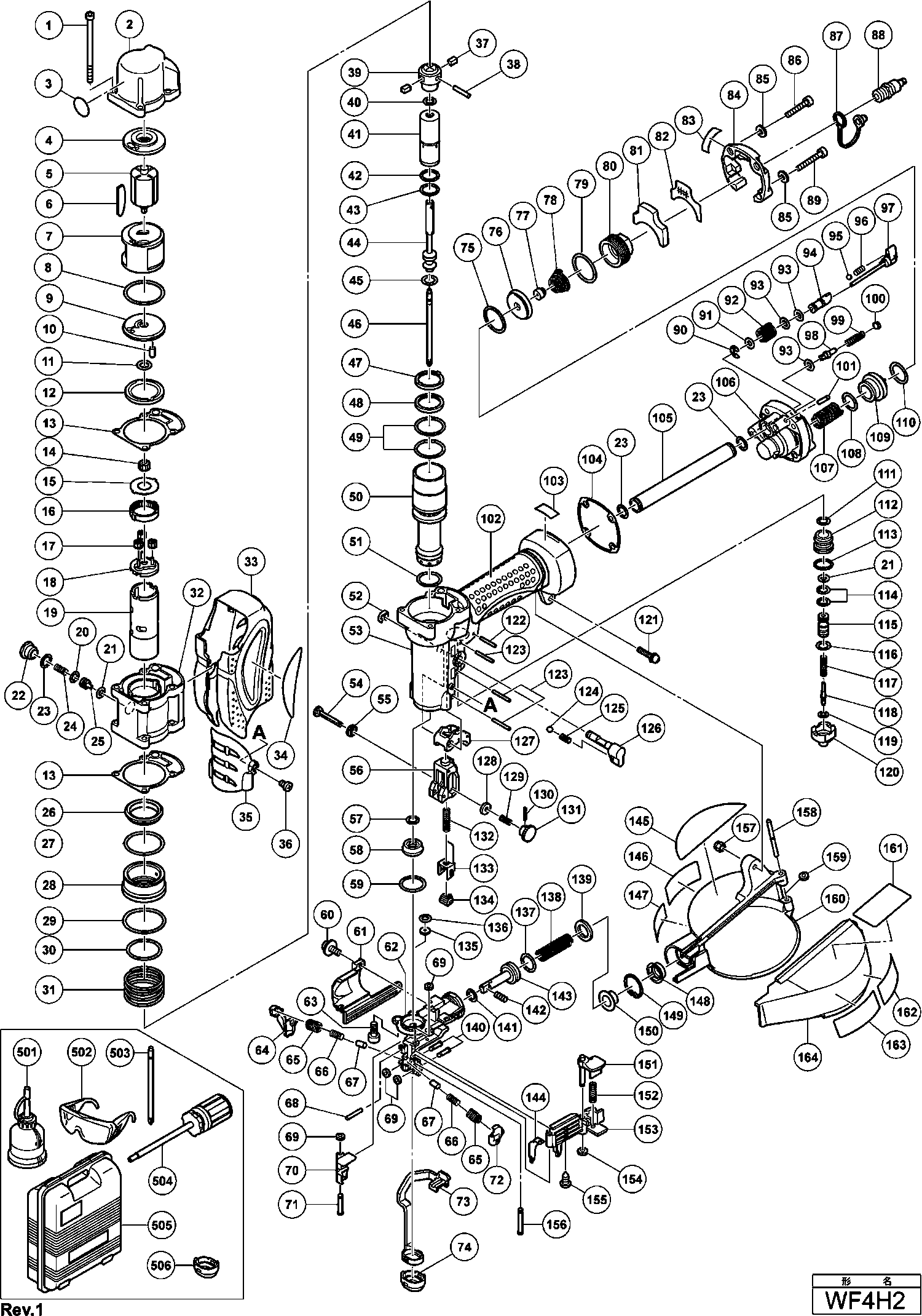

Disegno tecnico del modello Hikoki WF4H2
Elenco parti di ricambio del modello Hikoki WF4H2
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Bullone a testa esagonale M5x80 | ||||
| 1 | 305481 | 1.80 | 2.20 | |
| Custodia (a) Oro | ||||
| 2 | 886560 | 67.10 | 81.86 | |
| Etichetta di avvertimento (a) | ||||
| 3 | 883513 | 1.65 | 2.01 | |
| Coperchio laterale (a) | ||||
| 4 | 886097 | 55.00 | 67.10 | |
| ROTATORE | ||||
| 5 | 886095 | 97.63 | 119.10 | |
| Paletta | ||||
| 6 | 886096 | 6.75 | 8.24 | |
| Cilindro del motore | ||||
| 7 | 886094 | 118.94 | 145.10 | |
| Anello O (s-40) | ||||
| 8 | 996363 | 1.65 | 2.01 | |
| Coperchio laterale (b) | ||||
| 9 | 886098 | 58.03 | 70.79 | |
| Albero di metallo (b) | ||||
| 10 | 886092 | 3.45 | 4.21 | |
| Anello O (p-8) | ||||
| 11 | 315382 | 1.80 | 2.20 | |
| Imballaggio (c) | ||||
| 12 | 316390 | 7.05 | 8.60 | |
| Imballaggio (c) | ||||
| 13 | 884504 | 1.80 | 2.20 | |
| Pignone (1) | ||||
| 14 | 886091 | 21.73 | 26.50 | |
| Rondella (a) | ||||
| 15 | 884515 | 1.80 | 2.20 | |
| Corona | ||||
| 16 | 886089 | 1.80 | 2.20 | |
| Ingroaggio in folle | ||||
| 17 | 886090 | 3.45 | 4.21 | |
| Testa del mandrino | ||||
| 18 | 886088 | 18.70 | 22.81 | |
| MANDRINO | ||||
| 19 | 886087 | 5.10 | 6.22 | |
| Anello O (s-8) | ||||
| 20 | 992912 | 1.05 | 1.28 | |
| O-RING (S-4) | ||||
| 21 | 981317 | 1.05 | 1.28 | |
| BOCCOLA EMS 705 | ||||
| 22 | 884521 | 14.10 | 17.20 | |
| Anello O (s-12) | ||||
| 23 | 875638 | 1.65 | 2.01 | |
| Molla D4.2 | ||||
| 24 | 884520 | 1.80 | 2.20 | |
| Spinotto di bloccaggio | ||||
| 25 | 884519 | 3.45 | 4.21 | |
| Valvola di gomma | ||||
| 26 | 884503 | 11.40 | 13.91 | |
| Anello O (s-40) | ||||
| 27 | 996363 | 1.65 | 2.01 | |
| Valvola manicotto | ||||
| 28 | 884502 | 33.55 | 40.93 | |
| Anello O (s-42) | ||||
| 29 | 983852 | 1.95 | 2.38 | |
| Anello O (s-36) | ||||
| 30 | 984483 | 1.65 | 2.01 | |
| Molla della valvola | ||||
| 31 | 882221 | 5.10 | 6.22 | |
| Custodia (b) Oro | ||||
| 32 | 886561 | 85.39 | 104.17 | |
| Piastra di Protezione | ||||
| 33 | 886117 | 14.10 | 17.20 | |
| Protettore (a) | ||||
| 35 | 886235 | 8.70 | 10.61 | |
| Vite a testa piana Fillister Hd. M4 | ||||
| 36 | 886234 | 1.80 | 2.20 | |
| Chiave di piuma | ||||
| 37 | 884512 | 1.80 | 2.20 | |
| SPINA | ||||
| 38 | 884511 | 1.80 | 2.20 | |
| Cursore (1) | ||||
| 39 | 884510 | 14.10 | 17.20 | |
| Anello O (p-8) | ||||
| 40 | 315382 | 1.80 | 2.20 | |
| Pistone (b) | ||||
| 41 | 886086 | 33.55 | 40.93 | |
| Anello-O (i.d. 16.8) | ||||
| 42 | 884509 | 1.80 | 2.20 | |
| Anello O | ||||
| 43 | 886227 | 5.10 | 6.22 | |
| Pistone (a) | ||||
| 44 | 886085 | 61.05 | 74.48 | |
| Anello-O (i.d. 10.8) | ||||
| 45 | 884507 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 884480 | |||
| Rondella metallica | ||||
| 47 | 884501 | 3.45 | 4.21 | |
| Rondella | ||||
| 48 | 884500 | 3.45 | 4.21 | |
| Anello O (i.d. 31.2) | ||||
| 49 | 884498 | 1.80 | 2.20 | |
| CILINDRO | ||||
| 50 | 886083 | 82.36 | 100.48 | |
| Anello O (i.d. 24.7) | ||||
| 51 | 884499 | 1.80 | 2.20 | |
| Anello di ritenzione D6 | ||||
| 52 | 955479 | 1.05 | 1.28 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 53 | 886562 | 176.83 | 215.73 | |
| Albero di regolazione | ||||
| 54 | 881846 | 7.65 | 9.33 | |
| Colletto | ||||
| 55 | 886101 | 5.10 | 6.22 | |
| Guida del lever di spinta | ||||
| 56 | 316389 | 3.30 | 4.03 | |
| Anello O | ||||
| 57 | 886229 | 1.80 | 2.20 | |
| Paracolpi del pistone | ||||
| 58 | 886230 | 13.75 | 16.78 | |
| O-ring (s-22) | ||||
| 59 | 306353 | 1.04 | 1.27 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 60 | 315500 | 1.35 | 1.65 | |
| COPERTINA | ||||
| 61 | 887975 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 886104 | |||
| Vite esagonale M6x16 (10 pezzi) | ||||
| 63 | 949755 | 3.00 | 3.66 | |
| Guida verticale | ||||
| 64 | 886111 | 18.70 | 22.81 | |
| Molla (a) Dh18vb | ||||
| 65 | 884533 | 1.80 | 2.20 | |
| Molla (b) | ||||
| 66 | 884534 | 1.80 | 2.20 | |
| Asse in uretano | ||||
| 67 | 886233 | 3.45 | 4.21 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 68 | 949518 | 2.40 | 2.93 | |
| Anello per albero | ||||
| 69 | 877826 | 2.55 | 3.11 | |
| Meccanismo di alimentazione | ||||
| 70 | 884527 | 30.53 | 37.24 | |
| Albero dell'alimentatore | ||||
| 71 | 882236 | 6.75 | 8.24 | |
| Guida verticale | ||||
| 72 | 886110 | 18.70 | 22.81 | |
| Leva di spinta (a) | ||||
| 73 | 886109 | 39.74 | 48.48 | |
| Tappo per naso | ||||
| 74 | 886103 | 5.10 | 6.22 | |
| Anello O (S-26) | ||||
| 75 | 872470 | 1.65 | 2.01 | |
| Piastra di separazione | ||||
| 76 | 886119 | 36.71 | 44.79 | |
| Valvola di gomma (h) | ||||
| 77 | 884847 | 6.75 | 8.24 | |
| Molla (i.d. D13) | ||||
| 78 | 884848 | 1.80 | 2.20 | |
| Anello-O (s-32) | ||||
| 79 | 872767 | 1.65 | 2.01 | |
| Cappuccio (r) | ||||
| 80 | 887983 | 25.71 | 31.37 | |
| SILENZIATORE | ||||
| 81 | 886079 | 3.45 | 4.21 | |
| Filtro antipolvere per H70sa | ||||
| 82 | 886080 | 5.10 | 6.22 | |
| Cappuccio di scarico | ||||
| 84 | 886081 | 3.45 | 4.21 | |
| Rondella | ||||
| 85 | 940178 | 1.05 | 1.28 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 86 | 949664 | 3.75 | 4.58 | |
| Copertura Antipolvere | ||||
| 87 | 877914 | 1.95 | 2.38 | |
| Tappo d'aria L-pt 1/4 | ||||
| 88 | 883135 | 14.99 | 18.28 | |
| Vite a testa esagonale M5x40 | ||||
| 89 | 886082 | 1.80 | 2.20 | |
| ANELLO FERMATORE | ||||
| 90 | 874759 | 1.04 | 1.27 | |
| Anello O (diametro interno 1,8) Dal 7.2016 Per Nor | ||||
| 91 | 886078 | 1.80 | 2.20 | |
| Molla D8.4 | ||||
| 92 | 886077 | 1.80 | 2.20 | |
| O-ring (i.d 4.8) | ||||
| 93 | 884861 | 1.80 | 2.20 | |
| Stantuffo (r) | ||||
| 94 | 886076 | 1.80 | 2.20 | |
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 95 | 959148 | 1.05 | 1.28 | |
| Molla di blocco | ||||
| 96 | 882923 | 1.80 | 2.20 | |
| PULSANTE | ||||
| 97 | 886075 | 6.75 | 8.24 | |
| Valvola di scarico | ||||
| 98 | 886122 | 6.75 | 8.24 | |
| Molla D6.6 | ||||
| 99 | 884852 | 1.80 | 2.20 | |
| PORTANTE | ||||
| 100 | 886121 | 1.80 | 2.20 | |
| Spina a rullo D2x12 (10 pezzi) | ||||
| 101 | 949861 | 1.65 | 2.01 | |
| Imballaggio (d) | ||||
| 104 | 884484 | 1.80 | 2.20 | |
| Tubo di scarico | ||||
| 105 | 886240 | 5.10 | 6.22 | |
| Cappuccio (oro) | ||||
| 106 | 886563 | 109.86 | 134.03 | |
| Molla | ||||
| 107 | 886071 | 6.75 | 8.24 | |
| Anello O (P-18) | ||||
| 108 | 873570 | 1.35 | 1.65 | |
| Pistone (r) | ||||
| 109 | 886072 | 3.45 | 4.21 | |
| Anello O (ap-24) | ||||
| 110 | 997392 | 1.05 | 1.28 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 111 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 112 | 882925 | 18.01 | 21.98 | |
| O-RING (S-18) | ||||
| 113 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 114 | 878925 | 1.05 | 1.28 | |
| Pistone della valvola (b) | ||||
| 115 | 880672 | 32.18 | 39.25 | |
| O-Ring (I.D.11) | ||||
| 116 | 878887 | 1.65 | 2.01 | |
| Molla del Pistone | ||||
| 117 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 118 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 119 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 120 | 882920 | 29.56 | 36.07 | |
| Vite Macchina M5x25 (nero) | ||||
| 121 | 880734 | 1.04 | 1.27 | |
| Spinotto a Rullo D3x22 (10 Pezzi) | ||||
| 122 | 949864 | 1.65 | 2.01 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 123 | 949539 | 2.25 | 2.74 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 124 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 125 | 982454 | 1.04 | 1.27 | |
| Pulsante Di Cambio | ||||
| 126 | 886102 | 5.10 | 6.22 | |
| Grilletto (a) | ||||
| 127 | 880674 | 11.85 | 14.46 | |
| Rondella M4 (vecchio 949429z) | ||||
| 128 | 949429 | 1.05 | 1.28 | |
| Molla regolatrice | ||||
| 129 | 887949 | 1.80 | 2.20 | |
| Spillo rotante D1.6x10 | ||||
| 130 | 886228 | 1.80 | 2.20 | |
| Manopola di regolazione | ||||
| 131 | 887948 | 3.45 | 4.21 | |
| Molla, acciaio non arrugginito | ||||
| 132 | 881882 | 2.25 | 2.74 | |
| LEVA DI SPINTA (B) | ||||
| 133 | 886099 | 12.00 | 14.64 | |
| REGOLATORE | ||||
| 134 | 886564 | 7.80 | 9.52 | |
| Rondella | ||||
| 135 | 878279 | 1.05 | 1.28 | |
| Anello O (p-4) | ||||
| 136 | 874436 | 1.05 | 1.28 | |
| Anello O (P-18) | ||||
| 137 | 873570 | 1.35 | 1.65 | |
| Molla, acciaio non arrugginito | ||||
| 138 | 880409 | 2.40 | 2.93 | |
| Anello di smorzamento | ||||
| 139 | 877476 | 2.40 | 2.93 | |
| Albero di guida | ||||
| 140 | 886112 | 6.75 | 8.24 | |
| Guarnizione Y | ||||
| 141 | 887196 | 1.80 | 2.20 | |
| Molla D4.7 | ||||
| 142 | 882235 | 1.80 | 2.20 | |
| Pistone di alimentazione | ||||
| 143 | 886231 | 29.70 | 36.23 | |
| GUARDIA | ||||
| 144 | 886106 | 7.80 | 9.52 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 146 | 887174 | 5.10 | 6.22 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 147 | 887175 | 5.10 | 6.22 | |
| Boccola del caricatore | ||||
| 148 | 880177 | 1.65 | 2.01 | |
| Anello di bloccaggio per D24 | ||||
| 149 | 983748 | 1.05 | 1.28 | |
| Copertura del Pistone di Alimentazione | ||||
| 150 | 880170 | 2.25 | 2.74 | |
| Blocco guida Nv50ae | ||||
| 151 | 886107 | 5.10 | 6.22 | |
| Molla D5.6 | ||||
| 152 | 883008 | 1.80 | 2.20 | |
| Guida per viti | ||||
| 153 | 886105 | 25.44 | 31.03 | |
| Anello per albero | ||||
| 154 | 880319 | 1.65 | 2.01 | |
| Vite a percussione D3x10 | ||||
| 155 | 306945 | 1.04 | 1.27 | |
| Albero guida vite | ||||
| 156 | 886108 | 7.80 | 9.52 | |
| Dado in Nylon M5 | ||||
| 157 | 877371 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 158 | 882246 | |||
| Anello per albero | ||||
| 159 | 877826 | 2.55 | 3.11 | |
| MAGAZZINO SA | ||||
| 160 | 886114 | 12.00 | 14.64 | |
| COPERTINA DEL MAGAZINE | ||||
| 164 | 886115 | 7.80 | 9.52 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 883136 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 884480 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 884538 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 884857 | |||
| Tappo per naso | ||||
| 506 | 886103 | 5.10 | 6.22 | |
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 880407 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 328428 | |||
