Qui troverai tutte le parti e i disegni disponibili di “Hikoki WF14DSL”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

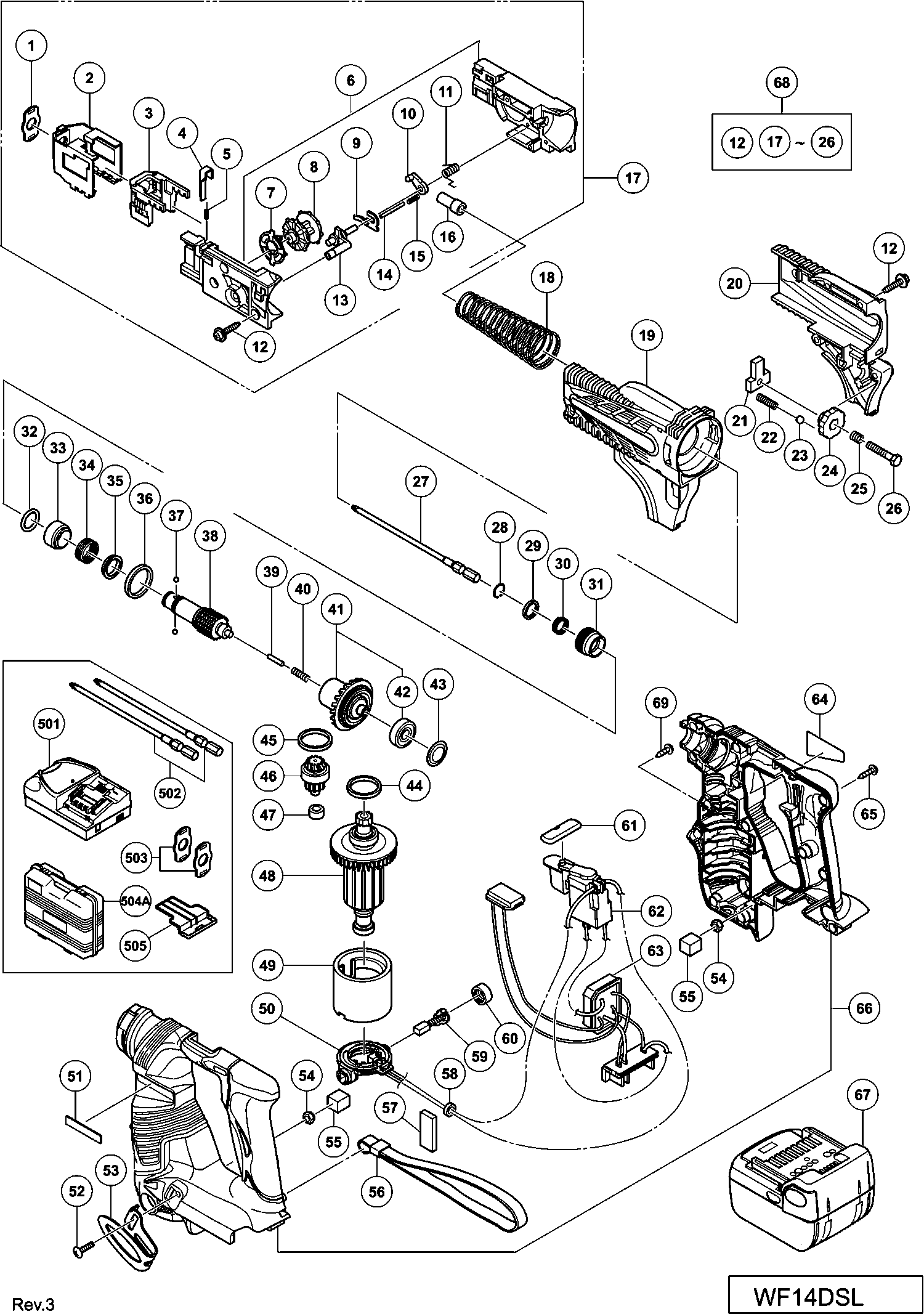

Disegni tecnici di Hikoki WF14DSL
Elenco parti di Hikoki WF14DSL
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Foglio (2 Pz.) | ||||
| 1 | 332455 | 2.10 | 2.56 | |
| FERMA PROFONDITÀ | ||||
| 2 | 324863 | 51.84 | 63.24 | |
| Blocco di guida | ||||
| 3 | 324177 | 40.84 | 49.82 | |
| Piatto (a) | ||||
| 4 | 324184 | 3.30 | 4.03 | |
| Molla | ||||
| 5 | 324185 | 1.65 | 2.01 | |
| Set del cursore (a).(b) | ||||
| 6 | 324165 | 9.00 | 10.98 | |
| Piastra di frizione | ||||
| 7 | 324175 | 4.80 | 5.86 | |
| Ruota dentata | ||||
| 8 | 324167 | 32.18 | 39.25 | |
| Piastra di arresto | ||||
| 9 | 324176 | 3.30 | 4.03 | |
| Braccio (b) | ||||
| 10 | 324173 | 10.20 | 12.44 | |
| Molla del Braccio | ||||
| 11 | 324174 | 1.65 | 2.01 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 12 | 301653 | 1.04 | 1.27 | |
| BRACCIO | ||||
| 13 | 324169 | 37.95 | 46.30 | |
| PIN D2.5 | ||||
| 14 | 885349 | 1.65 | 2.01 | |
| Molla | ||||
| 15 | 324489 | 1.65 | 2.01 | |
| Metalli (f) | ||||
| 16 | 324186 | 10.20 | 12.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 324164 | |||
| Molla | ||||
| 18 | 324190 | 3.30 | 4.03 | |
| Casa guida | ||||
| 19 | 324162 | 10.20 | 12.44 | |
| Casa guida | ||||
| 20 | 324163 | 9.30 | 11.35 | |
| Perno Arresto | ||||
| 21 | 324189 | 7.80 | 9.52 | |
| Molla | ||||
| 22 | 324191 | 1.50 | 1.83 | |
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 23 | 959148 | 1.05 | 1.28 | |
| POMELLO | ||||
| 24 | 324187 | 3.30 | 4.03 | |
| Molla | ||||
| 25 | 312430 | 2.40 | 2.93 | |
| Vite speciale M5 | ||||
| 26 | 324188 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 324134 | |||
| Rondella elastica | ||||
| 28 | 330619 | 1.05 | 1.28 | |
| Rondella (d) Cm12y | ||||
| 29 | 330618 | 1.05 | 1.28 | |
| Molla di guida (c) | ||||
| 30 | 330617 | 1.05 | 1.28 | |
| Cespuglio guida | ||||
| 31 | 322717 | 3.30 | 4.03 | |
| Anello a O (f) W6v3/w6va3 | ||||
| 32 | 317662 | 1.65 | 2.01 | |
| Metalli (f) | ||||
| 33 | 332465 | 1.20 | 1.46 | |
| Molla | ||||
| 34 | 330162 | 1.80 | 2.20 | |
| Flangia di bloccaggio | ||||
| 35 | 330163 | 17.46 | 21.30 | |
| Tamburo Metallo | ||||
| 36 | 334270 | 1.80 | 2.20 | |
| SFERA DI ACCIAIO D3,5 (10 pezzi) | ||||
| 37 | 319535 | 1.65 | 2.01 | |
| Supporto | ||||
| 38 | 332461 | 51.29 | 62.57 | |
| Albero di Gomma | ||||
| 39 | 330164 | 1.80 | 2.20 | |
| Molla (c) | ||||
| 40 | 329642 | 1.80 | 2.20 | |
| Tamburo della frizione Ass'y Incl.42 | ||||
| 41 | 332464 | 58.99 | 71.96 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 42 | 608VVM | 5.70 | 6.95 | |
| Piastra di Spinta | ||||
| 43 | 313153 | 1.05 | 1.28 | |
| Anello di gomma (1) | ||||
| 44 | 323420 | 1.05 | 1.28 | |
| Anello di gomma (1) | ||||
| 45 | 323420 | 1.05 | 1.28 | |
| Secondo set di pignoni Vb16y | ||||
| 46 | 332463 | 18.84 | 22.98 | |
| CUSCINETTO A RULLINI | ||||
| 47 | 324150 | 13.50 | 16.47 | |
| Indotto | ||||
| 48 | 332466 | 45.65 | 55.69 | |
| Magnete | ||||
| 49 | 333735 | 83.60 | 101.99 | |
| blocco della spazzola completo | ||||
| 50 | 332460 | 7.95 | 9.70 | |
| Piastra Hitachi | ||||
| 51 | 329648 | 1.88 | 2.29 | |
| Vite M4 | ||||
| 52 | 327001 | 1.80 | 2.20 | |
| GANCIO | ||||
| 53 | 332824 | 4.58 | 5.58 | |
| Dado di blocco M4 (nero) | ||||
| 54 | 327002 | 1.80 | 2.20 | |
| Guarnizione | ||||
| 55 | 332462 | 1.20 | 1.46 | |
| Cinghia (nera) | ||||
| 56 | 306952 | 4.05 | 4.94 | |
| Supporto | ||||
| 57 | 326493 | 1.05 | 1.28 | |
| Nucleo di ferrite | ||||
| 58 | 323229 | 1.35 | 1.65 | |
| Spazzole di carbone 5x6x11,5 (2 pezzi) | ||||
| 59 | 999054 | 6.45 | 7.87 | |
| Cappuccio della spazzola | ||||
| 60 | 319918 | 3.30 | 4.03 | |
| Pulsante di pressione | ||||
| 61 | 322853 | 1.05 | 1.28 | |
| Interruttore | ||||
| 62 | 332459 | 13.20 | 16.10 | |
| Set terminale del controller | ||||
| 63 | 332458 | 30.53 | 37.24 | |
| Vite a filettare (con flangia) D3x16 (nero) | ||||
| 65 | 313687 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 66 | 332456 | 20.90 | 25.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 329083 | |||
| Carcassa dello Slider Ass'y Includente.12,17-26 | ||||
| 68 | 328497 | 102.44 | 124.97 | |
| Vite filettante D3x12 (nera) | ||||
| 69 | 334333 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 324134 | |||
| Foglio (2 Pz.) | ||||
| 503 | 332455 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 332454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 339045 | |||
| Cappuccio di protezione per batteria | ||||
| 505 | 329897 | 1.80 | 2.20 | |
