Qui troverai tutte le parti e i disegni disponibili del 'Hikoki VH-650'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

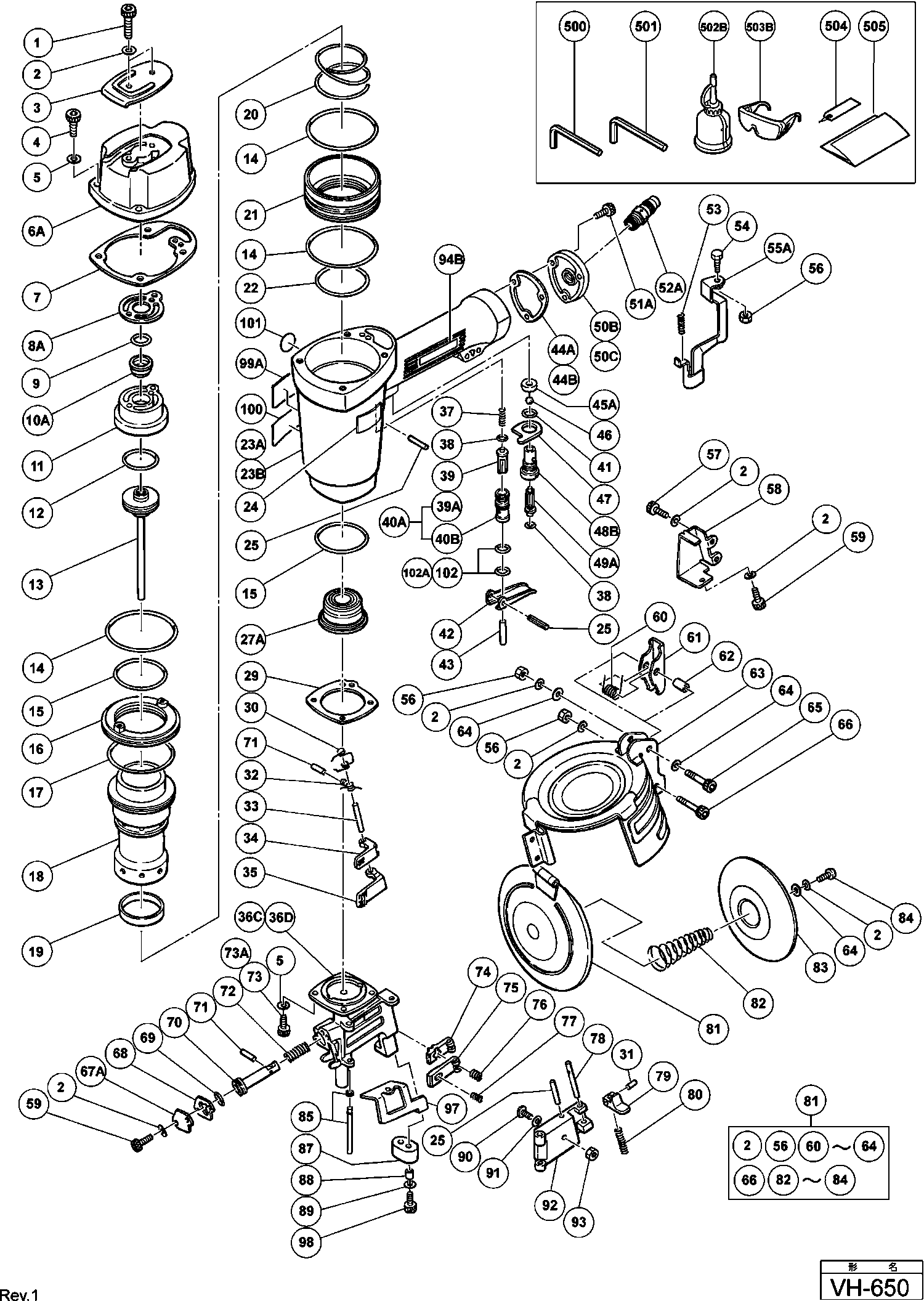

Disegno tecnico del modello Hikoki VH-650
Elenco parti di ricambio del modello Hikoki VH-650
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 949822 | |||
| Rondella di molla M5 (10 pezzi) | ||||
| 2 | 949454 | 1.04 | 1.27 | |
| COPERTURA SUPERIORE | ||||
| 3 | 876444 | 1.65 | 2.01 | |
| Vite esagonale incassata M6x25 (10 pezzi) | ||||
| 4 | 949652 | 3.30 | 4.03 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 5 | 949455 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6A | 876769 | |||
| Confezione di coperchio testa (f) | ||||
| 7 | 876747P | 3.00 | 3.66 | |
| Guarnizione (g) | ||||
| 8A | 876749 | 1.05 | 1.28 | |
| Valvola di sfiato anello-O | ||||
| 9 | 872821 | 3.00 | 3.66 | |
| Valvola di sfiato | ||||
| 10A | 878417 | 5.85 | 7.14 | |
| Cappuccio di testa (d) | ||||
| 11 | 876748P | 35.06 | 42.78 | |
| Cappuccio della testa (c) | ||||
| 11 | 876442 | 24.34 | 29.69 | |
| Anello O (p-36) | ||||
| 12 | 931835 | 1.65 | 2.01 | |
| PISTONE | ||||
| 13 | 876734 | 148.78 | 181.51 | |
| Anello O del cilindro 1.d.68.3mm | ||||
| 14 | 874104 | 3.90 | 4.76 | |
| Anello Oring Cilindrico I.D. 50.9mm | ||||
| 15 | 875602 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 876435 | |||
| Anello del cilindro O-ring 1.d.63.1 | ||||
| 17 | 877312 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 876732 | |||
| Anello del Cilindro | ||||
| 19 | 876434 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 875605 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 876731 | |||
| Anello di tenuta del cilindro (b) D.int.55.9 | ||||
| 22 | 876433 | 11.25 | 13.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 876758 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23B | 876759 | |||
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 25 | 949866 | 3.60 | 4.39 | |
| Ammortizzatore del pistone (a) | ||||
| 27A | 876766 | 26.68 | 32.54 | |
| Imballaggio (a) | ||||
| 29 | 876737 | 1.04 | 1.27 | |
| Molla alimentatore principale (a) | ||||
| 30 | 876717 | 6.45 | 7.87 | |
| Spina D3x10 (10 pezzi) | ||||
| 31 | 949776 | 2.40 | 2.93 | |
| Molla del sottoalimentatore | ||||
| 32 | 876691 | 3.90 | 4.76 | |
| Albero di alimentazione | ||||
| 33 | 876689 | 3.60 | 4.39 | |
| Alimentatore principale | ||||
| 34 | 876688 | 24.34 | 29.69 | |
| Sottoalimentatore | ||||
| 35 | 876707 | 25.71 | 31.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36C | 876751 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 36D | 876752 | |||
| Molla del pistone | ||||
| 37 | 875643 | 1.05 | 1.28 | |
| Anello O | ||||
| 38 | 874820 | 1.65 | 2.01 | |
| Pistone di sicurezza (a) | ||||
| 39 | 876739 | 10.95 | 13.36 | |
| Pistone (A) | ||||
| 39A | 878122 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40A | 876764 | |||
| Boccola della valvola | ||||
| 40B | 878266 | 16.50 | 20.13 | |
| Anello O (s-12) | ||||
| 41 | 875638 | 1.65 | 2.01 | |
| Manico dell'interruttore | ||||
| 42 | 876203 | 2.55 | 3.11 | |
| Pistone di sicurezza (b) | ||||
| 43 | 875642 | 8.70 | 10.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44A | 876447 | |||
| Imballaggio (d) | ||||
| 44B | 877331 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45A | 878734 | |||
| Pallina di uretano (b) D7.14 | ||||
| 46 | 875645 | 3.90 | 4.76 | |
| Piastra della valvola | ||||
| 47 | 875644 | 1.05 | 1.28 | |
| Bussola della valvola del grilletto (vecchio 87673 | ||||
| 48B | 877335 | 12.60 | 15.37 | |
| Pistone del grilletto | ||||
| 49A | 878121 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50B | 877050Z | |||
| Cappuccio (vecchio 877367z) | ||||
| 50C | 878311 | 10.65 | 12.99 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 51A | 949658 | 1.80 | 2.20 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 52 | 872035 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52A | 874782 | |||
| Molla di sicurezza | ||||
| 53 | 876676 | 1.05 | 1.28 | |
| Bolt di sicurezza | ||||
| 54 | 875650 | 1.05 | 1.28 | |
| Leva di spinta (g) (vecchio 876740) | ||||
| 55A | 876763 | 40.84 | 49.82 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 56 | 949555 | 1.05 | 1.28 | |
| Vite a brugola M5x12 (10 pezzi) | ||||
| 57 | 949765 | 2.55 | 3.11 | |
| Guardia di sicurezza | ||||
| 58 | 876696 | 5.85 | 7.14 | |
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 59 | 949819 | 2.55 | 3.11 | |
| Molla di blocco del caricatore | ||||
| 60 | 876703 | 3.90 | 4.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 876702 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 876743 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 876742 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 876205 | |||
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 65 | 949664 | 3.75 | 4.58 | |
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 66 | 949662 | 2.10 | 2.56 | |
| Coperchio del pistone di alimentazione (vecchio 87 | ||||
| 67A | 876661 | 24.34 | 29.69 | |
| Confezione di coperchio testa (e) | ||||
| 68 | 876695 | 1.05 | 1.28 | |
| Anello O (p-16) | ||||
| 69 | 873095 | 1.04 | 1.27 | |
| Pistone di alimentazione | ||||
| 70 | 876692 | 13.50 | 16.47 | |
| Spillo a rotolo D2,5x10 (10 pezzi) | ||||
| 71 | 949551 | 1.65 | 2.01 | |
| Molla | ||||
| 72 | 876693 | 2.55 | 3.11 | |
| Vite a Brugola M6x20 (10 Pezzi) | ||||
| 73 | 949660 | 3.30 | 4.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 73A | 877947 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 877143 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 876679 | |||
| Molla di arresto principale | ||||
| 76 | 876681 | 1.65 | 2.01 | |
| Molla di arresto secondaria | ||||
| 77 | 876685 | 1.50 | 1.83 | |
| Albero di blocco | ||||
| 78 | 876682 | 3.90 | 4.76 | |
| Blocco guida | ||||
| 79 | 877374 | 10.20 | 12.44 | |
| Molla, acciaio non arrugginito | ||||
| 80 | 877372 | 2.40 | 2.93 | |
| Magazzino Completo | ||||
| 81 | 876741 | 233.34 | 284.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 876701 | |||
| Porta-chiodo | ||||
| 83 | 876700 | 8.70 | 10.61 | |
| Vite di regolazione Allen M5x10 | ||||
| 84 | 876705 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 876760 | |||
| Ammortizzatore di protezione | ||||
| 87 | 876697 | 3.30 | 4.03 | |
| Colletto dell'ammortizzatore | ||||
| 88 | 876706 | 1.65 | 2.01 | |
| Rondella M5 (vecchio 949431z, 10 pezzi) | ||||
| 89 | 949431 | 1.04 | 1.27 | |
| Bullone | ||||
| 90 | 876680 | 2.55 | 3.11 | |
| Rondella di spinta | ||||
| 91 | 876686 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 876677 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 874780 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 94B | 878312 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 880040 | |||
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 98 | 949665 | 2.10 | 2.56 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 99A | 884070 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 100 | 878183 | |||
| Etichetta di avvertimento (a) | ||||
| 101 | 883513 | 1.65 | 2.01 | |
| Anello O (s-12) | ||||
| 102 | 875638 | 1.65 | 2.01 | |
| Anello O (i.d 10.7) | ||||
| 102A | 884112 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502B | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503B | 875769 | |||
| Etichetta di precauzione | ||||
| 504 | 882413 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 882414 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 876750Z | |||
| Hex. presa Hd.bolt M5x90 | ||||
| 602 | 876607 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 876618 | |||
| Guarnizione (g) | ||||
| 604A | 876749 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 876606 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 876605 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 876441 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 876604 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 876720 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 874116 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 876754Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 876755Z | |||
| Pistone (A) | ||||
| 613 | 876723Z | 13.05 | 15.92 | |
| Pistone (B) | ||||
| 614 | 876724Z | 11.70 | 14.27 | |
| Molla | ||||
| 615 | 877144 | 1.65 | 2.01 | |
| Molla del pistone (a) | ||||
| 616 | 876725Z | 1.04 | 1.27 | |
| MOLLA PISTONE (B) | ||||
| 617 | 876726 | 1.04 | 1.27 | |
| Boccola della valvola (d) | ||||
| 618 | 876727Z | 17.88 | 21.81 | |
| Anello O | ||||
| 619 | 874820 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 876750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 876762 | |||
| Grasso (attolub No.2) 500g | ||||
| 622 | 317918 | 32.18 | 39.25 | |
