Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TR-12'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

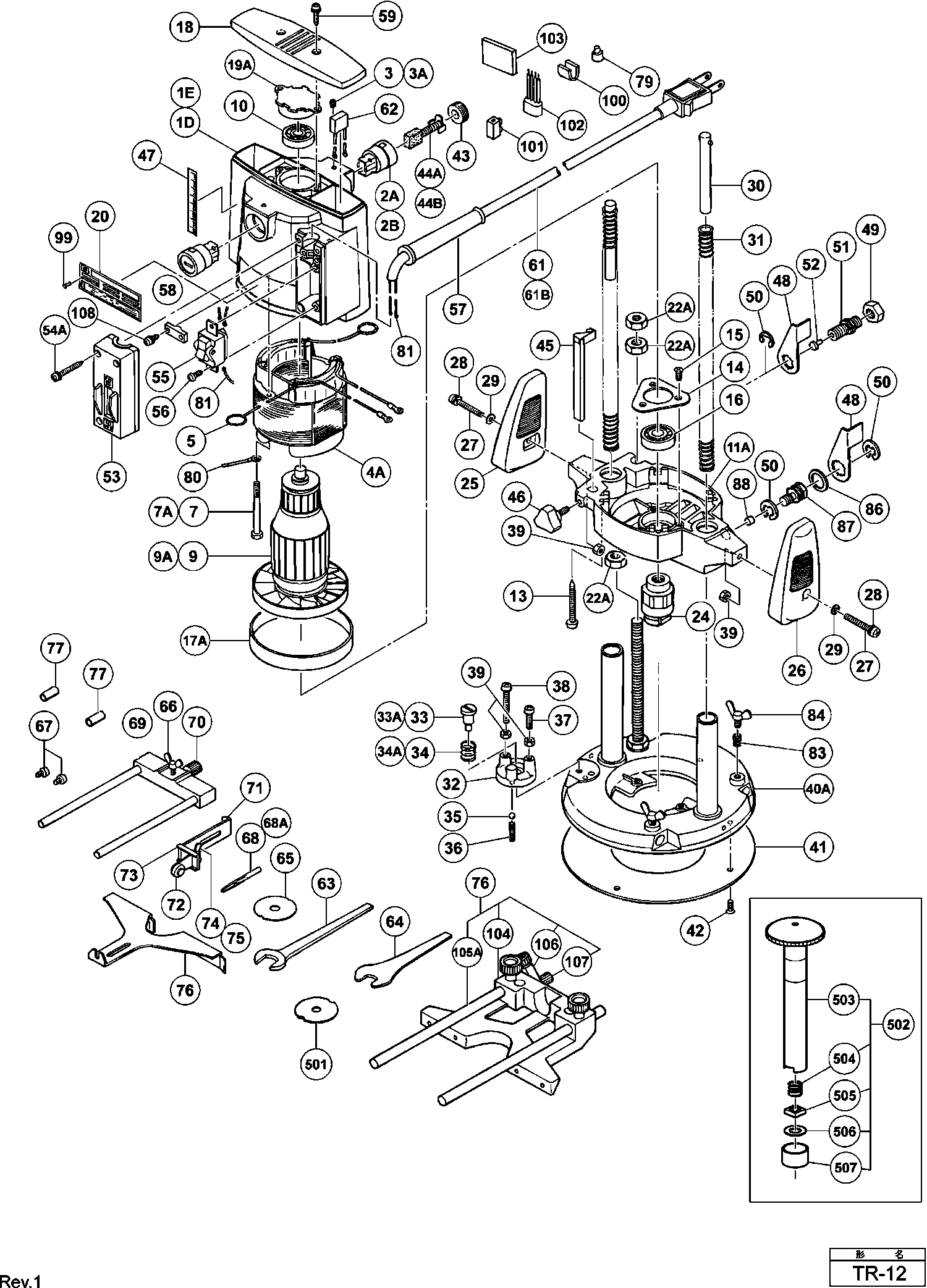

Disegno tecnico del modello Hikoki TR-12
Elenco parti di ricambio del modello Hikoki TR-12
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Alloggiamento (vecchio 986780) | ||||
| 1D | 997460 | 37.81 | 46.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1E | 997462 | |||
| Portaspazzole di Carbone | ||||
| 2A | 953123Z | 6.60 | 8.05 | |
| Portaspazzole di Carbone | ||||
| 2B | 986773 | 6.45 | 7.87 | |
| Vite di regolazione (10 pezzi) | ||||
| 3 | 949365 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M5x8 | ||||
| 3A | 938477 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4A | 340443F | |||
| Contatto della spazzola di carbone (vecchio 957004 | ||||
| 5 | 998744 | 1.20 | 1.46 | |
| Bullone (+hd.) M5x60 | ||||
| 7 | 956763 | 1.05 | 1.28 | |
| Vite D5x65 | ||||
| 7A | 960251 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 956766U | |||
| Armatura 240v | ||||
| 9A | 360489F | 87.59 | 106.86 | |
| Indotto | ||||
| 9A | 360489E | 78.29 | 95.51 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 10 | 6200VV | 6.15 | 7.50 | |
| Custodia inferiore | ||||
| 11A | 997464 | 28.40 | 34.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 956669 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 956768 | |||
| Vite M4x10 (10 pezzi) | ||||
| 15 | 949322 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 16 | 6201VV | 6.45 | 7.87 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 17A | 956938 | 1.95 | 2.38 | |
| Coperchio finale (lato ruota di contatto) dal 5.20 | ||||
| 18 | 956770 | 5.40 | 6.59 | |
| Bussola del cuscinetto (vecchio 956771) | ||||
| 19A | 961443 | 13.05 | 15.92 | |
| Dado di bloccaggio (inserto in nylon) M10 | ||||
| 22A | 949572 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 956926Z | |||
| Maniglia TSC 55 | ||||
| 25 | 956776 | 5.25 | 6.40 | |
| Maniglia TSC 55 | ||||
| 26 | 956777 | 5.25 | 6.40 | |
| Vite a macchina M5x35 (10 pezzi) | ||||
| 27 | 949247 | 1.65 | 2.01 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 28 | 949454 | 1.04 | 1.27 | |
| Rondella M5 (vecchio 949431z, 10 pezzi) | ||||
| 29 | 949431 | 1.04 | 1.27 | |
| GUIDA A MOLLA | ||||
| 30 | 956778 | 3.00 | 3.66 | |
| Molla (nuovo 303316 o 303317) | ||||
| 31 | 956779 | 2.40 | 2.93 | |
| Blocco di Arresto | ||||
| 32 | 956780 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 956781 | |||
| Vite auto-forante D4 X12 | ||||
| 33A | 997465 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 956818 | |||
| Molla | ||||
| 34A | 971858 | 1.05 | 1.28 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 35 | 959150 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 955356 | |||
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 37 | 949241 | 1.35 | 1.65 | |
| Vite a macchina M5x40 (VECCHIO 949248Z) | ||||
| 38 | 949248 | 1.80 | 2.20 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 39 | 949555 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40A | 997463 | |||
| Piastra di base A | ||||
| 41 | 956783 | 4.20 | 5.12 | |
| Vite a testa piatta M5x10 (10 pezzi) | ||||
| 42 | 949331 | 1.05 | 1.28 | |
| Cappuccio della spazzola | ||||
| 43 | 937949 | 1.35 | 1.65 | |
| Cappuccio della spazzola | ||||
| 43 | 940540 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 44A | 999036 | 4.50 | 5.49 | |
| Spazzola di carbone (1 paio) | ||||
| 44B | 999038 | 9.30 | 11.35 | |
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 956784 | |||
| PULSANTE | ||||
| 46 | 958573 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 956785 | |||
| Leva di blocco | ||||
| 48 | 956786 | 1.05 | 1.28 | |
| Dado ad U M12 | ||||
| 49 | 946541 | 1.05 | 1.28 | |
| Rondella | ||||
| 50 | 670514 | 1.05 | 1.28 | |
| VITE C M4X35 | ||||
| 51 | 956787 | 3.60 | 4.39 | |
| SPINA | ||||
| 52 | 956921 | 1.05 | 1.28 | |
| Coperchio dell'interruttore | ||||
| 53 | 956788 | 3.75 | 4.58 | |
| Vite filettata (con flangia) D4x25 | ||||
| 54A | 306999 | 1.04 | 1.27 | |
| Interruttore | ||||
| 55 | 956789 | 23.65 | 28.85 | |
| VITE C M4X35 | ||||
| 56 | 958715 | 1.04 | 1.27 | |
| Ghiere per cavi D10.8 | ||||
| 57 | 936422 | 2.55 | 3.11 | |
| Strip di serraggio (vecchio 994566) | ||||
| 58 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 930446 | |||
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 61 | 500447Z | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61A | 500434Z | |||
| Non più disponibile, nessuna sostituzione | ||||
| 61B | 500435Z | |||
| Condensatore (vecchio 930030/991313) | ||||
| 62 | 994273 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 956922 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 956923 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 956933 | |||
| Vite a farfalla M6x10 (10 pezzi) | ||||
| 66 | 949394 | 7.05 | 8.60 | |
| Vite della macchina M5x6 (10 pezzi) | ||||
| 67 | 949234 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 956808 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 68A | 313765 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 956792 | |||
| VITE C M4X35 | ||||
| 70 | 956793 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 956794 | |||
| ROTOLO | ||||
| 72 | 956795 | 3.60 | 4.39 | |
| Piastra di regolazione | ||||
| 73 | 956796 | 2.40 | 2.93 | |
| Rondella M6 (10 Pezzi) | ||||
| 74 | 949432 | 1.05 | 1.28 | |
| Vite a farfalla M6x10 (10 pezzi) | ||||
| 75 | 949394 | 7.05 | 8.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 956914 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 956929 | |||
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 79 | 959140 | 3.30 | 4.03 | |
| Cavo interno | ||||
| 80 | 937633 | 1.05 | 1.28 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 81 | 960356 | 3.00 | 3.66 | |
| Molla (vecchio 996224) | ||||
| 83 | 947859 | 1.04 | 1.27 | |
| Vite ad ali M6x15 | ||||
| 84 | 956924 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 971846 | |||
| VITE C M4X35 | ||||
| 87 | 971847 | 3.00 | 3.66 | |
| Blocco | ||||
| 88 | 971848 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 949509 | |||
| Gomma | ||||
| 100 | 930153 | 1.04 | 1.27 | |
| Morsetto | ||||
| 101 | 938307 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 500323 | |||
| Supporto | ||||
| 103 | 963243 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 956915 | |||
| Perno guida | ||||
| 105A | 956916 | 4.80 | 5.86 | |
| Portaviti | ||||
| 106 | 956917 | 4.20 | 5.12 | |
| Barra guida | ||||
| 107 | 956918 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 956756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 317297 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 317298 | |||
| Molla | ||||
| 504 | 971858 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 317299 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 956046 | |||
| MANICOTTO FILETTATO | ||||
| 507 | 317300 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 956758 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 956759 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 956929 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 956930 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 956931Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 956932 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 956933 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 956934 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 956939Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 997466 | |||
| BOTTONE | ||||
| 611 | 997467 | 4.20 | 5.12 | |
| Vite della macchina M5x12 (10 pezzi) | ||||
| 612 | 949237 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 303347 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 303348 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 303349 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 303350 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 303351 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 303352 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 303353 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 303354 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 303355 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 956803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 956806 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 956809 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 956810 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 956812 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 956813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 956913 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 317297 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 317298 | |||
| Molla | ||||
| 631 | 971858 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 317299 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 956046 | |||
| MANICOTTO FILETTATO | ||||
| 634 | 317300 | 4.80 | 5.86 | |
