Qui troverai tutte le parti e i disegni disponibili di “Hikoki THT-2530”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

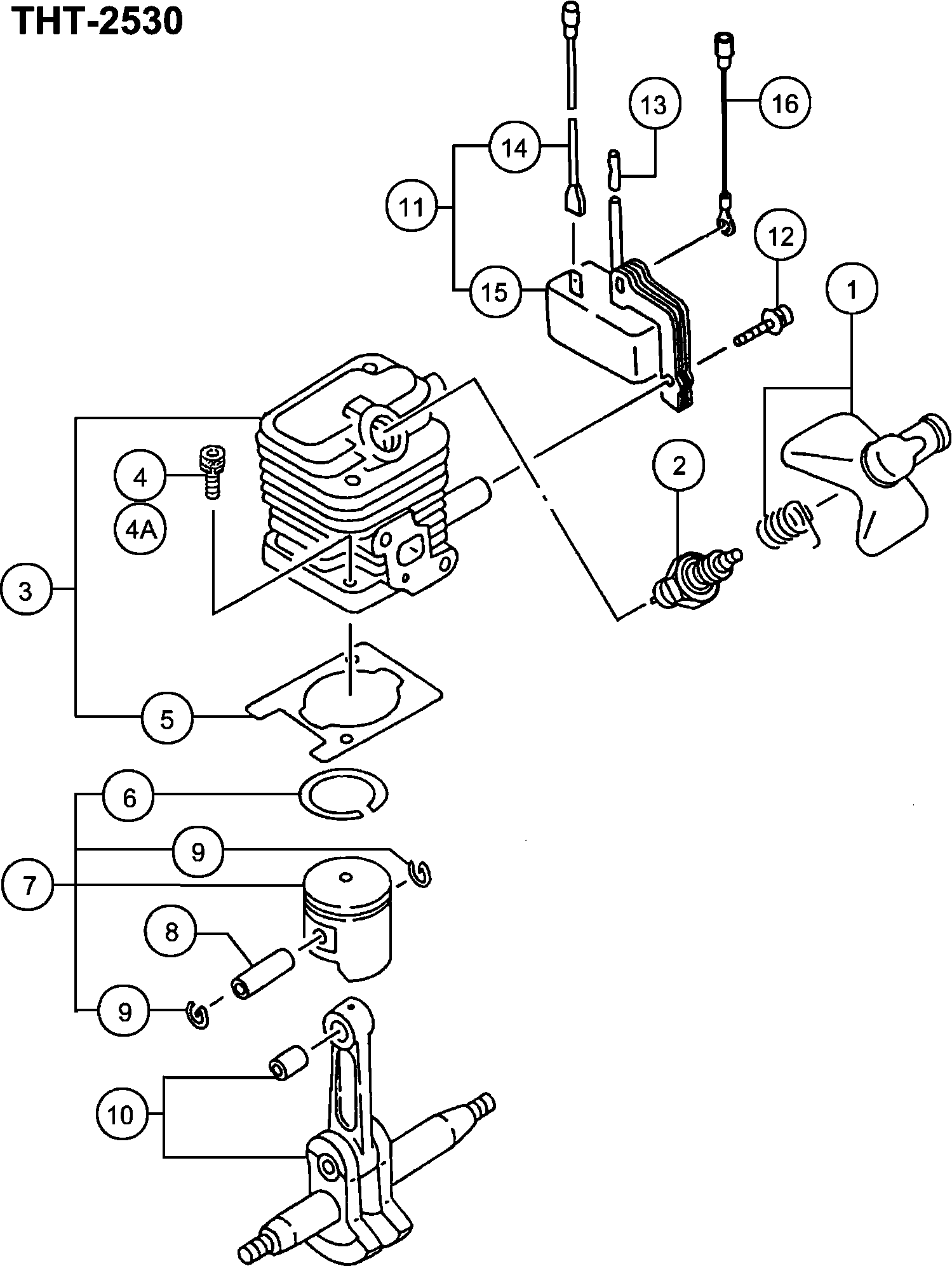

Disegni tecnici di Hikoki THT-2530

Elenco parti di Hikoki THT-2530

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Montaggio tappo candela (vecchio 157-06500-91)
1 6687476 4.45 5.43
Candela di accensione Rcj8y
2 6699328 3.30 4.03
Set Cilindro (vecchio 001-06600-90)
3 6685481 44.31 54.06
Bullone esagonale M5x18/s (vecchio 994-61050-184)
4 6684586 2.15 2.62
Nessuna informazione disponibile, non ordinabile
4A 6684668
Guarnizione del cilindro (vecchio 017-06500-20)
5 6685744 1.15 1.40
Anello del pistone (vecchio 041-01601-20)
6 6684588 8.58 10.46
Set di pistoni di ricambio (vecchio 030-06600-90)
7 6685893 22.24 27.13
Perno del pistone (vecchio 037-07045-20)
8 6684591 4.29 5.23
Circlip di spinotto del pistone (vecchio 039-01620
9 6686028 1.15 1.40
Albero a gomiti Comp. (vecchio 046-06500-80)
10 6686205 72.30 88.21
Bobina d'accensione Ass'y (vecchio 153-21532-92 &
11 6695927 34.19 41.71
Vite con foro esagonale M4x18/ws (vecchio 994-6404
12 6684599 2.15 2.62
Tubo isolante 50l (vecchio 250-06500-20)
13 6684597 2.15 2.62
Cavo (vecchio 178-06500-80)
14 6687866 3.30 4.03
Bobina
15 6695939 38.26 46.68
Cavo (vecchio 274-51705-80)
16 6688477 2.31 2.82
Carter Albero a Gomiti
21 6601159 44.46 54.24
Guarnizione del carter (vecchio 090-06500-20)
22 6686720 1.15 1.40
Guarnizione dell'olio
23 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
24 6684608 3.80 4.64
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
25 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
25 6684605 2.15 2.62
Distanziale per albero dell'ingranaggio 0.10 (vecc
25 6689177 1.15 1.40
Distanziale per albero dell'ingranaggio 0.15 (vecc
25 6689178 1.15 1.40
Gomma Antivibrazione
26 6691822 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
27 6684786 2.15 2.62
Roto Magneto Comp.
28 6687389 26.16 31.92
Rondella M8 (vecchio 992-01080-011)
29 6684611 2.15 2.62
Rondella
30 6684971 1.04 1.27
Dado M8 (vecchio 991-01080-011/327325/332299/72660
31 6684612 2.15 2.62
Bullone di Studio 6x22 (vecchio 100-02100-20)
32 6686771 1.15 1.40
Guarnizione del tubo di aspirazione (vecchio 403-0
41 6689891 1.15 1.40
Set di isolante per carburatore, di ricambio
42 6689966 6.93 8.45
Bullone a foro esagonale 5x25ws (vecchio 994-64050
43 6695515 1.15 1.40
Guarnizione del carburatore (vecchio 402-06500-20)
44 6689839 1.15 1.40
O-ring P-15
45 6698966 1.04 1.27
Corpo del pulitore completo (vecchio 423-06500-81/
46 6690119 4.45 5.43
Collare 7.5 (vecchio 470-06500-20)
47 6690804 1.15 1.40
Valvola a farfalla (vecchio 528-0650t-20)
48 6691274 2.31 2.82
Valvola a farfalla (vecchio 528-06500-20)
48A 6691272 2.31 2.82
Valvola a farfalla (vecchio 528-0650t-20)
48B 6691274 2.31 2.82
Nessuna informazione disponibile, non ordinabile
49 6684658
Tavola di controllo soffiaggio (vecchio 476-01700-
50 6690843 1.15 1.40
Rondella (vecchio 992-10050-012)
51 6684662 2.15 2.62
Vite M5x60 (vecchio 990-11050-602)
52 6684660 2.15 2.62
Spugna per la pulizia
53 6690364 1.15 1.40
Coprifiltro dell'aria
54 6690417 5.94 7.24
Vite speciale (vecchio 380-0637c-20)
55 6689737 1.15 1.40
Set carburatore
56 6690488 56.26 68.64
Non più disponibile, nessuna sostituzione
56A 6690482
Set carburatore
56B 6690487 72.30 88.21
Tubo di protezione (vecchio 223-06500-90)
57 6685247 2.31 2.82
Clip D6 (vecchio 680-00070-20)
58 6685198 1.15 1.40
Nessuna informazione disponibile, non ordinabile
59 6684620
Serbatoio Wht (vecchio 6691562)
60 6697631 9.24 11.27
Serbatoio bianco (vecchio 591-0664a-20)
60A 6691582 9.74 11.88
Collare 5.8 (vecchio 659-00801-20)
61 6692244 1.15 1.40
Bullone a buco esagonale 5x18ps (vecchio 994-63050
62 6695505 1.15 1.40
Cappuccio girevole (vecchio 560-07120-21/6684628)
63 6691337 1.15 1.40
Cappuccio del serbatoio D Ass'y, nero (vecchio 595
64 6691763 7.59 9.26
Pompa di adescamento Comp. (vecchio 442-25143-80)
65 6685139 5.94 7.24
Tubo del carburante 2.5x4x80 (vecchio 700-02504-08
66 6692347 1.15 1.40
Tubo del carburante 2.5x4x70 (vecchio 700-02504-07
67 6692346 1.15 1.40
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
68 6697846 1.04 1.27
Nessuna informazione disponibile, non ordinabile
69 6684625
Proteggi marmitta (vecchio 738-06600-20)
81 6692799 5.61 6.85
Guarnizione Marmitta (vecchio 737-06500-20)
82 6692744 1.15 1.40
Scudo termico
83 6687252 2.31 2.82
Kit silenziatore (vecchio 704-06504-91)
84 6692477 13.04 15.91
Rondella
85 6684661 2.15 2.62
Bullone a Testa Esagonale M5x50 (vecchio 990-51050
86 6685114 1.15 1.40
Carcassa della ventola
87 6687010 16.79 20.48
Molla di richiamo (vecchio 780-06097-20/6697591)
88 6684675 11.55 14.09
Bobina corda avviamento (vecchio 774-06097-20)
89 6693066 3.30 4.03
Vite di regolazione (vecchia 839-02010-20/6693638)
90 6693633 1.15 1.40
Assemblaggio puleggia di avviamento (vecchio 798-0
91 6693405 4.45 5.43
Passacavo (vecchio 203-0604a-20)
92 6688050 1.15 1.40
Corda di avviamento (vecchio 783-06097-20/6693174)
93 6693168 2.31 2.82
Maniglia di avviamento
94 6693237 1.15 1.40
Bullone con foro esagonale 4x15/ps (vecchio 994-63
95 6684682 2.15 2.62
FRIZIONE ANTISCIVOLAMENTO COMPLETA
96 6688494 9.74 11.88
Vite auto forante D4.5x16 (vecchio 990-72045-164/7
97 6684636 2.15 2.62
Bullone 4x12ps (vecchio 994-25040-128)
98 6695441 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
99 6684684 4.29 5.23
Molletta di avviamento (vecchia 788-06500-20)
100 6693319 2.31 2.82
Vite di regolazione del gas (vecchio 548-25140-20)
111 6684698 4.29 5.23
Snodo (vecchio 539-25120-20)
112 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
113 6684696 2.15 2.62
Valvola a farfalla comp. (vecchio 488-25145-80)
114 6684883 18.75 22.88
O-RING (vecchio 550-25100-20)
115 6684695 4.29 5.23
Getto principale #41.5 (vecchio 599-200aw-41/66918
116 6691885 5.11 6.24
Getto principale #40 (vecchio 599-2000w-40)
116A 6691845 4.45 5.43
Getto principale #34.5 (vecchio 599-200bw-34)
116B 6691888 6.28 7.66
Guarnizione pompa (vecchio 577-25100-20)
117 6691457 7.10 8.66
Diaframma della pompa (vecchio 576-25100-20 & 6696
118 6684693 8.58 10.46
Schermo di ingresso (vecchio 578-25007-20)
119 6684700 4.29 5.23
Corpo di Pompa Comp. (vecchio 575-25152-80)
120 6691432 34.19 41.71
Corpo della pompa Comp. (vecchio 575-25147-80/6691
120A 6691430 36.15 44.10
Guarnizione del diaframma (vecchio 475-25001-20)
121 6690837 2.31 2.82
Non più disponibile, nessuna sostituzione
121A 6685220
Membrana di dosaggio Comp. (vecchio 474-25001-80/6
122 6690827 11.71 14.29
Coperchio del diaframma (vecchio 476-25004-20)
123 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25101-20)
124 6691312 1.15 1.40
Nessuna informazione disponibile, non ordinabile
131 6688672
ANELLO DI ARRESTO C-26, INTERNO (VECCHIO 993-51026
132 6695294 1.15 1.40
Nessuna informazione disponibile, non ordinabile
133 6695524
Nessuna informazione disponibile, non ordinabile
134 6695526
Alloggiamento frizione comp. (vecchio 288-33185-80
135 6688571 17.40 21.23
Ingranaggio 1 (vecchio 306-33185-20) Nuovo Jun
136 6688967 20.11 24.54
Ingranaggio 1 (vecchio 306-33280-20)
136A 6688968 19.36 23.62
Ingranaggio 2 (vecchio 307-33280-20) Nuovo
137A 6688978 14.38 17.54
Asga a camme Comp. (vecchio 101-33185-80)
138 6686810 34.19 41.71
Albero a camme (vecchio 100-33185-20)
139 6686791 50.21 61.26
Guarnizione del carter dell'ingranaggio (vecchio 3
140 6688910 1.15 1.40
Cuscinetto a sfera #608
141 6684738 8.58 10.46
Guarnizione in Gomma
142 6686655 1.15 1.40
Rosetta
143 6688293 3.30 4.03
Vite con foro esagonale M5x25/s (vecchio 994-16050
144 6684709 2.15 2.62
CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80)
145 6688643 1.15 1.40
Bullone con foro esagonale 6x18/s (vecchio 994-610
146 6695495 1.15 1.40
Vite a testa rotonda con foro esagonale 6x15 (vecc
147 6695079 1.15 1.40
Rondella
148 6695183 1.15 1.40
Piastra di fissaggio (vecchio 070-33185-21/6686466
149 6686467 2.31 2.82
Piastra di supporto (vecchio 462-33185-20) Nuovo g
150 6690758 2.31 2.82
Vite a testa esagonale incassata M4x10 (vecchio 99
151 6685093 1.15 1.40
Dado a molla 6 (vecchio 994-40060-011)
152 6695475 1.15 1.40
Rondella
154 6695219 1.15 1.40
Dado a molla 6 (vecchio 994-40060-011)
155 6695475 1.15 1.40
Guida del taglio (vecchio 122-33187-20)
171 6687142 40.24 49.09
Guida taglio 830l M6 (vecchio 122-33285-20)
171A 6687151 40.24 49.09
Piastra di protezione (vecchio 136-33185-20)
172 6687287 18.00 21.96
Piastra di protezione (vecchio 136-3318b-20)
172A 6687288 17.40 21.23
Bullone con foro esagonale 6x25 (vecchio 990-52060
173 6695074 1.15 1.40
Rondella
174 6684822 2.15 2.62
Taglierino B (vecchio 121-73031-20) Nuovo
175 6695910 48.25 58.86
Coltello superiore (a)
176 6695909 48.25 58.86
Non più disponibile, nessuna sostituzione
177 6687187
Bullone
178 6687160 1.15 1.40
Bullone
178A 6687158 1.15 1.40
Porta lama (vecchio 128-37904-20)
179 6687181 2.31 2.82
Porta lama (vecchio 128-33202-20)
179A 6687180 2.31 2.82
Bullone
180 6687167 1.15 1.40
Bullone
180A 6687168 1.15 1.40
Maniglia B Comp. (vecchio 051-33185-81 & 6686310)
181 6686311 14.21 17.34
Nessuna informazione disponibile, non ordinabile
182 6691225
Impugnatura (vecchio 165-37590-20)
182A 6684708 6.44 7.85
Dado di fissaggio per taglierina (vecchio 123-3320
183 6687156 1.15 1.40
Dado a flangia
183A 6695170 1.15 1.40
Rondella
184 6684639 2.15 2.62
Rondella
185 6695219 1.15 1.40
Rondella
186 6684639 2.15 2.62
Coperchio del tagliatore, L-773 (vecchio 138-33215
187A 6687308 5.11 6.24
Piastra di raccolta, oblunga (vecchia 350-33210-20
188 6689539 17.55 21.41
Impugnatura A (vecchio 053-33231-22) Nuova
201 6686338 4.95 6.04
Impugnatura B (vecchio 054-33231-23) Nuovo
202 6686349 4.95 6.04
Leva dell'acceleratore (vecchio 230-33210-20)
203 6688229 2.31 2.82
Leva di sicurezza (vecchio 231-33210-20)
204 6688238 2.31 2.82
Molla leva acceleratore (vecchio 061-32600-20)
205 6686414 2.31 2.82
Interruttore di arresto completo (vecchio 170-3246
206 6687758 8.91 10.87
Pulsante di stop Mark (vecchio 925-32530-20)
207 6694585 1.15 1.40
Cappuccio del perno a pressione (vecchio 725-32600
208 6692681 1.15 1.40
Tappo (vecchio 765-32120-20)
208A 6693002 1.15 1.40
Vite 4x30/ws (vecchia 994-16040-301)
209 6695412 1.15 1.40
Vite 4x25/ws (vecchia 994-16040-251)
210 6695411 1.15 1.40
Impugnatura Ass'y (vecchio 055-33188-90) Fino U
211 6686355 22.00 26.84
Impugnatura Ass'y (vecchio 055-33185-90)
211A 6686354 28.14 34.33
Maniglia A Comp. (vecchio 050-33185-80)
212 6686275 22.24 27.13
Cavo dell'acceleratore 270+49 (vecchio 885-03014-8
213 6693877 4.45 5.43
Tubo di Protezione 10x150l (vecchio 164-10015-00/6
214 6687558 1.15 1.40
Vite 4x16ws (vecchio 994-16040-161)
215 6695404 1.15 1.40
Dado di bloccaggio in nylon 4 (vecchio 991-78040-0
216 6695163 1.15 1.40
Vite 3x10 (vecchio 994-31030-101)
217 6684913 2.15 2.62
Pulsante Stop (vecchio 258-11650-20)
218 6688366 1.15 1.40
Morsetto del cavo (vecchio 198-33130-20)
219 6688015 1.15 1.40
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105
220 6684667 2.15 2.62
Staffa Maniglia (vecchio 058-33185-20)
221 6686370 6.28 7.66
Ammortizzatore del manico in gomma (vecchio 060-33
222 6686396 2.31 2.82
Spinotto di spinta (vecchio 064-33225-20)
223 6686433 1.15 1.40
Molla ferma (vecchio 066-32300-20)
224 6686447 1.15 1.40
Chiave Combinata 10/19mm (vecchio 013-29323-50/668
501 6685257 3.30 4.03
Nessuna informazione disponibile, non ordinabile
502 6684813
Nessuna informazione disponibile, non ordinabile
601 6699687

Ci sono 0 articoli nel tuo carrello.
