Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TED-270PFDH'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

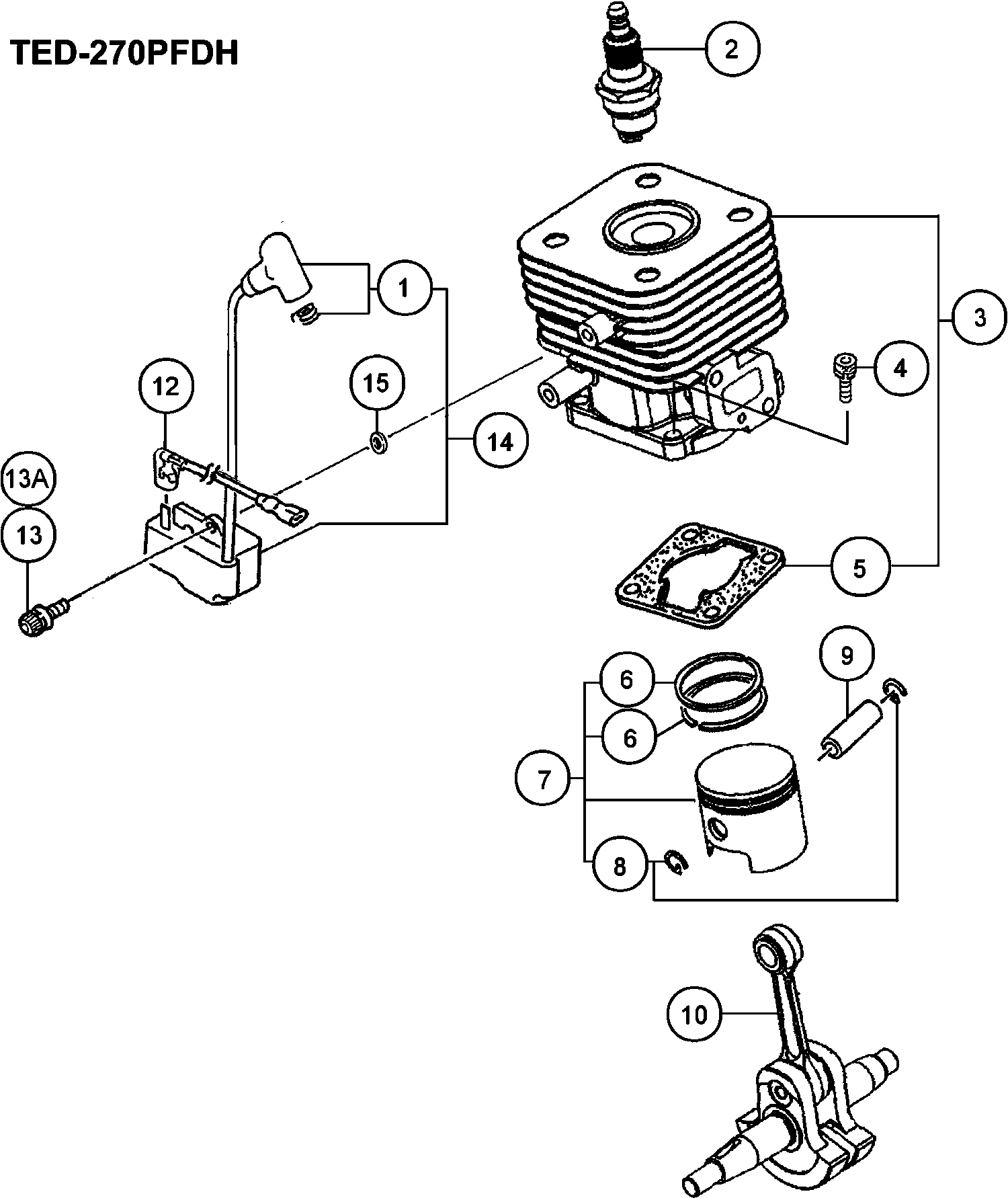

Disegno tecnico del modello Hikoki TED-270PFDH

Elenco parti di ricambio del modello Hikoki TED-270PFDH

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Montaggio del cappuccio della spina (vecchio 157-0
1 6684894 8.58 10.46
Candela Cj8 (vecchio 6685771)
2 6699324 3.30 4.03
Nessuna informazione disponibile, non ordinabile
3 6685495
Bullone esagonale M5x18/s (vecchio 994-61050-184)
4 6684586 2.15 2.62
Guarnizione del cilindro (vecchio 017-07350-20)
5 6684896 2.15 2.62
Anello di pistone (vecchio 041-01700-20)
6 6686121 4.45 5.43
Set di pistoni (vecchio 030-07350-90)
7 6685902 20.11 24.54
Circlip del perno del pistone (vecchio 039-00601-2
8 6684590 2.15 2.62
Perno del pistone (vecchio 037-07045-20)
9 6684591 4.29 5.23
Albero motore comp. (vecchio 046-07350-82)
10 6686219 72.30 88.21
Fermacavo B 190m (vecchio 178-01680-80)
12 6687836 2.31 2.82
Vite con foro esagonale M4x18/ws (vecchio 994-6404
13 6684599 2.15 2.62
Vite ad alta tensione 4x18ws (vecchio 994-16040-18
13A 6695407 1.15 1.40
Bobina (vecchio 167-21015-90)
14 6687689 42.20 51.48
Rondella (vecchio 182-0186a-20)
15 6684600 2.15 2.62
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
21 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
21 6684605 2.15 2.62
Combinato Rotor del Magneto Fw- (vecchio 155-21014
22 6687385 22.24 27.13
Dado M8 (vecchio 991-01080-011/327325/332299/72660
23 6684612 2.15 2.62
Rondella M8 (vecchio 992-01080-011)
24 6684611 2.15 2.62
Carter del montaggio (vecchio 072-03045-94)
25 6684905 54.45 66.43
Guarnizione dell'olio
26 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
27 6684608 3.80 4.64
Guarnizione del carter (vecchio 090-07350-22)
28 6684904 2.15 2.62
Vite a testa esagonale M5x16/s (vecchio 994-61050-
29 6684903 2.15 2.62
Guarnizione del collettore di aspirazione
41 6689895 1.15 1.40
Set di isolanti (vecchio 404-07020-91)
42 6689972 6.28 7.66
Vite con foro esagonale 5x25/ws (vecchio 994-64050
43 6684617 2.15 2.62
Guarnizione del carburatore (vecchio 402-0656a-20)
44 6684616 2.15 2.62
Set carburatore Wyj-463 (vecchio 455-0740a-90)
45 6690522 80.31 97.98
Corpo del pulitore completo (vecchio 423-0652n-80)
46 6690120 4.45 5.43
Spugna per la pulizia
47 6690365 1.15 1.40
Coprifiltro dell'aria
48 6690402 10.23 12.47
Comp. di bullone di fissaggio della copertina
49 6698730 3.15 3.84
Vite 5x55 (vecchio 990-11050-552)
50 6694914 1.15 1.40
Rondella 5 (vecchio 992-00050-011)
51 6684864 2.15 2.62
Piastra farfalla 2.0 (vecchia 528-0652n-22/6691275
52 6691276 1.15 1.40
Leva di controllo del collettore (vecchio 523-0652
53 6691239 1.15 1.40
Serbatoio Bianco (vecchio 591-07350-22/6691519/669
54 6691602 15.13 18.45
TANICA
54A 6697951 21.63 26.38
Collare 5.8 (vecchio 659-00801-20)
55 6692244 1.15 1.40
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
56 6697846 1.04 1.27
Tubo del carburante 3x5x65 (vecchio 700-03005-06)
57 6684626 2.15 2.62
Nessuna informazione disponibile, non ordinabile
58 6684620
Clip D6 (vecchio 680-00070-20)
59 6685198 1.15 1.40
Nessuna informazione disponibile, non ordinabile
60 6698970
Rondella
61 6689681 1.15 1.40
Tappo del serbatoio D Ass'y (vecchio 595-03002-90/
62 6691748 7.59 9.26
Bullone a buco esagonale 5x20ps (vecchio 994-63050
63 6695506 1.15 1.40
Bullone a buco esagonale 5x16/ps (vecchio 994-6305
64 6695504 1.15 1.40
Bullone (con flangia)
64A 6696574 1.05 1.28
Vite autofilettante 4x14 P (vecchio 993-49040-142/
65 6695280 1.15 1.40
Rondella
66 6685070 1.15 1.40
Rondella (vecchio 992-10050-012)
67 6684662 2.15 2.62
Coperchio del Cilindro Nero (vecchio 016-07500-20)
71 6685693 4.79 5.84
Bullone a buco esagonale 5x16/ps (vecchio 994-6305
72 6695504 1.15 1.40
Bullone Hex. Foro 6x65 (vecchio 990-51060-653)
73 6695067 1.15 1.40
Rondella
74 6684639 2.15 2.62
Marmitta Comp. (vecchio 706-0740a-80)
75 6692575 54.30 66.25
Protezione marmitta (vecchia 738-0740a-80)
77 6692817 20.11 24.54
Bullone a foro esagonale 4x18ws (vecchio 994-64040
78 6695508 1.15 1.40
Deflettore Nero (vecchio 132-0740c-20)
79 6687217 3.30 4.03
Rondella
80 6684642 2.15 2.62
Nessuna informazione disponibile, non ordinabile
80A 6697619
Scarpa frizione
81 6684643 11.55 14.09
Nessuna informazione disponibile, non ordinabile
81A 6697656
Molla frizione (vecchio 342-0630b-20)
82 6684644 2.15 2.62
Molla della frizione
82A 6697657 1.04 1.27
Piastra frizione A 0.5 (vecchio 348-0630a-20/66895
83 6684645 2.15 2.62
Piastra frizione A (vecchia 348-0602r-20)
83A 6689528 1.15 1.40
Bullone di passaggio (vecchio 357-0075t-20)
84 6684646 2.15 2.62
Bullone a gradino (vecchio 357-00601-20)
84A 6689627 1.15 1.40
Vite con foro esagonale M5x18/ws (vecchio 994-6405
85 6684647 2.15 2.62
Rondella
86 6684648 2.15 2.62
Set di frizione
87 6697655 6.76 8.25
Bullone con foro esagonale 4x15/ps (vecchio 994-63
88 6684682 2.15 2.62
Scudo termico
89 6687265 4.45 5.43
Vite autofilettante 4x14 (vecchio 993-48040-142)
90 6684751 2.15 2.62
Carcassa della ventola
91 6687039 18.75 22.88
Guarnizione primaria del cavo (vecchio 203-11660-2
92 6688057 1.15 1.40
Guarnizione speciale del silenziatore (vecchio 751
93 6692886 1.15 1.40
Set Tubo di Scarico (vecchio 734-0740a-90)
94 6692716 4.79 5.84
Vite M4x8/ws (vecchio 994-36040-081)
95 6684651 2.15 2.62
Arresto scintilla (vecchio 732-0740a-20) Nuovo
96 6692702 2.31 2.82
Corpo dello starter a strappo (vecchio 762-03045-9
101 6684938 23.45 28.61
Corpo di avviamento a strappo Comp. (vecchio 772-0
102 6684944 17.24 21.03
Bobina della corda di avviamento (vecchio 774-0304
103 6684941 6.44 7.85
Molla di rinvio (vecchio 779-03045-20)
104 6684942 9.40 11.47
Braccio oscillante (vecchio 777-03045-20)
105 6684940 2.15 2.62
Vite di regolazione (vecchio 839-03045-20)
106 6684679 2.15 2.62
Puleggia di sostegno (vecchio 771-03045-20)
107 6684939 2.15 2.62
Corda 3.0x800 (vecchio 783-03045-20)
108 6684943 4.29 5.23
Maniglia di avviamento
109 6684680 2.15 2.62
Non più disponibile, nessuna sostituzione
110 6685000
Puleggia di avviamento (vecchio 798-03045-20)
111 6684937 6.44 7.85
Bullone a foro esagonale 4x18ws (vecchio 994-64040
112 6695508 1.15 1.40
Set di frizione
115 6697655 6.76 8.25
Corpo pompa comp. (vecchio 575-25153-80)
121 6684879 62.16 75.84
Pompa di innesto comp. (vecchio 442-25151-80)
122 6684687 16.34 19.93
Coperchio del diaframma (vecchio 476-25151-20)
123 6684688 8.58 10.46
Corpo di innesco (vecchio 447-25108-20)
124 6684689 6.44 7.85
Diaframma di misurazione (vecchio 474-25601-20)
125 6684690 18.00 21.96
Guarnizione del diaframma (vecchio 475-25153-20)
126 6684691 8.58 10.46
Diaframma della pompa (vecchio 576-25100-20 & 6696
127 6684693 8.58 10.46
Guarnizione della pompa (vecchio 577-25292-20 & 66
128 6684692 29.19 35.61
Getto principale #38.5 (vecchio 599-200bw-38/66918
129 6696130 5.78 7.05
O-RING (vecchio 550-25100-20)
130 6684695 4.29 5.23
Anello di arresto (vecchio 489-25100-20)
131 6684696 2.15 2.62
Snodo (vecchio 539-25120-20)
132 6684697 6.44 7.85
Vite di Regolazione Dell'Acceleratore (vecchio 514
133 6684870 2.15 2.62
Regolatore del cavo (vecchio 544-25164-20)
134 6684873 6.44 7.85
Guarnizione del Pulitore (vecchia 431-0634c-20)
137 6684875 4.29 5.23
Vite di regolazione (vecchio 548-25151-20 & 669632
138 6684699 2.15 2.62
Rondella (vecchia 549-25165-20)
139 6684874 2.15 2.62
Schermo di ingresso (vecchio 578-25007-20)
140 6684700 4.29 5.23
Cassa Del Cambio A Completa (vecchio 002-32182-80)
151 6685578 28.14 34.33
Non più disponibile, nessuna sostituzione
152 6685593
Casa del frizione Comp. (vecchio 226-71010-80)
153 6688210 19.51 23.81
Ingranaggio 2 (vecchio 012-32191-20)
154 6685656 28.44 34.69
Nessuna informazione disponibile, non ordinabile
155 6685702
Chiavetta di Wood-ruff 3x10x3.7 (vecchia 068-00300
156 6686454 1.15 1.40
Cuscinetto a sfere 6001z
157 6695532 6.60 8.05
Nessuna informazione disponibile, non ordinabile
158 6695534
Anello di arresto C 11, esterno (vecchio 993-50011
159 6695282 1.15 1.40
Ingranaggio 4 (vecchio 018-32192-20)
160 6685788 50.21 61.26
Cuscinetto a sfere #7202b
161 6695587 14.21 17.34
Rondella C 5.0 (vecchio 040-32120-20)
162 6686065 3.30 4.03
Cuscinetto a sfera #6202z
163 6695559 6.44 7.85
Rondella
164 6695206 1.15 1.40
Anello di arresto C-35, interno (vecchio 993-51035
165 6695296 1.15 1.40
Chiavetta Wood-ruff 3x13x5 (vecchio 068-01006-20)
166 6686455 1.15 1.40
Albero di trasmissione (vecchio 022-32183-20)
167 6685824 104.51 127.51
Vite 5x18/s (vecchio 994-14050-181)
168 6695339 1.15 1.40
Anello di arresto C-13, esterno (vecchio 993-50013
169 6695283 1.15 1.40
Leva blocco Comp. (vecchio 405-32182-81)
170 6689992 8.41 10.26
Molla della leva di blocco (vecchia 406-32182-20)
171 6689998 4.45 5.43
Rondella
172 6687942 1.15 1.40
Rondella
173 6685103 1.15 1.40
Bullone scalino (vecchio 793-10200-20)
174 6693366 1.15 1.40
Rondella
175 6695219 1.15 1.40
Nessuna informazione disponibile, non ordinabile
176 6684792
CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80)
178 6688643 1.15 1.40
Corpo farfalla A (vecchio 875-71020-20)
201 6693795 3.30 4.03
Corpo farfallato B (vecchio 884-71020-20)
202 6693818 3.30 4.03
Leva dell'acceleratore Dh (vecchio 060-71026-20)
203 6686402 3.30 4.03
Molla leva del gas (vecchio 061-71020-20)
204 6686421 1.15 1.40
Vite autofilettante 4x14 P (vecchio 993-49040-142/
205 6695280 1.15 1.40
Vite 4x6 (vecchio 990-11040-061)
206 6694860 1.15 1.40
Tubo di protezione 7x530l (vecchio 164-07053-00)
207 6687537 1.15 1.40
Assieme della maniglia (vecchio 6686256)
208 6697263 148.83 181.57
Rondella
209 6684639 2.15 2.62
Rondella
210 6695219 1.15 1.40
Bullone Plus 6x12 (vecchio 990-23060-121) Nuovo
211 6695015 1.15 1.40
Rondella
212 6695198 1.15 1.40
Rondella
213 6695225 1.15 1.40
Bullone 10x20 (vecchio 990-21100-201) Nuovo
214 6695005 1.15 1.40
Cavo dell'acceleratore 585+32 (vecchio 885-71026-8
215 6693989 6.93 8.45
Interruttore Di Stop Comp. (vecchio 170-71026-80)
216 6687777 8.25 10.06
Morsetto del cavo (vecchio 198-33130-20)
217 6688015 1.15 1.40
Pulsante Stop (vecchio 258-11650-20)
218 6688366 1.15 1.40
Pulsante di arresto Mark (vecchio 925-33160-20)
219 6694588 1.15 1.40
Vite 3x10 (vecchio 994-31030-101)
220 6684913 2.15 2.62
Nessuna informazione disponibile, non ordinabile
501 6693647
Chiave combinata 10x19 (vecchio 036-29710-11/66859
502 6685999 5.11 6.24
Chiave 17x19 (vecchio 049-29321-75) Nuovo
503 6686251 4.35 5.31
Piastra di nome Ted-280pfdh (vecchio 906-0740c-20)
601 6694240 2.31 2.82
