Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCS33EDP”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

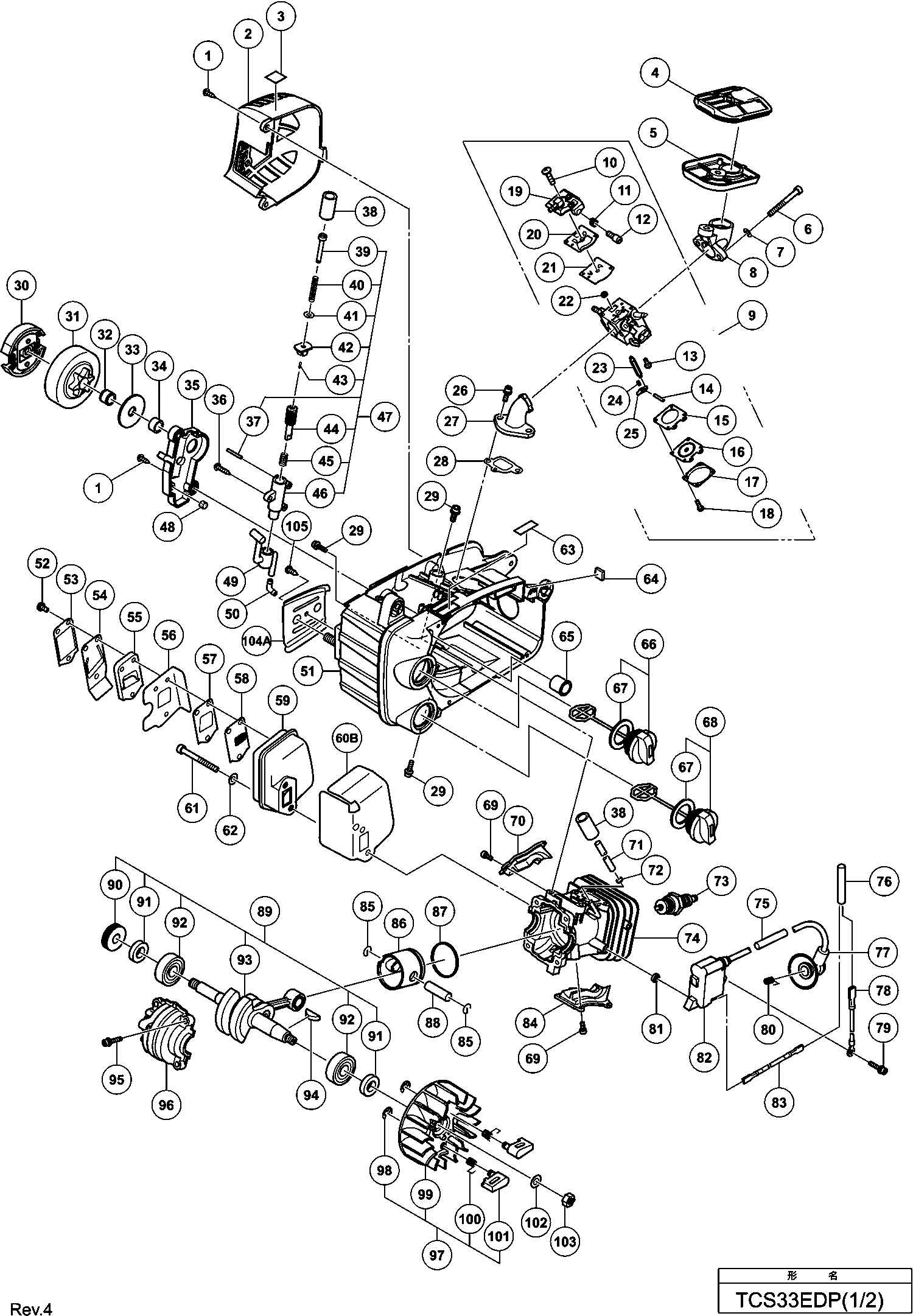

Disegni tecnici di Hikoki TCS33EDP

Elenco parti di Hikoki TCS33EDP

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Vite Autofilettante (con flangia) D4x16 (nero)
1 305812 1.04 1.27
Copertura del silenziatore
2 6696821 7.95 9.70
Etichetta di avvertimento (caldo)
3 6698864 1.20 1.46
Elemento del filtro dell'aria (b)
4 6699969 3.45 4.21
Elemento del filtro dell'aria (a)
5 6699968 3.30 4.03
Vite a testa esagonale M5x45 (10 pezzi)
6 949824 3.90 4.76
Rondella
7 6685408 1.05 1.28
Supporto pulitore
8 6699966 1.04 1.27
Carburatore Ass'y
9 6699976 49.23 60.05
Vite (vecchia 514-25001-20)
10 6685210 1.15 1.40
Molla di regolazione al minimo (vecchio 463-25006-
11 6685297 2.31 2.82
Vite di regolazione al minimo (vecchio 462-25016-2
12 6685298 2.31 2.82
Vite di fissaggio per perno cerniera (vecchio 546-
13 6685218 2.31 2.82
Perno della cerniera (vecchio 605-25001-20)
14 6685219 1.15 1.40
Non più disponibile, nessuna sostituzione
15 6685220
Diaframma di misurazione (vecchio 474-25601-20)
16 6684690 18.00 21.96
Coperchio del diaframma (vecchio 476-25004-20)
17 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25012-20)
18 6685223 1.15 1.40
Coperchio della pompa
19 6600091 11.05 13.48
Guarnizione della pompa (vecchio 577-25007-20)
20 6685212 2.31 2.82
Diaframma della pompa (vecchio 576-25006-20)
21 6685213 4.45 5.43
Schermo di ingresso (vecchio 578-25007-20)
22 6684700 4.29 5.23
Valvola a ago (vecchio 603-25012-20)
23 6685215 5.28 6.44
Molla della valvola (vecchio 477-25343-20)
24 6685216 2.31 2.82
Leva di controllo (vecchio 473-25001-20)
25 6685217 3.30 4.03
Vite con foro esagonale M4
26 6698792 1.20 1.46
Prendi aria
27 6699951 4.65 5.67
Guarnizione
28 6699952 1.04 1.27
Bullone a brugola. Bloccaggio M (con rondelle)
29 6699044 1.04 1.27
Frizione (vecchio 6696809)
30 6600316 10.95 13.36
Carter frizione Comp. (vecchio 310-32710-20/669599
31 6685144 14.53 17.72
CUSCINETTO A RULLINI
32 6685361 4.05 4.94
Rondella
33 6685414 1.05 1.28
Anello di Albero a Gomiti
34 6685360 2.10 2.56
Coperchio della pompa dell'olio
35 6699610 2.80 3.42
Vite a tagliente (con flangia) D4x20 (nero)
36 302086 1.05 1.28
Rullo ad ago
37 6685356 1.05 1.28
Spugna idolo
38 6696793 1.20 1.46
Regolatore pompa olio
39 6699960 1.65 2.01
Molla regolatrice
40 6699961 1.04 1.27
Rondella del bullone M4 (nero) per 220v-240v
41 323210 1.05 1.28
Cappuccio regolatore
42 6699959 1.04 1.27
Rullo ad ago
43 6600046 1.04 1.27
Ingranaggio della pompa (ed)
44 6699957 1.95 2.38
Molla pompa a ingranaggi
45 6699958 1.04 1.27
Caso della pompa (vecchio 6685353)
46 6699119 7.50 9.15
Insieme della pompa
47 6600085 15.54 18.96
Spugna per ventola di aria
48 66A6188 1.50 1.83
Tubo dell'olio
49 6696811 2.10 2.56
Giunto del Tubo
50 6685358 1.05 1.28
Custodia del motore
51 6600084 35.61 43.45
Vite M4 (con rondelle) Nero
52 6600048 1.04 1.27
Piastra di imballaggio
53 6698861 1.20 1.46
Imballaggio speciale (s)
54 6698862 1.20 1.46
Tubo di scappamento
55 6696816 1.20 1.46
Confezione speciale del silenziatore
56 6696818 1.20 1.46
Piastra di fissaggio della griglia
57 6696817 1.20 1.46
Maglia di scarico
58 6696815 1.20 1.46
SILENZIATORE
59 6600049 21.45 26.17
Imballaggio del silenziatore
60B 6600445 1.50 1.83
Nessuna informazione disponibile, non ordinabile
61 6696819
Rondella M6 (10 Pezzi)
62 949432 1.05 1.28
Etichetta di marcatura del serbatoio
63 6698921 1.20 1.46
Foglio di Protezione
64 6600047 1.04 1.27
Cap interno Ass'y
65 6685351 4.50 5.49
Tappo del serbatoio completo
66 6698854 4.20 5.12
Imballaggio del tappo del serbatoio (vecchio 630-3
67 6685179 1.15 1.40
Tappo del serbatoio completo
68 6698358 4.20 5.12
Vite (10 pezzi)
69 949812 2.40 2.93
Coperchio della valvola di scarico (b)
70 6696766 2.10 2.56
Tubo del carburante (fkm)
71 6698907 7.95 9.70
Clip D6 (vecchio 680-00070-20)
72 6685198 1.15 1.40
Nessuna informazione disponibile, non ordinabile
73 6699320
CILINDRO
74 6600083 54.59 66.60
Tubo di isolamento del cavo L100
75 6600051 1.04 1.27
Tubo isolante del cavo dal 11 2013
76 6699175 1.20 1.46
Nessuna informazione disponibile, non ordinabile
77 6696771
Cavo
78 6600052 1.04 1.27
Bullone a testa esagonale M4x18 (con rondelle)
79 6696326 1.20 1.46
Raccordo in metallo del cappuccio della spina (a)
80 6696772 1.20 1.46
Non più disponibile, nessuna sostituzione
81 6698700
Bobina
82 6699977 26.26 32.04
Cavo (a)
83 6699948 1.04 1.27
Coperchio della valvola di scarico (a)
84 6696765 2.10 2.56
Clip di Cir
85 6685326 1.05 1.28
PISTONE
86 6698806 13.36 16.30
Anello del pistone (xr1-1856)
87 6685331 4.05 4.94
Spina del pistone (vecchio 6685079)
88 6696764 1.20 1.46
Insieme di Verme della Manovella
89 6698853 66.55 81.19
Verme
90 6685330 4.50 5.49
Guarnizione dell'olio
91 6685329 2.10 2.56
CUSCINETTO A SFERE
92 6685328 3.00 3.66
Nessuna informazione disponibile, non ordinabile
93 6696762
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2
94 6684899 2.15 2.62
Nessuna informazione disponibile, non ordinabile
95 6698386
Carter della manovella
96 6696767 5.70 6.95
Sottogruppo magneto
97 6600090 36.71 44.79
Anello di ritenzione D4
98 6685336 1.05 1.28
Rotor di magneto comp.
99 6600053 8.85 10.80
Molla
100 6685335 1.05 1.28
Rocchetto di avviamento
101 6685334 1.05 1.28
Rondella del bullone D7
102 6696880 1.05 1.28
Dado
103 6696879 1.05 1.28
Piastra di guida (c)
104A 6600346 1.65 2.01
VITE C M4X35
105 958715 1.04 1.27
Coperchio Laterale
121 6600088 13.95 17.02
Piastra di supporto freno
122 6696782 4.20 5.12
Molla della leva del freno
123 6696783 1.20 1.46
Maniglia del freno
124 6699972 5.10 6.22
Coperchio del collegamento del freno
126 6696779 1.20 1.46
Nessuna informazione disponibile, non ordinabile
127 6600075
Dado di serraggio della barra della catena (eu)
128 6600057 1.04 1.27
Portadado
129 6600058 1.04 1.27
Estrattore di Catena
130 6698986 13.35 16.29
Piastra guida (b) (vecchio 6685157)
131 6696784 2.10 2.56
Nessuna informazione disponibile, non ordinabile
132 6697889
Nessuna informazione disponibile, non ordinabile
133 6696995
VITE C M4X35
134 958715 1.04 1.27
Vite di trapano D3
135 696352 1.13 1.37
Elemento di frenatura
136 6600054 1.04 1.27
Assemblaggio del collegamento del freno
137 6685388 4.05 4.94
Fascia freno
138 6685140 14.53 17.72
Rullo di aghi D3
139 6685391 1.05 1.28
Vite Autofilettante (con flangia) D4x16 (nero)
140 305812 1.04 1.27
Coprifiltro dell'aria
141 6699970 2.70 3.29
Pulsante del pulitore
142 6699971 1.04 1.27
Impugnatura Posteriore
143 6699965 1.65 2.01
Blocco del commutatore
144 6685350 1.05 1.28
Molla leva gas (vecchio 6685349)
145A 6600341 1.04 1.27
Spina a Molla 5x25 (vecchio 993-26005-254)
146 6685282 1.15 1.40
Non più disponibile, nessuna sostituzione
147A 6601275
Etichetta di avvio (cs33ed) Ex
148 6600082 1.05 1.28
AMMORTIZZATORE (A)
150 6696327 4.20 5.12
Boccola Distanziatrice
151 696314 3.45 4.21
Bullone del Set di Ammortizzatore
152 6685413 1.05 1.28
Leva del starter (vecchio 495-56300-20)
153 6685206 1.15 1.40
Tirante DF 700
154 6699964 1.05 1.28
OCCHIELLO
155 6698787 1.80 2.20
Leva dell'acceleratore (vermiglio)
156 6698916 1.20 1.46
Coperchio del alloggiamento del motore
157 6699974 1.20 1.46
OCCHIELLO
158 6698787 1.80 2.20
Portamolla
159 6698409 2.10 2.56
Vite del set di ammortizzatori
160 6699962 1.05 1.28
Molla Antivibrazione
161 6698428 2.10 2.56
Passacavo del carburante (vecchio 701-72930-20)
162 6696167 1.15 1.40
Tubo del Carburante
163 6699975 1.95 2.38
Tubo di carburante L220
164 6600055 1.05 1.28
Dado M6
165 329934 1.73 2.10
Manico Posteriore
166 6699963 9.90 12.08
Spugna al minimo
167 6600056 1.05 1.28
Tubo del carburante 2.5x4x90 (vecchio 700-02504-09
168 6685267 1.15 1.40
Pompa di adescamento Comp. (vecchio 442-25143-80)
169 6685139 5.94 7.24
Foglio di Protezione
170 6600047 1.04 1.27
Passacavo del carburante
171 6685308 1.05 1.28
Valvola di sfiato dell'aria (b)
172 6685370 2.10 2.56
Vite di Lamiera Flangiata D5x15
173 6698456 1.05 1.28
Perno
174 6699973 1.80 2.20
Vite di Lamiera Flangiata D5x15
175 6698456 1.05 1.28
Acchiappacatena
176 6699950 1.04 1.27
Filtro della pompa
177A 6600351 2.70 3.29
Clip D6 (vecchio 680-00070-20)
178 6685198 1.15 1.40
Corpo del filtro dell'olio
179 6685310 1.05 1.28
Nessuna informazione disponibile, non ordinabile
180 6696804
Rondella
181 6685407 1.05 1.28
Tubo del Carburante
182 6698715 9.75 11.90
Assemblea della maniglia dell'avviamento
183 6600061 2.55 3.11
Ferma corda
184 6699465 1.04 1.27
Pulsante di avviamento
185 6699467 1.95 2.38
Corda dell'avviamento (ns)
186 6600060 1.04 1.27
Carcassa della ventola
187 6600066 17.33 21.14
Deviatore d'aria
188 6600089 2.55 3.11
Vite di regolazione (ns)
189 6600062 1.04 1.27
Piastra a camma (ns)
190 6600064 1.95 2.38
Bobina (ns)
191 6600065 12.15 14.82
Molla a spirale (ns)
192 6600063 5.85 7.14
Vite di taglio (con flangia) D5x25 (nera)
193 305558 1.04 1.27
Rondella
194 6685408 1.05 1.28
Maniglia anteriore
195 6699967 6.30 7.69
Nessuna informazione disponibile, non ordinabile
196 6698865
Bullone del Set di Ammortizzatore
197 6698859 1.20 1.46
AVVIO AL RITORNO ASS'Y (NS) NUOVO SEP
198 6699955 21.45 26.17
Nessuna informazione disponibile, non ordinabile
501 6685440
Chiave Combinata Box
502 6685402 3.15 3.84
