Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCS33ED”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

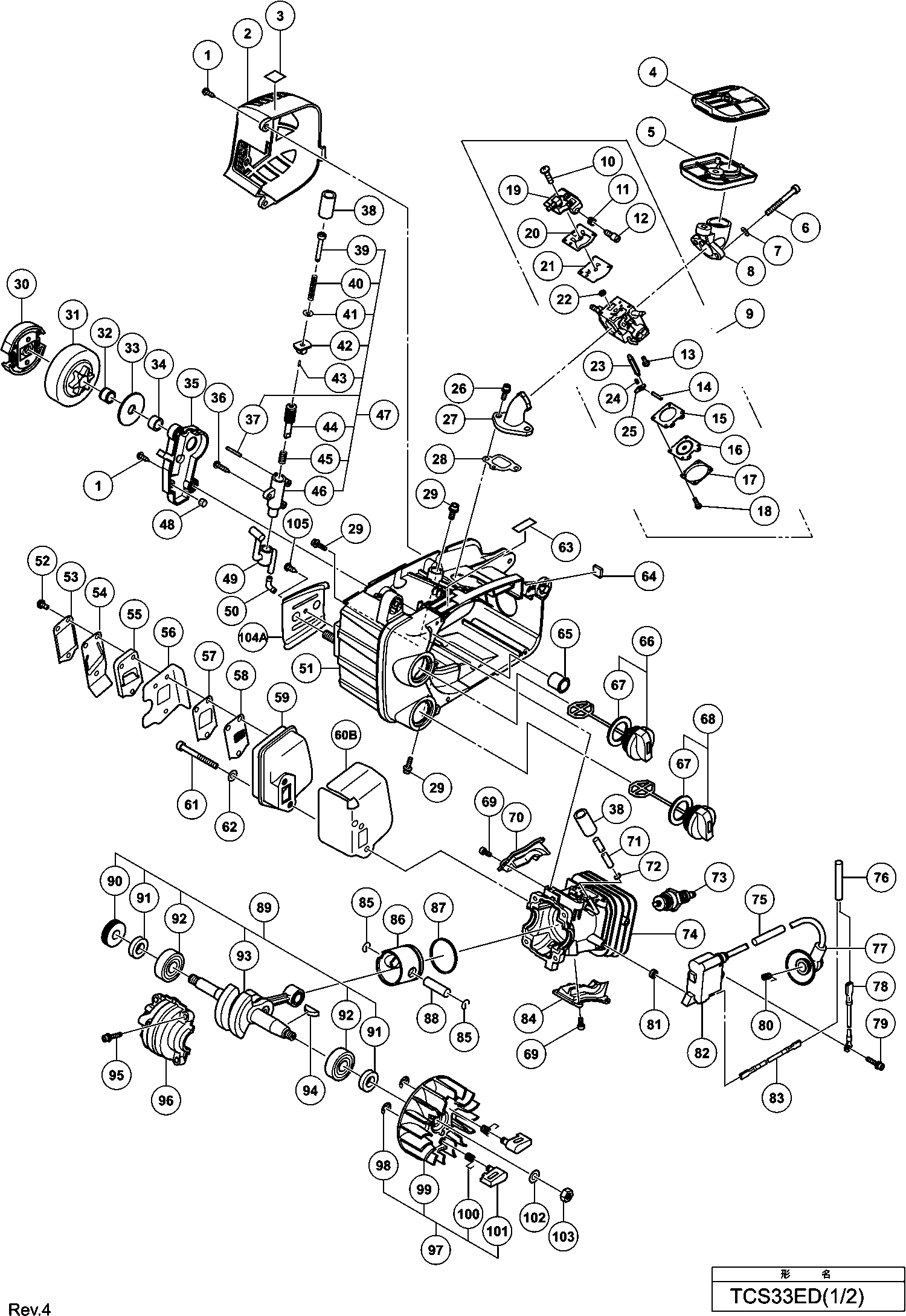

Disegni tecnici di Hikoki TCS33ED
Elenco parti di Hikoki TCS33ED
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| *131 | 6697889 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *501 | 6685440 | |||
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 1 | 305812 | 1.04 | 1.27 | |
| Copertura del silenziatore | ||||
| 2 | 6696821 | 7.95 | 9.70 | |
| Etichetta di avvertimento (caldo) | ||||
| 3 | 6698864 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 6699969 | |||
| Elemento del filtro dell'aria (a) | ||||
| 5 | 6699968 | 3.30 | 4.03 | |
| Vite a testa esagonale M5x45 (10 pezzi) | ||||
| 6 | 949824 | 3.90 | 4.76 | |
| Rondella | ||||
| 7 | 6685408 | 1.05 | 1.28 | |
| Supporto pulitore | ||||
| 8 | 6699966 | 1.04 | 1.27 | |
| Carburatore Ass'y | ||||
| 9 | 6699976 | 49.23 | 60.05 | |
| Vite (vecchia 514-25001-20) | ||||
| 10 | 6685210 | 1.15 | 1.40 | |
| Molla di regolazione al minimo (vecchio 463-25006- | ||||
| 11 | 6685297 | 2.31 | 2.82 | |
| Vite di regolazione al minimo (vecchio 462-25016-2 | ||||
| 12 | 6685298 | 2.31 | 2.82 | |
| Vite di fissaggio per perno cerniera (vecchio 546- | ||||
| 13 | 6685218 | 2.31 | 2.82 | |
| Perno della cerniera (vecchio 605-25001-20) | ||||
| 14 | 6685219 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 15 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 16 | 6684690 | |||
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 17 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25012-20) | ||||
| 18 | 6685223 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 6600091 | |||
| Guarnizione della pompa (vecchio 577-25007-20) | ||||
| 20 | 6685212 | 2.31 | 2.82 | |
| Diaframma della pompa (vecchio 576-25006-20) | ||||
| 21 | 6685213 | 4.45 | 5.43 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 22 | 6684700 | 4.29 | 5.23 | |
| Valvola a ago (vecchio 603-25012-20) | ||||
| 23 | 6685215 | 5.28 | 6.44 | |
| Molla della valvola (vecchio 477-25343-20) | ||||
| 24 | 6685216 | 2.31 | 2.82 | |
| Leva di controllo (vecchio 473-25001-20) | ||||
| 25 | 6685217 | 3.30 | 4.03 | |
| Vite con foro esagonale M4 | ||||
| 26 | 6698792 | 1.20 | 1.46 | |
| Prendi aria | ||||
| 27 | 6699951 | 4.65 | 5.67 | |
| Guarnizione | ||||
| 28 | 6699952 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 6699044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 6600316 | |||
| Carter frizione Comp. (vecchio 310-32710-20/669599 | ||||
| 31 | 6685144 | 14.53 | 17.72 | |
| CUSCINETTO A RULLINI | ||||
| 32 | 6685361 | 4.05 | 4.94 | |
| Rondella | ||||
| 33 | 6685414 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 6685360 | |||
| Coperchio della pompa dell'olio | ||||
| 35 | 6699610 | 2.80 | 3.42 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 36 | 302086 | 1.05 | 1.28 | |
| Rullo ad ago | ||||
| 37 | 6685356 | 1.05 | 1.28 | |
| Spugna idolo | ||||
| 38 | 6696793 | 1.20 | 1.46 | |
| Regolatore pompa olio | ||||
| 39 | 6699960 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 6699961 | |||
| Rondella del bullone M4 (nero) per 220v-240v | ||||
| 41 | 323210 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6699959 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 6600046 | |||
| Ingranaggio della pompa (ed) | ||||
| 44 | 6699957 | 1.95 | 2.38 | |
| Molla pompa a ingranaggi | ||||
| 45 | 6699958 | 1.04 | 1.27 | |
| Caso della pompa (vecchio 6685353) | ||||
| 46 | 6699119 | 7.50 | 9.15 | |
| Insieme della pompa | ||||
| 47 | 6600085 | 15.54 | 18.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 6685371 | |||
| Tubo dell'olio | ||||
| 49 | 6696811 | 2.10 | 2.56 | |
| Giunto del Tubo | ||||
| 50 | 6685358 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 6600084 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 6600048 | |||
| Piastra di imballaggio | ||||
| 53 | 6698861 | 1.20 | 1.46 | |
| Imballaggio speciale (s) | ||||
| 54 | 6698862 | 1.20 | 1.46 | |
| Tubo di scappamento | ||||
| 55 | 6696816 | 1.20 | 1.46 | |
| Confezione speciale del silenziatore | ||||
| 56 | 6696818 | 1.20 | 1.46 | |
| Piastra di fissaggio della griglia | ||||
| 57 | 6696817 | 1.20 | 1.46 | |
| Maglia di scarico | ||||
| 58 | 6696815 | 1.20 | 1.46 | |
| SILENZIATORE | ||||
| 59 | 6600050 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60B | 6600445 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 6696819 | |||
| Rondella M6 (10 Pezzi) | ||||
| 62 | 949432 | 1.05 | 1.28 | |
| Etichetta di marcatura del serbatoio (25:1) | ||||
| 63 | 6698922 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 6600047 | |||
| Cap interno Ass'y | ||||
| 65 | 6685351 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 6698854 | |||
| Imballaggio del tappo del serbatoio (vecchio 630-3 | ||||
| 67 | 6685179 | 1.15 | 1.40 | |
| Tappo del serbatoio completo | ||||
| 68 | 6698358 | 4.20 | 5.12 | |
| Vite (10 pezzi) | ||||
| 69 | 949812 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 6696766 | |||
| Tubo del carburante (fkm) | ||||
| 71 | 6698907 | 7.95 | 9.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 6685311 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 6699320 | |||
| CILINDRO | ||||
| 74 | 6600083 | 54.59 | 66.60 | |
| Tubo di isolamento del cavo L100 | ||||
| 75 | 6600051 | 1.04 | 1.27 | |
| Tubo isolante del cavo dal 11 2013 | ||||
| 76 | 6699175 | 1.20 | 1.46 | |
| CAPPUCCIO CANDELA | ||||
| 77 | 6696771 | 1.98 | 2.42 | |
| Cavo | ||||
| 78 | 6600052 | 1.04 | 1.27 | |
| Bullone a testa esagonale M4x18 (con rondelle) | ||||
| 79 | 6696326 | 1.20 | 1.46 | |
| Raccordo in metallo del cappuccio della spina (a) | ||||
| 80 | 6696772 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 81 | 6698700 | |||
| Bobina | ||||
| 82 | 6699977 | 26.26 | 32.04 | |
| Cavo (a) | ||||
| 83 | 6699948 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 6696765 | |||
| Clip di Cir | ||||
| 85 | 6685326 | 1.05 | 1.28 | |
| PISTONE | ||||
| 86 | 6698806 | 13.36 | 16.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 87 | 6685331 | |||
| Spina del pistone (vecchio 6685079) | ||||
| 88 | 6696764 | 1.20 | 1.46 | |
| Insieme di Verme della Manovella | ||||
| 89 | 6698853 | 66.55 | 81.19 | |
| Verme | ||||
| 90 | 6685330 | 4.50 | 5.49 | |
| Guarnizione dell'olio | ||||
| 91 | 6685329 | 2.10 | 2.56 | |
| CUSCINETTO A SFERE | ||||
| 92 | 6685328 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 6696762 | |||
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 94 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 6698386 | |||
| Carter della manovella | ||||
| 96 | 6696767 | 5.70 | 6.95 | |
| Sottogruppo magneto | ||||
| 97 | 6600090 | 36.71 | 44.79 | |
| Anello di ritenzione D4 | ||||
| 98 | 6685336 | 1.05 | 1.28 | |
| Rotor di magneto comp. | ||||
| 99 | 6600053 | 8.85 | 10.80 | |
| Molla | ||||
| 100 | 6685335 | 1.05 | 1.28 | |
| Rocchetto di avviamento | ||||
| 101 | 6685334 | 1.05 | 1.28 | |
| Rondella del bullone D7 | ||||
| 102 | 6696880 | 1.05 | 1.28 | |
| Dado | ||||
| 103 | 6696879 | 1.05 | 1.28 | |
| Piastra di guida (c) | ||||
| 104A | 6600346 | 1.65 | 2.01 | |
| VITE C M4X35 | ||||
| 105 | 958715 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 6600086 | |||
| Piastra di supporto freno | ||||
| 122 | 6696782 | 4.20 | 5.12 | |
| Molla della leva del freno | ||||
| 123 | 6696783 | 1.20 | 1.46 | |
| Maniglia del freno | ||||
| 124 | 6699972 | 5.10 | 6.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 125 | 6600080 | |||
| Coperchio del collegamento del freno | ||||
| 126 | 6696779 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 127 | 6600076 | |||
| Dado di serraggio per asta della catena | ||||
| 128 | 6685416 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 129 | 6698986 | |||
| Piastra guida (b) (vecchio 6685157) | ||||
| 130 | 6696784 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 6697889 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | 6696995 | |||
| VITE C M4X35 | ||||
| 133 | 958715 | 1.04 | 1.27 | |
| Vite di trapano D3 | ||||
| 134 | 696352 | 1.13 | 1.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 6600054 | |||
| Assemblaggio del collegamento del freno | ||||
| 136 | 6685388 | 4.05 | 4.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 137 | 6685140 | |||
| Rullo di aghi D3 | ||||
| 138 | 6685391 | 1.05 | 1.28 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 139 | 305812 | 1.04 | 1.27 | |
| Coprifiltro dell'aria | ||||
| 140 | 6699970 | 2.70 | 3.29 | |
| Pulsante del pulitore | ||||
| 141 | 6699971 | 1.04 | 1.27 | |
| Impugnatura Posteriore | ||||
| 142 | 6699965 | 1.65 | 2.01 | |
| Blocco del commutatore | ||||
| 143 | 6685350 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 144A | 6600341 | |||
| Spina a Molla 5x25 (vecchio 993-26005-254) | ||||
| 145 | 6685282 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 146A | 6601275 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 147 | 6600082 | |||
| AMMORTIZZATORE (A) | ||||
| 148 | 6696327 | 4.20 | 5.12 | |
| Boccola Distanziatrice | ||||
| 149 | 696314 | 3.45 | 4.21 | |
| Bullone del Set di Ammortizzatore | ||||
| 150 | 6685413 | 1.05 | 1.28 | |
| Leva del starter (vecchio 495-56300-20) | ||||
| 151 | 6685206 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 152 | 6699964 | |||
| OCCHIELLO | ||||
| 153 | 6698787 | 1.80 | 2.20 | |
| Leva dell'acceleratore (vermiglio) | ||||
| 154 | 6698916 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 155 | 6699974 | |||
| OCCHIELLO | ||||
| 156 | 6698787 | 1.80 | 2.20 | |
| Portamolla | ||||
| 157 | 6698409 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 158 | 6699962 | |||
| Molla Antivibrazione | ||||
| 159 | 6698428 | 2.10 | 2.56 | |
| Passacavo del carburante (vecchio 701-72930-20) | ||||
| 160 | 6696167 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 161 | 6699975 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 162 | 6600055 | |||
| Dado M6 | ||||
| 163 | 329934 | 1.73 | 2.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 164 | 6699963 | |||
| Spugna al minimo | ||||
| 165 | 6600056 | 1.05 | 1.28 | |
| Tubo del carburante 2.5x4x90 (vecchio 700-02504-09 | ||||
| 166 | 6685267 | 1.15 | 1.40 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 167 | 6685139 | 5.94 | 7.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 168 | 6600047 | |||
| Passacavo del carburante | ||||
| 169 | 6685308 | 1.05 | 1.28 | |
| Valvola di sfiato dell'aria (b) | ||||
| 170 | 6685370 | 2.10 | 2.56 | |
| Vite di Lamiera Flangiata D5x15 | ||||
| 171 | 6698456 | 1.05 | 1.28 | |
| Perno | ||||
| 172 | 6699973 | 1.80 | 2.20 | |
| Vite di Lamiera Flangiata D5x15 | ||||
| 173 | 6698456 | 1.05 | 1.28 | |
| Acchiappacatena | ||||
| 174 | 6699950 | 1.04 | 1.27 | |
| Filtro della pompa | ||||
| 175A | 6600351 | 2.70 | 3.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 176 | 6685311 | |||
| Corpo del filtro dell'olio | ||||
| 177 | 6685310 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 178 | 6696804 | |||
| Rondella | ||||
| 179 | 6685407 | 1.05 | 1.28 | |
| Tubo del Carburante | ||||
| 180 | 6698715 | 9.75 | 11.90 | |
| Assemblea della maniglia dell'avviamento | ||||
| 181 | 6600061 | 2.55 | 3.11 | |
| Ferma corda | ||||
| 182 | 6699465 | 1.04 | 1.27 | |
| Pulsante di avviamento | ||||
| 183 | 6699467 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 184 | 6600060 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 185 | 6600068 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 186 | 6600089 | |||
| Vite di regolazione (ns) | ||||
| 187 | 6600062 | 1.04 | 1.27 | |
| Piastra a camma (ns) | ||||
| 188 | 6600064 | 1.95 | 2.38 | |
| Bobina (ns) | ||||
| 189 | 6600065 | 12.15 | 14.82 | |
| Molla a spirale (ns) | ||||
| 190 | 6600063 | 5.85 | 7.14 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 191 | 305558 | 1.04 | 1.27 | |
| Rondella | ||||
| 192 | 6685408 | 1.05 | 1.28 | |
| Maniglia anteriore | ||||
| 193 | 6699967 | 6.30 | 7.69 | |
| COPERCHIO MOLLA | ||||
| 194 | 6698865 | 1.08 | 1.32 | |
| Bullone del Set di Ammortizzatore | ||||
| 195 | 6698859 | 1.20 | 1.46 | |
| AVVIO AL RITORNO ASS'Y (NS) NUOVO SEP | ||||
| 196 | 6699955 | 21.45 | 26.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6685440 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6685402 | |||
