Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCS-3301S”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

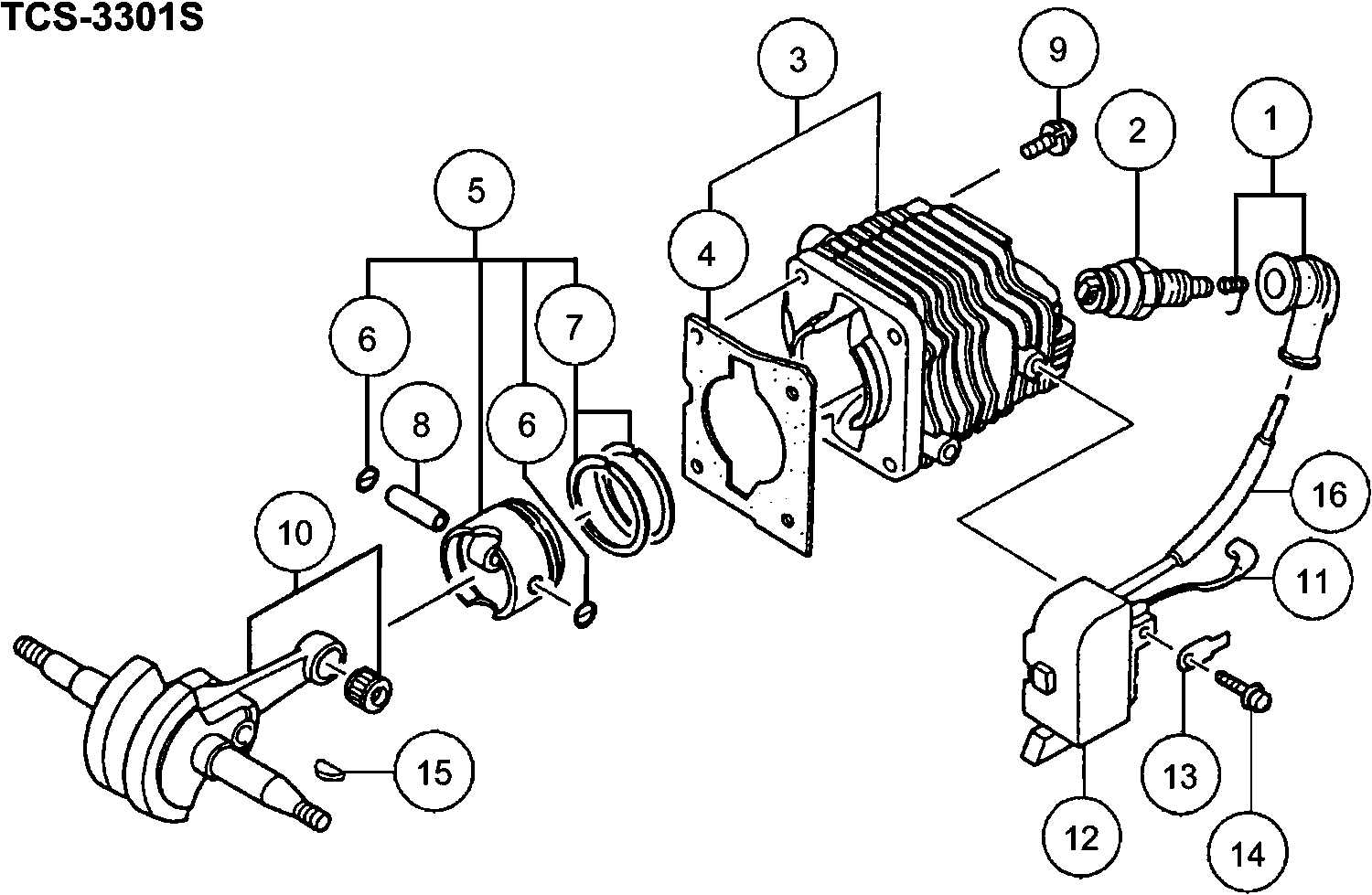

Disegni tecnici di Hikoki TCS-3301S

Elenco parti di Hikoki TCS-3301S

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Conjunto de tapon de bujía (antiguo 157-01570-90/6
1 6687468 2.31 2.82
CANDELA BMR6A
2 6699315 13.35 16.29
Set di cilindri (vecchio 001-01740-91/6685458)
3 6685457 44.31 54.06
Guarnizione del cilindro (vecchio 017-01740-20)
4 6685724 1.15 1.40
Set di pistone (vecchio 030-01741-90)
5 6685879 22.24 27.13
Circlip (vecchio 039-00000-20)
6 6685078 1.15 1.40
Anello del pistone (xr1-1856)
7 6685331 4.05 4.94
Spinotto del pistone 9 X 31 (vecchio 037-01400-20/
8 6686008 2.31 2.82
Vite a testa esagonale M5x16/s (vecchio 994-61050-
9 6684903 2.15 2.62
Nessuna informazione disponibile, non ordinabile
10 6697636
Cavo, B 70m (vecchio 178-01740-80)
11 6687837 2.31 2.82
Bobina
12 6687700 44.31 54.06
Linguetta (vecchia 205-01700-20)
13 6688060 1.15 1.40
Vite ad alta tensione 4x18ws (vecchio 994-16040-18
14 6695407 1.15 1.40
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2
15 6684899 2.15 2.62
Tubo isolante per cavo (vecchio 755-32050-20)
16 6692900 1.15 1.40
Gruppo Carter Manovella (vecchio 072-01740-94)
20 6686523 36.15 44.10
Guarnizione dell'olio
21 6684607 4.29 5.23
Spinotto di battuta 4x12 (vecchio 999-05041-203)
22 6695521 1.15 1.40
Cuscinetto a sfere 6201 A2c3
23 6685096 5.28 6.44
Guarnizione del carter (vecchio 090-0174g-20)
24A 6686701 1.15 1.40
Nessuna informazione disponibile, non ordinabile
25 6684668
Nessuna informazione disponibile, non ordinabile
26 6697953
Anello di fermata D4e (vecchio 993-55040-001)
27 6685101 1.15 1.40
Molla del rocchetto di avviamento (vecchio 790-017
28 6685105 1.15 1.40
Rocchetto di avviamento
29A 6685334 1.05 1.28
Rondella
30 6685103 1.15 1.40
Dado per volano (vecchio 066-00000-20)
31 6685104 1.15 1.40
Calza S T0.2 (vecchio 071-04063-23)
32 6685098 1.15 1.40
Calza S T0.3 (vecchio 071-04063-24)
32 6685099 1.15 1.40
Calza 0.1 (vecchia 071-04063-21)
32 6686474 1.15 1.40
Calza 0.4 (vecchia 071-04063-25)
32 6686475 1.15 1.40
Rondella
33 6695222 1.15 1.40
Conjunto di custodie del motore, vermiglio (vecchi
40 6691365 40.24 49.09
Valvola di sfiato dell'aria (b) (vecchio 562-04060
41 6685173 2.31 2.82
Set di valvole di sfiato aria (vecchio 6692164)
42 6697231 5.45 6.65
Bullone a buco esagonale 5x20/ps (vecchio 994-6305
43 6684634 2.15 2.62
Cavo di terra 90mm (vecchio 6688444)
44 6697602 1.98 2.41
Interruttore di arresto Ass'y (vecchio 6687502)
45A 6601374 11.71 14.29
Piastra nominale dell'interruttore (vecchio 183-01
46 6687949 1.15 1.40
Coprifiltro dell'aria
50 6686299 3.30 4.03
Coprifiltro dell'aria
51 6689735 1.15 1.40
Elemento del filtro dell'aria
52 6690064 3.30 4.03
Set di Isolanti del Carburatore (vecchio 404-01740
53 6689934 8.91 10.87
Set di Isolanti (vecchio 404-0174g-90)
53A 6689935 12.05 14.70
Guarnizione di aspirazione (vecchio 403-01740-21 &
54 6689870 1.15 1.40
Guarnizione isolante (vecchio 403-0174g-20)
54A 6689871 1.15 1.40
Isolante in gomma del carburatore (vecchio 409-017
55 6690001 1.15 1.40
Porta valvola Reed (vecchio 395-01730-20)
56 6689805 1.15 1.40
Porta valvola (vecchio 395-0174g-20)
56A 6689806 1.15 1.40
Valvola Reed (vecchio 394-01700-20)
57 6689802 2.31 2.82
Valvola Reed (vecchio 394-0174g-20)
57A 6689803 3.30 4.03
Non più disponibile, nessuna sostituzione
58 6694964
Guarnizione del carburatore
59 6698108 1.80 2.20
Set carburatore
60 6690666 64.28 78.42
Set carburatore
60A 6690667 84.40 102.97
Vite 5x45s (vecchio 994-14050-451)
61 6695350 1.15 1.40
Calza farfalla 1.0 (vecchio 708-32911-20) Nuovo
62 6692597 1.05 1.28
Rondella 5 (vecchio 992-00050-011)
63 6684864 2.15 2.62
Valvola choke (vecchia 700-32918-20/6692409)
64 6692410 2.31 2.82
Vite autoperforante D4.5x14 (vecchio 990-75045-144
65 6685152 1.15 1.40
Coprifiltro dell'aria
66 6687344 4.45 5.43
Nessuna informazione disponibile, non ordinabile
67 6684668
Rondella 5 (vecchio 992-00050-011)
68 6684864 2.15 2.62
Spugna al minimo (vecchia 191-32970-20)
69 6685224 1.15 1.40
Spugna H/l 10l (vecchio 191-32964-20)
70 6687978 1.15 1.40
Spugna pulitore d'aria (vecchio 446-01740-20)
71 6690355 1.15 1.40
Coperchio di tenuta (vecchio 129-01730-20)
72 6687182 1.15 1.40
Set silenziatore (vecchio 704-0174c-90)
81 6692447 17.40 21.23
Guarnizione del marmitta (vecchio 737-01700-20)
82 6692734 1.15 1.40
Corpo del silenziatore B Comp. (vecchio 717-01731-
83 6692626 11.23 13.69
Non più disponibile, nessuna sostituzione
84 6692677
Guarnizione di accoppiamento marmitta (vecchio 739
85 6692833 1.15 1.40
Nessuna informazione disponibile, non ordinabile
86 6692607
Bullone Hex. Foro 5x40 (vecchio 990-51050-403)
87 6695054 1.15 1.40
Rondella
88 6684661 2.15 2.62
Set silenziatore (vecchio 704-01742-92) Nuovo
91 6692446 31.08 37.91
Guarnizione del marmitta (vecchio 737-01700-20)
92 6692734 1.15 1.40
Nessuna informazione disponibile, non ordinabile
93 6692607
Guarnizione di accoppiamento marmitta (vecchio 739
94 6692833 1.15 1.40
Non più disponibile, nessuna sostituzione
95 6692677
Parascintille (vecchio 732-01740-20) Nuovo
96 6692691 4.45 5.43
Nessuna informazione disponibile, non ordinabile
97 6692627
Rondella
98 6684661 2.15 2.62
Vite 5x40 (vecchio 990-11050-401)
99 6694906 1.15 1.40
Tubo dell'Olio B (vecchio 505-32710-20)
101 6691121 4.45 5.43
Clip 7 (vecchio 680-04019-21)
102 6692312 1.15 1.40
Rondella
103 6684661 2.15 2.62
Filtro Olio (vecchio 487-32712-20/6696804)
104 6690919 1.15 1.40
Corpo filtro olio (vecchio 486-32710-90)
105 6685249 2.31 2.82
Astina del gas (vecchio 490-32910-20)
106 6690974 4.45 5.43
Guida del'Aceleratore (vecchio 491-32710-20)
107 6690982 1.15 1.40
Pompa di adescamento Comp. (vecchio 442-25143-80)
108 6685139 5.94 7.24
Tubo del carburante 2,5x4x42 (vecchio 700-02504-04
109 6685138 1.15 1.40
Tubo di gomma (vecchio 678-01740-20/6692291)
110 6692292 4.45 5.43
Corpo filtro pompa (vecchio 675-11600-90/6692275/6
111 6685199 4.45 5.43
Tubo del carburante 2.5x4x150 (vecchio 700-02504-1
112 6692351 1.15 1.40
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
113 6697846 1.04 1.27
Nessuna informazione disponibile, non ordinabile
114 6697780
Cappuccio di regolazione (vecchio 190-3290g-20)
115 6687957 3.30 4.03
Cappuccio di regolazione (vecchio 190-32710-20)
115 6687956 1.15 1.40
Anello (vecchio 707-32710-20)
116 6692590 1.15 1.40
Pulsante di soffocamento comp. (vecchio 704-32710-
117 6692513 2.31 2.82
Passacavo (vecchio 191-32710-20)
118 6687976 1.15 1.40
Anello O
119 6697898 1.04 1.27
Anello O P-21
119A 6699285 1.04 1.27
Tappo del serbatoio dell'olio Ass'y (vecchio 642-3
120 6692159 5.11 6.24
Tappo del serbatoio completo
121 6692121 9.58 11.68
Montaggio Avviamento a strappo, Oro (vecchio 756-0
131 6692909 52.34 63.85
Nessuna informazione disponibile, non ordinabile
131A 6697606
Carcassa della ventola
132 6686950 18.30 22.33
Maniglia di avviamento
133 6693240 14.35 17.51
Corda di avviamento (vecchio 783-06097-20/6693174)
134 6693168 2.31 2.82
Molla di richiamo (vecchio 780-07085-20)
135 6693138 9.90 12.08
Cassa molla (vecchio 778-0174f-90)
136 6693094 32.21 39.30
Puleggia dell'avviamento (vecchio 774-0174f-20)
137 6693061 9.90 12.08
Rondella
138 6687947 2.31 2.82
Vite a Taglio D5x14 (vecchio 990-72050-144)
139 6685275 1.15 1.40
Vite a lamiera D4.5x20 (vecchio 990-72045-204)
140 6685191 1.15 1.40
Guida dell'aria
141 6687326 4.45 5.43
Nessuna informazione disponibile, non ordinabile
142 6697608
Maniglia di avviamento
143 6693230 4.45 5.43
Corda (vecchia 783-01761-20)
144 6685186 2.31 2.82
Molla d'ammortizzatore (vecchia 758-01761-20)
145 6685183 4.45 5.43
Montaggio cassa molla (vecchia 778-01761-90)
146 6685185 9.24 11.27
Puleggia di avviamento (vecchia 774-01761-20)
147 6685184 4.95 6.04
Vite di regolazione (vecchio 839-03045-20)
148 6684679 2.15 2.62
Piastra camma (vecchia 759-0174M-20)
149 6685182 3.30 4.03
Piastra (vecchio 795-04063-20)
150 6685189 1.15 1.40
Schermo di ingresso (vecchio 578-25007-20)
161 6684700 4.29 5.23
Corpo della pompa (vecchio 575-25006-20)
162 6691416 8.91 10.87
Corpo della pompa (vecchio 575-25028-20/6696844)
162 6685211 8.41 10.26
Vite (vecchia 514-25001-20)
163 6685210 1.15 1.40
Guarnizione della pompa (vecchio 577-25007-20)
164 6685212 2.31 2.82
Diaframma della pompa (vecchio 576-25006-20)
165 6685213 4.45 5.43
Vite di regolazione bassa (vecchio 461-25027-20)
166 6690714 5.28 6.44
Molla di regolazione Alta/Bassa (vecchio 623-25032
167 6692048 2.31 2.82
Leva di controllo (vecchio 473-25001-20)
168 6685217 3.30 4.03
Vite di fissaggio per perno cerniera (vecchio 546-
169 6685218 2.31 2.82
Molla della valvola (vecchio 477-25088-20)
170 6690873 4.45 5.43
Perno della cerniera (vecchio 605-25001-20)
171 6685219 1.15 1.40
Coperchio del diaframma (vecchio 476-25004-20)
172 6685222 4.45 5.43
Membrana di dosaggio Comp. (vecchio 474-25001-80/6
173 6690827 11.71 14.29
Non più disponibile, nessuna sostituzione
174 6685220
Valvola a ago (vecchio 603-25012-20)
175 6685215 5.28 6.44
Molla di regolazione al minimo (vecchio 463-25006-
176 6685297 2.31 2.82
Vite di regolazione al minimo (vecchio 462-25016-2
177 6685298 2.31 2.82
Vite di regolazione alta (vecchio 460-25027-20)
178 6690691 4.79 5.84
Molla di regolazione alta (vecchio 485-25040-20)
179 6690897 3.30 4.03
Vite di regolazione (vecchio 548-25012-20)
180 6685223 1.15 1.40
Vite 5x14/w.s (vecchio 994-16050-141)
191 6695416 1.15 1.40
Copertura della pompa dell'olio (vecchia 097-32900
192 6686763 2.31 2.82
Tubo dell'olio A (vecchio 515-32710-20)
193 6691223 3.30 4.03
Vite Ingranaggio (vecchio 084-32900-20)
194 6686645 10.40 12.69
Spugna di ventilazione (vecchio 567-01700-20)
195 6691400 1.15 1.40
Assembly pompa olio (vecchio 144-32902-90 / 668667
196 6687324 10.56 12.89
Guarnizione di regolazione olio (vecchio 488-32710
197 6690956 1.15 1.40
Regolatore di pompa olio (vecchio 501-32710-21)
198 6691070 1.15 1.40
Anello O P-6 (vecchio 6695663)
199 6697917 1.04 1.27
Set di custodia della pompa dell'olio, di ricambio
200 6686681 9.74 11.88
Anello O P-6 (vecchio 6695663)
201 6697917 1.04 1.27
Vite a Taglio D5x14 (vecchio 990-72050-144)
202 6685275 1.15 1.40
Tubo del carburante (vecchio 700-07105-02)
203 6685154 1.15 1.40
Catturatore di catene (vecchio 125-32710-20)
204 6685155 1.15 1.40
Vite autoperforante D4.5x14 (vecchio 990-75045-144
205 6685152 1.15 1.40
Dado (vecchio 121-32530-20)
221 6685166 2.31 2.82
Dado di bloccaggio per barra della catena (vecchio
221A 6687105 1.15 1.40
Frizione Comp. (vecchio 6688559/6685362)
222 6685142 14.38 17.54
Cuscinetto a rullini (vecchio 999-62101-301)
223 6685143 4.45 5.43
Carter frizione Comp. (vecchio 310-32710-20/669599
224 6685144 14.53 17.72
Rondella
225 6685145 2.31 2.82
Vite per lamiera D4x10 (vecchio 993-41040-101)
226 6685161 1.15 1.40
Piastra (vecchio 466-32710-21 & 6690789)
227 6690790 2.31 2.82
Piastra guida A (vecchio 6690733)
227A 6697599 2.80 3.42
Collare albero motore (vecchio 511-32900-20)
228 6685146 2.31 2.82
Vite per lamiera D4x10 (vecchio 993-41040-101)
229 6685161 1.15 1.40
Assemblea del caso laterale
230 6601157 38.58 47.06
Piastra di guida B (vecchio 462-32911-21/6690755)
231 6690756 2.31 2.82
Vite 2.6x5 (vecchio 993-30026-050)
232 6695269 1.15 1.40
Estrattore di Catena
233B 6698986 13.35 16.29
Ingranaggio (a) (vecchio 301-72000-20)
234 6685168 2.31 2.82
Leva del freno Comp. (vecchio 6689676)
235 6697958 8.58 10.46
Copertura del collegamento del freno, nera (vecchi
236 6689712 2.31 2.82
MOLLA FRENO
237 6697694 2.10 2.56
Piastra di Supporto Freno Comp. (vecchio 386-32901
238 6685119 4.45 5.43
Rullino aghi 3x9.8 (vecchio 999-05300-980)
239 6685141 1.15 1.40
Assemblaggio del collegamento del freno
240 6685388 4.05 4.94
Fascia freno
241 6689728 8.41 10.26
Collare di fissaggio pulitore (vecchio 470-10246-2
242 6690805 1.15 1.40
Collare (vecchio 031-32901-20)
243 6685120 1.15 1.40
Coperchio laterale comp.
244 6697614 10.89 13.28
Molla di Leva del Freno (vecchio 388-32900-20)
245 6685122 2.31 2.82
Vite autoperforante D4x15 (vecchio 993-41040-151)
246 6685148 1.15 1.40
Assemblea bullone di regolazione della tensione (v
247 6687071 2.31 2.82
Dado di bloccaggio in nylon 4 (vecchio 991-78040-0
261 6695163 1.15 1.40
Vite auto-filettante 5x40 (vecchio 990-73050-404)
262 6695108 1.15 1.40
Collare dell'ammortizzatore A (vecchio 275-32710-2
263 6688480 1.15 1.40
Ammortizzatore A (vecchio 219-32750-20)
264 6688117 1.15 1.40
Vite 4x30ps (vecchio 994-15040-302)
265 6695378 1.15 1.40
Componente Maniglia Posteriore B (vecchio 011-3290
266 6685645 5.61 6.85
Cappuccio del perno a pressione (vecchio 725-32161
267 6692680 1.15 1.40
Molla ferma (vecchio 066-32300-20)
268 6686447 1.15 1.40
Spinotto di spinta (vecchio 064-32530-20)
269 6686430 1.15 1.40
Leva di sicurezza (vecchio 257-32910-20)
270 6688363 1.15 1.40
Leva del farfalla (vecchio 060-32910-20)
271 6686392 1.15 1.40
Molla leva gas (vecchio 061-32710-20)
272 6686416 2.31 2.82
Impugnatura posteriore (vecchio 010-32900-20)
273 6685620 7.59 9.26
Vite auto-filettante 5x35 (vecchio 990-73050-354)
274 6695107 1.15 1.40
Vite autoperforante D4x15 (vecchio 993-41040-151)
275 6685148 1.15 1.40
Maniglia anteriore (vecchio 209-32946-20/6688076)
276 6688083 6.28 7.66
Ammortizzatore B (vecchio 266-32750-20/6688412)
277 6688412 1.15 1.40
Collare ammortizzatore B (vecchio 276-32710-20)
278 6688485 1.15 1.40
Vite auto-filettante 5x35 (vecchio 990-73050-354)
279 6695107 1.15 1.40
Chiave Combinata 10/19mm (vecchio 013-29323-50/668
501 6685257 3.30 4.03
Chiave combinata 13x19 Minus (vecchio 883-32600-20
501A 6693809 4.45 5.43
Copertura Catena 14" (vecchio 946-32753-20)
502 6685256 6.44 7.85
Nessuna informazione disponibile, non ordinabile
503A 6685401
Pilota meno
505 6686632 3.06 3.74
Nessuna informazione disponibile, non ordinabile
510 6685159
Nessuna informazione disponibile, non ordinabile
511 6685160
Nessuna informazione disponibile, non ordinabile
513 6697852
Nessuna informazione disponibile, non ordinabile
514 6697854
Targa nome (vecchio 906-32946-20) Nuovo
601 6696241 1.05 1.28

Ci sono 0 articoli nel tuo carrello.
