Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TCS-2800S'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

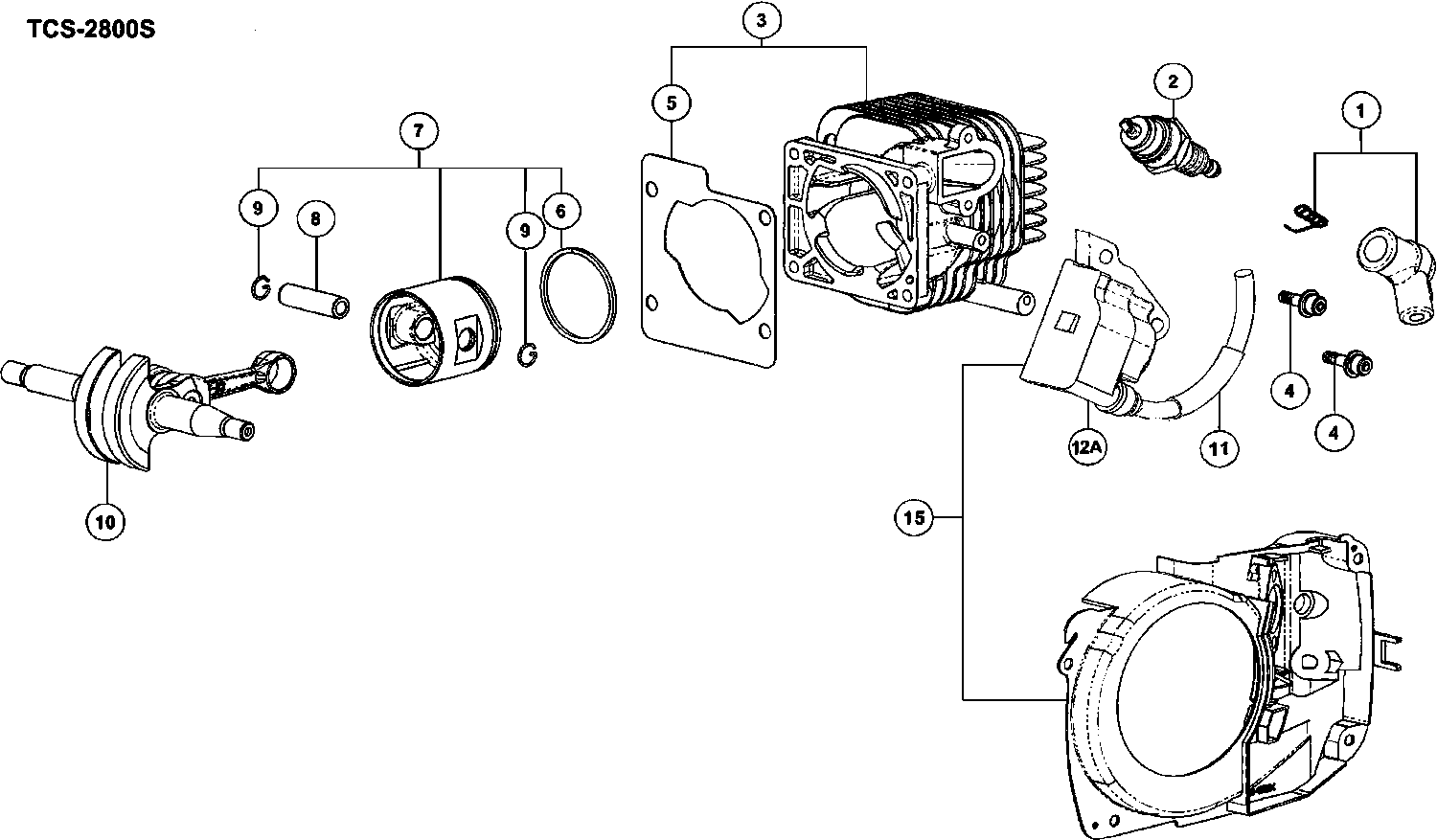

Disegno tecnico del modello Hikoki TCS-2800S
Elenco parti di ricambio del modello Hikoki TCS-2800S
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Conjunto de tapon de bujía (antiguo 157-01570-90/6 | ||||
| 1 | 6687468 | 2.31 | 2.82 | |
| Candela Cj8y (vecchio 6685773) | ||||
| 2 | 6699325 | 3.30 | 4.03 | |
| Set di cilindri (vecchio 001-01762-90) | ||||
| 3 | 6685461 | 50.21 | 61.26 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 4 | 6684682 | 2.15 | 2.62 | |
| Guarnizione del cilindro (vecchio 017-01761-20) | ||||
| 5 | 6685726 | 1.15 | 1.40 | |
| Anello di pistone (vecchio 041-01000-20) | ||||
| 6 | 6686119 | 4.45 | 5.43 | |
| Set di pistoni (vecchio 030-01760-90) | ||||
| 7 | 6685881 | 20.11 | 24.54 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 8 | 6684591 | 4.29 | 5.23 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 9 | 6684590 | 2.15 | 2.62 | |
| Albero a gomiti Comp. (vecchio 046-01761-80) | ||||
| 10 | 6686173 | 54.30 | 66.25 | |
| Tubo isolante per cavo (vecchio 755-32050-20) | ||||
| 11 | 6692900 | 1.15 | 1.40 | |
| Bobina di accensione Ass'y (vecchio 6687668) | ||||
| 12A | 6601174 | 25.41 | 31.00 | |
| Set bobina d'accensione Pn | ||||
| 15 | 6601179 | 46.29 | 56.47 | |
| Calza S T0.2 (vecchio 071-04063-23) | ||||
| 20 | 6685098 | 1.15 | 1.40 | |
| Calza S T0.3 (vecchio 071-04063-24) | ||||
| 20 | 6685099 | 1.15 | 1.40 | |
| Calza 0.1 (vecchia 071-04063-21) | ||||
| 20 | 6686474 | 1.15 | 1.40 | |
| Calza 0.4 (vecchia 071-04063-25) | ||||
| 20 | 6686475 | 1.15 | 1.40 | |
| Dado per volano (vecchio 066-00000-20) | ||||
| 21 | 6685104 | 1.15 | 1.40 | |
| Rondella | ||||
| 22 | 6685103 | 1.15 | 1.40 | |
| Set Rotor Magneto (vecchio 155-20557-90) | ||||
| 23 | 6687378 | 24.20 | 29.52 | |
| Rocchetto di avviamento (vecchio 788-01761-20) | ||||
| 24 | 6693305 | 1.15 | 1.40 | |
| Molla del rocchetto di avviamento (vecchio 790-017 | ||||
| 25 | 6685105 | 1.15 | 1.40 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 26 | 6685101 | 1.15 | 1.40 | |
| Clip 4.5 (vecchio 680-00102-20) | ||||
| 27 | 6692304 | 1.15 | 1.40 | |
| Tubo del carburante 2.5x4.5x175 (vecchio 700-52545 | ||||
| 28 | 6692412 | 2.31 | 2.82 | |
| Tubo isolante 50l (vecchio 250-06500-20) | ||||
| 29 | 6684597 | 2.15 | 2.62 | |
| Bullone con foro esagonale 5x16 (vecchio 990-51050 | ||||
| 30 | 6695046 | 1.15 | 1.40 | |
| Bullone con foro esagonale 5x16 (vecchio 990-51050 | ||||
| 30A | 6695046 | 1.15 | 1.40 | |
| Rondella | ||||
| 31 | 6685226 | 1.15 | 1.40 | |
| Bullone con foro esagonale 5x30 (vecchio 990-51050 | ||||
| 32 | 6695052 | 1.15 | 1.40 | |
| Dado flangia 5 (vecchio 991-82050-001) | ||||
| 33 | 6695169 | 1.15 | 1.40 | |
| Assieme Carter Albero motore (vecchio 072-01761-92 | ||||
| 34 | 6686526 | 60.35 | 73.63 | |
| Guarnizione dell'olio | ||||
| 35 | 6684607 | 4.29 | 5.23 | |
| Guarnizione del carter (vecchio 090-01761-20) | ||||
| 36 | 6686703 | 1.15 | 1.40 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 37 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 6685095 | |||
| Bullone a foro esagonale 5x22/ws (vecchio 994-6405 | ||||
| 39 | 6695514 | 1.15 | 1.40 | |
| Guida dell'aria | ||||
| 50 | 6687328 | 7.26 | 8.86 | |
| Occhiello di Sostegno del Tubo (vecchio 581-72000- | ||||
| 51 | 6691466 | 1.15 | 1.40 | |
| Guarnizione del collettore di aspirazione | ||||
| 52 | 6689872 | 1.15 | 1.40 | |
| Distanziale del collettore di aspirazione (vecchio | ||||
| 53 | 6689819 | 1.15 | 1.40 | |
| Collettore di aspirazione comp. (vecchio 391-01761 | ||||
| 54 | 6689788 | 5.94 | 7.24 | |
| Piastra di fissaggio Carb. (vecchio 406-01761-20) | ||||
| 55 | 6689997 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 6690811 | |||
| Gomma di tenuta dell'asta d'inepria (vecchio 707-3 | ||||
| 57 | 6692587 | 1.15 | 1.40 | |
| Pulsante di soffocamento comp. (vecchio 704-72000- | ||||
| 58 | 6692515 | 3.30 | 4.03 | |
| Piastra di Supporto Carub. (vecchio 457-72000-20) | ||||
| 59 | 6690679 | 2.31 | 2.82 | |
| Cappuccio di regolazione (vecchio No. d'art. 190-7 | ||||
| 60 | 6687960 | 2.31 | 2.82 | |
| Passacavo inattivo (vecchio 191-72000-20) | ||||
| 61 | 6687980 | 1.15 | 1.40 | |
| Dado ad U 5 (vecchio 991-74050-010) | ||||
| 62 | 6695157 | 1.15 | 1.40 | |
| Bullone forato esagonale 4x10s (vecchio 994-61040- | ||||
| 63 | 6695484 | 1.15 | 1.40 | |
| Rondella 5 (vecchio 992-00050-011) | ||||
| 64 | 6684864 | 2.15 | 2.62 | |
| Vite 5x45 (vecchio 990-11050-451) | ||||
| 65 | 6694908 | 1.15 | 1.40 | |
| Tubo di protezione (vecchio 223-06500-90) | ||||
| 70 | 6685247 | 2.31 | 2.82 | |
| Clip D6 (vecchio 680-00070-20) | ||||
| 71 | 6685198 | 1.15 | 1.40 | |
| Rondella | ||||
| 72 | 6684661 | 2.15 | 2.62 | |
| Filtro Olio (vecchio 487-32712-20/6696804) | ||||
| 73 | 6690919 | 1.15 | 1.40 | |
| Corpo filtro olio (vecchio 486-32710-90) | ||||
| 74 | 6685249 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 6685246 | |||
| Piastra di fissaggio della pompa (vecchio 638-7200 | ||||
| 76 | 6692126 | 1.15 | 1.40 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 77 | 6685139 | 5.94 | 7.24 | |
| Tubo del carburante (vecchio 700-52545-26) | ||||
| 78 | 6692413 | 2.31 | 2.82 | |
| Tubo del carburante 2.5x4.5x140 (vecchio 700-02504 | ||||
| 79 | 6692350 | 1.15 | 1.40 | |
| Passacavi del carburante (vecchio 701-72000-20) | ||||
| 80 | 6692422 | 1.15 | 1.40 | |
| Corpo filtro pompa (vecchio 675-11600-90/6692275/6 | ||||
| 81 | 6685199 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 6691286 | |||
| Interruttore di arresto comp. (vecchio 162-01761-8 | ||||
| 83 | 6687504 | 7.59 | 9.26 | |
| Tappo del serbatoio completo | ||||
| 84 | 6685180 | 3.30 | 4.03 | |
| Imballaggio del tappo del serbatoio (vecchio 630-3 | ||||
| 85 | 6685179 | 1.15 | 1.40 | |
| Bullone di blocco guarnizione M5x15 (vecchio 990-5 | ||||
| 86 | 6685136 | 1.15 | 1.40 | |
| Caso del motore Ass'y (vecchio 560-72010-90) | ||||
| 87 | 6691368 | 26.16 | 31.92 | |
| Valvola di sfiato dell'aria (b) (vecchio 562-04060 | ||||
| 88 | 6685173 | 2.31 | 2.82 | |
| Sfiato dell'aria vecchio codice articolo 629-01761 | ||||
| 89 | 6692086 | 8.58 | 10.46 | |
| Copertura del carter del motore (vecchio 563-72000 | ||||
| 90 | 6691380 | 1.15 | 1.40 | |
| Tappo serbatoio olio Ass'y (vecchio 6685178) | ||||
| 91 | 6697756 | 3.80 | 4.64 | |
| IMBALLAGGIO COPERCHIO SERBATOIO OLIO (VECCHIO 6685 | ||||
| 92 | 6697888 | 1.04 | 1.27 | |
| Montaggio Avviamento a strappo (vecchio 756-01761- | ||||
| 100 | 6692912 | 26.16 | 31.92 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 101 | 6684679 | 2.15 | 2.62 | |
| Molla d'ammortizzatore (vecchia 758-01761-20) | ||||
| 102 | 6685183 | 4.45 | 5.43 | |
| Puleggia di avviamento (vecchia 774-01761-20) | ||||
| 103 | 6685184 | 4.95 | 6.04 | |
| Corda (vecchia 783-01761-20) | ||||
| 104 | 6685186 | 2.31 | 2.82 | |
| Montaggio cassa molla (vecchia 778-01761-90) | ||||
| 105 | 6685185 | 9.24 | 11.27 | |
| Maniglia di avviamento | ||||
| 106 | 6685188 | 2.31 | 2.82 | |
| Carcassa della ventola | ||||
| 107 | 6686953 | 22.24 | 27.13 | |
| Vite a lamiera D4.5x20 (vecchio 990-72045-204) | ||||
| 108 | 6685191 | 1.15 | 1.40 | |
| Piastra A Camma (vecchio 759-01761-20) | ||||
| 109 | 6692936 | 3.30 | 4.03 | |
| Piastra (vecchio 795-04063-20) | ||||
| 110 | 6685189 | 1.15 | 1.40 | |
| Elemento del filtro dell'aria | ||||
| 111 | 6690065 | 2.31 | 2.82 | |
| Coprifiltro dell'aria | ||||
| 112 | 6686315 | 3.30 | 4.03 | |
| Bottone del pulitore (vecchio 175-72000-20) | ||||
| 113 | 6685228 | 2.31 | 2.82 | |
| Conjunto di carburatore (vecchio 455-25331-91) nuo | ||||
| 120 | 6690654 | 100.43 | 122.52 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 121 | 6684700 | 4.29 | 5.23 | |
| Coperchio della pompa (vecchio 575-25329-80) | ||||
| 122 | 6691438 | 13.20 | 16.10 | |
| Vite (vecchia 514-25001-20) | ||||
| 123 | 6685210 | 1.15 | 1.40 | |
| Guarnizione della pompa (vecchio 577-25007-20) | ||||
| 124 | 6685212 | 2.31 | 2.82 | |
| Diaframma della pompa (vecchio 576-25006-20) | ||||
| 125 | 6685213 | 4.45 | 5.43 | |
| Leva di controllo (vecchio 473-25001-20) | ||||
| 126 | 6685217 | 3.30 | 4.03 | |
| Vite di fissaggio per perno cerniera (vecchio 546- | ||||
| 127 | 6685218 | 2.31 | 2.82 | |
| Molla della valvola (vecchio 477-25088-20) | ||||
| 128 | 6690873 | 4.45 | 5.43 | |
| Perno della cerniera (vecchio 605-25001-20) | ||||
| 129 | 6685219 | 1.15 | 1.40 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 130 | 6685222 | 4.45 | 5.43 | |
| Membrana di dosaggio Comp. (vecchio 474-25001-80/6 | ||||
| 131 | 6690827 | 11.71 | 14.29 | |
| Guarnizione del diaframma (vecchio 475-25038-20) | ||||
| 132 | 6685220 | 2.31 | 2.82 | |
| Valvola a ago (vecchio 603-25012-20) | ||||
| 133 | 6685215 | 5.28 | 6.44 | |
| Molla di regolazione al minimo (vecchio 463-25012- | ||||
| 134 | 6690766 | 2.31 | 2.82 | |
| Vite di regolazione del minimo (vecchio 462-25006- | ||||
| 135 | 6690736 | 3.30 | 4.03 | |
| Vite di regolazione (vecchio 548-25012-20) | ||||
| 136 | 6685223 | 1.15 | 1.40 | |
| Vite di regolazione bassa (vecchia 461-25322-20) N | ||||
| 137 | 6690724 | 5.85 | 7.14 | |
| Molla di regolazione Alta/Bassa (vecchio 623-25032 | ||||
| 138 | 6692048 | 2.31 | 2.82 | |
| Vite di regolazione alta (vecchio 460-25041-20) Nu | ||||
| 139 | 6690694 | 5.25 | 6.40 | |
| Molla di regolazione alta (vecchio 485-25040-20) | ||||
| 140 | 6690897 | 3.30 | 4.03 | |
| Vite autoperforante D4.5x14 (vecchio 990-75045-144 | ||||
| 150 | 6685152 | 1.15 | 1.40 | |
| Coperchio della Pompa dell'olio (vecchio 097-72000 | ||||
| 151 | 6686765 | 2.31 | 2.82 | |
| Tubo dell'olio (a) (vecchio 515-72000-20) | ||||
| 152 | 6685150 | 2.31 | 2.82 | |
| Ingranaggio a vite (vecchio 084-72000-20) | ||||
| 153 | 6685151 | 9.24 | 11.27 | |
| Spugna di ventilazione (vecchio 567-01761-20) | ||||
| 154 | 6691401 | 1.15 | 1.40 | |
| Cassa della Pompa dell'olio Ass'y (vecchio 088-720 | ||||
| 155 | 6685135 | 19.06 | 23.26 | |
| Comp. dell'ingranaggio della pompa (vecchio 085-72 | ||||
| 156 | 6685132 | 11.71 | 14.29 | |
| Molla dell'ingranaggio della pompa (vecchio 099-72 | ||||
| 157 | 6685131 | 1.15 | 1.40 | |
| Tappo di regolazione della pompa olio (vecchio 503 | ||||
| 158 | 6685130 | 1.15 | 1.40 | |
| Cassa della Pompa dell'olio Comp. | ||||
| 159 | 6685134 | 13.20 | 16.10 | |
| Molla di regolazione (vecchio 502-72000-20) | ||||
| 160 | 6685129 | 1.15 | 1.40 | |
| Rondella | ||||
| 161 | 6685070 | 1.15 | 1.40 | |
| Regolatore della pompa dell'olio (vecchio 501-7200 | ||||
| 162 | 6685128 | 1.15 | 1.40 | |
| Vite macchina M3x8 (vecchio 990-11030-081) | ||||
| 163 | 6685133 | 1.15 | 1.40 | |
| Set di scarico (vecchio 704-01761-90) | ||||
| 164 | 6692450 | 18.60 | 22.69 | |
| Anello di regolazione olio (vecchio 488-72000-20) | ||||
| 165 | 6690959 | 1.15 | 1.40 | |
| Rondella | ||||
| 166 | 6685149 | 1.15 | 1.40 | |
| Guarnizione del marmitta (vecchio 737-01700-20) | ||||
| 167 | 6692734 | 1.15 | 1.40 | |
| Bullone Hex. Foro 5x40 (vecchio 990-51050-403) | ||||
| 168 | 6695054 | 1.15 | 1.40 | |
| Rondella | ||||
| 169 | 6684661 | 2.15 | 2.62 | |
| Tubo del carburante (vecchio 700-07105-02) | ||||
| 170 | 6685154 | 1.15 | 1.40 | |
| Catturatore di catene (vecchio 125-32710-20) | ||||
| 171 | 6685155 | 1.15 | 1.40 | |
| Coperchio del marmitta (vecchio 737-72010-20) | ||||
| 172 | 6692753 | 4.95 | 6.04 | |
| Vite autoperforante D4.5x14 (vecchio 990-75045-144 | ||||
| 173 | 6685152 | 1.15 | 1.40 | |
| Vite a Taglio D5x14 (vecchio 990-72050-144) | ||||
| 174 | 6685275 | 1.15 | 1.40 | |
| Piastra di Guida A (vecchio 461-72000-21/6690735) | ||||
| 175 | 6696077 | 3.30 | 4.03 | |
| Vite per lamiera D4x10 (vecchio 993-41040-101) | ||||
| 176 | 6685161 | 1.15 | 1.40 | |
| Dado (vecchio 121-32530-20) | ||||
| 200 | 6685166 | 2.31 | 2.82 | |
| Frizione Comp. (vecchio 287-01761-90) | ||||
| 201 | 6688560 | 14.38 | 17.54 | |
| Cuscinetto a rullini (vecchio 999-62101-301) | ||||
| 202 | 6685143 | 4.45 | 5.43 | |
| Custodia della frizione Comp. (vecchio 310-72001-8 | ||||
| 203 | 6689037 | 15.88 | 19.37 | |
| Rondella | ||||
| 204 | 6689635 | 3.30 | 4.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 205 | 6689641 | |||
| Vite per lamiera D4x10 (vecchio 993-41040-101) | ||||
| 206 | 6685161 | 1.15 | 1.40 | |
| Comp. di caso laterale (old 040-72010-80) | ||||
| 207 | 6686113 | 9.90 | 12.08 | |
| Piastra di guida B (vecchia 462-72000-20) | ||||
| 208 | 6690765 | 2.31 | 2.82 | |
| Bullone di regolazione della tensione Comp. (vecch | ||||
| 209 | 6687074 | 7.10 | 8.66 | |
| Ingranaggio (a) (vecchio 301-72000-20) | ||||
| 210 | 6685168 | 2.31 | 2.82 | |
| Montaggio del caso laterale (vecchio 040-72010-90) | ||||
| 211 | 6686114 | 17.33 | 21.14 | |
| Collare dell'albero a camme 6 (vecchio 511-72000-2 | ||||
| 212 | 6691198 | 2.31 | 2.82 | |
| Vite auto-filettante 5x35 (vecchio 990-73050-354) | ||||
| 250 | 6695107 | 1.15 | 1.40 | |
| Collare di fissaggio pulitore (vecchio 470-10246-2 | ||||
| 251 | 6690805 | 1.15 | 1.40 | |
| Vite auto-filettante 5x40 (vecchio 990-73050-404) | ||||
| 252 | 6695108 | 1.15 | 1.40 | |
| Collare dell'ammortizzatore A (vecchio 275-32710-2 | ||||
| 253 | 6688480 | 1.15 | 1.40 | |
| Ammortizzatore A (vecchio 219-32750-20) | ||||
| 254 | 6688117 | 1.15 | 1.40 | |
| Vite a Taglio D5x14 (vecchio 990-72050-144) | ||||
| 255 | 6685275 | 1.15 | 1.40 | |
| Vite autofilettante D5x16 (vecchio 990-73050-164) | ||||
| 256 | 6685074 | 1.15 | 1.40 | |
| Maniglia posteriore B (vecchia 011-72000-20) | ||||
| 257 | 6685653 | 4.45 | 5.43 | |
| Leva di sicurezza (vecchio 257-32910-20) | ||||
| 258 | 6688363 | 1.15 | 1.40 | |
| Leva del farfalla (vecchio 060-32970-20) | ||||
| 259 | 6686395 | 2.31 | 2.82 | |
| Molla leva gas (vecchio 061-32710-20) | ||||
| 260 | 6686416 | 2.31 | 2.82 | |
| Manico Posteriore A (vecchio 010-72000-20) | ||||
| 261 | 6685628 | 4.45 | 5.43 | |
| Vite autoperforante D4x15 (vecchio 993-41040-151) | ||||
| 262 | 6685148 | 1.15 | 1.40 | |
| Maniglia anteriore (vecchio 209-72000-21/6695950) | ||||
| 263 | 6688088 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 264 | 6693875 | |||
| Ammortizzatore Comp. | ||||
| 265 | 6688262 | 4.45 | 5.43 | |
| Guardia Mano (Vecchio 805-72000-20) Nuovo | ||||
| 266 | 6693467 | 4.45 | 5.43 | |
| Albero della guardia di mano (vecchio 803-72000-20 | ||||
| 267 | 6693446 | 1.15 | 1.40 | |
| Molla proteggi mano (vecchio 804-72000-20) | ||||
| 268 | 6693449 | 1.05 | 1.28 | |
| Rondella | ||||
| 269 | 6695194 | 1.15 | 1.40 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 270 | 6685101 | 1.15 | 1.40 | |
| Chiave Combinata 10/19mm (vecchio 013-29323-50/668 | ||||
| 501 | 6685257 | 3.30 | 4.03 | |
| Copertura della catena 10" (vecchio 941-32333-20) | ||||
| 502 | 6694796 | 6.28 | 7.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 6685401 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 6697852 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 6685159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 6697853 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 6686878 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 6685160 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 6697854 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 512 | 6697889 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 513 | 6686854 | |||
| Copertura Catena 14" (vecchio 946-32753-20) | ||||
| 514 | 6685256 | 6.44 | 7.85 | |
