Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCP-25B”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

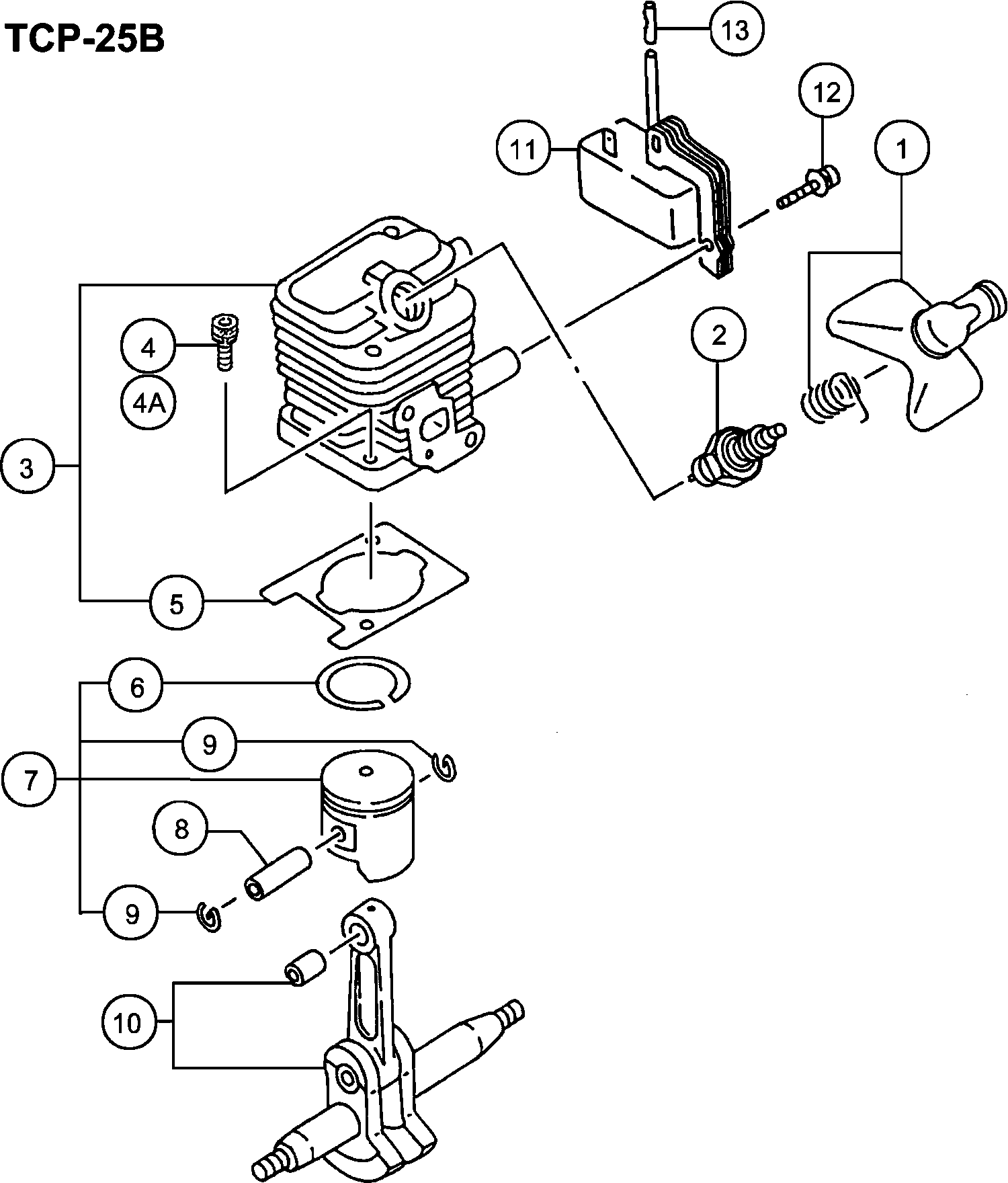

Disegni tecnici di Hikoki TCP-25B

Elenco parti di Hikoki TCP-25B

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Montaggio tappo candela (vecchio 157-06500-91)
1 6687476 4.45 5.43
Assemblea candela Bpm7a per il Sud America
2 6699318 6.76 8.25
Set Cilindro (vecchio 001-0650a-90)
3 6685480 40.24 49.09
Bullone esagonale M5x18/s (vecchio 994-61050-184)
4 6684586 2.15 2.62
Nessuna informazione disponibile, non ordinabile
4A 6684668
Guarnizione del cilindro (vecchio 017-06500-20)
5 6685744 1.15 1.40
Anello di pistone (vecchio 041-00601-21/ 6686117)
6 6686118 4.45 5.43
Set di pistoni (vecchio 030-0650a-90)
7 6685892 20.11 24.54
Spinotto del pistone
8 6696944 3.33 4.06
Circlip di spinotto del pistone (vecchio 039-01620
9 6686028 1.15 1.40
Albero motore comp. (vecchio 046-0650a-80)
10 6686206 80.31 97.98
Bobina
11 6695939 38.26 46.68
Vite ad alta tensione 4x18ws (vecchio 994-16040-18
12 6695407 1.15 1.40
Tubo isolante 50l (vecchio 250-06500-20)
13 6684597 2.15 2.62
Carter del albero motore Ass'y (vecchio 072-0650a-
21 6686576 40.24 49.09
Guarnizione del carter (vecchio 090-06500-20)
22 6686720 1.15 1.40
Guarnizione dell'olio
23 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
24 6684608 3.80 4.64
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
25 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
25 6684605 2.15 2.62
Distanziale per albero dell'ingranaggio 0.10 (vecc
25 6689177 1.15 1.40
Distanziale per albero dell'ingranaggio 0.15 (vecc
25 6689178 1.15 1.40
Gomma Antivibrazione
26 6691822 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
27 6684786 2.15 2.62
Roto Magneto Comp.
28 6687389 26.16 31.92
Rondella M8 (vecchio 992-01080-011)
29 6684611 2.15 2.62
Rondella
30 6684971 1.04 1.27
Dado M8 (vecchio 991-01080-011/327325/332299/72660
31 6684612 2.15 2.62
Guarnizione del tubo di aspirazione (vecchio 403-0
41 6689891 1.15 1.40
Set di isolante per carburatore, di ricambio
42 6689966 6.93 8.45
Vite macchina M5x25 (con rondelle) Nero
43 6696988 1.04 1.27
Guarnizione del carburatore (vecchio 402-06500-20)
44 6689839 1.15 1.40
O-ring P-15
45 6698966 1.04 1.27
Corpo del pulitore completo (vecchio 423-06500-81/
46 6690119 4.45 5.43
Collare 7.5 (vecchio 470-06500-20)
47 6690804 1.15 1.40
Valvola a farfalla (vecchio 528-06500-20)
48 6691272 2.31 2.82
Nessuna informazione disponibile, non ordinabile
49 6684658
Tavola di controllo soffiaggio (vecchio 476-01700-
50 6690843 1.15 1.40
Rondella (vecchio 992-10050-012)
51 6684662 2.15 2.62
Vite M5x60 (vecchio 990-11050-602)
52 6684660 2.15 2.62
Spugna per la pulizia
53 6690364 1.15 1.40
Coprifiltro dell'aria
54 6690415 5.28 6.44
Vite speciale (vecchio 380-0637c-20)
55 6689737 1.15 1.40
Set carburatore
56 6690483 54.30 66.25
Tubo di protezione (vecchio 223-06500-90)
57 6685247 2.31 2.82
Clip D6 (vecchio 680-00070-20)
58 6685198 1.15 1.40
Nessuna informazione disponibile, non ordinabile
59 6684620
Serbatoio del carburante, bianco (vecchio 591-0650
60 6691569 9.40 11.47
Collare 5.8 (vecchio 659-00801-20)
61 6692244 1.15 1.40
Bullone a buco esagonale 5x18ps (vecchio 994-63050
62 6695505 1.15 1.40
Cappuccio del serbatoio D Ass'y, nero (vecchio 595
63 6691763 7.59 9.26
Nessuna informazione disponibile, non ordinabile
64 6684625
Protezione del marmitta (vecchio 738-0650a-20)
71 6692796 6.28 7.66
Guarnizione Marmitta (vecchio 737-06500-20)
72 6692744 1.15 1.40
Scudo termico
73 6687252 2.31 2.82
Set di marmitta (vecchio 704-0650b-90)
76 6692478 15.28 18.64
Rondella
77 6684661 2.15 2.62
Bullone a Testa Esagonale M5x50 (vecchio 990-51050
78 6685114 1.15 1.40
Guarnizione speciale del silenziatore (vecchio 751
79 6692883 1.15 1.40
Set di tubo di scarico (vecchio 721-0650c-90) Nuov
80 6692663 4.79 5.84
Vite 4x8/s (vecchio 994-14040-081)
81 6695325 1.15 1.40
Vite auto forante D4.5x16 (vecchio 990-72045-164/7
82 6684636 2.15 2.62
Bullone 4x12ps (vecchio 994-25040-128)
83 6695441 1.15 1.40
Carcassa della ventola
84 6687012 16.79 20.48
Molla di richiamo (vecchio 780-06097-20/6697591)
85 6684675 11.55 14.09
Bobina corda avviamento (vecchio 774-06097-20)
86 6693066 3.30 4.03
Vite di regolazione (vecchia 839-02010-20/6693638)
87 6693633 1.15 1.40
Assemblaggio puleggia di avviamento (vecchio 798-0
88 6693405 4.45 5.43
Passacavo (vecchio 203-0604a-20)
89 6688050 1.15 1.40
Corda di avviamento (vecchio 783-06097-20/6693174)
90 6693168 2.31 2.82
Maniglia di avviamento
91 6693237 1.15 1.40
Vite 4x16/ps (vecchio 994-15040-162)
92 6695374 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
93 6684684 4.29 5.23
Molletta di avviamento (vecchia 788-06500-20)
94 6693319 2.31 2.82
Vite di regolazione del gas (vecchio 548-25140-20)
101 6684698 4.29 5.23
Snodo (vecchio 539-25120-20)
102 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
103 6684696 2.15 2.62
Valvola a farfalla completa (vecchia 488-25146-80)
104 6690935 20.11 24.54
O-RING (vecchio 550-25100-20)
105 6684695 4.29 5.23
Getto principale #41.5 (vecchio 599-200aw-41/66918
106 6691885 5.11 6.24
Guarnizione pompa (vecchio 577-25100-20)
107 6691457 7.10 8.66
Diaframma della pompa (vecchio 576-25100-20 & 6696
108 6684693 8.58 10.46
Piastra della pompa (vecchio 523-25100-20)
109 6691242 2.31 2.82
Piastra di circuito (vecchio 522-25100-20)
110 6691234 3.30 4.03
Schermo di ingresso (vecchio 578-25007-20)
111 6684700 4.29 5.23
Corpo della pompa Comp. (vecchio 575-25140-80)
112 6691429 14.21 17.34
Guarnizione del diaframma (vecchio 475-25001-20)
113 6690837 2.31 2.82
Membrana di dosaggio Comp. (vecchio 474-25001-80/6
114 6690827 11.71 14.29
Coperchio del diaframma (vecchio 476-25004-20)
115 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25101-20)
116 6691312 1.15 1.40
Vite di regolazione del gas (vecchio 548-25140-20)
121 6684698 4.29 5.23
Snodo (vecchio 539-25120-20)
122 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
123 6684696 2.15 2.62
O-RING (vecchio 550-25100-20)
124 6684695 4.29 5.23
Getto principale #40 (vecchio 599-2000w-40)
125 6691845 4.45 5.43
Guarnizione pompa (vecchio 577-25100-20)
126 6691457 7.10 8.66
Diaframma della pompa (vecchio 576-25100-20 & 6696
127 6684693 8.58 10.46
Schermo di ingresso (vecchio 578-25007-20)
128 6684700 4.29 5.23
Corpo di Pompa Comp. (vecchio 575-25152-80)
129 6691432 34.19 41.71
Non più disponibile, nessuna sostituzione
130 6685220
Membrana di dosaggio Comp. (vecchio 474-25001-80/6
131 6690827 11.71 14.29
Coperchio del diaframma (vecchio 476-25004-20)
132 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25101-20)
133 6691312 1.15 1.40
Piastra Finale A (vecchio 300-31249-20)
151 6688640 34.19 41.71
O-ring G140 (vecchio 999-67140-010)
152 6695688 4.45 5.43
Maniglia A (vecchio 090-31249-20)
153 6686732 19.36 23.62
Bullone 5x25 (vecchio 990-21050-250)
154 6694976 1.15 1.40
Rondella
155 6689684 2.31 2.82
Dado a flangia
156 6695171 1.15 1.40
Flangia di accoppiamento (vecchio 333-0650a-20) Nu
157 6689247 5.78 7.05
Nessuna informazione disponibile, non ordinabile
158 6695358
Cavo dell'acceleratore
159 6693909 4.45 5.43
Leva del gas, 16 Dia. (old 870-02201-91)
160 6693683 5.11 6.24
Custodia A (vecchio 330-31249-20)
171 6689180 56.26 68.64
Camera a spirale A (vecchio 310-31249-20)
172 6689002 24.20 29.52
Girante A (vecchio 031-31249-20)
173 6685958 24.20 29.52
Nessuna informazione disponibile, non ordinabile
174 6689132
Assemblaggio di tenuta meccanica A (vecchio 160-31
175 6687496 24.20 29.52
Guarnizione della camera a voluta A (vecchio 311-3
176 6689039 4.95 6.04
Confezione piastra di aspirazione (vecchia 350-312
177 6689535 11.55 14.09
Tappo di innesco Ass'y (vecchio 360-31249-90/66896
178 6689660 13.36 16.30
Bullone flangiato 8x35 (vecchio 994-51080-350)
179 6695480 1.15 1.40
Bullone flangiato 6x16 (vecchio 994-51060-160)
180 6695477 1.15 1.40
Assemblaggio di Accoppiamento dell'Acqua A (vecchi
181 6686258 14.06 17.16
Spallamento albero girante A 0.3 (vecchio 034-3124
182 6685978 2.31 2.82
Letto A (vecchio 080-31249-20)
201 6686629 28.14 34.33
Cuscino in gomma A (vecchio 312-31249-20)
202 6689060 2.31 2.82
Vite autotaraudante 5x14 (vecchio 993-11051-402)
203 6695251 1.15 1.40
Fascia di filo 33 (vecchio 132-31223-20/6687219)
204 6687218 1.15 1.40
Comp. di filtro (vecchio 100-31240-80)
205 6686781 9.08 11.07
Tubo d'aspirazione A 3m (vecchio 180-31251-20)
206 6687937 62.01 75.66
Chiave combinata 13x19 Plus (vecchio 829-20000-80)
501 6684979 4.29 5.23
Nessuna informazione disponibile, non ordinabile
601 6699700
