Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCH27EPA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

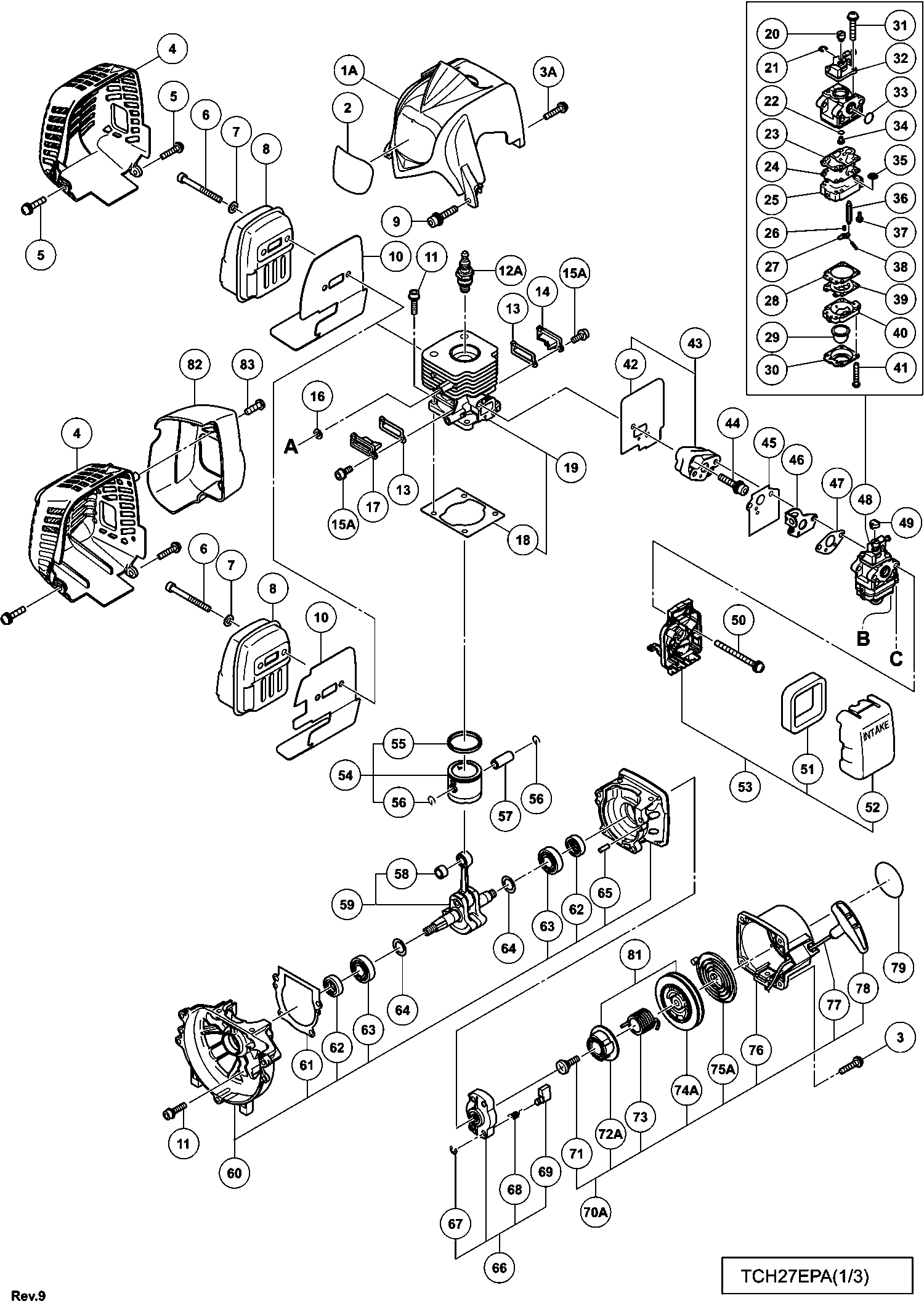

Disegni tecnici di Hikoki TCH27EPA
Elenco parti di Hikoki TCH27EPA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio del cilindro | ||||
| 1A | 6697921 | 6.10 | 7.44 | |
| Vite M4 (nera) | ||||
| 3A | 6699780 | 1.04 | 1.27 | |
| Coperchio del silenziatore dal 11 2013 (vecchio 66 | ||||
| 4 | 6600336 | 6.45 | 7.87 | |
| Copertura del silenziatore | ||||
| 4 | 6698493 | 4.20 | 5.12 | |
| Vite 5x16/ps (vecchio 994-15050-162) | ||||
| 5 | 6695386 | 1.15 | 1.40 | |
| Dado esagonale forato M6x55 (vecchio 990-51060-553 | ||||
| 6 | 6684638 | 2.15 | 2.62 | |
| Bullone Hex. Foro 6x65 (vecchio 990-51060-653) | ||||
| 6 | 6695067 | 1.15 | 1.40 | |
| Rondella | ||||
| 7 | 6684639 | 2.15 | 2.62 | |
| Scarico | ||||
| 8 | 6698477 | 11.85 | 14.46 | |
| Scarico (b) | ||||
| 8 | 6600461 | 7.50 | 9.15 | |
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 9 | 6698950 | 1.20 | 1.46 | |
| SCUDO TERMICO | ||||
| 10 | 6600324 | 1.35 | 1.65 | |
| Bullone forato esagonale M5x20/s (vecchio 994-6105 | ||||
| 11 | 6695491 | 1.15 | 1.40 | |
| Candela Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| 12A | 6699322 | 2.48 | 3.02 | |
| Imballaggio di copertina | ||||
| 13 | 6697684 | 1.04 | 1.27 | |
| Coperchio della valvola di scarico (a) | ||||
| 14 | 6698484 | 2.10 | 2.56 | |
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 15A | 6684595 | 2.15 | 2.62 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 16 | 6684600 | 2.15 | 2.62 | |
| Coperchio della valvola di scarico (b) | ||||
| 17 | 6698485 | 2.10 | 2.56 | |
| Guarnizione del Cilindro | ||||
| 18 | 6697681 | 1.04 | 1.27 | |
| Set di cilindri Pn | ||||
| 19 | 6697679 | 33.58 | 40.96 | |
| Snodo (vecchio 539-25120-20) | ||||
| 20 | 6684697 | 6.44 | 7.85 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 21 | 6684696 | 2.15 | 2.62 | |
| O-RING (vecchio 550-25100-20) | ||||
| 22 | 6684695 | 4.29 | 5.23 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 23 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 24 | 6684693 | 8.58 | 10.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 6699942 | |||
| Molla della leva di misurazione | ||||
| 26 | 6696323 | 4.63 | 5.64 | |
| Leva di controllo (vecchio 473-25001-20) | ||||
| 27 | 6685217 | 3.30 | 4.03 | |
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 28 | 6684691 | 8.58 | 10.46 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 29 | 6684689 | 6.44 | 7.85 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 30 | 6684688 | 8.58 | 10.46 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 31 | 6684698 | 4.29 | 5.23 | |
| Valvola a farfalla comp. (vecchio 488-25145-80) | ||||
| 32 | 6684883 | 18.75 | 22.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 6695670 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 6699943 | |||
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 35 | 6684700 | 4.29 | 5.23 | |
| Valvola a ago (vecchio 603-25012-20) | ||||
| 36 | 6685215 | 5.28 | 6.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 6691305 | |||
| Perno della cerniera (vecchio 605-25001-20) | ||||
| 38 | 6685219 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 6684690 | |||
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 40 | 6684687 | 16.34 | 19.93 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 41 | 6684699 | 2.15 | 2.62 | |
| Imballaggio di aspirazione | ||||
| 42 | 6697691 | 1.04 | 1.27 | |
| Isolatore del Carburatore Set Pn | ||||
| 43 | 6698954 | 4.45 | 5.43 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 44 | 6698844 | 1.20 | 1.46 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 45 | 6684616 | 2.15 | 2.62 | |
| Piastra di fissaggio del cavo dell'acceleratore (v | ||||
| 46 | 6684629 | 4.29 | 5.23 | |
| Guarnizione del carburatore (vecchio 402-0602K-21/ | ||||
| 47 | 6684615 | 2.15 | 2.62 | |
| Carburatore Ass'y | ||||
| 48 | 6698960 | 40.24 | 49.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 6684628 | |||
| Vite più 5x60ws (vecchio 994-16050-601) | ||||
| 50 | 6695431 | 1.15 | 1.40 | |
| Elemento del filtro dell'aria | ||||
| 51 | 6690347 | 4.45 | 5.43 | |
| Cappuccio del pulitore dell'aria (vecchio 424-0002 | ||||
| 52 | 6690139 | 4.45 | 5.43 | |
| Filtro dell'aria | ||||
| 53 | 6698961 | 5.45 | 6.65 | |
| Set di pistoni Pn | ||||
| 54 | 6697683 | 11.05 | 13.48 | |
| Anello di pistone (vecchio 041-01700-20) | ||||
| 55 | 6686121 | 4.45 | 5.43 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 56 | 6684590 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 57 | 6684591 | 4.29 | 5.23 | |
| Cuscinetto ad aghi Hk0810b (vecchio 999-62081-277) | ||||
| 58 | 6695590 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 6698962 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 6697687 | |||
| Confezionamento del carter dell'albero motore | ||||
| 61 | 6697688 | 1.04 | 1.27 | |
| Guarnizione dell'olio | ||||
| 62 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 63 | 6684608 | 3.80 | 4.64 | |
| Rondella dell'albero a gomito | ||||
| 64 | 6697685 | 1.04 | 1.27 | |
| Spinotto di battuta 4x12 (vecchio 999-05041-203) | ||||
| 65 | 6695521 | 1.15 | 1.40 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 66 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 67 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 68 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 69 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70A | 6699995 | |||
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 71 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 72A | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 73 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 74A | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 75A | 6684675 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 6684673 | |||
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 77 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 78 | 6684680 | 2.15 | 2.62 | |
| Ass'y di Piastra Camma | ||||
| 81 | 6699691 | 6.10 | 7.44 | |
| Coperchio posteriore del silenziatore | ||||
| 82 | 6600335 | 8.55 | 10.43 | |
| Vite autosvasante D4 dal 11 2013 | ||||
| 83 | 6600332 | 1.04 | 1.27 | |
| Vite per lamiera D4 | ||||
| 101 | 6697190 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 102 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 103 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 104 | 6696488 | 1.04 | 1.27 | |
| Molla, acciaio non arrugginito | ||||
| 105 | 6698819 | 1.04 | 1.27 | |
| INTERRUTTORE DI STOP (VECCHIO 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 4.03 | |
| Cavo dell'interruttore di arresto | ||||
| 107 | 6698820 | 2.80 | 3.42 | |
| Tubo di protezione | ||||
| 108 | 6698822 | 1.04 | 1.27 | |
| FILO DELL'ACCELERATORE | ||||
| 109 | 6698821 | 4.13 | 5.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 6696486 | |||
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 111 | 6684667 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 112 | 6684709 | 2.15 | 2.62 | |
| Gomma Antivibrazione | ||||
| 113 | 6684666 | 4.29 | 5.23 | |
| Supporto per tubo (a) | ||||
| 114 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 115 | 6698644 | 2.10 | 2.56 | |
| Gomma Antivibrazione | ||||
| 116 | 6684665 | 4.29 | 5.23 | |
| Anello Ferma C-12 Esterno | ||||
| 117 | 6684664 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118A | 6697922 | |||
| Tamburo della frizione Comp. (vecchio 289-52200-80 | ||||
| 119 | 6684663 | 19.06 | 23.26 | |
| Bullone a gradino (vecchio 357-00601-20) | ||||
| 120 | 6689627 | 1.15 | 1.40 | |
| Rondella | ||||
| 121 | 6684648 | 2.15 | 2.62 | |
| Piastra frizione A (vecchia 348-0602r-20) | ||||
| 122 | 6689528 | 1.15 | 1.40 | |
| Set di frizione | ||||
| 123 | 6697655 | 6.76 | 8.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | 6697619 | |||
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 125 | 6684612 | 2.15 | 2.62 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 126 | 6684611 | 2.15 | 2.62 | |
| Bullone a foro esagonale 4x18ws (vecchio 994-64040 | ||||
| 127 | 6695508 | 1.15 | 1.40 | |
| Bobina | ||||
| 128 | 6699937 | 44.01 | 53.70 | |
| Bobina | ||||
| 128 | 6699936 | 30.25 | 36.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 130 | 6699940 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 6699939 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | 6699938 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 6698992 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 136 | 6697690 | |||
| Rotore del magneto | ||||
| 137 | 6698396 | 8.70 | 10.61 | |
| Non più disponibile, nessuna sostituzione | ||||
| 138 | 6684618 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 139 | 6684880 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 140A | 6698402 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 6684625 | |||
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 142A | 6697846 | 1.04 | 1.27 | |
| PORTANTE | ||||
| 143 | 6698496 | 1.05 | 1.28 | |
| TANICA | ||||
| 144A | 6600317 | 7.95 | 9.70 | |
| Supporto (vecchio 940-07350-20) | ||||
| 145 | 6694787 | 3.30 | 4.03 | |
| Bullone a flangia | ||||
| 146 | 6696557 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 147 | 6684620 | |||
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 148 | 6684619 | 2.15 | 2.62 | |
| Dado 6 Ups-p (vecchio 991-87060-001 & 6698766) | ||||
| 161 | 6695175 | 1.15 | 1.40 | |
| Rondella | ||||
| 162 | 6684639 | 2.15 | 2.62 | |
| Piastra di supporto (vecchio 462-32286-20) | ||||
| 163 | 6690744 | 11.23 | 13.69 | |
| Bullone con foro esagonale 6x12 (vecchio 990-53060 | ||||
| 164 | 6695078 | 1.15 | 1.40 | |
| Rondella | ||||
| 165 | 6684822 | 2.15 | 2.62 | |
| CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80) | ||||
| 166 | 6688643 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 167 | 6686659 | 1.15 | 1.40 | |
| Vite Plus 6x14 (vecchio 990-23060-141) | ||||
| 168 | 6695016 | 1.15 | 1.40 | |
| Adesivo di avvertimento (a) | ||||
| 170 | 6694538 | 2.10 | 2.56 | |
| Vite a buco esagonale 4x8 (vecchio 990-51040-085) | ||||
| 171 | 6695035 | 1.15 | 1.40 | |
| Coperchio del carter ingranaggi A (vecchio 327-322 | ||||
| 172 | 6689167 | 1.15 | 1.40 | |
| Manico (vecchio 210-32286-20) | ||||
| 173 | 6688089 | 4.45 | 5.43 | |
| Vite a testa rotonda con foro esagonale 6x15 (vecc | ||||
| 174 | 6695079 | 1.15 | 1.40 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 175 | 608DDM | 5.55 | 6.77 | |
| ANELLO DI ARRESTO C-22, INTERNO (VECCHIO 993-51022 | ||||
| 176 | 6695293 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 177 | 6698957 | |||
| Cuscinetto a sfere 608vv | ||||
| 178 | 333945 | 1.80 | 2.20 | |
| Assemblea del manico a ciclo anti-vib. (vecchio 50 | ||||
| 179 | 6696088 | 14.35 | 17.51 | |
| Impugnatura (vecchia 503-3738e-20) | ||||
| 180 | 6691098 | 6.44 | 7.85 | |
| Dado esagonale 6 (vecchio 6684792/991-01060-041/79 | ||||
| 181 | 6684835 | 2.15 | 2.62 | |
| Rondella | ||||
| 182 | 6689681 | 1.15 | 1.40 | |
| Vite per lamiera 5x20 (vecchio 993-11052-012) | ||||
| 183 | 6695255 | 1.15 | 1.40 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 184 | 6684851 | 2.15 | 2.62 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 186 | 6684852 | 2.15 | 2.62 | |
| Tubo Principale 1450l | ||||
| 187 | 6698963 | 23.45 | 28.61 | |
| Albero di trasmissione 1483l (vecchio 6689470) | ||||
| 188A | 6697879 | 14.03 | 17.11 | |
| Montaggio del metallo di sollevamento (vecchio 335 | ||||
| 189 | 6689277 | 3.30 | 4.03 | |
| Cappuccio (a) | ||||
| 190 | 6698515 | 2.10 | 2.56 | |
| Bullone con foro esagonale 5x10 (vecchio 990-51050 | ||||
| 191 | 6695042 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 192 | 6686669 | 1.15 | 1.40 | |
| Pulsante di maniglia A Comp. (vecchio 512-32286-80 | ||||
| 193 | 6691200 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 194 | 6688653 | |||
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 195 | 6684709 | 2.15 | 2.62 | |
| Pignone (1) | ||||
| 196 | 6698958 | 13.70 | 16.71 | |
| Anello di arresto S-12, esterno (vecchio 993-52012 | ||||
| 198 | 6695302 | 1.15 | 1.40 | |
| Anello di arresto C-24.internal (vecchio 993-51024 | ||||
| 199 | 6684732 | 2.15 | 2.62 | |
| Staffa maniglia A (vecchio 506-37300-20) | ||||
| 200 | 6691134 | 2.31 | 2.82 | |
| Bullone 6x43/p (nero) (vecchio 994-23060-432) | ||||
| 201 | 6684838 | 2.15 | 2.62 | |
| Copri taglierina (vecchio 138-33168-20) | ||||
| 202 | 6687301 | 8.41 | 10.26 | |
| Guida per taglierina 625.5mm (vecchio 122-32286-21 | ||||
| 203 | 6687125 | 24.20 | 29.52 | |
| Taglierino (vecchio 120-32287-21/6696516) | ||||
| 204 | 6687079 | 46.29 | 56.47 | |
| Non più disponibile, nessuna sostituzione | ||||
| 205 | 6687187 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 206 | 6687162 | |||
| Dado a flangia | ||||
| 207 | 6695170 | 1.15 | 1.40 | |
| Distanziale (vecchio 296-32286-20) | ||||
| 208 | 6688633 | 1.15 | 1.40 | |
| Bullone a svasatura con foro esagonale 6x25 (vecch | ||||
| 209 | 6695075 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 210 | 6686647 | 1.15 | 1.40 | |
| Piastra di bloccaggio della barra dell'albero a ca | ||||
| 211 | 6686826 | 1.15 | 1.40 | |
| Bullone forato esagonale 4x10s (vecchio 994-61040- | ||||
| 212 | 6695484 | 1.15 | 1.40 | |
| Bullone | ||||
| 213 | 6687158 | 1.15 | 1.40 | |
| Anello di arresto E-6 (vecchio 993-55060-000) | ||||
| 214 | 6695310 | 1.15 | 1.40 | |
| INGRANAGGIO | ||||
| 215 | 6698959 | 21.78 | 26.57 | |
| ANELLO DI ARRESTO C-26, INTERNO (VECCHIO 993-51026 | ||||
| 216 | 6695294 | 1.15 | 1.40 | |
| Vite a svasatura con foro esagonale 6x16 (vecchio | ||||
| 218 | 6695073 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 219 | 6686666 | 1.15 | 1.40 | |
| Piastra guida asta camma (vecchia 075-32280-20) | ||||
| 220 | 6686611 | 1.15 | 1.40 | |
| Asta di camma (a) | ||||
| 221 | 6699732 | 22.09 | 26.95 | |
| Non più disponibile, nessuna sostituzione | ||||
| 222 | 6686790 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 223 | 6698772 | |||
| Copertura del Cambio (b) | ||||
| 224 | 6699737 | 20.11 | 24.54 | |
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 225 | 6684595 | 2.15 | 2.62 | |
| RONDELLA SPECIALE | ||||
| 226 | 6699934 | 1.04 | 1.27 | |
| GUARNIZIONE DEL CARCASSA DELL'INGRANAGGIO | ||||
| 227 | 6699733 | 1.04 | 1.27 | |
| Chiave combinata 10x19 ,più (vecchio 036-29331-50) | ||||
| 501 | 6685997 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6684813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 6692867 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 6684766 | |||
