Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TCH22EPAP'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

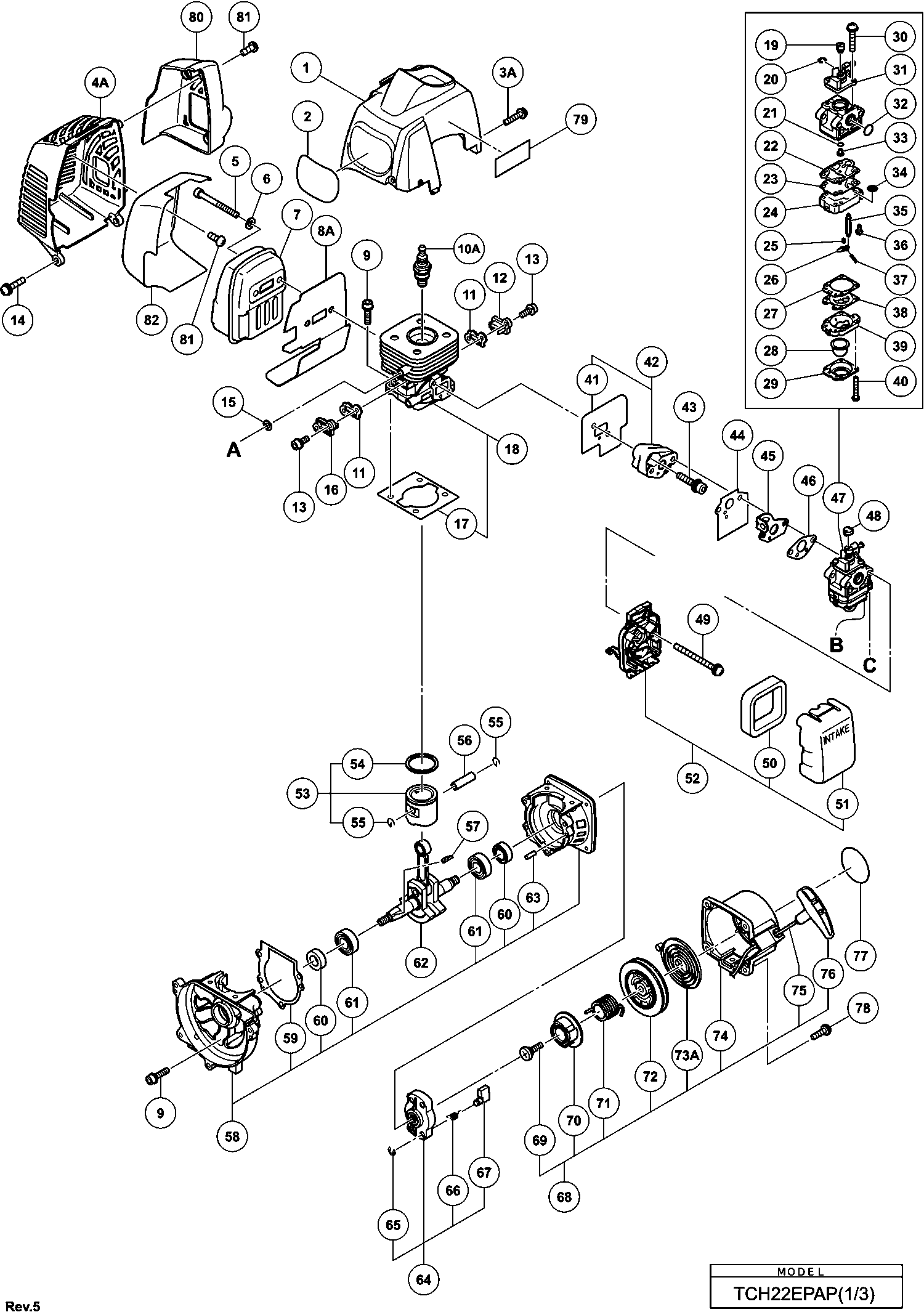

Disegno tecnico del modello Hikoki TCH22EPAP
Elenco parti di ricambio del modello Hikoki TCH22EPAP
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 6697680 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 6697961 | |||
| Vite M4 (nera) | ||||
| 3A | 6699780 | 1.04 | 1.27 | |
| Schermatura silenziatore dal 11 2013 | ||||
| 4A | 6600337 | 9.45 | 11.53 | |
| Dado esagonale forato M6x55 (vecchio 990-51060-553 | ||||
| 5 | 6684638 | 2.15 | 2.62 | |
| Rondella | ||||
| 6 | 6684639 | 2.15 | 2.62 | |
| SILENZIATORE | ||||
| 7 | 6699935 | 42.65 | 52.03 | |
| SCUDO TERMICO | ||||
| 8A | 6600320 | 1.35 | 1.65 | |
| Bullone forato esagonale M5x20/s (vecchio 994-6105 | ||||
| 9 | 6695491 | 1.15 | 1.40 | |
| Candela Bmr7a | ||||
| 10A | 6699316 | 8.91 | 10.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 6696922 | |||
| Coperchio di aspirazione (a) | ||||
| 12 | 6696535 | 1.05 | 1.28 | |
| Bullone a buco esagonale 4x12ws (vecchio 994-64040 | ||||
| 13 | 6695507 | 1.15 | 1.40 | |
| Vite 5x16/ps (vecchio 994-15050-162) | ||||
| 14 | 6695386 | 1.15 | 1.40 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 15 | 6684600 | 2.15 | 2.62 | |
| Coperchio di aspirazione (b) | ||||
| 16 | 6696536 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 6696920 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 6697962 | |||
| Snodo (vecchio 539-25120-20) | ||||
| 19 | 6684697 | 6.44 | 7.85 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 20 | 6684696 | 2.15 | 2.62 | |
| O-RING (vecchio 550-25100-20) | ||||
| 21 | 6684695 | 4.29 | 5.23 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 22 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 23 | 6684693 | 8.58 | 10.46 | |
| Corpo della pompa | ||||
| 24 | 6699942 | 14.38 | 17.54 | |
| Molla della leva di misurazione | ||||
| 25 | 6696323 | 4.63 | 5.64 | |
| Leva di controllo (vecchio 473-25001-20) | ||||
| 26 | 6685217 | 3.30 | 4.03 | |
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 27 | 6684691 | 8.58 | 10.46 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 28 | 6684689 | 6.44 | 7.85 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 29 | 6684688 | 8.58 | 10.46 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 30 | 6684698 | 4.29 | 5.23 | |
| Valvola a farfalla comp. (vecchio 488-25145-80) | ||||
| 31 | 6684883 | 18.75 | 22.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 6695670 | |||
| Getto principale #32 | ||||
| 33 | 6699943 | 5.11 | 6.24 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 34 | 6684700 | 4.29 | 5.23 | |
| Valvola a ago (vecchio 603-25012-20) | ||||
| 35 | 6685215 | 5.28 | 6.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 6691305 | |||
| Perno della cerniera (vecchio 605-25001-20) | ||||
| 37 | 6685219 | 1.15 | 1.40 | |
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 38 | 6684690 | 18.00 | 21.96 | |
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 39 | 6684687 | 16.34 | 19.93 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 40 | 6684699 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 6696933 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6699016 | |||
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 43 | 6698844 | 1.20 | 1.46 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 44 | 6684616 | 2.15 | 2.62 | |
| Piastra di fissaggio del cavo dell'acceleratore (v | ||||
| 45 | 6684629 | 4.29 | 5.23 | |
| Guarnizione del carburatore (vecchio 402-0602K-21/ | ||||
| 46 | 6684615 | 2.15 | 2.62 | |
| Carburatore Ass'y | ||||
| 47 | 6698960 | 40.24 | 49.09 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 48 | 6691337 | 1.15 | 1.40 | |
| Vite più 5x60ws (vecchio 994-16050-601) | ||||
| 49 | 6695431 | 1.15 | 1.40 | |
| Elemento del filtro dell'aria | ||||
| 50 | 6690347 | 4.45 | 5.43 | |
| Cappuccio del pulitore dell'aria (vecchio 424-0002 | ||||
| 51 | 6690139 | 4.45 | 5.43 | |
| Filtro dell'aria | ||||
| 52 | 6698961 | 5.45 | 6.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 6697682 | |||
| Anello di pistone (vecchio 041-00601-21/ 6686117) | ||||
| 54 | 6686118 | 4.45 | 5.43 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 55 | 6684590 | 2.15 | 2.62 | |
| Spinotto del pistone | ||||
| 56 | 6696944 | 3.33 | 4.06 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 57 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 6697686 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 6696925 | |||
| Guarnizione dell'olio | ||||
| 60 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 61 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 6699017 | |||
| Spinotto di battuta 4x12 (vecchio 999-05041-203) | ||||
| 63 | 6695521 | 1.15 | 1.40 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 64 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 65 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 66 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 67 | 6684685 | 4.29 | 5.23 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 69 | 6684679 | 2.15 | 2.62 | |
| Piastra camma (vecchia 759-0651h-20) | ||||
| 70 | 6684678 | 6.44 | 7.85 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 71 | 6684677 | 8.58 | 10.46 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 73A | 6684675 | 11.55 | 14.09 | |
| Carcassa avviamento a strappo Comp. (vecchio 772-0 | ||||
| 74 | 6684673 | 19.06 | 23.26 | |
| Maniglia di avviamento | ||||
| 76 | 6684680 | 2.15 | 2.62 | |
| Vite 4x16/ps (vecchio 994-15040-162) | ||||
| 78 | 6695374 | 1.15 | 1.40 | |
| Coperchio posteriore del silenziatore | ||||
| 80 | 6600339 | 4.65 | 5.67 | |
| Vite di lamiera D4x10 | ||||
| 81 | 6600325 | 1.04 | 1.27 | |
| Copertura calore marmitta dal 11 2013 | ||||
| 82 | 6600340 | 5.40 | 6.59 | |
| Vite per lamiera D4 | ||||
| 101 | 6697190 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 102 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 103 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 104 | 6696488 | 1.04 | 1.27 | |
| Molla, acciaio non arrugginito | ||||
| 105 | 6698819 | 1.04 | 1.27 | |
| INTERRUTTORE DI STOP (VECCHIO 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 4.03 | |
| Cavo dell'interruttore di arresto | ||||
| 107 | 6698820 | 2.80 | 3.42 | |
| Tubo di protezione | ||||
| 108 | 6698822 | 1.04 | 1.27 | |
| FILO DELL'ACCELERATORE | ||||
| 109 | 6698821 | 4.13 | 5.03 | |
| Maniglia (a) | ||||
| 110 | 6696486 | 3.45 | 4.21 | |
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 111 | 6684667 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 112 | 6684709 | 2.15 | 2.62 | |
| Gomma Antivibrazione | ||||
| 113 | 6684666 | 4.29 | 5.23 | |
| Supporto per tubo (a) | ||||
| 114 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 115 | 6698644 | 2.10 | 2.56 | |
| Gomma Antivibrazione | ||||
| 116 | 6684665 | 4.29 | 5.23 | |
| Tamburo della frizione Comp. (vecchio 289-52200-80 | ||||
| 118 | 6684663 | 19.06 | 23.26 | |
| Bullone a gradino (vecchio 357-00601-20) | ||||
| 119 | 6689627 | 1.15 | 1.40 | |
| Rondella | ||||
| 120 | 6684648 | 2.15 | 2.62 | |
| Piastra frizione A (vecchia 348-0602r-20) | ||||
| 121 | 6689528 | 1.15 | 1.40 | |
| Set di frizione | ||||
| 122 | 6697655 | 6.76 | 8.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 123 | 6697619 | |||
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 124 | 6684612 | 2.15 | 2.62 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 125 | 6684611 | 2.15 | 2.62 | |
| Bullone a foro esagonale 4x18ws (vecchio 994-64040 | ||||
| 126 | 6695508 | 1.15 | 1.40 | |
| Bobina | ||||
| 127 | 6699286 | 37.66 | 45.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 128A | 6601421 | |||
| Fissaggio in metallo del cappuccio della spina | ||||
| 129 | 6699933 | 1.65 | 2.01 | |
| Cavo | ||||
| 130 | 6698992 | 1.98 | 2.41 | |
| Cavo | ||||
| 131 | 6697690 | 1.98 | 2.41 | |
| Roto Magneto Comp. | ||||
| 132 | 6699289 | 25.71 | 31.37 | |
| Anello Ferma C-12 Esterno | ||||
| 133 | 6684664 | 2.15 | 2.62 | |
| Vite auto forante D4.5x16 (vecchio 990-72045-164/7 | ||||
| 134 | 6684636 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 6698970 | |||
| Tubo del carburante 3x5x90 (vecchio 700-03005-09) | ||||
| 136 | 6692358 | 1.15 | 1.40 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 137 | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 138A | 6698402 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 139 | 6684625 | |||
| Serbatoio Per Usa | ||||
| 140 | 6696552 | 22.83 | 27.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 6684620 | |||
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 142 | 6684619 | 2.15 | 2.62 | |
| Supporto 81 T2-3 | ||||
| 143 | 6696556 | 2.10 | 2.56 | |
| Bullone a flangia | ||||
| 144 | 6696557 | 1.05 | 1.28 | |
| Dado 6 Ups-p (vecchio 991-87060-001 & 6698766) | ||||
| 161 | 6695175 | 1.15 | 1.40 | |
| Rondella | ||||
| 162 | 6684639 | 2.15 | 2.62 | |
| Piastra di supporto (vecchio 462-32286-20) | ||||
| 163 | 6690744 | 11.23 | 13.69 | |
| Bullone con foro esagonale 6x12 (vecchio 990-53060 | ||||
| 164 | 6695078 | 1.15 | 1.40 | |
| Rondella | ||||
| 165 | 6684822 | 2.15 | 2.62 | |
| CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80) | ||||
| 166 | 6688643 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 167 | 6686659 | 1.15 | 1.40 | |
| Vite Plus 6x14 (vecchio 990-23060-141) | ||||
| 168 | 6695016 | 1.15 | 1.40 | |
| Adesivo di avvertimento (a) | ||||
| 170 | 6694538 | 2.10 | 2.56 | |
| Vite a buco esagonale 4x8 (vecchio 990-51040-085) | ||||
| 171 | 6695035 | 1.15 | 1.40 | |
| Coperchio del carter ingranaggi A (vecchio 327-322 | ||||
| 172 | 6689167 | 1.15 | 1.40 | |
| Manico (vecchio 210-32286-20) | ||||
| 173 | 6688089 | 4.45 | 5.43 | |
| Vite a testa rotonda con foro esagonale 6x15 (vecc | ||||
| 174 | 6695079 | 1.15 | 1.40 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 175 | 608DDM | 5.55 | 6.77 | |
| ANELLO DI ARRESTO C-22, INTERNO (VECCHIO 993-51022 | ||||
| 176 | 6695293 | 1.15 | 1.40 | |
| Albero dell'ingranaggio | ||||
| 177 | 6698957 | 45.23 | 55.17 | |
| Cuscinetto a sfere 608vv | ||||
| 178 | 333945 | 1.80 | 2.20 | |
| Manico frontale (vecchio 210-33160-22/6688095/6688 | ||||
| 184 | 6688096 | 7.75 | 9.46 | |
| Bullone Hex. Foro 5x55 (vecchio 990-51050-553) | ||||
| 186 | 6695056 | 1.15 | 1.40 | |
| Anello 5 (vecchio 992-10050-062) | ||||
| 187 | 6684834 | 2.15 | 2.62 | |
| Anello M5 (old 992-01050-061) | ||||
| 188 | 6684918 | 2.15 | 2.62 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 189 | 6684714 | 2.15 | 2.62 | |
| Rondella | ||||
| 190 | 6695194 | 1.15 | 1.40 | |
| Staffa A (vecchio 215-32243-20) | ||||
| 191 | 6688103 | 2.31 | 2.82 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 192 | 6684851 | 2.15 | 2.62 | |
| Tubo principale L=945 | ||||
| 195 | 6699930 | 32.53 | 39.68 | |
| Tubo principale L=600 | ||||
| 195 | 6699931 | 28.29 | 34.51 | |
| Albero di trasmissione, 978l (vecchio 343-32292-20 | ||||
| 196 | 6689440 | 14.68 | 17.90 | |
| Albero motore 633l (vecchio 343-32243-20) | ||||
| 196 | 6689439 | 12.88 | 15.71 | |
| Cappuccio (a) | ||||
| 198 | 6698515 | 2.10 | 2.56 | |
| Bullone con foro esagonale 5x10 (vecchio 990-51050 | ||||
| 199 | 6695042 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 200 | 6686669 | 1.15 | 1.40 | |
| LIMITATORE DI ANGOLO (VECCHIO 222-32286-20) | ||||
| 201 | 6688159 | 2.31 | 2.82 | |
| Pulsante di maniglia A Comp. (vecchio 512-32286-80 | ||||
| 202 | 6691200 | 3.30 | 4.03 | |
| Cassa del cambio A, 24 Dia (vecchio 300-32287-21) | ||||
| 203 | 6688653 | 30.25 | 36.90 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 204 | 6684709 | 2.15 | 2.62 | |
| Pignone (1) | ||||
| 205 | 6698958 | 13.70 | 16.71 | |
| Anello di arresto S-12, esterno (vecchio 993-52012 | ||||
| 207 | 6695302 | 1.15 | 1.40 | |
| Anello di arresto C-24.internal (vecchio 993-51024 | ||||
| 208 | 6684732 | 2.15 | 2.62 | |
| Copri taglierina (vecchio 138-33168-20) | ||||
| 211 | 6687301 | 8.41 | 10.26 | |
| Piastra di protezione | ||||
| 212A | 6601208 | 13.86 | 16.91 | |
| Guida per taglierina 625.5mm (vecchio 122-32286-21 | ||||
| 213 | 6687125 | 24.20 | 29.52 | |
| Taglierino (vecchio 120-32287-21/6696516) | ||||
| 214 | 6687079 | 46.29 | 56.47 | |
| Rondella | ||||
| 215 | 6687187 | 1.15 | 1.40 | |
| Bullone | ||||
| 216 | 6687162 | 1.15 | 1.40 | |
| Dado a flangia | ||||
| 217 | 6695170 | 1.15 | 1.40 | |
| Staffa B (vecchio 216-32243-20/6686103) | ||||
| 218 | 6688104 | 3.30 | 4.03 | |
| Dado esagonale 6 (vecchio 6684792/991-01060-041/79 | ||||
| 219 | 6684835 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 220 | 6685075 | |||
| Distanziale (vecchio 296-32286-20) | ||||
| 221 | 6688633 | 1.15 | 1.40 | |
| Bullone a svasatura con foro esagonale 6x25 (vecch | ||||
| 222 | 6695075 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 223 | 6686647 | 1.15 | 1.40 | |
| Piastra di bloccaggio della barra dell'albero a ca | ||||
| 224 | 6686826 | 1.15 | 1.40 | |
| Bullone forato esagonale 4x10s (vecchio 994-61040- | ||||
| 225 | 6695484 | 1.15 | 1.40 | |
| Bullone | ||||
| 226 | 6687158 | 1.15 | 1.40 | |
| Anello di arresto E-6 (vecchio 993-55060-000) | ||||
| 227 | 6695310 | 1.15 | 1.40 | |
| INGRANAGGIO | ||||
| 228 | 6698959 | 21.78 | 26.57 | |
| ANELLO DI ARRESTO C-26, INTERNO (VECCHIO 993-51026 | ||||
| 229 | 6695294 | 1.15 | 1.40 | |
| CUSCINETTO A SFERA | ||||
| 230 | 6695525 | 6.93 | 8.45 | |
| Vite a svasatura con foro esagonale 6x16 (vecchio | ||||
| 231 | 6695073 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 232 | 6686666 | 1.15 | 1.40 | |
| Piastra guida asta camma (vecchia 075-32280-20) | ||||
| 233 | 6686611 | 1.15 | 1.40 | |
| Composizione dell'albero a camme (vecchio 100-3228 | ||||
| 235 | 6686790 | 36.15 | 44.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 236 | 6698772 | |||
| Copertura del Cambio (b) | ||||
| 237 | 6699737 | 20.11 | 24.54 | |
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 238 | 6684595 | 2.15 | 2.62 | |
| RONDELLA SPECIALE | ||||
| 239 | 6699934 | 1.04 | 1.27 | |
| GUARNIZIONE DEL CARCASSA DELL'INGRANAGGIO | ||||
| 240 | 6699733 | 1.04 | 1.27 | |
| Chiave combinata 10x19 ,più (vecchio 036-29331-50) | ||||
| 501 | 6685997 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6684813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 6684766 | |||
| Kit di Riparazione (A-1) | ||||
| 601 | 6600043 | 35.48 | 43.28 | |
