Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TCG27EBSP'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

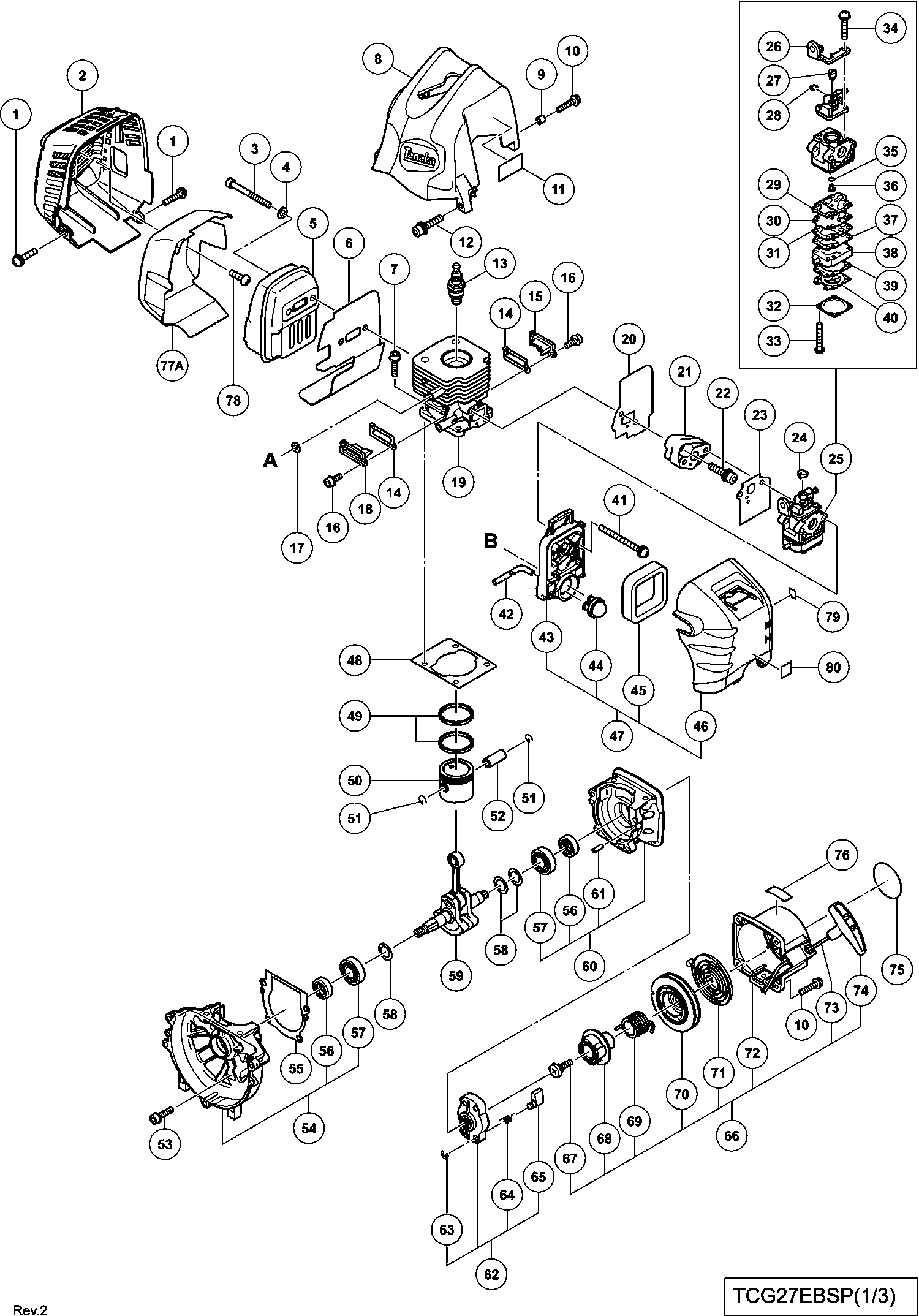

Disegno tecnico del modello Hikoki TCG27EBSP
Elenco parti di ricambio del modello Hikoki TCG27EBSP
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 887021 | |||
| Copertura del silenziatore | ||||
| 2 | 6600322 | 6.90 | 8.42 | |
| Hex. Chiave a bussola Hd. Bullone M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 4 | 949432 | 1.05 | 1.28 | |
| Marmitta (b) | ||||
| 5 | 6600004 | 25.85 | 31.54 | |
| SCUDO TERMICO | ||||
| 6 | 6600324 | 1.35 | 1.65 | |
| Bullone esagonale M5 | ||||
| 7 | 6696958 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6699431 | |||
| Collare (b) | ||||
| 9 | 6600008 | 1.04 | 1.27 | |
| Bullone a testa esagonale M4x18 (con rondelle) | ||||
| 10 | 6696326 | 1.20 | 1.46 | |
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 12 | 6698950 | 1.20 | 1.46 | |
| Candela Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.87 | |
| Imballaggio di copertina | ||||
| 14 | 6698365 | 1.05 | 1.28 | |
| Coperchio della valvola di scarico (a) | ||||
| 15 | 6698484 | 2.10 | 2.56 | |
| Bullone a testa esagonale M4x12 | ||||
| 16 | 6698385 | 1.05 | 1.28 | |
| Rondella | ||||
| 17 | 6698700 | 1.20 | 1.46 | |
| Coperchio della valvola di scarico (b) | ||||
| 18 | 6698485 | 2.10 | 2.56 | |
| CILINDRO | ||||
| 19 | 6698480 | 45.65 | 55.69 | |
| Guarnizione | ||||
| 20 | 6699437 | 1.04 | 1.27 | |
| Isolante del carburatore | ||||
| 21 | 6698387 | 3.15 | 3.84 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 22 | 6698844 | 1.20 | 1.46 | |
| Guarnizione del carburatore | ||||
| 23 | 6698405 | 2.10 | 2.56 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 24 | 6691337 | 1.15 | 1.40 | |
| Carburatore Wyc-37 | ||||
| 25 | 6600326 | 29.84 | 36.40 | |
| Stay di Regolazione del Cavo | ||||
| 26 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 27 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 28 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 29 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 30 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 31 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 32 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 33 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 34 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 35 | 6684695 | 4.29 | 5.23 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 37 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 38 | 6696828 | 13.36 | 16.30 | |
| Guarnizione del diaframma (vecchio 475-25038-20) | ||||
| 39 | 6685220 | 2.31 | 2.82 | |
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 40 | 6684690 | 18.00 | 21.96 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 41 | 307224 | 1.05 | 1.28 | |
| Tubo del carburante 2.5x4x80 (vecchio 700-02504-08 | ||||
| 42B | 6692347 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 44 | 6685139 | 5.94 | 7.24 | |
| Elemento del filtro dell'aria | ||||
| 45 | 6690347 | 4.45 | 5.43 | |
| Coprifiltro dell'aria | ||||
| 46 | 6699185 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 6699132 | |||
| Imballaggio del cilindro | ||||
| 48 | 6698366 | 1.05 | 1.28 | |
| Anello di pistone (vecchio 041-01700-20) | ||||
| 49 | 6686121 | 4.45 | 5.43 | |
| PISTONE | ||||
| 50 | 6699432 | 8.10 | 9.88 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 51 | 6684590 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 52 | 6684591 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 6698386 | |||
| Assieme del carter (b) | ||||
| 54 | 6698370 | 15.68 | 19.12 | |
| Confezionamento del carter dell'albero motore | ||||
| 55 | 6698371 | 1.05 | 1.28 | |
| Guarnizione dell'olio | ||||
| 56 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 57 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 6698490 | |||
| Albero Motore | ||||
| 59 | 6699438 | 34.10 | 41.60 | |
| Carter motore Ass'y (a) | ||||
| 60 | 6698369 | 13.35 | 16.29 | |
| Perno di battitura 4x12 | ||||
| 61 | 6696947 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 62 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 63 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 64 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 65 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 6699995 | |||
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 67 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 68 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 69 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 70 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 71 | 6684675 | 11.55 | 14.09 | |
| Carcassa avviamento a strappo Comp. (vecchio 772-0 | ||||
| 72 | 6684673 | 19.06 | 23.26 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 73 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 74 | 6684680 | 2.15 | 2.62 | |
| Etichetta di marcatura del serbatoio | ||||
| 76 | 6698921 | 1.20 | 1.46 | |
| Copertura termica del silenziatore | ||||
| 77A | 6600422 | 5.70 | 6.95 | |
| Vite di lamiera D4x10 | ||||
| 78 | 6600325 | 1.04 | 1.27 | |
| Piastra di marcatura (t) | ||||
| 79 | 6600327 | 1.04 | 1.27 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 80 | 6699000 | 1.04 | 1.27 | |
| Vite a macchina M5x20 (nero) | ||||
| 91 | 6699195 | 1.20 | 1.46 | |
| Vite P stretta D4x20 (nero) | ||||
| 92 | 6699194 | 1.20 | 1.46 | |
| Set di fili dell'interruttore | ||||
| 93 | 6699197 | 10.20 | 12.44 | |
| Dado M5 | ||||
| 94 | 6699196 | 1.04 | 1.27 | |
| Leva di arresto | ||||
| 95 | 6699192 | 1.65 | 2.01 | |
| Leva lunga | ||||
| 96 | 6699191 | 2.55 | 3.11 | |
| Molla di ritorno | ||||
| 97 | 6699193 | 1.04 | 1.27 | |
| Set di soggiorno | ||||
| 98 | 6699190 | 16.36 | 19.96 | |
| Regolatore | ||||
| 99 | 6699133 | 21.18 | 25.83 | |
| Bullone a brugola M5x12 (con rondella) | ||||
| 100 | 6699176 | 1.04 | 1.27 | |
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 101 | 6695492 | 1.15 | 1.40 | |
| Gomma anti vibrazione (a) | ||||
| 102 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 103 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 104 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 105 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 106 | 939542 | 1.50 | 1.83 | |
| Carcassa della ventola | ||||
| 107 | 6699433 | 14.99 | 18.28 | |
| CUSCINETTO A SFERA 6301ZZC3 | ||||
| 108 | 6699435 | 2.55 | 3.11 | |
| Rondella elastica 37MM | ||||
| 109 | 322813 | 1.65 | 2.01 | |
| ALBERO DELLA FRIZIONE | ||||
| 110 | 6699434 | 7.20 | 8.78 | |
| Bullone scalino | ||||
| 111 | 6696469 | 1.04 | 1.27 | |
| Rondella | ||||
| 112 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 113 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 6699130 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6699131 | 1.04 | 1.27 | |
| Dado | ||||
| 116 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 117 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.28 | |
| Bobina | ||||
| 119 | 6699436 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120A | 6601421 | |||
| Fissaggio in metallo del cappuccio della spina | ||||
| 121 | 6699933 | 1.65 | 2.01 | |
| Cavo | ||||
| 122 | 6696544 | 1.05 | 1.28 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Rotore del magneto | ||||
| 124 | 6698396 | 8.70 | 10.61 | |
| Tubo del Carburante | ||||
| 125 | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 126A | 6699014 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 128 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 129 | 6698732 | 1.20 | 1.46 | |
| PORTANTE | ||||
| 131 | 6699558 | 1.04 | 1.27 | |
| TANICA | ||||
| 132 | 6600317 | 7.95 | 9.70 | |
| Serbatoio (c) | ||||
| 132A | 6600354 | 3.45 | 4.21 | |
| Filtro della pompa | ||||
| 133A | 6600351 | 2.70 | 3.29 | |
| Clip BHC 18 | ||||
| 134 | 6696949 | 1.68 | 2.04 | |
| Supporto (vecchio 940-07350-20) | ||||
| 135 | 6694787 | 3.30 | 4.03 | |
| Bullone a flangia | ||||
| 136 | 6696557 | 1.05 | 1.28 | |
| Bullone (con flangia) L27.8 | ||||
| 137 | 6698991 | 1.20 | 1.46 | |
| Regolatore | ||||
| 151 | 6699446 | 21.18 | 25.83 | |
| Maniglia ad anello (w/barriera) | ||||
| 152 | 6699448 | 10.80 | 13.18 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 154 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 155A | 6600500 | 4.20 | 5.12 | |
| MANICO SINISTRO | ||||
| 156 | 6698638 | 22.83 | 27.85 | |
| MANICO A DESTRA | ||||
| 157 | 6699447 | 5.25 | 6.40 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 158A | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 159 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 160 | 6684714 | 2.15 | 2.62 | |
| Custodia del ingranaggio | ||||
| 161 | 6699439 | 46.61 | 56.87 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 162 | 949664 | 3.75 | 4.58 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 163 | 6695414 | 1.15 | 1.40 | |
| CAPPELLO | ||||
| 164 | 6600005 | 2.70 | 3.29 | |
| Molla, acciaio non arrugginito | ||||
| 165 | 6600006 | 3.60 | 4.39 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 166 | 6684737 | 2.15 | 2.62 | |
| Spinotto di bloccaggio | ||||
| 167 | 6600007 | 11.25 | 13.72 | |
| Porta taglierina (a) | ||||
| 168 | 6699441 | 8.25 | 10.06 | |
| Porta taglierina (b) | ||||
| 169 | 6698659 | 13.04 | 15.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 170 | 6699188 | |||
| Dado a U (mano sinistra) M10 per Irl | ||||
| 171 | 335759 | 1.04 | 1.27 | |
| COPERTINA | ||||
| 172 | 6698937 | 16.78 | 20.47 | |
| VITE DI BLOCCO | ||||
| 174 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 175 | 6698939 | 7.35 | 8.97 | |
| Molla di ritorno | ||||
| 176 | 6698941 | 1.95 | 2.38 | |
| PULSANTE | ||||
| 177 | 6698940 | 5.55 | 6.77 | |
| Guida del cavo | ||||
| 178 | 6698942 | 3.75 | 4.58 | |
| Custodia (b) | ||||
| 179 | 6698938 | 13.65 | 16.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 180 | 6698639 | |||
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 181 | 6684714 | 2.15 | 2.62 | |
| Staffa di copertura | ||||
| 182 | 6699442 | 1.50 | 1.83 | |
| Adesivo di avvertimento (vecchio 919-38100-20) Nuo | ||||
| 184 | 6684959 | 2.10 | 2.56 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 188 | 6684852 | 2.15 | 2.62 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 189 | 6684851 | 2.15 | 2.62 | |
| Tubo principale | ||||
| 190 | 6699445 | 21.86 | 26.67 | |
| Albero motore (vecchio 6696484) | ||||
| 191 | 6698514 | 15.60 | 19.03 | |
| Gancio | ||||
| 192A | 6600504 | 1.20 | 1.46 | |
| Cappuccio (a) | ||||
| 193 | 6698515 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 194 | 6699450 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 200 | 6696980 | |||
| Portacopertura di sicurezza | ||||
| 201 | 6696951 | 3.33 | 4.06 | |
| Protezione copertura | ||||
| 202 | 6696950 | 10.98 | 13.39 | |
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 203 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 204 | 6684750 | 4.29 | 5.23 | |
| Etichetta di avvertimento (siepe) | ||||
| 205 | 6600328 | 1.04 | 1.27 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 206 | 949236 | 1.05 | 1.28 | |
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 220 | 6600499 | 10.65 | 12.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504B | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 6695796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506A | 6601420 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6698711 | |||
