Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCG27EAS”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

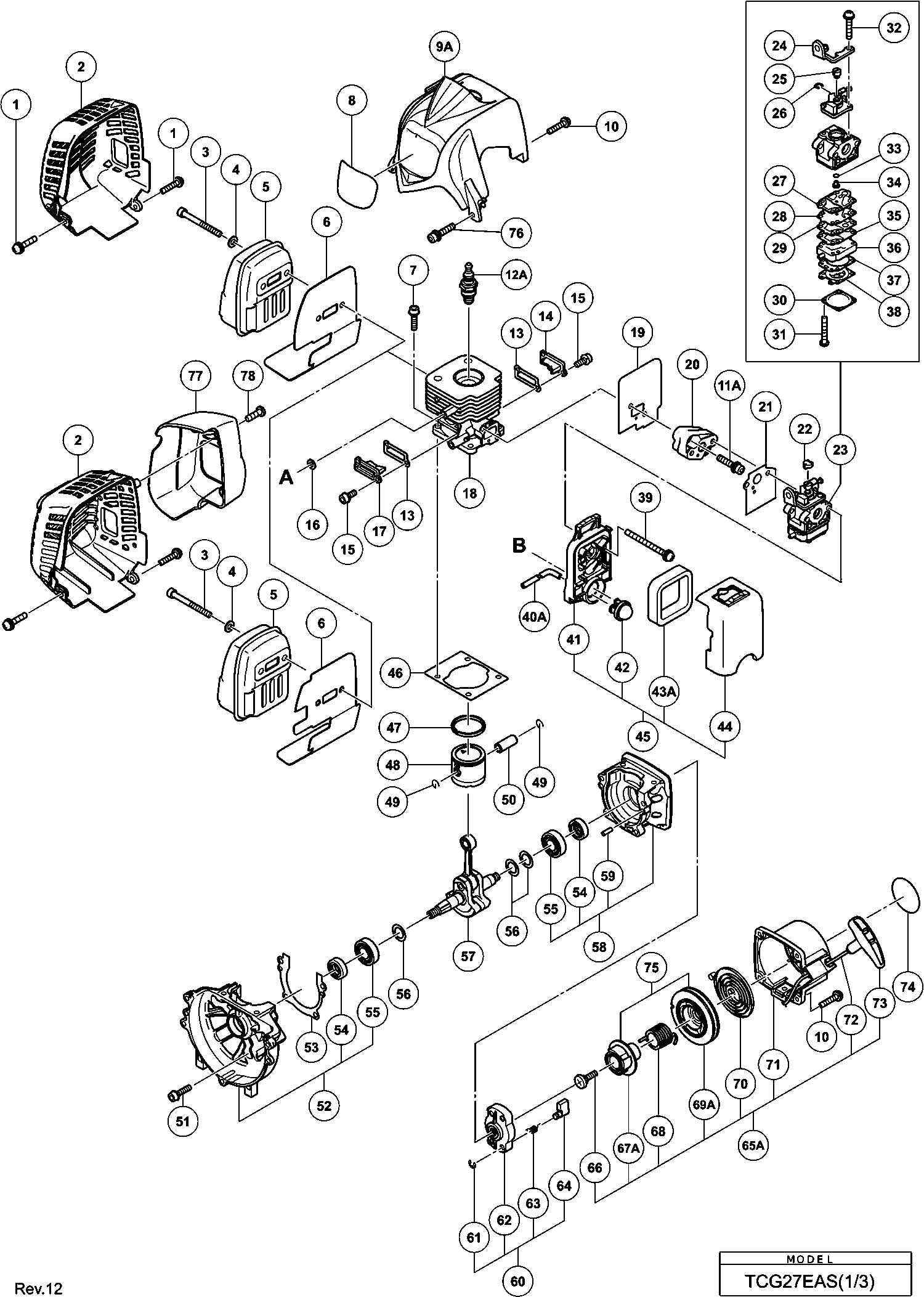

Disegni tecnici di Hikoki TCG27EAS
Elenco parti di Hikoki TCG27EAS
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 887021 | |||
| Coperchio del silenziatore dal 11 2013 (vecchio 66 | ||||
| 2 | 6600336 | 6.45 | 7.87 | |
| Copertura del silenziatore | ||||
| 2 | 6698493 | 4.20 | 5.12 | |
| Hex. Chiave a bussola Hd. Bullone M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 4 | 949432 | 1.05 | 1.28 | |
| Scarico | ||||
| 5 | 6698477 | 11.85 | 14.46 | |
| Scarico (b) | ||||
| 5 | 6600461 | 7.50 | 9.15 | |
| SCUDO TERMICO | ||||
| 6 | 6600324 | 1.35 | 1.65 | |
| Bullone esagonale M5 | ||||
| 7 | 6696958 | 2.10 | 2.56 | |
| Etichetta Tanaka Nuova | ||||
| 8 | 6696339 | 1.20 | 1.46 | |
| Coperchio del cilindro | ||||
| 9A | 6697921 | 6.10 | 7.44 | |
| Vite a Macchina (con rondelle) M4x20 (nera) | ||||
| 10 | 307606 | 1.05 | 1.28 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 11A | 6698844 | 1.20 | 1.46 | |
| Candela Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| 12A | 6699322 | 2.48 | 3.02 | |
| Imballaggio di copertina | ||||
| 13 | 6697684 | 1.04 | 1.27 | |
| Coperchio della valvola di scarico (a) | ||||
| 14 | 6698484 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 6698385 | |||
| Rondella (vecchio 182-0186a-20) | ||||
| 16 | 6684600 | 2.15 | 2.62 | |
| Coperchio della valvola di scarico (b) | ||||
| 17 | 6698485 | 2.10 | 2.56 | |
| CILINDRO | ||||
| 18 | 6698480 | 45.65 | 55.69 | |
| Guarnizione | ||||
| 19 | 6698473 | 1.05 | 1.28 | |
| Isolante del carburatore | ||||
| 20 | 6698387 | 3.15 | 3.84 | |
| Guarnizione del carburatore | ||||
| 21 | 6698405 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 6684628 | |||
| Carburatore Ass'y Includ.21-36 | ||||
| 23 | 6698489 | 58.93 | 71.89 | |
| Stay di Regolazione del Cavo | ||||
| 24 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 25 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 26 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 27 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 28 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 29 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 30 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 31 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 32 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 33 | 6684695 | 4.29 | 5.23 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 35 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 36 | 6696828 | 13.36 | 16.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 6684690 | |||
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 39 | 307224 | 1.05 | 1.28 | |
| Tubo del combustibile | ||||
| 40A | 6698720 | 3.45 | 4.21 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 42 | 6685139 | 5.94 | 7.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43A | 6600704 | |||
| Montaggio pulitore aria | ||||
| 45 | 6696549 | 9.13 | 11.13 | |
| Imballaggio del cilindro | ||||
| 46 | 6698366 | 1.05 | 1.28 | |
| Anello di pistone (vecchio 041-01700-20) | ||||
| 47 | 6686121 | 4.45 | 5.43 | |
| PISTONE | ||||
| 48 | 6698483 | 8.70 | 10.61 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 49 | 6684590 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 50 | 6684591 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 6698386 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 6698370 | |||
| Confezionamento del carter dell'albero motore | ||||
| 53 | 6697688 | 1.04 | 1.27 | |
| Guarnizione dell'olio | ||||
| 54 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 55 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 6698490 | |||
| Albero Motore | ||||
| 57 | 6698488 | 55.14 | 67.27 | |
| Carter motore Ass'y (a) | ||||
| 58 | 6698369 | 13.35 | 16.29 | |
| Perno di battitura 4x12 | ||||
| 59 | 6696947 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 60 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 61 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 63 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 64 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65A | 6699995 | |||
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 67A | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 69A | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 70 | 6684675 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 6684673 | |||
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 72 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 73 | 6684680 | 2.15 | 2.62 | |
| Ass'y di Piastra Camma | ||||
| 75 | 6699691 | 6.10 | 7.44 | |
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 76 | 6698950 | 1.20 | 1.46 | |
| Coperchio posteriore del silenziatore | ||||
| 77 | 6600335 | 8.55 | 10.43 | |
| Vite autosvasante D4 dal 11 2013 | ||||
| 78 | 6600332 | 1.04 | 1.27 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 91 | 305812 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 92 | 6696942 | 5.01 | 6.12 | |
| Maniglia (b) | ||||
| 92 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 93 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 94 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 95 | 6696489 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 96A | 6601275 | |||
| Cavo dell'interruttore di arresto | ||||
| 97 | 6696592 | 2.10 | 2.56 | |
| Cavo dell'interruttore di arresto | ||||
| 97 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 98 | 6696594 | 2.10 | 2.56 | |
| Tubo di protezione | ||||
| 98 | 6696967 | 1.05 | 1.28 | |
| Cavo dell'acceleratore | ||||
| 99 | 6696593 | 5.10 | 6.22 | |
| Cavo dell'acceleratore | ||||
| 99 | 6696560 | 4.18 | 5.09 | |
| Maniglia (a) | ||||
| 100 | 6696941 | 5.01 | 6.12 | |
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 101 | 6684667 | 2.15 | 2.62 | |
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 102 | 6695492 | 1.15 | 1.40 | |
| Gomma anti vibrazione (a) | ||||
| 103 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 104 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 106 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 107 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 108 | 939542 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109A | 6697922 | |||
| ALBERO DELLA FRIZIONE | ||||
| 110B | 6699400 | 8.85 | 10.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 6696469 | |||
| Rondella | ||||
| 112 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 113 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 6696948 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 116 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 117 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.28 | |
| Bobina | ||||
| 119 | 6698492 | 22.83 | 27.85 | |
| Cavo | ||||
| 120 | 6698495 | 2.10 | 2.56 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Rotore del magneto | ||||
| 124 | 6698396 | 8.70 | 10.61 | |
| PORTANTE | ||||
| 125 | 6698496 | 1.05 | 1.28 | |
| Tubo del Carburante | ||||
| 126A | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 127A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 128A | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 129 | 6698402 | |||
| TANICA | ||||
| 131A | 6600317 | 7.95 | 9.70 | |
| Serbatoio (c) | ||||
| 131B | 6600354 | 3.45 | 4.21 | |
| Filtro della pompa | ||||
| 132A | 6600351 | 2.70 | 3.29 | |
| Non più disponibile, nessuna sostituzione | ||||
| 133 | 6696949 | |||
| Supporto (vecchio 940-07350-20) | ||||
| 134 | 6694787 | 3.30 | 4.03 | |
| Bullone a flangia | ||||
| 135 | 6696557 | 1.05 | 1.28 | |
| Bullone (con flangia) L27.8 | ||||
| 136A | 6698991 | 1.20 | 1.46 | |
| Vite di Filatura (w/Flangia) D4x30 per Europe (s) | ||||
| 151 | 323837 | 1.68 | 2.04 | |
| Vite a macchina M5x30 (nera) | ||||
| 152 | 323041 | 1.05 | 1.28 | |
| MANICO A DESTRA | ||||
| 153 | 6696585 | 6.45 | 7.87 | |
| MANICO A DESTRA | ||||
| 153A | 6698637 | 19.11 | 23.32 | |
| Maniglia (b) | ||||
| 154 | 6696590 | 3.13 | 3.81 | |
| Maniglia (b) | ||||
| 154 | 6696591 | 3.13 | 3.81 | |
| Maniglia (a) | ||||
| 155 | 6696588 | 2.10 | 2.56 | |
| Maniglia (a) | ||||
| 155 | 6696589 | 2.10 | 2.56 | |
| Dado M5 (nero) | ||||
| 156 | 302012 | 1.05 | 1.28 | |
| Supporto manico (a) | ||||
| 157 | 6696972 | 1.20 | 1.46 | |
| Bullone (nero) M6 | ||||
| 158 | 6696974 | 1.68 | 2.04 | |
| Barriera per l'Europa | ||||
| 159 | 6696973 | 3.33 | 4.06 | |
| Manico ad anello | ||||
| 160 | 6696975 | 8.98 | 10.95 | |
| Dado M6 (10pcs) | ||||
| 161 | 949556 | 1.05 | 1.28 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 162A | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 163 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 164 | 6684714 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 165 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 166A | 6600500 | 4.20 | 5.12 | |
| MANICO SINISTRO | ||||
| 167 | 6696595 | 13.26 | 16.18 | |
| MANICO SINISTRO | ||||
| 167A | 6698638 | 22.83 | 27.85 | |
| Custodia del ingranaggio | ||||
| 168 | 6696976 | 88.39 | 107.83 | |
| Custodia del ingranaggio | ||||
| 168A | 6699402 | 50.33 | 61.40 | |
| Bullone (nero) M6 | ||||
| 169 | 6696974 | 1.68 | 2.04 | |
| Porta taglierina (a) | ||||
| 176 | 6696977 | 13.33 | 16.26 | |
| Porta taglierina (b) | ||||
| 177 | 6698659 | 13.04 | 15.91 | |
| NUT COVER | ||||
| 178A | 6699188 | 6.60 | 8.05 | |
| Dado a U (mano sinistra) M10 per Irl | ||||
| 179A | 335759 | 1.04 | 1.27 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.40 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 181 | 949664 | 3.75 | 4.58 | |
| Copertura Blacket | ||||
| 186 | 6696494 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 187 | 6696454 | |||
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 188 | 6698794 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 190 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 191 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 192 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 193 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 194 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 195 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 196 | 6696980 | |||
| Portacopertura di sicurezza | ||||
| 197 | 6696951 | 3.33 | 4.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 198 | 6696950 | |||
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 199 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 200 | 6684750 | 4.29 | 5.23 | |
| Vite a testa esagonale M6x20 (vecchio 990-530 | ||||
| 201 | 6685064 | 1.15 | 1.40 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 202 | 949455 | 1.05 | 1.28 | |
| Staffa di copertura non per l'Europa | ||||
| 203 | 6696978 | 2.10 | 2.56 | |
| Adesivo di avvertimento (vecchio 919-38100-20) Nuo | ||||
| 205 | 6684959 | 2.10 | 2.56 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 206 | 6684852 | 2.15 | 2.62 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 207 | 6684851 | 2.15 | 2.62 | |
| Tubo principale Comp. (vecchio 6696483) | ||||
| 208 | 6696558 | 17.69 | 21.58 | |
| Albero motore (vecchio 6696484) | ||||
| 209 | 6698514 | 15.60 | 19.03 | |
| Gancio | ||||
| 210A | 6600504 | 1.20 | 1.46 | |
| Cappuccio (a) | ||||
| 211 | 6698515 | 2.10 | 2.56 | |
| GUARDIA | ||||
| 212 | 6696981 | 7.35 | 8.97 | |
| Rondella del bullone M4 (nero) per 220v-240v | ||||
| 213 | 323210 | 1.05 | 1.28 | |
| Rondella | ||||
| 214 | 6685068 | 1.15 | 1.40 | |
| Dado M4 (10 Pezzi) | ||||
| 215 | 949554 | 1.05 | 1.28 | |
| Coltello | ||||
| 216 | 6696584 | 2.10 | 2.56 | |
| Non più disponibile, nessuna sostituzione | ||||
| 217A | 6698931 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 217B | 6600358 | |||
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 218 | 6684714 | 2.15 | 2.62 | |
| Staffa copertura nuovo OCT | ||||
| 219 | 6699011 | 1.65 | 2.01 | |
| COPERCHIO ASS'Y | ||||
| 220 | 6697880 | 17.88 | 21.81 | |
| SUPPORTO DELLA COPERTURA | ||||
| 221 | 6698813 | 2.10 | 2.56 | |
| Copertura di sicurezza, 24 Dia. (vecchio 441-38150 | ||||
| 222 | 6690272 | 13.20 | 16.10 | |
| Lama (vecchia 797-38150-20) | ||||
| 223 | 6693388 | 6.28 | 7.66 | |
| Vite autotaraudeuse 5x20 (vecchio 993-17052-002) | ||||
| 224 | 6684753 | 2.15 | 2.62 | |
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 240 | 6600499 | 10.65 | 12.99 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 241 | 949236 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504B | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506A | 6601420 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6698711 | |||
