Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCG24EBS”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

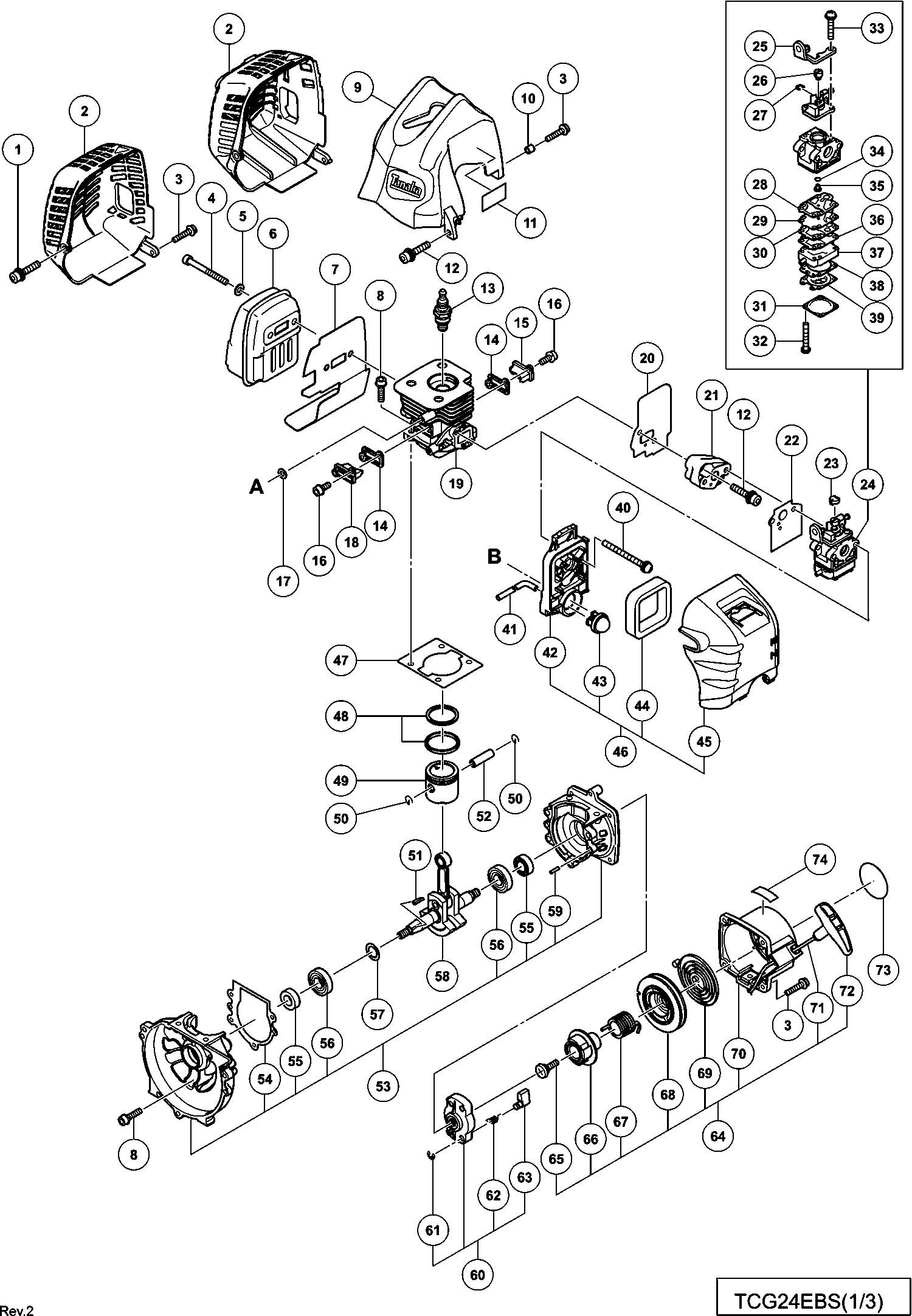

Disegni tecnici di Hikoki TCG24EBS
Elenco parti di Hikoki TCG24EBS
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Candela Bmr7a | ||||
| *13 | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| *13 | 6699322 | 2.48 | 3.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *505 | 6695796 | |||
| Scarico (b) | ||||
| *6 | 6600461 | 7.50 | 9.15 | |
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 1 | 6698950 | 1.20 | 1.46 | |
| Copertura del silenziatore | ||||
| 2 | 6600319 | 6.30 | 7.69 | |
| Copertura del silenziatore | ||||
| 2 | 6698478 | 4.58 | 5.58 | |
| Bullone a testa esagonale M4x18 (con rondelle) | ||||
| 3 | 6696326 | 1.20 | 1.46 | |
| Hex. Chiave a bussola Hd. Bullone M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 5 | 949432 | 1.05 | 1.28 | |
| Scarico | ||||
| 6 | 6698477 | 11.85 | 14.46 | |
| Scarico (b) | ||||
| 6 | 6600461 | 7.50 | 9.15 | |
| SCUDO TERMICO | ||||
| 7 | 6600320 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6698386 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 6699455 | |||
| Collare (b) | ||||
| 10 | 6600008 | 1.04 | 1.27 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 12 | 6698844 | 1.20 | 1.46 | |
| Candela Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| 13 | 6699322 | 2.48 | 3.02 | |
| Imballaggio di copertina | ||||
| 14 | 6698468 | 1.05 | 1.28 | |
| Coperchio della valvola di scarico (a) | ||||
| 15 | 6698469 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6698385 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 6698700 | |||
| Coperchio della valvola di scarico (b) | ||||
| 18 | 6698470 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 6698465 | |||
| Guarnizione | ||||
| 20 | 6699437 | 1.04 | 1.27 | |
| Isolante del carburatore | ||||
| 21 | 6698387 | 3.15 | 3.84 | |
| Guarnizione del carburatore | ||||
| 22 | 6698405 | 2.10 | 2.56 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 6691337 | |||
| Carburatore Wyc-36 | ||||
| 24 | 6600321 | 29.98 | 36.57 | |
| Stay di Regolazione del Cavo | ||||
| 25 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 26 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 28 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 29 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.23 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 37 | 6696828 | 13.36 | 16.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 6684690 | |||
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 40 | 307224 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41B | 6601443 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.24 | |
| Elemento del filtro dell'aria | ||||
| 44 | 6690347 | 4.45 | 5.43 | |
| Coprifiltro dell'aria | ||||
| 45 | 6699185 | 7.20 | 8.78 | |
| GRUPPO FILTRO ARIA (A) | ||||
| 46 | 6699132 | 8.16 | 9.96 | |
| Guarnizione del cilindro (vecchio 017-52200-20) | ||||
| 47 | 6684587 | 2.15 | 2.62 | |
| Anello del pistone | ||||
| 48 | 6698404 | 4.20 | 5.12 | |
| PISTONE | ||||
| 49 | 6699456 | 7.80 | 9.52 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 50 | 6684590 | 2.15 | 2.62 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 51 | 6684899 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 52 | 6684591 | 4.29 | 5.23 | |
| Assieme Carter (vecchio 072-52200-90) | ||||
| 53 | 6684606 | 54.45 | 66.43 | |
| Guarnizione del Carter (vecchio 090-52200-20) | ||||
| 54 | 6684609 | 2.15 | 2.62 | |
| Guarnizione dell'olio | ||||
| 55 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 57 | 6696945 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 58 | 6696533 | 32.31 | 39.42 | |
| Perno di battitura 4x12 | ||||
| 59 | 6696947 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 60 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 61 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 62 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 63 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 6699995 | |||
| NUOVO ASSEMBLAGGIO DEL CORPO DELL'AVVIATORE A STRA | ||||
| 64A | 6601570 | 15.81 | 19.29 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 65 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 66 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 67 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 68 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 69 | 6684675 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 6684673 | |||
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 71 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 72 | 6684680 | 2.15 | 2.62 | |
| Etichetta di marcatura del serbatoio (25:1) | ||||
| 74 | 6698922 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 91 | 6699195 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 6699194 | |||
| Set di fili dell'interruttore | ||||
| 93 | 6699197 | 10.20 | 12.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 94 | 6699196 | |||
| Leva di arresto | ||||
| 95 | 6699192 | 1.65 | 2.01 | |
| Leva lunga | ||||
| 96 | 6699191 | 2.55 | 3.11 | |
| Molla di ritorno | ||||
| 97 | 6699193 | 1.04 | 1.27 | |
| Set di soggiorno | ||||
| 98 | 6699190 | 16.36 | 19.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 6699133 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 6699176 | |||
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 101 | 6695492 | 1.15 | 1.40 | |
| Gomma anti vibrazione (a) | ||||
| 102 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 103 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 104 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 105 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 106 | 939542 | 1.50 | 1.83 | |
| Carcassa della ventola | ||||
| 107 | 6699457 | 14.99 | 18.28 | |
| CUSCINETTO A SFERA 6301ZZC3 | ||||
| 108 | 6699435 | 2.55 | 3.11 | |
| Rondella elastica 37MM | ||||
| 109 | 322813 | 1.65 | 2.01 | |
| ALBERO DELLA FRIZIONE | ||||
| 110 | 6699434 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 6696469 | |||
| Rondella | ||||
| 112 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 113 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 6699130 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6699131 | 1.04 | 1.27 | |
| Dado | ||||
| 116 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 117 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.28 | |
| Bobina | ||||
| 119 | 6699458 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120A | 6601421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 6699933 | |||
| Cavo | ||||
| 122 | 6696544 | 1.05 | 1.28 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 31.37 | |
| Tubo del Carburante | ||||
| 125 | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 126A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 127 | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 128 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 129 | 6698732 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 130 | 6698931 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 130A | 6600358 | |||
| PORTANTE | ||||
| 131 | 6699558 | 1.04 | 1.27 | |
| Distanziatore (b) | ||||
| 132 | 6699459 | 1.04 | 1.27 | |
| TANICA | ||||
| 133 | 6600317 | 7.95 | 9.70 | |
| Serbatoio (c) | ||||
| 133A | 6600354 | 3.45 | 4.21 | |
| Filtro della pompa | ||||
| 134A | 6600351 | 2.70 | 3.29 | |
| Non più disponibile, nessuna sostituzione | ||||
| 135 | 6696949 | |||
| Supporto (vecchio 940-07350-20) | ||||
| 136 | 6694787 | 3.30 | 4.03 | |
| Bullone (con flangia) L27.8 | ||||
| 137 | 6698991 | 1.20 | 1.46 | |
| Regolatore | ||||
| 151 | 6699446 | 21.18 | 25.83 | |
| Maniglia ad anello (w/barriera) | ||||
| 152 | 6699448 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 153 | 6699449 | |||
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 154 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 155A | 6600500 | 4.20 | 5.12 | |
| MANICO SINISTRO | ||||
| 156 | 6698638 | 22.83 | 27.85 | |
| MANICO A DESTRA | ||||
| 157 | 6699447 | 5.25 | 6.40 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 158A | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 159 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 160 | 6684714 | 2.15 | 2.62 | |
| Custodia del ingranaggio | ||||
| 161 | 6699439 | 46.61 | 56.87 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 162 | 949664 | 3.75 | 4.58 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 163 | 6695414 | 1.15 | 1.40 | |
| CAPPELLO | ||||
| 164 | 6600005 | 2.70 | 3.29 | |
| Molla, acciaio non arrugginito | ||||
| 165 | 6600006 | 3.60 | 4.39 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 166 | 6684737 | 2.15 | 2.62 | |
| Spinotto di bloccaggio | ||||
| 167 | 6600007 | 11.25 | 13.72 | |
| Porta taglierina (a) | ||||
| 168 | 6699441 | 8.25 | 10.06 | |
| Porta taglierina (b) | ||||
| 169 | 6698659 | 13.04 | 15.91 | |
| COPRIDADO | ||||
| 170 | 6699188 | 6.60 | 8.05 | |
| Dado a U (mano sinistra) M10 per Irl | ||||
| 171 | 335759 | 1.04 | 1.27 | |
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 172 | 6698794 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 174 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 175 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 176 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 177 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 178 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 179 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 180 | 6696454 | |||
| Vite a testa esagonale M6x20 (vecchio 990-530 | ||||
| 181 | 6685064 | 1.15 | 1.40 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 182 | 949455 | 1.05 | 1.28 | |
| Staffa di copertura non per l'Europa | ||||
| 183 | 6696978 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 184 | 6684714 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 185 | 6699444 | |||
| Adesivo di avvertimento (vecchio 919-38100-20) Nuo | ||||
| 187 | 6684959 | 2.10 | 2.56 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 188 | 6684852 | 2.15 | 2.62 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 189 | 6684851 | 2.15 | 2.62 | |
| Tubo principale | ||||
| 190 | 6699445 | 21.86 | 26.67 | |
| Albero motore (vecchio 6696484) | ||||
| 191 | 6698514 | 15.60 | 19.03 | |
| Gancio | ||||
| 192A | 6600504 | 1.20 | 1.46 | |
| Cappuccio (a) | ||||
| 193 | 6698515 | 2.10 | 2.56 | |
| MORSETTO PER CAVO | ||||
| 194 | 6699450 | 1.00 | 1.22 | |
| COPERCHIO ASS'Y | ||||
| 195 | 6697880 | 17.88 | 21.81 | |
| Copertura di sicurezza, 24 Dia. (vecchio 441-38150 | ||||
| 196 | 6690272 | 13.20 | 16.10 | |
| Lama (vecchia 797-38150-20) | ||||
| 197 | 6693388 | 6.28 | 7.66 | |
| Vite autotaraudeuse 5x20 (vecchio 993-17052-002) | ||||
| 198 | 6684753 | 2.15 | 2.62 | |
| SUPPORTO DELLA COPERTURA | ||||
| 199 | 6698813 | 2.10 | 2.56 | |
| GUARDIA | ||||
| 200 | 6696981 | 7.35 | 8.97 | |
| Rondella del bullone M4 (nero) per 220v-240v | ||||
| 201 | 323210 | 1.05 | 1.28 | |
| Rondella | ||||
| 202 | 6685068 | 1.15 | 1.40 | |
| Dado M4 (10 Pezzi) | ||||
| 203 | 949554 | 1.05 | 1.28 | |
| Coltello | ||||
| 204 | 6696584 | 2.10 | 2.56 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 205 | 949236 | 1.05 | 1.28 | |
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 220 | 6600499 | 10.65 | 12.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 6695796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505A | 6601420 | |||
