Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TCG24EBDP'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

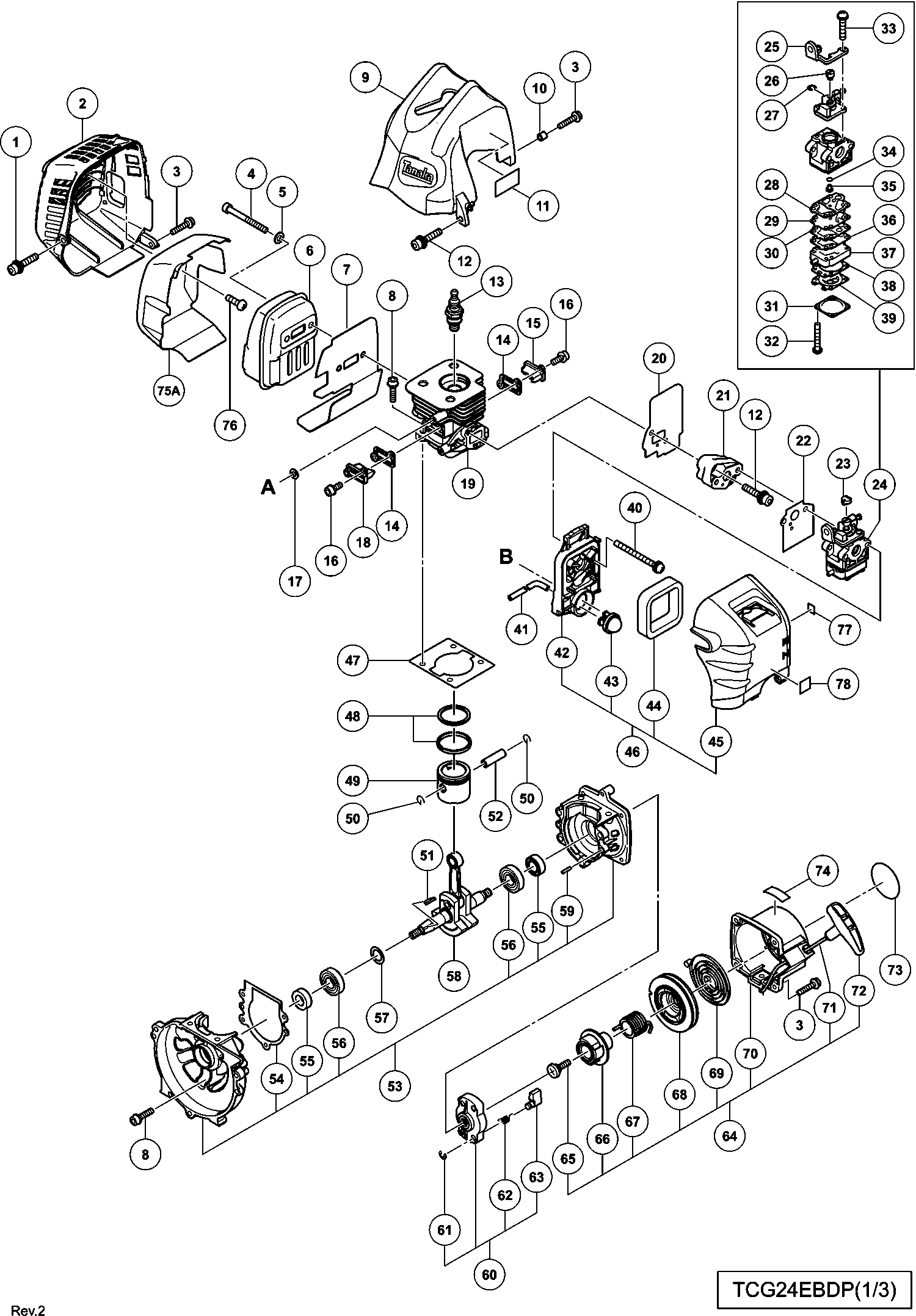

Disegno tecnico del modello Hikoki TCG24EBDP
Elenco parti di ricambio del modello Hikoki TCG24EBDP
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 1 | 6698950 | 1.20 | 1.46 | |
| Copertura del silenziatore | ||||
| 2 | 6600319 | 6.30 | 7.69 | |
| Bullone a testa esagonale M4x18 (con rondelle) | ||||
| 3 | 6696326 | 1.20 | 1.46 | |
| Hex. Chiave a bussola Hd. Bullone M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 5 | 949432 | 1.05 | 1.28 | |
| Marmitta (b) | ||||
| 6 | 6600004 | 25.85 | 31.54 | |
| SCUDO TERMICO | ||||
| 7 | 6600320 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6698386 | |||
| Coperchio del cilindro | ||||
| 9 | 6699455 | 6.90 | 8.42 | |
| Collare (b) | ||||
| 10 | 6600008 | 1.04 | 1.27 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 12 | 6698844 | 1.20 | 1.46 | |
| Candela Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.87 | |
| Imballaggio di copertina | ||||
| 14 | 6698468 | 1.05 | 1.28 | |
| Coperchio della valvola di scarico (a) | ||||
| 15 | 6698469 | 1.05 | 1.28 | |
| Bullone a testa esagonale M4x12 | ||||
| 16 | 6698385 | 1.05 | 1.28 | |
| Rondella | ||||
| 17 | 6698700 | 1.20 | 1.46 | |
| Coperchio della valvola di scarico (b) | ||||
| 18 | 6698470 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 19 | 6698465 | 32.31 | 39.42 | |
| Guarnizione | ||||
| 20 | 6699437 | 1.04 | 1.27 | |
| Isolante del carburatore | ||||
| 21 | 6698387 | 3.15 | 3.84 | |
| Guarnizione del carburatore | ||||
| 22 | 6698405 | 2.10 | 2.56 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 23 | 6691337 | 1.15 | 1.40 | |
| Carburatore Wyc-36 | ||||
| 24 | 6600321 | 29.98 | 36.57 | |
| Stay di Regolazione del Cavo | ||||
| 25 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 26 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 28 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 29 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.23 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 37 | 6696828 | 13.36 | 16.30 | |
| Guarnizione del diaframma (vecchio 475-25038-20) | ||||
| 38 | 6685220 | 2.31 | 2.82 | |
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 39 | 6684690 | 18.00 | 21.96 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 40 | 307224 | 1.05 | 1.28 | |
| Tubo di carburante L220 | ||||
| 41B | 6601443 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.24 | |
| Elemento del filtro dell'aria | ||||
| 44 | 6690347 | 4.45 | 5.43 | |
| Coprifiltro dell'aria | ||||
| 45 | 6699185 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 6699132 | |||
| Guarnizione del cilindro (vecchio 017-52200-20) | ||||
| 47 | 6684587 | 2.15 | 2.62 | |
| Anello del pistone | ||||
| 48 | 6698404 | 4.20 | 5.12 | |
| PISTONE | ||||
| 49 | 6699456 | 7.80 | 9.52 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 50 | 6684590 | 2.15 | 2.62 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 51 | 6684899 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 52 | 6684591 | 4.29 | 5.23 | |
| Assieme Carter (vecchio 072-52200-90) | ||||
| 53 | 6684606 | 54.45 | 66.43 | |
| Guarnizione del Carter (vecchio 090-52200-20) | ||||
| 54 | 6684609 | 2.15 | 2.62 | |
| Guarnizione dell'olio | ||||
| 55 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 57 | 6696945 | 1.68 | 2.04 | |
| ANELLO DI DISTANZA | ||||
| 57 | 6696946 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 58 | 6696533 | 32.31 | 39.42 | |
| Perno di battitura 4x12 | ||||
| 59 | 6696947 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 60 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 61 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 62 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 63 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 6699995 | |||
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 65 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 66 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 67 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 68 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 69 | 6684675 | 11.55 | 14.09 | |
| Carcassa avviamento a strappo Comp. (vecchio 772-0 | ||||
| 70 | 6684673 | 19.06 | 23.26 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 71 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 72 | 6684680 | 2.15 | 2.62 | |
| Etichetta di marcatura del serbatoio | ||||
| 74 | 6698921 | 1.20 | 1.46 | |
| Copertura termica del silenziatore | ||||
| 75A | 6600422 | 5.70 | 6.95 | |
| Vite di lamiera D4x10 | ||||
| 76 | 6600325 | 1.04 | 1.27 | |
| Piastra di marcatura (t) | ||||
| 77 | 6600327 | 1.04 | 1.27 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 78 | 6699000 | 1.04 | 1.27 | |
| Vite a macchina M5x20 (nero) | ||||
| 91 | 6699195 | 1.20 | 1.46 | |
| Vite P stretta D4x20 (nero) | ||||
| 92 | 6699194 | 1.20 | 1.46 | |
| Set di fili dell'interruttore | ||||
| 93 | 6699197 | 10.20 | 12.44 | |
| Dado M5 | ||||
| 94 | 6699196 | 1.04 | 1.27 | |
| Leva di arresto | ||||
| 95 | 6699192 | 1.65 | 2.01 | |
| Leva lunga | ||||
| 96 | 6699191 | 2.55 | 3.11 | |
| Molla di ritorno | ||||
| 97 | 6699193 | 1.04 | 1.27 | |
| Set di soggiorno | ||||
| 98 | 6699190 | 16.36 | 19.96 | |
| Regolatore | ||||
| 99 | 6699133 | 21.18 | 25.83 | |
| Bullone a brugola M5x12 (con rondella) | ||||
| 100 | 6699176 | 1.04 | 1.27 | |
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 101 | 6695492 | 1.15 | 1.40 | |
| Gomma anti vibrazione (a) | ||||
| 102 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 103 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 104 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 105 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 106 | 939542 | 1.50 | 1.83 | |
| Carcassa della ventola | ||||
| 107 | 6699457 | 14.99 | 18.28 | |
| CUSCINETTO A SFERA 6301ZZC3 | ||||
| 108 | 6699435 | 2.55 | 3.11 | |
| Rondella elastica 37MM | ||||
| 109 | 322813 | 1.65 | 2.01 | |
| ALBERO DELLA FRIZIONE | ||||
| 110 | 6699434 | 7.20 | 8.78 | |
| Bullone scalino | ||||
| 111 | 6696469 | 1.04 | 1.27 | |
| Rondella | ||||
| 112 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 113 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 6699130 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6699131 | 1.04 | 1.27 | |
| Dado | ||||
| 116 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 117 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.28 | |
| Bobina | ||||
| 119 | 6699458 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120A | 6601421 | |||
| Fissaggio in metallo del cappuccio della spina | ||||
| 121 | 6699933 | 1.65 | 2.01 | |
| Cavo | ||||
| 122 | 6696544 | 1.05 | 1.28 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 31.37 | |
| Tubo del Carburante | ||||
| 125 | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 126A | 6699014 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 128 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 129 | 6698732 | 1.20 | 1.46 | |
| PORTANTE | ||||
| 131 | 6699558 | 1.04 | 1.27 | |
| Distanziatore (b) | ||||
| 132 | 6699459 | 1.04 | 1.27 | |
| TANICA | ||||
| 133 | 6600317 | 7.95 | 9.70 | |
| Serbatoio (c) | ||||
| 133A | 6600354 | 3.45 | 4.21 | |
| Filtro della pompa | ||||
| 134A | 6600351 | 2.70 | 3.29 | |
| Clip BHC 18 | ||||
| 135 | 6696949 | 1.68 | 2.04 | |
| Supporto (vecchio 940-07350-20) | ||||
| 136 | 6694787 | 3.30 | 4.03 | |
| Bullone (con flangia) L27.8 | ||||
| 137 | 6698991 | 1.20 | 1.46 | |
| Bullone esagonale 6x50 (vecchio 990-21060-504) | ||||
| 151 | 6684824 | 2.15 | 2.62 | |
| Pomello della maniglia (vecchio 512-3338p-20) | ||||
| 152 | 6684823 | 4.29 | 5.23 | |
| Rondella | ||||
| 153 | 6684822 | 2.15 | 2.62 | |
| Bullone a testa esagonale M5x12 (vecchio 990-51050 | ||||
| 154 | 6684829 | 2.15 | 2.62 | |
| Rondella a molla M5 | ||||
| 155 | 6698884 | 1.80 | 2.20 | |
| Bullone a testa esagonale (w/button) m6 (vecchio 9 | ||||
| 156 | 6684825 | 2.15 | 2.62 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 157 | 949455 | 1.05 | 1.28 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 158 | 949425 | 1.05 | 1.28 | |
| Distanziatore 1,6 | ||||
| 159 | 6689139 | 1.15 | 1.40 | |
| Distanziale (vecchio 360-33315-20) | ||||
| 160 | 6684819 | 4.29 | 5.23 | |
| Rondella | ||||
| 161 | 6684820 | 2.15 | 2.62 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 162 | 939540 | 1.95 | 2.38 | |
| Tubo principale (a) | ||||
| 163 | 6699460 | 14.16 | 17.28 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 164 | 6684852 | 2.15 | 2.62 | |
| ALBERO DI TRASMISSIONE | ||||
| 165 | 6699462 | 17.88 | 21.81 | |
| Gancio | ||||
| 166A | 6600504 | 1.20 | 1.46 | |
| Maniglia ad anello (w/barriera) | ||||
| 167 | 6699448 | 10.80 | 13.18 | |
| Dado a cappuccio 6 (vecchio 991-42060-012) | ||||
| 169 | 6684828 | 2.15 | 2.62 | |
| Custodia dell'assieme (vecchio 280-38466-90) | ||||
| 170 | 6684817 | 38.58 | 47.06 | |
| Custodia del ingranaggio | ||||
| 171 | 6699439 | 46.61 | 56.87 | |
| Porta taglierina (a) | ||||
| 178 | 6699441 | 8.25 | 10.06 | |
| Porta taglierina (b) | ||||
| 179 | 6698659 | 13.04 | 15.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 180 | 6699188 | |||
| Dado a U (mano sinistra) M10 per Irl | ||||
| 181 | 335759 | 1.04 | 1.27 | |
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 182 | 6698794 | 9.30 | 11.35 | |
| Bobina | ||||
| 185 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 186 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 187 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 188 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 189 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 190 | 6696454 | |||
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 191 | 6684714 | 2.15 | 2.62 | |
| Staffa di copertura | ||||
| 192 | 6699442 | 1.50 | 1.83 | |
| Adesivo di avvertimento (vecchio 919-38100-20) Nuo | ||||
| 196 | 6684959 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 208 | 6696980 | |||
| Portacopertura di sicurezza | ||||
| 209 | 6696951 | 3.33 | 4.06 | |
| Protezione copertura | ||||
| 210 | 6696950 | 10.98 | 13.39 | |
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 211 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 212 | 6684750 | 4.29 | 5.23 | |
| Etichetta di avvertimento (siepe) | ||||
| 213 | 6600328 | 1.04 | 1.27 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 214 | 949236 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 6601420 | |||
