Qui troverai tutte le parti e i disegni disponibili del 'Hikoki TCG24EAP2'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

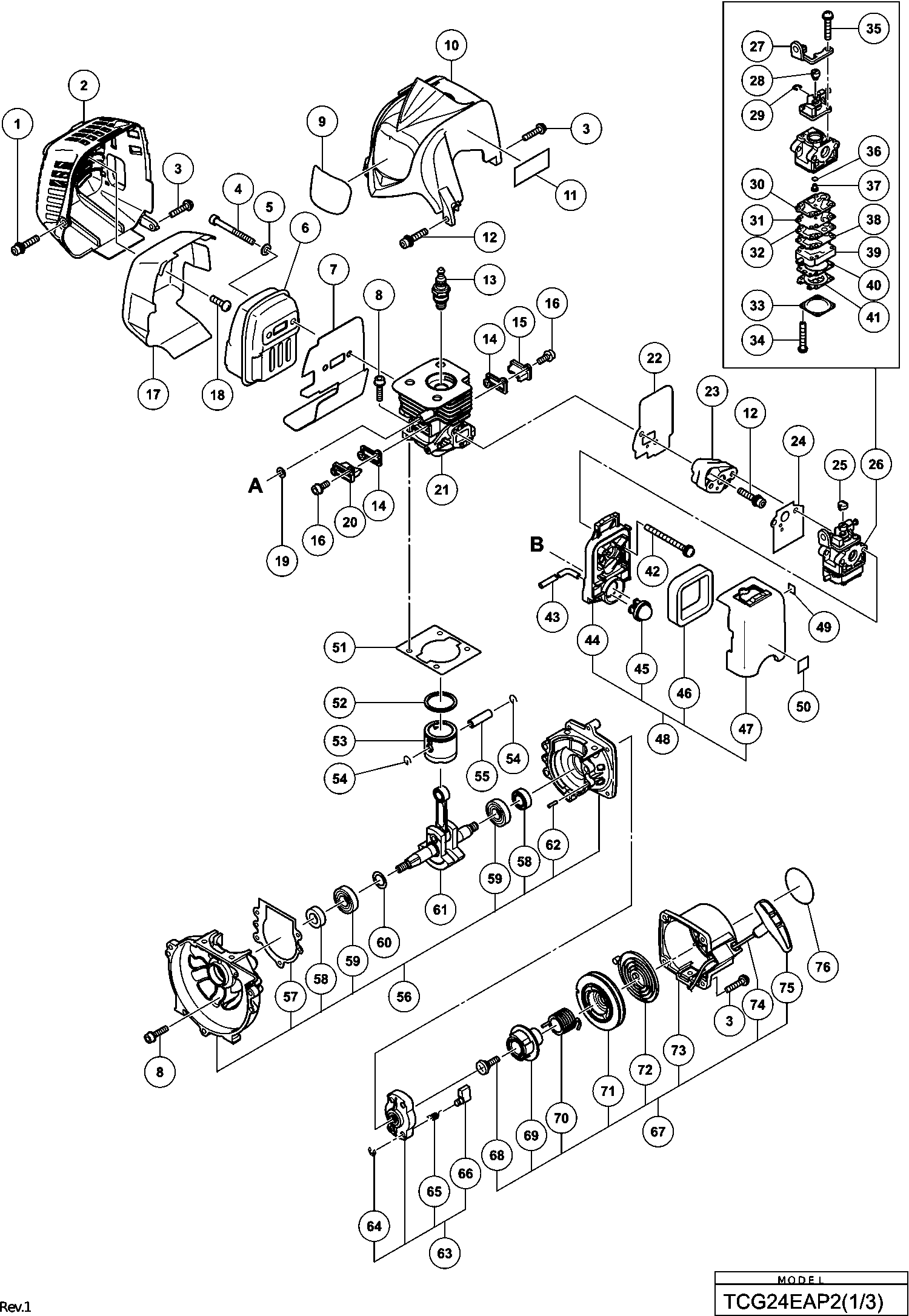

Disegno tecnico del modello Hikoki TCG24EAP2
Elenco parti di ricambio del modello Hikoki TCG24EAP2
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 1 | 6698950 | 1.20 | 1.46 | |
| Copertura del silenziatore | ||||
| 2 | 6600319 | 6.30 | 7.69 | |
| Vite a Macchina (con rondelle) M4x20 (nera) | ||||
| 3 | 307606 | 1.05 | 1.28 | |
| Hex. Chiave a bussola Hd. Bullone M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 5 | 949432 | 1.05 | 1.28 | |
| Marmitta (b) | ||||
| 6 | 6600004 | 25.85 | 31.54 | |
| SCUDO TERMICO | ||||
| 7 | 6600320 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6698386 | |||
| Etichetta Tanaka Nuova | ||||
| 9 | 6696339 | 1.20 | 1.46 | |
| Coperchio del cilindro | ||||
| 10 | 6699128 | 4.35 | 5.31 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 12 | 6698844 | 1.20 | 1.46 | |
| Candela Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.87 | |
| Imballaggio di copertina | ||||
| 14 | 6698468 | 1.05 | 1.28 | |
| Coperchio della valvola di scarico (a) | ||||
| 15 | 6698469 | 1.05 | 1.28 | |
| Bullone a testa esagonale M4x12 | ||||
| 16 | 6698385 | 1.05 | 1.28 | |
| Copertura termica del silenziatore | ||||
| 17 | 6600422 | 5.70 | 6.95 | |
| Vite di lamiera D4x10 | ||||
| 18 | 6600325 | 1.04 | 1.27 | |
| Rondella | ||||
| 19 | 6698700 | 1.20 | 1.46 | |
| Coperchio della valvola di scarico (b) | ||||
| 20 | 6698470 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 21 | 6698465 | 32.31 | 39.42 | |
| Guarnizione | ||||
| 22 | 6699437 | 1.04 | 1.27 | |
| Isolante del carburatore | ||||
| 23 | 6698387 | 3.15 | 3.84 | |
| Guarnizione del carburatore | ||||
| 24 | 6698405 | 2.10 | 2.56 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 25 | 6691337 | 1.15 | 1.40 | |
| Assemblea del carburatore Wyc-28 | ||||
| 26 | 6698474 | 55.14 | 67.27 | |
| Stay di Regolazione del Cavo | ||||
| 27 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 28 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 29 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 30 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 31 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 32 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 33 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 34 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 35 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 36 | 6684695 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 6697842 | |||
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 38 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 39 | 6696828 | 13.36 | 16.30 | |
| Guarnizione del diaframma (vecchio 475-25038-20) | ||||
| 40 | 6685220 | 2.31 | 2.82 | |
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 41 | 6684690 | 18.00 | 21.96 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 42 | 307224 | 1.05 | 1.28 | |
| Tubo del carburante 2.5x4x80 (vecchio 700-02504-08 | ||||
| 43B | 6692347 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 45 | 6685139 | 5.94 | 7.24 | |
| Spugna per la pulizia | ||||
| 46 | 6600704 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 6696831 | |||
| Montaggio pulitore aria | ||||
| 48 | 6696549 | 9.13 | 11.13 | |
| Piastra di marcatura (t) | ||||
| 49 | 6600327 | 1.04 | 1.27 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 50 | 6699000 | 1.04 | 1.27 | |
| Guarnizione del cilindro (vecchio 017-52200-20) | ||||
| 51 | 6684587 | 2.15 | 2.62 | |
| Anello del pistone | ||||
| 52 | 6698404 | 4.20 | 5.12 | |
| PISTONE | ||||
| 53 | 6698368 | 7.28 | 8.88 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 54 | 6684590 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 55 | 6684591 | 4.29 | 5.23 | |
| Assieme Carter (vecchio 072-52200-90) | ||||
| 56 | 6684606 | 54.45 | 66.43 | |
| Guarnizione del Carter (vecchio 090-52200-20) | ||||
| 57 | 6684609 | 2.15 | 2.62 | |
| Guarnizione dell'olio | ||||
| 58 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 59 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 60 | 6696945 | 1.68 | 2.04 | |
| ANELLO DI DISTANZA | ||||
| 60 | 6696946 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 61 | 6696533 | 32.31 | 39.42 | |
| Perno di battitura 4x12 | ||||
| 62 | 6696947 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 63 | 6684681 | 13.20 | 16.10 | |
| Anello di arresto E-5 (vecchio 993-55050-000) | ||||
| 64 | 6684683 | 2.15 | 2.62 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 65 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 66 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 6699995 | |||
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 69 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 71 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 72 | 6684675 | 11.55 | 14.09 | |
| Carcassa avviamento a strappo Comp. (vecchio 772-0 | ||||
| 73 | 6684673 | 19.06 | 23.26 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 74 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 75 | 6684680 | 2.15 | 2.62 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 101 | 302086 | 1.05 | 1.28 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 101 | 305812 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 102 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 103 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 104 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 105 | 6696489 | 1.04 | 1.27 | |
| Interruttore di arresto | ||||
| 106A | 6601275 | 1.35 | 1.65 | |
| Cavo dell'interruttore di arresto | ||||
| 107 | 6696592 | 2.10 | 2.56 | |
| Cavo dell'interruttore di arresto | ||||
| 107 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 108 | 6696594 | 2.10 | 2.56 | |
| Tubo di protezione | ||||
| 108 | 6696967 | 1.05 | 1.28 | |
| Cavo dell'acceleratore | ||||
| 109 | 6696593 | 5.10 | 6.22 | |
| Cavo dell'acceleratore | ||||
| 109 | 6696560 | 4.18 | 5.09 | |
| Maniglia (a) | ||||
| 110 | 6696486 | 3.45 | 4.21 | |
| Bullone a brugola M5x12 (con rondella) | ||||
| 111 | 6699176 | 1.04 | 1.27 | |
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 112 | 6695492 | 1.15 | 1.40 | |
| Gomma anti vibrazione (a) | ||||
| 113 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 114 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 115 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 116 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 117 | 939542 | 1.50 | 1.83 | |
| Carcassa della ventola | ||||
| 118 | 6699129 | 8.25 | 10.06 | |
| ALBERO DELLA FRIZIONE | ||||
| 119 | 6699400 | 8.85 | 10.80 | |
| Bullone scalino | ||||
| 120 | 6696469 | 1.04 | 1.27 | |
| Rondella | ||||
| 121 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 122 | 6696546 | 1.05 | 1.28 | |
| Frizione | ||||
| 123 | 6696948 | 11.64 | 14.20 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 124 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 125 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 126 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 127 | 6698388 | 1.05 | 1.28 | |
| Bobina | ||||
| 128 | 6699464 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129A | 6601421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 130 | 6699186 | |||
| Cavo | ||||
| 131 | 6696544 | 1.05 | 1.28 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 132 | 6684899 | 2.15 | 2.62 | |
| Cavo di Terra | ||||
| 133 | 6696545 | 1.05 | 1.28 | |
| Roto Magneto Comp. | ||||
| 134 | 6699289 | 25.71 | 31.37 | |
| PORTANTE | ||||
| 135 | 6699558 | 1.04 | 1.27 | |
| Passacavo del carburante | ||||
| 136 | 6600358 | 1.04 | 1.27 | |
| Tubo del Carburante | ||||
| 137 | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 138A | 6699014 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 140 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 141 | 6698732 | 1.20 | 1.46 | |
| Serbatoio (c) | ||||
| 142 | 6600354 | 3.45 | 4.21 | |
| Filtro della pompa | ||||
| 143 | 6600351 | 2.70 | 3.29 | |
| Clip BHC 18 | ||||
| 144 | 6696949 | 1.68 | 2.04 | |
| Supporto (vecchio 940-07350-20) | ||||
| 145 | 6694787 | 3.30 | 4.03 | |
| Bullone (con flangia) L27.8 | ||||
| 146 | 6698991 | 1.20 | 1.46 | |
| Vite di Filatura (w/Flangia) D4x30 per Europe (s) | ||||
| 161 | 323837 | 1.68 | 2.04 | |
| Vite a macchina M5x30 (nera) | ||||
| 162 | 323041 | 1.05 | 1.28 | |
| MANICO A DESTRA | ||||
| 163 | 6698637 | 19.11 | 23.32 | |
| Maniglia (b) | ||||
| 164 | 6696590 | 3.13 | 3.81 | |
| Maniglia (a) | ||||
| 165 | 6696588 | 2.10 | 2.56 | |
| Dado M5 (nero) | ||||
| 166 | 302012 | 1.05 | 1.28 | |
| Barriera per l'Europa | ||||
| 169 | 6696973 | 3.33 | 4.06 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 172 | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 173 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 174 | 6684714 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 175 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 176 | 6600500 | 4.20 | 5.12 | |
| MANICO SINISTRO | ||||
| 177 | 6698638 | 22.83 | 27.85 | |
| Custodia del ingranaggio | ||||
| 178 | 6699402 | 50.33 | 61.40 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 179 | 6684737 | 2.15 | 2.62 | |
| Porta taglierina (a) | ||||
| 180 | 6696977 | 13.33 | 16.26 | |
| Porta taglierina (b) | ||||
| 181 | 6698659 | 13.04 | 15.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 182 | 6699188 | |||
| Dado a U (mano sinistra) M10 per Irl | ||||
| 183 | 335759 | 1.04 | 1.27 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 184 | 6695414 | 1.15 | 1.40 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 185 | 949664 | 3.75 | 4.58 | |
| Copertura Blacket | ||||
| 186 | 6696494 | 1.80 | 2.20 | |
| Etichetta di avvertimento (siepe) | ||||
| 187 | 6600328 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 188 | 6600449 | |||
| Marchio di livello (vecchio 923-33700-20) | ||||
| 193 | 6684851 | 2.15 | 2.62 | |
| Tubo principale Comp. (vecchio 6696483) | ||||
| 194 | 6696558 | 17.69 | 21.58 | |
| Albero motore (vecchio 6696484) | ||||
| 195 | 6698514 | 15.60 | 19.03 | |
| Gancio | ||||
| 196A | 6600504 | 1.20 | 1.46 | |
| Cappuccio (a) | ||||
| 197 | 6698515 | 2.10 | 2.56 | |
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 198 | 6698794 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 200 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 201 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 202 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 203 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 204 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 205 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 206 | 6696454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 207 | 6696980 | |||
| Portacopertura di sicurezza | ||||
| 208 | 6696951 | 3.33 | 4.06 | |
| Protezione copertura | ||||
| 209 | 6696950 | 10.98 | 13.39 | |
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 210 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 211 | 6684750 | 4.29 | 5.23 | |
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 217 | 6600499 | 10.65 | 12.99 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 218 | 949236 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504A | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 6698711 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508A | 6601420 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 6696184 | |||
