Qui troverai tutte le parti e i disegni disponibili di “Hikoki TCG22EAB”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

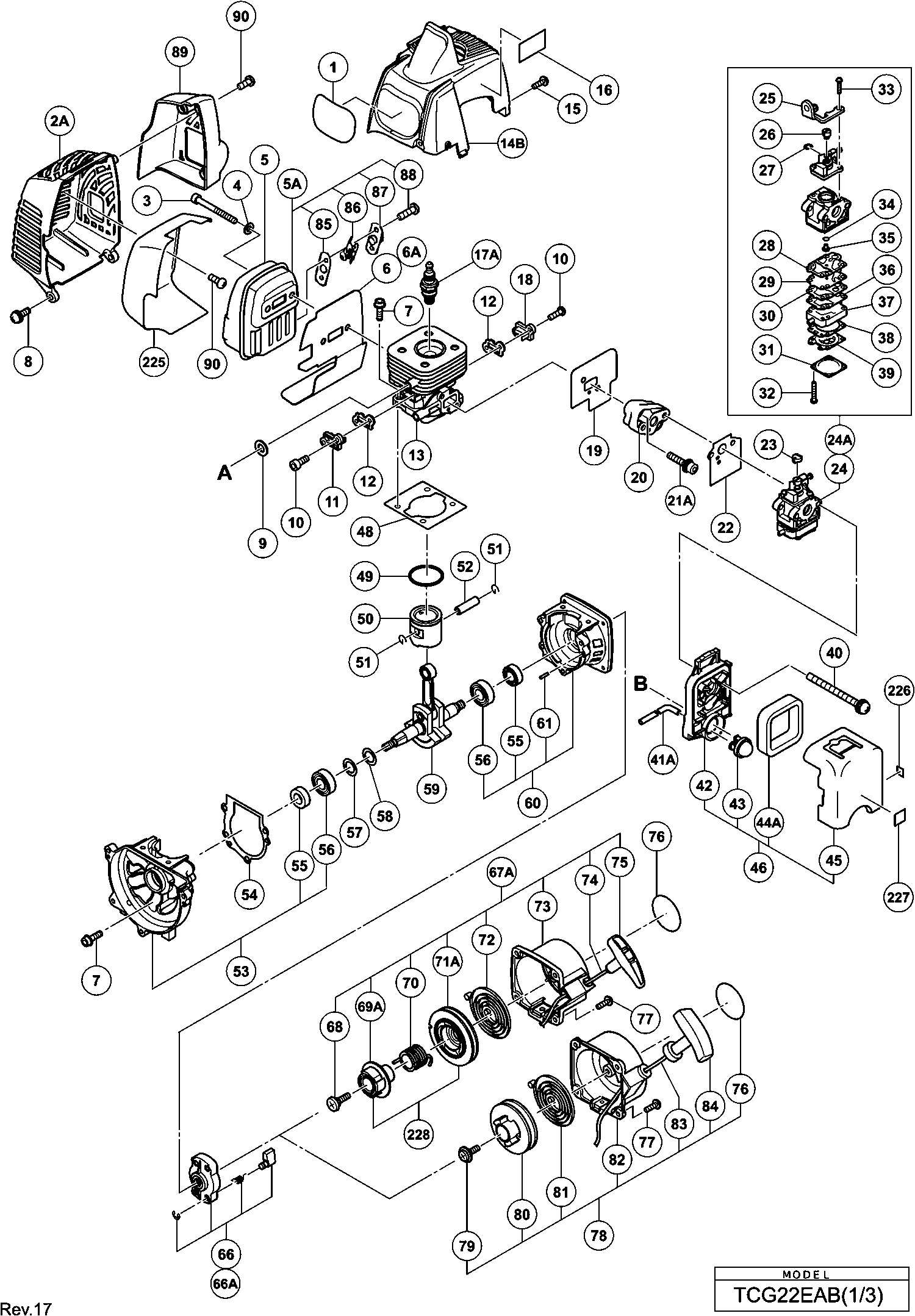

Disegni tecnici di Hikoki TCG22EAB
Elenco parti di Hikoki TCG22EAB
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Schermatura silenziatore dal 11 2013 | ||||
| 2A | 6600338 | 3.30 | 4.03 | |
| Dado esagonale forato M6x55 (vecchio 990-51060-553 | ||||
| 3 | 6684638 | 2.15 | 2.62 | |
| Rondella M6 (10 Pezzi) | ||||
| 4 | 949432 | 1.05 | 1.28 | |
| Marmitta | ||||
| 5 | 6696570 | 7.29 | 8.89 | |
| Scarico | ||||
| 5A | 6698477 | 11.85 | 14.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 6696553 | |||
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 7 | 6684586 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 887021 | |||
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 10 | 6684595 | 2.15 | 2.62 | |
| Coperchio di aspirazione (b) | ||||
| 11 | 6696536 | 1.05 | 1.28 | |
| Imballaggio di copertina | ||||
| 12 | 6696534 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 13 | 6696527 | 24.70 | 30.13 | |
| Coperchio del cilindro (vecchio 6699155) | ||||
| 14B | 6600424 | 3.15 | 3.84 | |
| Vite a Macchina (con rondelle) M4x20 (nera) | ||||
| 15 | 307606 | 1.05 | 1.28 | |
| Candela Bmr7a | ||||
| 17A | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| 17A | 6699322 | 2.48 | 3.02 | |
| Coperchio di aspirazione (a) | ||||
| 18 | 6696535 | 1.05 | 1.28 | |
| Guarnizione | ||||
| 19 | 6696548 | 1.05 | 1.28 | |
| Isolante del carburatore | ||||
| 20A | 6698387 | 3.15 | 3.84 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 21A | 6698844 | 1.20 | 1.46 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 22 | 6684616 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 6684628 | |||
| Carburatore Wyc-22 | ||||
| 24 | 6696550 | 45.63 | 55.66 | |
| Assemblea del carburatore Wyc-28 | ||||
| 24A | 6698474 | 55.14 | 67.27 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 28 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 29 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.40 | |
| O-RING (vecchio 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.23 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 4.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 6685220 | |||
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 39 | 6684690 | 18.00 | 21.96 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 40 | 307224 | 1.05 | 1.28 | |
| Tubo del combustibile | ||||
| 41A | 6698720 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44A | 6600704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 6696831 | |||
| Montaggio pulitore aria | ||||
| 46 | 6696549 | 9.13 | 11.13 | |
| Imballaggio del cilindro | ||||
| 48 | 6696530 | 1.05 | 1.28 | |
| Anello del pistone | ||||
| 49 | 6696532 | 2.10 | 2.56 | |
| PISTONE | ||||
| 50 | 6696531 | 6.88 | 8.39 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 51 | 6684590 | 2.15 | 2.62 | |
| Spinotto del pistone | ||||
| 52 | 6696944 | 3.33 | 4.06 | |
| Carter Albero a gomiti (b) | ||||
| 53 | 6696538 | 13.26 | 16.18 | |
| Confezionamento del carter dell'albero motore | ||||
| 54 | 6696539 | 1.05 | 1.28 | |
| Guarnizione dell'olio | ||||
| 55 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 57 | 6696946 | 1.68 | 2.04 | |
| ANELLO DI DISTANZA | ||||
| 58 | 6696945 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 59 | 6696533 | 32.31 | 39.42 | |
| Costerella del manovello (a) | ||||
| 60 | 6696537 | 13.68 | 16.68 | |
| Spinotto di battuta 4x12 (vecchio 999-05041-203) | ||||
| 61 | 6695521 | 1.15 | 1.40 | |
| Puleggia di avviamento | ||||
| 66A | 6696471 | 5.10 | 6.22 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 68 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 69A | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 70 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 71A | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 72 | 6684675 | 11.55 | 14.09 | |
| Carcassa avviamento a strappo Comp. (vecchio 772-0 | ||||
| 73 | 6684673 | 19.06 | 23.26 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 74 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 75 | 6684680 | 2.15 | 2.62 | |
| Vite per macchina M4x16 | ||||
| 77 | 993539 | 1.04 | 1.27 | |
| Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
| 79 | 6693633 | 1.15 | 1.40 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 81 | 6684675 | 11.55 | 14.09 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 83 | 6693168 | 2.31 | 2.82 | |
| Maniglia di avviamento | ||||
| 84 | 6693227 | 3.30 | 4.03 | |
| Guarnizione speciale del silenziatore (vecchio 751 | ||||
| 85 | 6684650 | 2.15 | 2.62 | |
| Arresto di scintilla (vecchio 732-52200-20) | ||||
| 86 | 6684652 | 4.29 | 5.23 | |
| Tubo di scarico (vecchio 734-52200-20/6684649) | ||||
| 87 | 6685047 | 5.94 | 7.24 | |
| Rondella | ||||
| 88 | 6685068 | 1.15 | 1.40 | |
| Coperchio posteriore del silenziatore | ||||
| 89 | 6600339 | 4.65 | 5.67 | |
| Vite di lamiera D4x10 | ||||
| 90 | 6600325 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 91 | 6696565 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 331683 | |||
| Dado M5 (nero) | ||||
| 93 | 302012 | 1.05 | 1.28 | |
| Regolatore | ||||
| 95 | 6696563 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 305583 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 6696568 | |||
| Cavo dell'acceleratore | ||||
| 98 | 6696560 | 4.18 | 5.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99A | 6698727 | |||
| Cavo di Terra | ||||
| 100 | 6696567 | 2.10 | 2.56 | |
| Gomma anti vibrazione (a) | ||||
| 101 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 102 | 6696542 | 1.05 | 1.28 | |
| Dado M5 (nero) | ||||
| 103 | 302012 | 1.05 | 1.28 | |
| Supporto per tubo (b) | ||||
| 104 | 6696543 | 1.05 | 1.28 | |
| Gomma anti vibrazione (b) | ||||
| 105 | 6696964 | 3.33 | 4.06 | |
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 106 | 6684667 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 107 | 305583 | |||
| Caso del ventilatore (vecchio 6698725) | ||||
| 108B | 6699159 | 9.15 | 11.16 | |
| Comp. dell'albero della frizione (vecchio 6696561) | ||||
| 109A | 6698790 | 10.20 | 12.44 | |
| Bullone scalino | ||||
| 110 | 6696469 | 1.04 | 1.27 | |
| Rondella | ||||
| 111 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 112 | 6696546 | 1.05 | 1.28 | |
| Frizione | ||||
| 113 | 6696948 | 11.64 | 14.20 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 115 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 116 | 323212 | 1.05 | 1.28 | |
| Bobina | ||||
| 117B | 6699464 | 17.60 | 21.47 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 118 | 6684599 | 2.15 | 2.62 | |
| Cavo | ||||
| 121 | 6696544 | 1.05 | 1.28 | |
| Cavo (l325) | ||||
| 122 | 6696566 | 2.10 | 2.56 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | 6696928 | |||
| Roto Magneto Comp. | ||||
| 124A | 6699289 | 25.71 | 31.37 | |
| Vite auto forante D4.5x16 (vecchio 990-72045-164/7 | ||||
| 125 | 6684636 | 2.15 | 2.62 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 126 | 305812 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 127 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 128 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 129 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 130 | 6696489 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 131A | 6601275 | |||
| Cavo dell'interruttore di arresto | ||||
| 132 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 133 | 6696967 | 1.05 | 1.28 | |
| Maniglia (a) | ||||
| 134 | 6696486 | 3.45 | 4.21 | |
| TANICA | ||||
| 135 | 6696569 | 4.59 | 5.60 | |
| Filtro della pompa | ||||
| 136A | 6600351 | 2.70 | 3.29 | |
| Clip BHC 18 | ||||
| 137 | 6696949 | 1.68 | 2.04 | |
| Bullone (con flangia) | ||||
| 139 | 6696574 | 1.05 | 1.28 | |
| Bullone a flangia | ||||
| 139 | 6696557 | 1.05 | 1.28 | |
| Tubo del Carburante | ||||
| 140A | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 141A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 142A | 6697846 | 1.04 | 1.27 | |
| Catena del tappo del serbatoio | ||||
| 143A | 6698732 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 144A | 6698402 | |||
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 145 | 6684899 | 2.15 | 2.62 | |
| Volano (vecchio 6696928) | ||||
| 146 | 6699463 | 23.38 | 28.52 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 161 | 6684852 | 2.15 | 2.62 | |
| Dado M6 (10pcs) | ||||
| 162 | 949556 | 1.05 | 1.28 | |
| Manico ad anello | ||||
| 163 | 6696975 | 8.98 | 10.95 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 164 | 6684851 | 2.15 | 2.62 | |
| Albero flessibile per (lb) | ||||
| 165 | 6698325 | 13.80 | 16.84 | |
| Distanziatore (e) | ||||
| 166 | 6698324 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 6696581 | |||
| Fodera flessibile | ||||
| 169 | 6698323 | 12.90 | 15.74 | |
| Supporto manico (a) | ||||
| 170 | 6696972 | 1.20 | 1.46 | |
| Bullone (nero) M6 | ||||
| 171 | 6696974 | 1.68 | 2.04 | |
| Fodera flessibile (a) | ||||
| 173 | 6698337 | 45.65 | 55.69 | |
| Tubo principale | ||||
| 174 | 6698322 | 40.01 | 48.82 | |
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 175 | 949819 | 2.55 | 3.11 | |
| Caso del taglierino | ||||
| 176 | 6698326 | 7.95 | 9.70 | |
| Protezione (vecchio 6698332) | ||||
| 177A | 6698809 | 18.56 | 22.65 | |
| Vite della macchina M5x16 (vecchio 949238) | ||||
| 178 | 990541 | 1.05 | 1.28 | |
| Bullone M6 | ||||
| 179 | 6698334 | 3.15 | 3.84 | |
| Staffa di copertura di sicurezza | ||||
| 180 | 6698335 | 3.15 | 3.84 | |
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 181 | 949662 | 2.10 | 2.56 | |
| Albero del taglierina | ||||
| 182A | 6600493 | 3.75 | 4.58 | |
| Rondella | ||||
| 183 | 6698331 | 3.15 | 3.84 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 184 | 608VVM | 5.70 | 6.95 | |
| Collare | ||||
| 185 | 6698328 | 3.15 | 3.84 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 186 | 608DDM | 5.55 | 6.77 | |
| Rondella T1.6 | ||||
| 187 | 6698329 | 3.15 | 3.84 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 188 | 949457 | 1.05 | 1.28 | |
| Porta taglierino | ||||
| 189 | 6698330 | 4.20 | 5.12 | |
| Coltello | ||||
| 190 | 6698333 | 6.45 | 7.87 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 191 | 949555 | 1.05 | 1.28 | |
| Tubo principale (a) | ||||
| 192 | 6698336 | 55.14 | 67.27 | |
| Albero flessibile (vecchio 344-38474-20) | ||||
| 193 | 6685038 | 17.70 | 21.59 | |
| Lama (vecchia 797-38452-20) | ||||
| 194 | 6685015 | 2.31 | 2.82 | |
| Vite autofilettante D5x16 (vecchio 990-73050-164) | ||||
| 195 | 6685074 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 196 | 6684792 | |||
| Bullone M5x10 (10 pezzi) | ||||
| 198 | 949707 | 1.04 | 1.27 | |
| Case Cutter (a) | ||||
| 199 | 6698338 | 26.68 | 32.54 | |
| Albero di Taglio (a) | ||||
| 200A | 6600017 | 14.03 | 17.11 | |
| Rondella | ||||
| 201 | 6698340 | 2.10 | 2.56 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 202 | 608DDM | 5.55 | 6.77 | |
| Collare 5 (vecchio 348-38474-20) | ||||
| 203 | 6685014 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 204 | 6685016 | |||
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 205 | 949457 | 1.05 | 1.28 | |
| Portacutter (vecchio 310-38474-20) | ||||
| 206 | 6685073 | 4.45 | 5.43 | |
| Rondella | ||||
| 207 | 6685001 | 1.15 | 1.40 | |
| Rondella | ||||
| 208 | 6684639 | 2.15 | 2.62 | |
| Bullone Plus M6x45 (vecchio 990-23060-451) Nuovo J | ||||
| 209 | 6684995 | 1.15 | 1.40 | |
| Comp. di copertura c/ albero M18x.125 a destra | ||||
| 211 | 6698801 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 213 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 214 | 6698802 | 3.15 | 3.84 | |
| Vite di ritorno molla | ||||
| 215 | 6698803 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 216 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 217 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 218 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 219 | 6696597 | |||
| Ass'y di tubo principale | ||||
| 220 | 6696580 | 51.84 | 63.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 221 | 6696582 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 222A | 6698931 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 223B | 6601421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 224 | 6699186 | |||
| Copertura calore marmitta dal 11 2013 | ||||
| 225 | 6600340 | 5.40 | 6.59 | |
| Piastra di marcatura (t) | ||||
| 226 | 6600327 | 1.04 | 1.27 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 227 | 6699000 | 1.04 | 1.27 | |
| Ass'y di Piastra Camma | ||||
| 228 | 6699691 | 6.10 | 7.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 875769 | |||
| Kit di riparazione | ||||
| 601 | 6600027 | 31.08 | 37.91 | |
