Qui troverai tutte le parti e i disegni disponibili di “Hikoki TC-4200”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

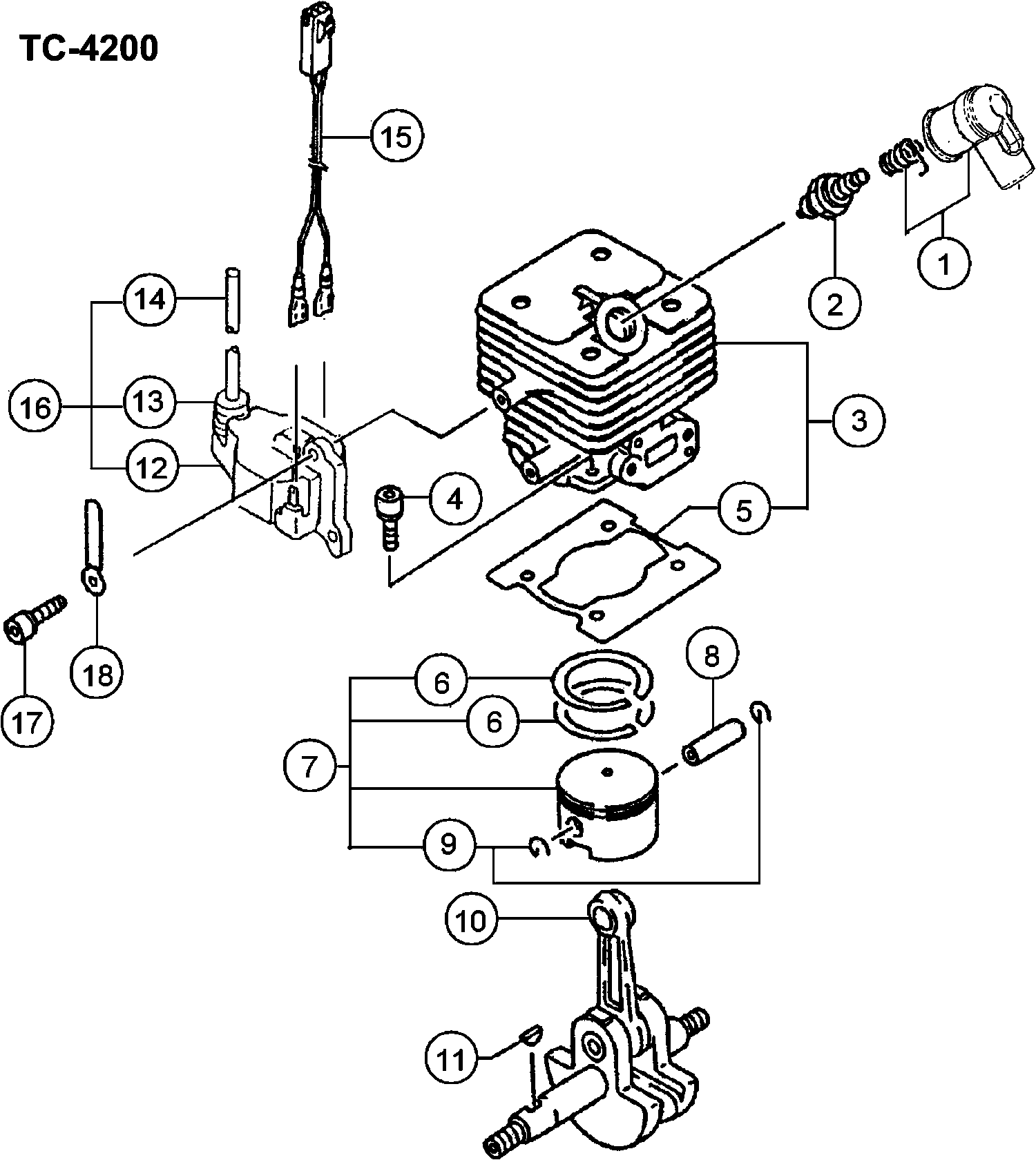

Disegni tecnici di Hikoki TC-4200
Elenco parti di Hikoki TC-4200
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Conjunto de tapon de bujía (antiguo 157-01570-90/6 | ||||
| 1 | 6687468 | 2.31 | 2.82 | |
| Assemblea candela (vecchio 6685085) | ||||
| 2 | 6699317 | 6.76 | 8.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 6685474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 6684668 | |||
| Guarnizione del cilindro (vecchio 017-0430a-20/790 | ||||
| 5 | 6685740 | 2.31 | 2.82 | |
| Anello di pistone (vecchio 041-04050-20) | ||||
| 6 | 6686123 | 4.45 | 5.43 | |
| Set di pistoni (vecchio 030-0423z-90) | ||||
| 7 | 6685888 | 26.16 | 31.92 | |
| Spinotto del pistone 10x30 (vecchio 037-01000-20) | ||||
| 8 | 6686007 | 2.31 | 2.82 | |
| Circlip per perno del pistone (vecchio 039-05004-2 | ||||
| 9 | 6686032 | 1.15 | 1.40 | |
| Albero motore comp. (vecchio 046-04300-80/790113) | ||||
| 10 | 6686191 | 84.40 | 102.97 | |
| Chiavetta Wood-ruff 3x13x5 (vecchio 068-02000-20/7 | ||||
| 11 | 6686457 | 1.15 | 1.40 | |
| Bobina | ||||
| 12 | 6687655 | 36.15 | 44.10 | |
| Cappuccio in Gomma | ||||
| 13 | 6684602 | 2.15 | 2.62 | |
| Cavo ad alta tensione (vecchio 178-20543-22/668788 | ||||
| 14 | 6687885 | 1.15 | 1.40 | |
| Assieme cavo principale | ||||
| 15 | 6687970 | 4.45 | 5.43 | |
| Bobina (vecchia 167-20543-91 & 6687656) | ||||
| 16 | 6687657 | 30.25 | 36.90 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 17 | 6684599 | 2.15 | 2.62 | |
| Componente della morsetto del cavo (vecchio 198-11 | ||||
| 18 | 6688011 | 1.15 | 1.40 | |
| Piccolo Dado 10 (vecchio 991-11100-013/6695138/790 | ||||
| 31 | 6695139 | 1.05 | 1.28 | |
| Cassa della manovella (vecchio 072-04300-90) | ||||
| 32 | 6686556 | 58.39 | 71.23 | |
| Non più disponibile, nessuna sostituzione | ||||
| 33 | 6686714 | |||
| Guarnizione dell'olio | ||||
| 34 | 6695637 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 6695557 | |||
| Calza per albero a gomiti 0.20 (vecchia 071-02007- | ||||
| 36 | 6686472 | 1.15 | 1.40 | |
| Calza per albero a gomiti 0.30 (vecchia 071-02007- | ||||
| 36 | 6686473 | 1.15 | 1.40 | |
| Bullone a testa esagonale interna M5x30 S (vecchio | ||||
| 37 | 6684786 | 2.15 | 2.62 | |
| Roto Magneto Comp. | ||||
| 38 | 6687372 | 19.96 | 24.35 | |
| Rondella | ||||
| 39 | 6695198 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 6695138 | |||
| Coperchio della candela (vecchio 257-04300-20) | ||||
| 41 | 6688346 | 3.30 | 4.03 | |
| Bullone a buco esagonale 5x20/ps (vecchio 994-6305 | ||||
| 42 | 6684634 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 66A5710 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 6684668 | |||
| Guarnizione primaria del cavo (vecchio 203-11660-2 | ||||
| 45 | 6688057 | 1.15 | 1.40 | |
| Guarnizione d'aspirazione (vecchio 403-04300-20/79 | ||||
| 61 | 6689885 | 2.31 | 2.82 | |
| CARB.ISOLATORE SET, DI RISERVA (VECCHIO 404-04300- | ||||
| 62 | 6689955 | 8.91 | 10.87 | |
| Guarnizione del carburatore (vecchio 402-04300-20/ | ||||
| 63 | 6689833 | 1.15 | 1.40 | |
| Collare (vecchio 470-01380-20) | ||||
| 65 | 6690802 | 2.31 | 2.82 | |
| Corpo pulitore comp. (vecchio 423-01380-82/6690097 | ||||
| 66 | 6690099 | 5.28 | 6.44 | |
| Valvola Di Intercettazione (vecchia 528-01380-21) | ||||
| 67 | 6691258 | 1.15 | 1.40 | |
| Tavola di controllo soffiaggio (vecchio 476-01700- | ||||
| 68 | 6690843 | 1.15 | 1.40 | |
| Elemento del filtro dell'aria | ||||
| 69 | 6690352 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 6684658 | |||
| Coprifiltro dell'aria | ||||
| 71 | 6690397 | 3.30 | 4.03 | |
| Vite speciale (vecchio 380-0637c-20) | ||||
| 72 | 6689737 | 1.15 | 1.40 | |
| Vite M5x57/s (vecchio 994-14050-571/790190) | ||||
| 73 | 6695353 | 1.15 | 1.40 | |
| Set carburatore | ||||
| 74 | 6690470 | 84.40 | 102.97 | |
| Bullone a foro esagonale 5x25ws (vecchio 994-64050 | ||||
| 75 | 6695515 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 6688166 | |||
| Clip D6 (vecchio 680-00070-20) | ||||
| 77A | 6685198 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 78A | 6684620 | |||
| Serbatoio (vecchio 591-0430c-22/6691532) | ||||
| 79 | 6691533 | 11.55 | 14.09 | |
| Collare 5.8 (vecchio 659-00801-20) | ||||
| 80 | 6692244 | 1.15 | 1.40 | |
| Tappo del serbatoio D Ass'y, nero (vecchio 595-000 | ||||
| 81 | 6691715 | 6.60 | 8.05 | |
| Bullone a buco esagonale 5x18ps (vecchio 994-63050 | ||||
| 82 | 6695505 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 83 | 6684880 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 84 | 6688156 | |||
| Base del motore Comp. (vecchio 220-38010-80) | ||||
| 85 | 6688131 | 14.85 | 18.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 6684668 | |||
| Montaggio del filtro della pompa | ||||
| 87 | 6601175 | 3.14 | 3.83 | |
| Protettore di marmitta (vecchio 738-04300-20) | ||||
| 101 | 6692780 | 11.55 | 14.09 | |
| Anello M5 (old 992-01050-061) | ||||
| 102 | 6684918 | 2.15 | 2.62 | |
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 103 | 6684667 | 2.15 | 2.62 | |
| Bullone a foro esagonale 5x15ws (vecchio 994-64050 | ||||
| 104 | 6695512 | 1.15 | 1.40 | |
| Bullone Hex. Foro 6x65 (vecchio 990-51060-653) | ||||
| 105 | 6695067 | 1.15 | 1.40 | |
| Rondella | ||||
| 106 | 6684639 | 2.15 | 2.62 | |
| Set di Marmitta (vecchio 704-04330-90) | ||||
| 107 | 6692469 | 30.25 | 36.90 | |
| Guarnizione del silenziatore (vecchio 737-04230-20 | ||||
| 108 | 6692741 | 1.15 | 1.40 | |
| Scudo termico | ||||
| 109 | 6687243 | 3.30 | 4.03 | |
| Tubo di scarico Comp. (vecchio 708-01028-80) | ||||
| 110 | 6692593 | 3.30 | 4.03 | |
| Vite 4x12 (vecchio 990-11040-121) | ||||
| 111 | 6694865 | 1.15 | 1.40 | |
| Dado M4 (vecchio 991-01040-011) | ||||
| 112 | 6685069 | 1.15 | 1.40 | |
| Rondella | ||||
| 113 | 6689645 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 114 | 6688614 | |||
| Molla frizione (vecchio 342-04200-20) | ||||
| 115 | 6689428 | 1.15 | 1.40 | |
| Rondella | ||||
| 116 | 6695203 | 1.15 | 1.40 | |
| Bolo passo frizione | ||||
| 117 | 6689632 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118 | 6699556 | |||
| Corpo di Avviamento a Strappo Assemblato | ||||
| 131 | 6697645 | 21.78 | 26.57 | |
| Corpo dell'avviamento a strappo Comp. | ||||
| 132 | 6697646 | 11.71 | 14.29 | |
| Bobina della corda di avviamento | ||||
| 133 | 6697647 | 4.13 | 5.03 | |
| MOLLA DI AVVIAMENTO | ||||
| 134 | 6697648 | 7.08 | 8.64 | |
| FUNE DI AVVIAMENTO | ||||
| 135 | 6697649 | 2.64 | 3.22 | |
| Maniglia di avviamento | ||||
| 137 | 6697650 | 2.80 | 3.42 | |
| Vite di regolazione (vecchia 839-04220-20) | ||||
| 138 | 6693634 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 139 | 6697643 | |||
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 140 | 6685101 | 1.15 | 1.40 | |
| Bullone a buco esagonale 5x20/ps (vecchio 994-6305 | ||||
| 141 | 6684634 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 142 | 6697642 | |||
| Puleggia di avviamento | ||||
| 143 | 6697644 | 11.05 | 13.48 | |
| Corpo pompa comp. (vecchio 575-25153-80) | ||||
| 161 | 6684879 | 62.16 | 75.84 | |
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 162 | 6684687 | 16.34 | 19.93 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 163 | 6684688 | 8.58 | 10.46 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 164 | 6684689 | 6.44 | 7.85 | |
| Non più disponibile, nessuna sostituzione | ||||
| 165 | 6690827 | |||
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 166 | 6684691 | 8.58 | 10.46 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 167 | 6684693 | 8.58 | 10.46 | |
| Guarnizione pompa (vecchio 577-25100-20) | ||||
| 168 | 6691457 | 7.10 | 8.66 | |
| Getto principale #51 (vecchio 599-2000w-51) | ||||
| 169 | 6696382 | 9.58 | 11.68 | |
| O-RING (vecchio 550-25100-20) | ||||
| 170 | 6684695 | 4.29 | 5.23 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 171 | 6684696 | 2.15 | 2.62 | |
| Snodo (vecchio 539-25120-20) | ||||
| 172 | 6684697 | 6.44 | 7.85 | |
| Vite di Regolazione Dell'Acceleratore (vecchio 514 | ||||
| 174 | 6684870 | 2.15 | 2.62 | |
| Regolatore del cavo (vecchio 544-25164-20) | ||||
| 175 | 6684873 | 6.44 | 7.85 | |
| Dado di Blocco M6 (vecchio 991-01060-013) | ||||
| 176 | 6684872 | 2.15 | 2.62 | |
| Regolatore di Cavo (vecchio 614-25137-20) | ||||
| 177 | 6684871 | 4.29 | 5.23 | |
| Guarnizione del Pulitore (vecchia 431-0634c-20) | ||||
| 178 | 6684875 | 4.29 | 5.23 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 179 | 6684699 | 2.15 | 2.62 | |
| Rondella (vecchia 549-25165-20) | ||||
| 180 | 6684874 | 2.15 | 2.62 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 181 | 6684700 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
