Qui troverai tutte le parti e i disegni disponibili di “Hikoki SV12V”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

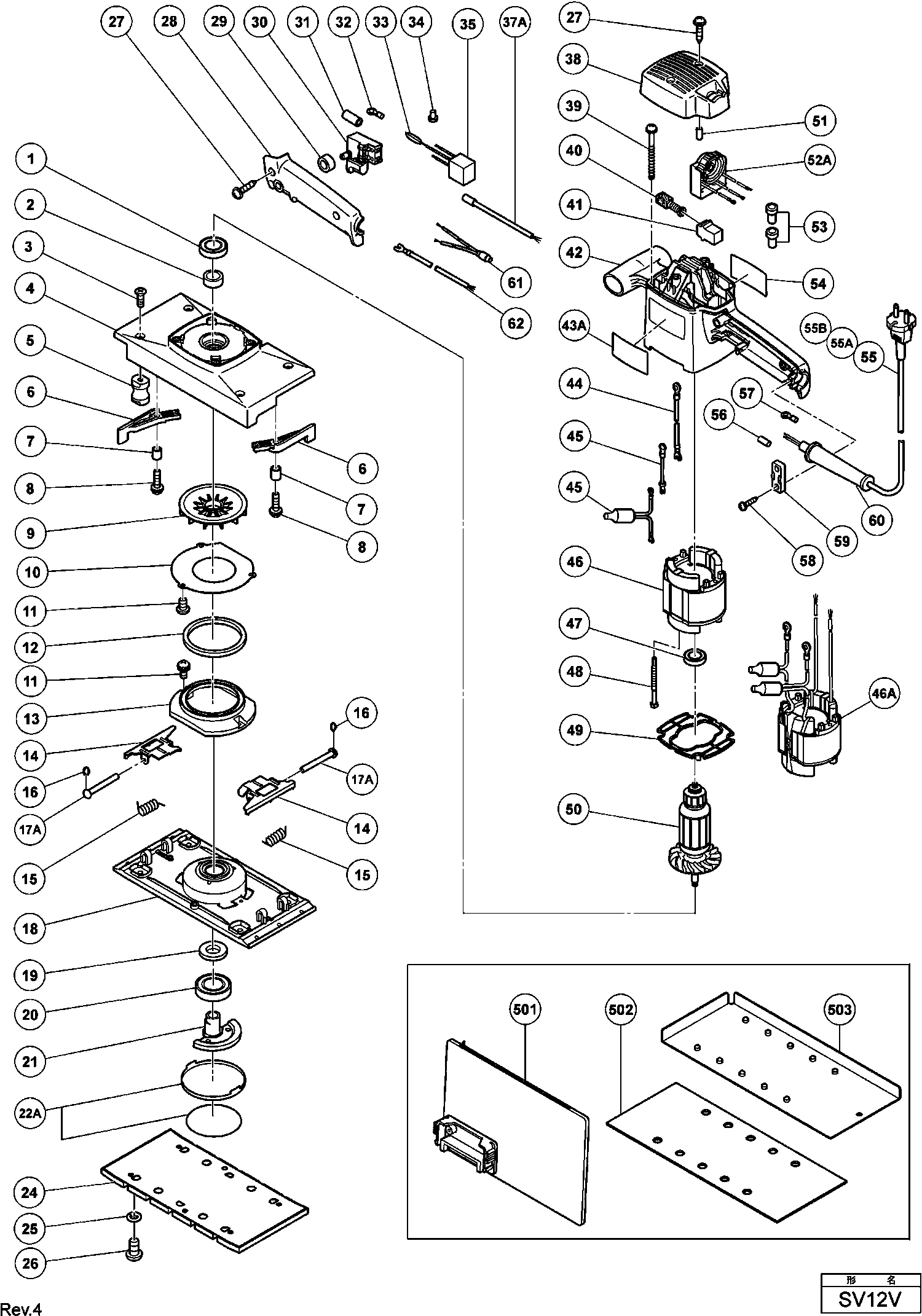

Disegni tecnici di Hikoki SV12V
Elenco parti di Hikoki SV12V
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Interruttore | ||||
| *30 | 957747 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *44 | 300179 | |||
| Statore 230v-240v per Swiss | ||||
| *46A | 340719T | 71.15 | 86.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *52 | 300186 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *55 | 500439Z | |||
| Boccola del cavo D10.1 | ||||
| *60 | 938051 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6001dducmps2s (vecchio 980925) | ||||
| 1 | 6001DD | 6.45 | 7.87 | |
| BARRA TOMMY | ||||
| 2 | 300158 | 3.00 | 3.66 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 3 | 992013 | 1.05 | 1.28 | |
| TELAIO | ||||
| 4 | 300172 | 28.60 | 34.89 | |
| Gomma paracolpi | ||||
| 5 | 300317 | 4.50 | 5.49 | |
| Leva del portacarta Sv12v/sv12sd | ||||
| 6 | 300161 | 2.55 | 3.11 | |
| Boccola Distanziatrice | ||||
| 7 | 953066 | 1.05 | 1.28 | |
| Vite per macchina M4x16 | ||||
| 8 | 993539 | 1.04 | 1.27 | |
| GUARNIZIONE | ||||
| 9 | 300159 | 7.35 | 8.97 | |
| Guida dell'aria Sv12v/sv12sd | ||||
| 10 | 300160 | 1.65 | 2.01 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 11 | 949216 | 1.05 | 1.28 | |
| Rondella in feltro D 20/14 2mm | ||||
| 12 | 300165 | 1.05 | 1.28 | |
| Guida della polvere | ||||
| 13 | 300164 | 2.55 | 3.11 | |
| Portacarta Sv12v/sv12sd | ||||
| 14 | 300162 | 2.40 | 2.93 | |
| Molla | ||||
| 15 | 953320 | 1.05 | 1.28 | |
| ANELLO FERMATORE | ||||
| 16 | 872971 | 1.05 | 1.28 | |
| Barra Portante | ||||
| 17A | 316549 | 3.30 | 4.03 | |
| Piastra di base KS 60 | ||||
| 18 | 300173 | 29.29 | 35.73 | |
| Rondella | ||||
| 19 | 300166 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 20 | 6203DD | 7.65 | 9.33 | |
| Peso di bilanciamento Sv12v/sv12sd | ||||
| 21 | 300167 | 13.75 | 16.78 | |
| COPERTURA | ||||
| 22A | 300318 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 300090 | |||
| Rondella di molla M5 (10 pezzi) | ||||
| 25 | 949454 | 1.04 | 1.27 | |
| Vite a Macchina M5X14 (10 Pezzi) | ||||
| 26 | 949238 | 1.05 | 1.28 | |
| Vite rubinetto | ||||
| 27 | 982095 | 1.04 | 1.27 | |
| Copertura del Manico | ||||
| 28 | 300157 | 3.15 | 3.84 | |
| MANICOTTO FILETTATO | ||||
| 29 | 940811 | 1.20 | 1.46 | |
| Interruttore | ||||
| 30 | 957747 | 14.03 | 17.11 | |
| Manicotto filettato per cavo | ||||
| 31 | 981373 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 32 | 980063 | 1.04 | 1.27 | |
| Morsetto di terra | ||||
| 33 | 992635 | 1.05 | 1.28 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 34 | 959140 | 3.30 | 4.03 | |
| Condensatore (vecchio 930030/991313) | ||||
| 35 | 994273 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35A | 375596 | |||
| Supporto | ||||
| 36 | 963243 | 1.05 | 1.28 | |
| Gomma | ||||
| 36 | 930153 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37A | 300185 | |||
| Coperchio superiore | ||||
| 38 | 300183 | 4.59 | 5.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 300319 | |||
| VITE A MACCHINA (+-HD.) M5X60 (VECCHIO 300319) | ||||
| 39A | 375370 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 40 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 41 | 930483 | 1.65 | 2.01 | |
| ALLOGGIAMENTO | ||||
| 42 | 300154 | 13.80 | 16.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43A | 300184 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 300180 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 301843 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 340156G | |||
| Statore 230v-240v per Swiss | ||||
| 46A | 340719T | 71.15 | 86.80 | |
| CAMPO 230-240 VOLTI | ||||
| 46A | 340719U | 71.15 | 86.80 | |
| INDUTTORE 110 VOLT | ||||
| 46A | 340719V | 66.44 | 81.06 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 47 | 608VVM | 5.70 | 6.95 | |
| Vite tagliente D5x55 | ||||
| 48 | 953174 | 1.04 | 1.27 | |
| Guida per ventilatore | ||||
| 49 | 300155 | 2.40 | 2.93 | |
| GRUPPO INDOTTO 110-115 VOLT (VECCHIO 360124J) | ||||
| 50 | 360124U | 104.00 | 126.88 | |
| Anello 220v-230v | ||||
| 50 | 360124E | 102.16 | 124.64 | |
| PENNA DI GOMMA (VECCHIA 976441) | ||||
| 51 | 946362 | 1.05 | 1.28 | |
| REGOLATORE DI VELOCITÀ 110-127 VOLT | ||||
| 52 | 300189 | 51.37 | 62.67 | |
| Regolatore di velocità Sv12v | ||||
| 52A | 300187 | 58.44 | 71.29 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 53 | 959141 | 3.75 | 4.58 | |
| Cavo | ||||
| 55 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 55 | 500447Z | 6.60 | 8.05 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55A | 500435Z | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 55B | 500461Z | 17.88 | 21.81 | |
| Manicotto filettato per cavo | ||||
| 56 | 981373 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 57 | 980063 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 59 | 937631 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 60 | 938051 | 1.04 | 1.27 | |
| Cr Per l'Europa | ||||
| 61 | 331949 | 18.29 | 22.31 | |
| Cavo interno Per l'Europa | ||||
| 62 | 331950 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 300177 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 300047 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 301953 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 300045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 300046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 300048 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 300049 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 300050 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 300051 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 300052 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 300053 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 300054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 300055 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 300056 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 300057 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 300058 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 300059 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 300060 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 300061 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 300062 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 300063 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 300064 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 300065 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 300066 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 300067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 300068 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 300069 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 300070 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 300071 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 300072 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 300073 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 300074 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 300075 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 300076 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 300077 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 300078 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 300079 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 300080 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 300081 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 301953 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 302313 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 339382 | |||
