Qui troverai tutte le parti e i disegni disponibili di “Hikoki SV12SD”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

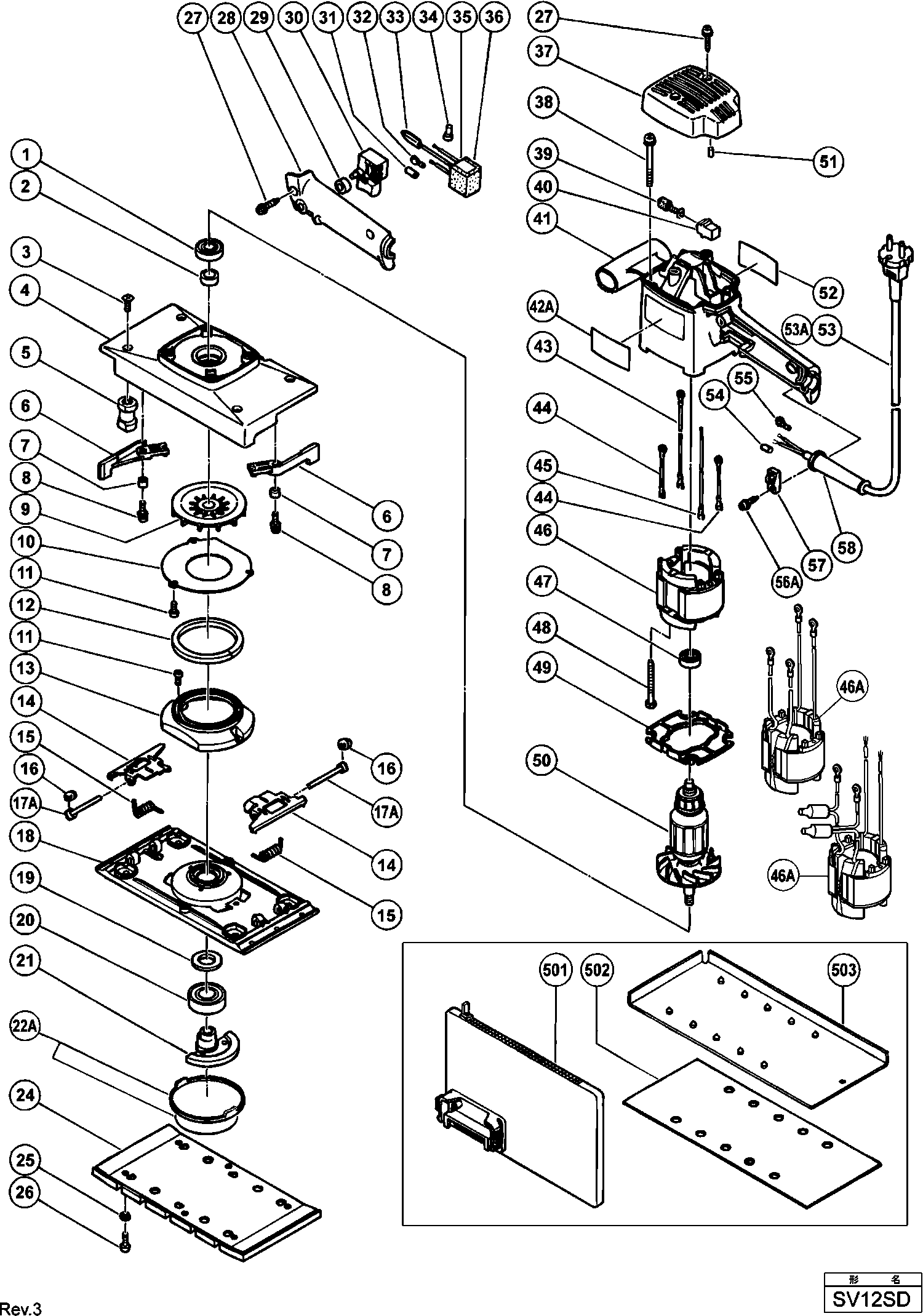

Disegni tecnici di Hikoki SV12SD
Elenco parti di Hikoki SV12SD
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| *24 | 300090 | |||
| Interruttore | ||||
| *30 | 957747 | 14.03 | 17.11 | |
| Supporto | ||||
| *36 | 963243 | 1.05 | 1.28 | |
| Gomma | ||||
| *36 | 930153 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *43 | 300179 | |||
| Cavo interno | ||||
| *45 | 300175 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *46 | 340719C | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *46A | 340719P | |||
| Anello 220v-230v | ||||
| *50 | 360124E | 102.16 | 124.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *501 | 300177 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *502 | 300065 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *53 | 500439Z | |||
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *53A | 500447Z | 6.60 | 8.05 | |
| Boccola del cavo D10.1 | ||||
| *58 | 938051 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6001dducmps2s (vecchio 980925) | ||||
| 1 | 6001DD | 6.45 | 7.87 | |
| BARRA TOMMY | ||||
| 2 | 300158 | 3.00 | 3.66 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 3 | 992013 | 1.05 | 1.28 | |
| TELAIO | ||||
| 4 | 300172 | 28.60 | 34.89 | |
| Gomma paracolpi | ||||
| 5 | 300317 | 4.50 | 5.49 | |
| Leva del portacarta Sv12v/sv12sd | ||||
| 6 | 300161 | 2.55 | 3.11 | |
| Boccola Distanziatrice | ||||
| 7 | 953066 | 1.05 | 1.28 | |
| Vite per macchina M4x16 | ||||
| 8 | 993539 | 1.04 | 1.27 | |
| GUARNIZIONE | ||||
| 9 | 300159 | 7.35 | 8.97 | |
| Guida dell'aria Sv12v/sv12sd | ||||
| 10 | 300160 | 1.65 | 2.01 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 11 | 949216 | 1.05 | 1.28 | |
| Rondella in feltro D 20/14 2mm | ||||
| 12 | 300165 | 1.05 | 1.28 | |
| Guida della polvere | ||||
| 13 | 300164 | 2.55 | 3.11 | |
| Portacarta Sv12v/sv12sd | ||||
| 14 | 300162 | 2.40 | 2.93 | |
| Molla | ||||
| 15 | 953320 | 1.05 | 1.28 | |
| ANELLO FERMATORE | ||||
| 16 | 872971 | 1.05 | 1.28 | |
| Barra Portante | ||||
| 17A | 316549 | 3.30 | 4.03 | |
| Piastra di base KS 60 | ||||
| 18 | 300173 | 29.29 | 35.73 | |
| Rondella | ||||
| 19 | 300166 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 20 | 6203DD | 7.65 | 9.33 | |
| Peso di bilanciamento Sv12v/sv12sd | ||||
| 21 | 300167 | 13.75 | 16.78 | |
| COPERTURA | ||||
| 22A | 300318 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 300090 | |||
| Rondella di molla M5 (10 pezzi) | ||||
| 25 | 949454 | 1.04 | 1.27 | |
| Vite a Macchina M5X14 (10 Pezzi) | ||||
| 26 | 949238 | 1.05 | 1.28 | |
| Vite rubinetto | ||||
| 27 | 982095 | 1.04 | 1.27 | |
| Copertura del Manico | ||||
| 28 | 300157 | 3.15 | 3.84 | |
| MANICOTTO FILETTATO | ||||
| 29 | 940811 | 1.20 | 1.46 | |
| Interruttore | ||||
| 30 | 957747 | 14.03 | 17.11 | |
| Manicotto filettato per cavo | ||||
| 31 | 981373 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 32 | 980063 | 1.04 | 1.27 | |
| Morsetto di terra | ||||
| 33 | 992635 | 1.05 | 1.28 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 34 | 959140 | 3.30 | 4.03 | |
| Condensatore (vecchio 930030/991313) | ||||
| 35 | 994273 | 4.29 | 5.23 | |
| Supporto | ||||
| 36 | 963243 | 1.05 | 1.28 | |
| Gomma | ||||
| 36 | 930153 | 1.04 | 1.27 | |
| Coperchio superiore Sv12sd | ||||
| 37 | 300156 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 300319 | |||
| VITE A MACCHINA (+-HD.) M5X60 (VECCHIO 300319) | ||||
| 38A | 375370 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 39 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 40 | 930483 | 1.65 | 2.01 | |
| ALLOGGIAMENTO | ||||
| 40B | 300154 | 13.80 | 16.84 | |
| ALLOGGIAMENTO | ||||
| 41 | 300154 | 13.80 | 16.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42A | 300184 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 300180 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 305775 | |||
| Cavo interno | ||||
| 45 | 300175 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 340719C | |||
| CAMPO 230-240 VOLTI | ||||
| 46A | 340719H | 71.15 | 86.80 | |
| INDUTTORE 110 VOLT | ||||
| 46A | 340719J | 66.44 | 81.06 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 47 | 608VVM | 5.70 | 6.95 | |
| Vite tagliente D5x55 | ||||
| 48 | 953174 | 1.04 | 1.27 | |
| Guida per ventilatore | ||||
| 49 | 300155 | 2.40 | 2.93 | |
| GRUPPO INDOTTO 110-115 VOLT (VECCHIO 360124J) | ||||
| 50 | 360124U | 104.00 | 126.88 | |
| Anello 220v-230v | ||||
| 50 | 360124E | 102.16 | 124.64 | |
| PENNA DI GOMMA (VECCHIA 976441) | ||||
| 51 | 946362 | 1.05 | 1.28 | |
| Cavo | ||||
| 53 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| 53 | 500237Z | 11.40 | 13.91 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 53A | 500447Z | 6.60 | 8.05 | |
| Manicotto filettato per cavo | ||||
| 54 | 981373 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 55 | 980063 | 1.04 | 1.27 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 56A | 305812 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 57 | 937631 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 58 | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 300177 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 300047 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 301953 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 300045 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 300046 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 300048 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 300049 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 300050 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 300051 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 300052 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 300053 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 300054 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 300055 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 300056 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 300057 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 300058 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 300059 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 300060 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 300061 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 300062 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 300063 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 300064 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 300065 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 300066 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 300067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 300068 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 300069 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 300070 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 300071 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 300072 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 300073 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 300074 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 300075 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 300076 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 300077 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 300078 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 300079 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 300080 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 300081 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 300082 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637A | 339382 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 301953 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 302313 | |||
