Qui troverai tutte le parti e i disegni disponibili di “Hikoki SP18VA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

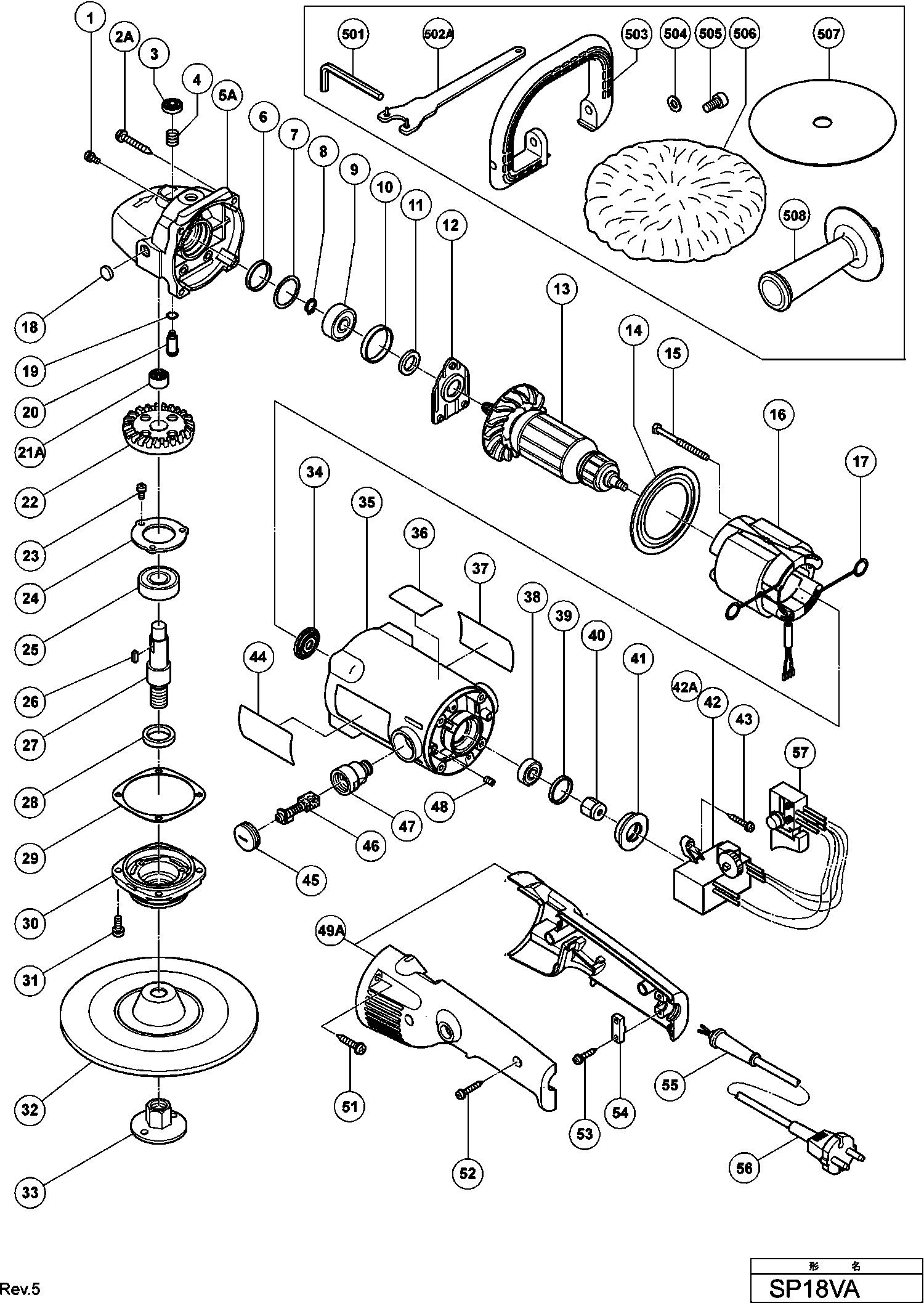

Disegni tecnici di Hikoki SP18VA
Elenco parti di Hikoki SP18VA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATORE 230V | ||||
| *13 | 360576E | 126.85 | 154.76 | |
| CAMPO | ||||
| *16 | 340526E | 48.11 | 58.70 | |
| BARRA TOMMY | ||||
| *27 | 320943 | 9.54 | 11.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *32 | 953247Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *33 | 953246Z | |||
| REGOLATORE | ||||
| *42A | 337094 | 87.59 | 106.86 | |
| CONTROLLER 100-127 VOLT (VECCHIO 320940) | ||||
| *42B | 371220 | 53.21 | 64.92 | |
| Portaspazzole di Carbone | ||||
| *47 | 958900 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *506 | 949103 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *508 | 994322 | |||
| Cavo | ||||
| *56 | 500241Z | 17.19 | 20.97 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *56 | 500447Z | 6.60 | 8.05 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 1 | 303255 | 1.04 | 1.27 | |
| Vite a lamiera (con flangia) D5x30 (nera) | ||||
| 2A | 333713 | 1.80 | 2.20 | |
| Bottone Di Spinta | ||||
| 3 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 4 | 306889 | 1.04 | 1.27 | |
| Copertura dell'ingranaggio | ||||
| 5A | 320936 | 14.88 | 18.15 | |
| Rondella di tenuta | ||||
| 6 | 315055 | 1.05 | 1.28 | |
| Rondella | ||||
| 7 | 315054 | 1.20 | 1.46 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 8 | 939540 | 1.95 | 2.38 | |
| Cuscinetto a sfere 6200 Dd | ||||
| 9 | 6200DD | 6.00 | 7.32 | |
| Anello di gomma (1) | ||||
| 10 | 315053 | 1.05 | 1.28 | |
| Imballaggio Di Feltro | ||||
| 11 | 315052 | 1.20 | 1.46 | |
| Copertura del cuscinetto (b) | ||||
| 12 | 315051 | 2.40 | 2.93 | |
| INDOTTO 110-120 VOLT | ||||
| 13 | 360576U | 138.22 | 168.63 | |
| STATORE 230V | ||||
| 13 | 360576E | 126.85 | 154.76 | |
| Guida per ventilatore | ||||
| 14 | 315046 | 1.20 | 1.46 | |
| Vite di taglio D5x60 | ||||
| 15 | 961501 | 1.04 | 1.27 | |
| CAMPO | ||||
| 16 | 340526E | 48.11 | 58.70 | |
| Punto di contatto Portaspazzola | ||||
| 17 | 930703 | 2.40 | 2.93 | |
| Rondella in feltro | ||||
| 18 | 315049 | 1.20 | 1.46 | |
| Anello O | ||||
| 19 | 320218 | 1.20 | 1.46 | |
| Perno Di Blocco | ||||
| 20 | 315050 | 2.40 | 2.93 | |
| Cuscinetto a rullini (hk1210fm) | ||||
| 21A | 331359 | 8.93 | 10.89 | |
| INGRANAGGIO | ||||
| 22 | 320937 | 43.74 | 53.36 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 23 | 987201 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 24 | 937077 | 2.78 | 3.39 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 25 | 6202DD | 6.75 | 8.24 | |
| Cuneo 3x3x10 | ||||
| 26 | 940533 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 27 | 320943 | 9.54 | 11.64 | |
| Imballaggio Di Feltro | ||||
| 28 | 315062 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 29 | 315060 | 1.20 | 1.46 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 30 | 315061 | 9.44 | 11.51 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 315636 | |||
| Disco di supporto D.180 mm | ||||
| 32 | 321645 | 34.65 | 42.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 953254P | |||
| Sigillo anti polvere per G13sc2 | ||||
| 34 | 315047 | 2.55 | 3.11 | |
| ALLOGGIAMENTO | ||||
| 35 | 320945 | 17.33 | 21.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 320948 | |||
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 38 | 608VVM | 5.70 | 6.95 | |
| Anello di gomma (1) | ||||
| 39 | 995662 | 1.04 | 1.27 | |
| Magnete | ||||
| 40 | 318721 | 17.60 | 21.47 | |
| CUSCINETTO | ||||
| 41 | 320946 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 320941 | |||
| REGOLATORE | ||||
| 42A | 337094 | 87.59 | 106.86 | |
| CONTROLLER 100-127 VOLT (VECCHIO 320940) | ||||
| 42B | 371220 | 53.21 | 64.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 305095 | |||
| Cappuccio della spazzola | ||||
| 45 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 46 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 47 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 48 | 938477 | 1.05 | 1.28 | |
| Set di maniglie (a+b) | ||||
| 49A | 334722 | 7.65 | 9.33 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 51 | 302089 | 1.05 | 1.28 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 52 | 302086 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 54 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 953327 | |||
| Cavo | ||||
| 56 | 500241Z | 17.19 | 20.97 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 56 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 56 | 500247Z | 6.18 | 7.54 | |
| CORDA (CORDON ARMATO D10.7) | ||||
| 56A | 500492Z | 6.45 | 7.87 | |
| Interruttore | ||||
| 57 | 321449 | 28.33 | 34.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 955857 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502B | 376127 | |||
| Manico a Ansa | ||||
| 503 | 320949 | 1.95 | 2.38 | |
| Rondella M10 (Vecchio 949434z, 10 Pezzi) | ||||
| 504 | 949434 | 1.35 | 1.65 | |
| Vite M10 x 20 | ||||
| 505 | 949844 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 314090 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 994322 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 314084 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 314085 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314086 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314088 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314089 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314090 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314091 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314093 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 949103 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 994322 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 331744 | |||
