Qui troverai tutte le parti e i disegni disponibili di “Hikoki SB75”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

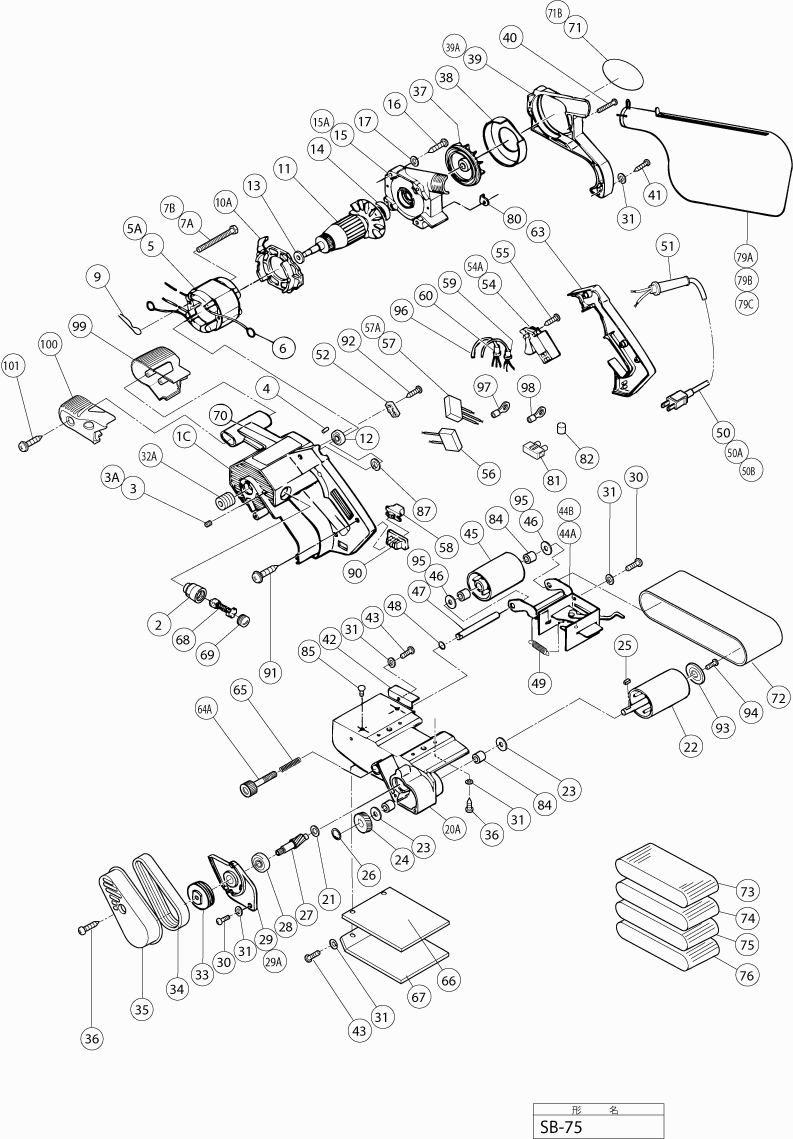

Disegni tecnici di Hikoki SB75
Elenco parti di Hikoki SB75
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1C | 322599 | |||
| Portaspazzole di Carbone | ||||
| 2 | 958900 | 6.45 | 7.87 | |
| Portaspazzole di Carbone | ||||
| 2 | 981586 | 6.45 | 7.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 949368 | |||
| Vite di regolazione esagonale M5x8 | ||||
| 3A | 938477 | 1.05 | 1.28 | |
| PENNA DI GOMMA | ||||
| 4 | 931701 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 953142M | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 5A | 340104M | |||
| Punto di contatto Portaspazzola | ||||
| 6 | 930703 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7A | 949233 | |||
| Vite tagliente D5x55 | ||||
| 7B | 953174 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 961421Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 10A | 953185 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 953145U | |||
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 12 | 629VVM | 5.85 | 7.14 | |
| Rondella di cuscinetto | ||||
| 13 | 954234 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 953146 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 15A | 322590 | |||
| Vite D5x30 (vecchio 986011) | ||||
| 16 | 957580 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 17 | 949454 | 1.04 | 1.27 | |
| Telaio (vecchio 953149) | ||||
| 20A | 322588 | 63.53 | 77.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 935522 | |||
| RULLO DI TRASCINAMENTO | ||||
| 22 | 953183 | 35.06 | 42.78 | |
| Rondella B | ||||
| 23 | 948213 | 1.05 | 1.28 | |
| INGRANAGGIO | ||||
| 24 | 953151 | 14.10 | 17.20 | |
| Chiavetta 3x3x8 | ||||
| 25 | 944109 | 1.70 | 2.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 953152 | |||
| Cuscinetto a sfere 6200 Vv | ||||
| 28 | 6200VV | 6.15 | 7.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 953153 | |||
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 29A | 322591 | 6.45 | 7.87 | |
| Vite per macchina M4x14 (10 pezzi) | ||||
| 30 | 949218 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 31 | 949453 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 987532 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 953154 | |||
| Cinghia di trasmissione | ||||
| 34 | 958874 | 9.30 | 11.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 953155 | |||
| Vite per filettatura D4X16 | ||||
| 36 | 954004 | 1.04 | 1.27 | |
| Ventola di aspirazione polvere | ||||
| 37 | 953053 | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 953156 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 953157 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39A | 322589 | |||
| Vite per macchina M4x25 (10 pezzi) | ||||
| 40 | 949223 | 1.05 | 1.28 | |
| Vite filettante (con rondella sp.) D4x20 | ||||
| 41 | 956384 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 953158 | |||
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 43 | 949216 | 1.05 | 1.28 | |
| Tendicinghia | ||||
| 44A | 953159 | 34.51 | 42.11 | |
| Tendicinghia | ||||
| 44B | 953182 | 40.84 | 49.82 | |
| Rullo di tensione | ||||
| 45 | 953160 | 16.36 | 19.96 | |
| RONDINA | ||||
| 46 | 953161 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 47 | 953162 | 4.50 | 5.49 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 48 | 939540 | 1.95 | 2.38 | |
| Molla | ||||
| 49 | 953163 | 1.05 | 1.28 | |
| Cavo | ||||
| 50 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 50 | 500447Z | 6.60 | 8.05 | |
| Non più disponibile, nessuna sostituzione | ||||
| 50A | 500435Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 50B | 500455Z | |||
| Armatura del cavo D10.7 | ||||
| 51 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 51 | 958049 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 52 | 937631 | 1.04 | 1.27 | |
| Interruttore (vecchio 956632) | ||||
| 54 | 931573 | 40.43 | 49.32 | |
| Interruttore | ||||
| 54 | 953178 | 37.95 | 46.30 | |
| Interruttore (vecchio 956632H) | ||||
| 54A | 956632 | 16.64 | 20.30 | |
| VITE C M4X35 | ||||
| 55 | 954017 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 956614 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 960283Z | |||
| Condensatore (vecchio 930030/991313) | ||||
| 57A | 994273 | 4.29 | 5.23 | |
| Interruttore scorrevole | ||||
| 58 | 953171 | 10.05 | 12.26 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 59 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 60 | 959141 | 3.75 | 4.58 | |
| Terminali di cavo (10 pezzi) | ||||
| 61 | 959144 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 959145 | |||
| Coperchio della maniglia (vecchio 953164) | ||||
| 63 | 953186 | 10.95 | 13.36 | |
| Vite di regolazione | ||||
| 64A | 319258 | 3.30 | 4.03 | |
| Molla | ||||
| 65 | 953071 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 953165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 953166 | |||
| Spazzola di carbone (1 paio) | ||||
| 68 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 69 | 961781 | 2.55 | 3.11 | |
| Cappuccio della spazzola | ||||
| 69 | 945161 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 957561 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 939731 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 939732 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 939733 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 939734 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 939735 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 942944 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 949440 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79A | 953078 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79B | 322592 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79C | 323011 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 953169 | |||
| Morsetto | ||||
| 81 | 938307 | 2.13 | 2.59 | |
| Manicotto filettato per cavo | ||||
| 82 | 981373 | 1.05 | 1.28 | |
| CUSCINETTO | ||||
| 84 | 953175 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 949509 | |||
| Rondella | ||||
| 87 | 944516 | 1.04 | 1.27 | |
| Coperchio dell'interruttore | ||||
| 90 | 971792 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 91 | 956636 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 953181 | |||
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 94 | 987201 | 1.05 | 1.28 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 95 | 953184 | 10.95 | 13.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 960282Z | |||
| Scheda di contatto | ||||
| 97 | 938108 | 1.20 | 1.46 | |
| Morsetto di Connessione | ||||
| 98 | 980063 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 322596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 322597 | |||
| Vite per foratura D4x20 con flangia (nero) | ||||
| 101 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 939736 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 939737 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 939738 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 939739 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 939740 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 939741 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 939742 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 939743 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 939744 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 939745 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 939746 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 939747 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 939748 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 939749 | |||
