Qui troverai tutte le parti e i disegni disponibili di “Hikoki SAY-150A”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

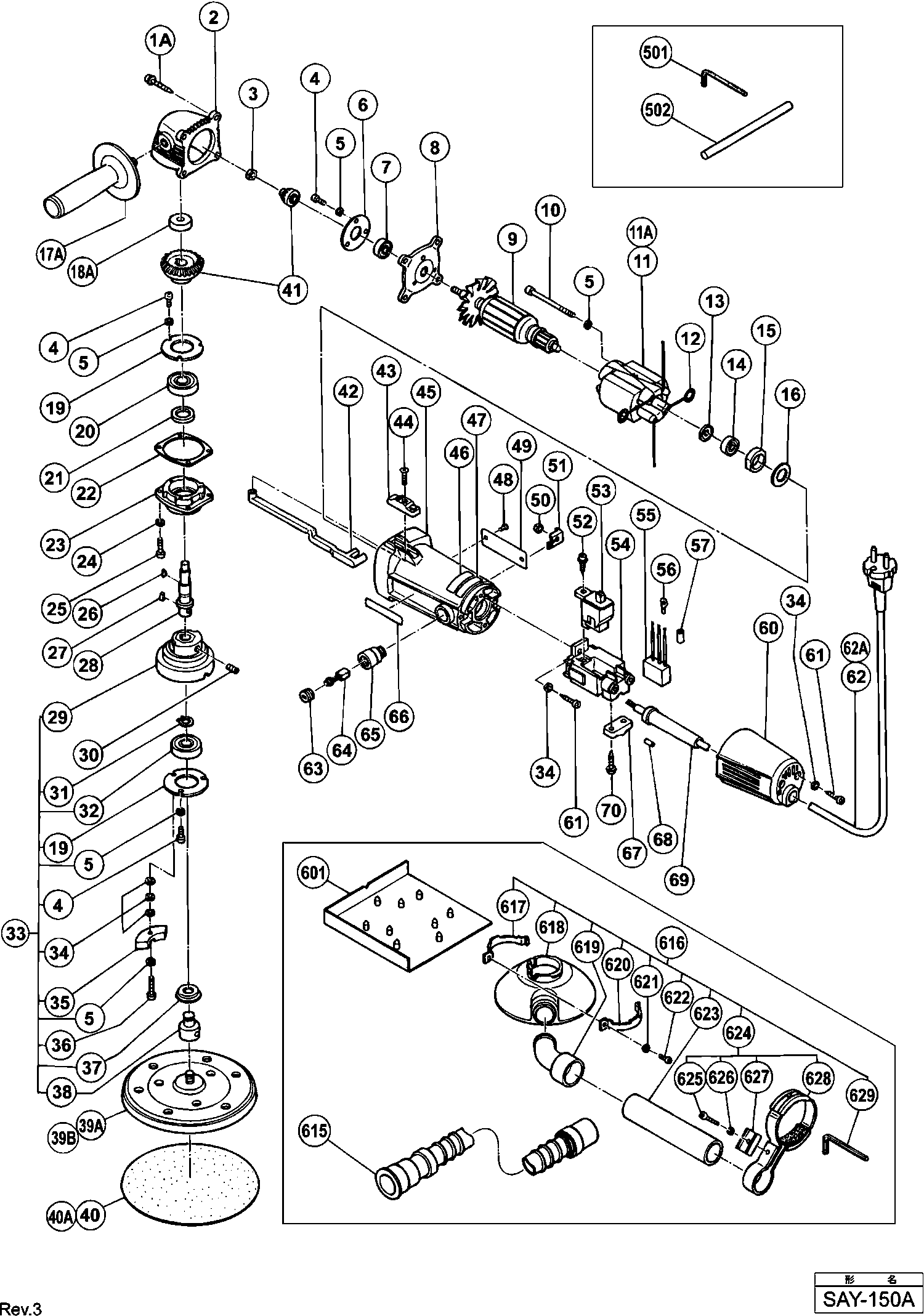

Disegni tecnici di Hikoki SAY-150A
Elenco parti di Hikoki SAY-150A
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1A | 937807 | |||
| Custodia del ingranaggio | ||||
| 2 | 980770 | 14.70 | 17.93 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 3 | 949566 | 1.04 | 1.27 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 4 | 949216 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 5 | 949453 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 937125 | |||
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 7 | 608VVM | 5.70 | 6.95 | |
| Coperchio interno | ||||
| 8 | 937124 | 6.00 | 7.32 | |
| STATORE 230V | ||||
| 9 | 980785E | 84.56 | 103.17 | |
| Armatura 240v | ||||
| 9 | 980785F | 84.56 | 103.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 10 | 930176 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 980783H | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 11A | 980783K | |||
| Punto di contatto Portaspazzola | ||||
| 12 | 930630 | 1.35 | 1.65 | |
| Anello di isolamento | ||||
| 13 | 937706 | 3.15 | 3.84 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 14 | 626VVM | 5.70 | 6.95 | |
| CUSCINETTO | ||||
| 15 | 937810 | 1.95 | 2.38 | |
| Piastra di arresto | ||||
| 16 | 980801 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17A | 956633 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 18A | 935522 | |||
| Piastra di copertura del cuscinetto (a) | ||||
| 19 | 936680 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 20 | 6201VV | 6.45 | 7.87 | |
| Imballaggio Di Feltro | ||||
| 21 | 937135 | 1.04 | 1.27 | |
| Guarnizione | ||||
| 22 | 936682 | 1.05 | 1.28 | |
| Alloggiamento del cuscinetto | ||||
| 23 | 980772 | 12.15 | 14.82 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 24 | 949454 | 1.04 | 1.27 | |
| Vite a Macchina M5X16 (10 Pezzi) | ||||
| 25 | 949239 | 1.05 | 1.28 | |
| CHIAVETTA DI INSERIMENTO 2,5X8 | ||||
| 26 | 940220 | 1.35 | 1.65 | |
| Chiavetta 4x4x8 | ||||
| 27 | 980809 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| 28 | 980806 | 37.95 | 46.30 | |
| Pezzo di connessione dell'asse | ||||
| 29 | 980810 | 43.45 | 53.01 | |
| Vite di regolazione a brugola M6x12 | ||||
| 30 | 980808 | 1.05 | 1.28 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 31 | 939542 | 1.50 | 1.83 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 32 | 6201DD | 6.30 | 7.69 | |
| ECCENTRICO COMPLETO | ||||
| 33 | 980807 | 81.40 | 99.31 | |
| Anello M4 (10 pezzi) | ||||
| 34 | 949423 | 1.05 | 1.28 | |
| Peso (a) | ||||
| 35 | 980777 | 15.40 | 18.79 | |
| Vite per macchina M4x20 (10 pezzi) | ||||
| 36 | 949221 | 1.05 | 1.28 | |
| CAPPUCCIO ANTI-POLVERE | ||||
| 37 | 980775 | 1.05 | 1.28 | |
| Piastra di base | ||||
| 38 | 980776 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39A | 980780 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39B | 985684 | |||
| INGRANAGGIO | ||||
| 41 | 937733 | 61.33 | 74.82 | |
| Tirante DF 700 | ||||
| 42 | 937809 | 3.30 | 4.03 | |
| Cursore dell'interruttore | ||||
| 43 | 937808 | 3.30 | 4.03 | |
| Vite Hd M3x10 (10 pezzi) | ||||
| 44 | 949317 | 1.05 | 1.28 | |
| ALLOGGIAMENTO | ||||
| 45 | 937800 | 19.39 | 23.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 932642 | |||
| Dado M4 (10 Pezzi) | ||||
| 50 | 949554 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 937802 | |||
| Vite D4x12 | ||||
| 52 | 982034 | 1.04 | 1.27 | |
| Interruttore | ||||
| 53 | 980778 | 14.93 | 18.21 | |
| Porta Interruttore | ||||
| 54 | 937811 | 5.85 | 7.14 | |
| Terminali di cavo (10 pezzi) | ||||
| 56 | 959144 | 3.00 | 3.66 | |
| COPERTURA POSTERIORE | ||||
| 60 | 937812 | 6.36 | 7.76 | |
| Vite per filettatura D4X16 | ||||
| 61 | 954004 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 500439Z | |||
| Coperchio della spazzola di carbone (vecchio 96006 | ||||
| 63 | 937847 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 64 | 999021 | |||
| Portaspazzole di Carbone | ||||
| 65 | 937846 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 957561 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 67 | 937631 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 68 | 981373 | 1.05 | 1.28 | |
| Pressacavo D8.2 | ||||
| 69 | 930487 | 2.25 | 2.74 | |
| Protezione cavo D10.2 (vecchio 930354) | ||||
| 69 | 980193 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 980781 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 980803Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 980804 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 980802Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 980790 | |||
| Coperchio antipolvere | ||||
| 618 | 980788 | 9.75 | 11.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 980793 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 980791 | |||
| Rondella di molla M4 (10 pezzi) | ||||
| 621 | 949453 | 1.05 | 1.28 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 622 | 949216 | 1.05 | 1.28 | |
| Tubo CS 50 EBG | ||||
| 623 | 980789 | 4.65 | 5.67 | |
| Montaggio Del Tubo | ||||
| 624 | 980794 | 14.99 | 18.28 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 625 | 949241 | 1.35 | 1.65 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 626 | 949454 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 980796 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 980795 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 944458 | |||
