Qui troverai tutte le parti e i disegni disponibili di “Hikoki RP3608DBW4Z”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

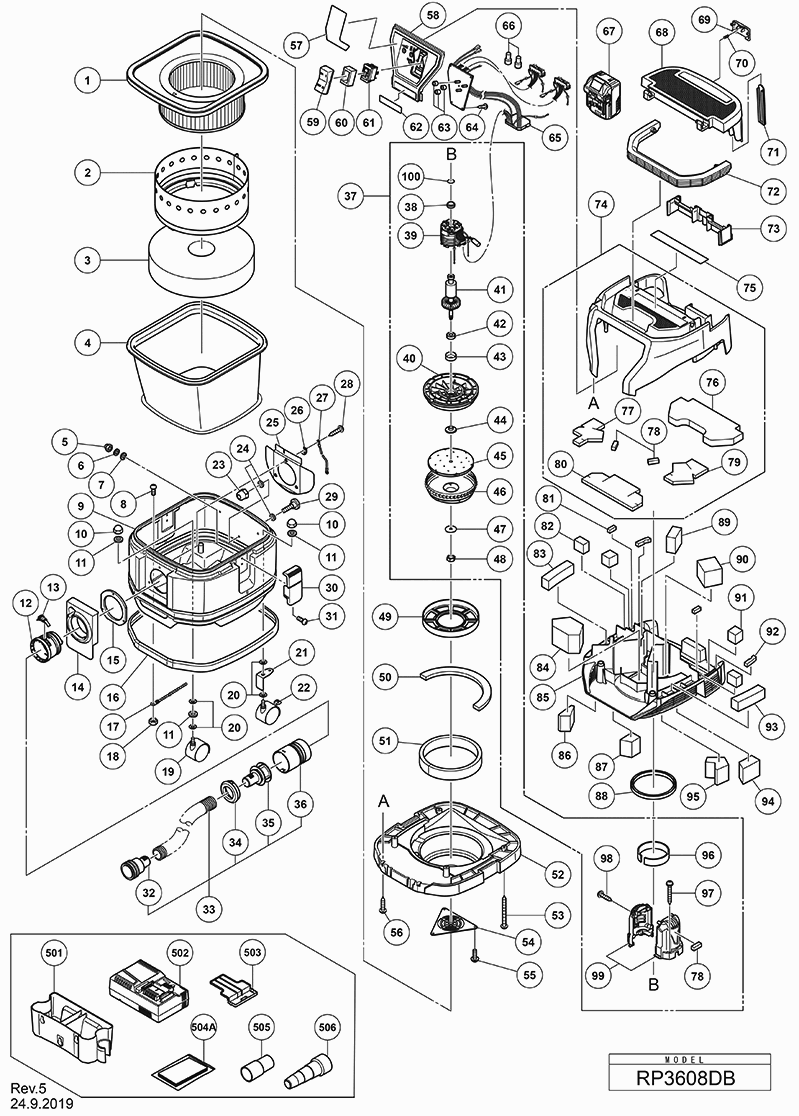

Disegni tecnici di Hikoki RP3608DBW4Z
Elenco parti di Hikoki RP3608DBW4Z
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| FILTRO PER POLVERE 8-15L | ||||
| 1 | 337460 | 43.73 | 53.34 | |
| FILTRO IN TESSUTO | ||||
| 2 | 337462 | 6.60 | 8.05 | |
| AMMORTIZZATORE DEL FILTRO | ||||
| 3 | 337463 | 8.25 | 10.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 337465 | |||
| Dado a Cappuccio Esagonale M4 | ||||
| 5 | 311839 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 6 | 949453 | 1.05 | 1.28 | |
| Anello M4 (10 pezzi) | ||||
| 7 | 949423 | 1.05 | 1.28 | |
| Vite per macchina M4x14 (10 pezzi) | ||||
| 8 | 949218 | 1.05 | 1.28 | |
| MONTAGGIO DEL SERBATOIO (8L) | ||||
| 9 | 373591 | 71.50 | 87.23 | |
| Dado a cappuccio M8 | ||||
| 10 | 975597 | 1.05 | 1.28 | |
| Rondella M8 (10 Pezzi) | ||||
| 11 | 949433 | 1.05 | 1.28 | |
| Raccordo per tubo | ||||
| 12 | 337451 | 5.55 | 6.77 | |
| Fermo tubo | ||||
| 13 | 321014 | 1.65 | 2.01 | |
| Coperchio frontale | ||||
| 14 | 337449 | 2.10 | 2.56 | |
| Sigillo | ||||
| 15 | 339182 | 2.40 | 2.93 | |
| Paraurti (a) | ||||
| 16 | 337446 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 329872 | |||
| Dado M4 (10 Pezzi) | ||||
| 18 | 949554 | 1.05 | 1.28 | |
| Ruota pivotante D50 | ||||
| 19 | 337438 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 338453 | |||
| SUPPORTO PER RUOTE | ||||
| 21 | 338454 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 337439 | |||
| DADO SPECIALE | ||||
| 23 | 373590 | 2.70 | 3.29 | |
| Rondella (1) | ||||
| 24 | 374772 | 1.04 | 1.27 | |
| Guida Poli (a) | ||||
| 25 | 337452 | 1.65 | 2.01 | |
| Piastra di terra | ||||
| 26 | 337454 | 1.04 | 1.27 | |
| Filo interno Per Modello (i) | ||||
| 27 | 329183 | 3.15 | 3.84 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 28 | 307028 | 1.05 | 1.28 | |
| BULLONE SPECIALE | ||||
| 29 | 373589 | 1.80 | 2.20 | |
| Staffa di serraggio | ||||
| 30 | 337455 | 4.80 | 5.86 | |
| Vite per macchina M4x16 (10 pezzi) | ||||
| 31 | 949219 | 1.20 | 1.46 | |
| MANICOTTO (B) ID28 | ||||
| 32 | 338478 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 374775 | |||
| ANELLO CLIC (PER D28) | ||||
| 34 | 337515 | 1.05 | 1.28 | |
| ANELLO DI VITE (ID 28) | ||||
| 35 | 337514 | 1.05 | 1.28 | |
| Manicotto (A) ID38 | ||||
| 36 | 374776 | 1.20 | 1.46 | |
| Assemblaggio del motore incl.49,50 | ||||
| 37 | 373569 | 121.55 | 148.29 | |
| Anello di gomma (1) | ||||
| 38 | 338928 | 1.04 | 1.27 | |
| STATOR FET PCB | ||||
| 39 | 341051 | 56.10 | 68.44 | |
| BASE DEL VENTILATORE | ||||
| 40 | 373573 | 7.20 | 8.78 | |
| ROTATORE | ||||
| 41 | 361091 | 43.31 | 52.84 | |
| Cuscinetto a sfere 608vv | ||||
| 42 | 333945 | 1.80 | 2.20 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 43 | 339180 | 1.04 | 1.27 | |
| Rondella flangiata | ||||
| 44 | 339174 | 1.05 | 1.28 | |
| VENTILATORE | ||||
| 45 | 339166 | 3.00 | 3.66 | |
| CUSTODIA | ||||
| 46 | 339177 | 3.00 | 3.66 | |
| RONDELLA SPECIALE | ||||
| 47 | 339178 | 1.04 | 1.27 | |
| DADO BLOCCO M8 | ||||
| 48 | 339175 | 1.04 | 1.27 | |
| Anello di Sostegno (b) Dal 4.2012 | ||||
| 49 | 334977 | 13.75 | 16.78 | |
| Filtro silenzioso (H) | ||||
| 50 | 374771 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 337475 | |||
| ASSEMBLIA DI BASE DEL MOTORE | ||||
| 52 | 373897 | 22.55 | 27.51 | |
| Vite filettante (con flangia) D4x45 (nero) | ||||
| 53 | 301815 | 1.05 | 1.28 | |
| PIASTRA DI PROTEZIONE | ||||
| 54 | 338484 | 1.20 | 1.46 | |
| Vite (Cravatta di plastica) D4x16 | ||||
| 55 | 994810 | 1.05 | 1.28 | |
| FOGLIO DI PANNELLO (D) | ||||
| 57 | 373902 | 4.80 | 5.86 | |
| Porta interruttore | ||||
| 58 | 373901 | 24.34 | 29.69 | |
| COPERTURA DELL'INTERRUTTORE | ||||
| 59 | 373576 | 1.04 | 1.27 | |
| IMBALLAGGIO DELL'INTERRUTTORE | ||||
| 60 | 373578 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 61 | 373577 | 13.80 | 16.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 370077 | |||
| VITE DI TAGLIO D3X12 (CON FLANGIA) | ||||
| 64 | 372288 | 1.20 | 1.46 | |
| ASSEMBLAGGIO PRINCIPALE DEL CONTROLLER | ||||
| 65 | 373895 | 168.16 | 205.16 | |
| Connettore A Spina | ||||
| 66 | 374773 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 371750 | |||
| PROTEZIONE BATTERIA ASS'Y | ||||
| 68 | 373572 | 20.76 | 25.33 | |
| LEVA DI SERRAGGIO (A) | ||||
| 69 | 373613 | 1.04 | 1.27 | |
| MOLLA DI SERRAGGIO | ||||
| 70 | 373610 | 1.04 | 1.27 | |
| COPRI CAVO | ||||
| 71 | 373607 | 1.20 | 1.46 | |
| MANICO | ||||
| 72 | 373604 | 6.45 | 7.87 | |
| SUPPORTO DEL TERMINALE DELLA BATTERIA | ||||
| 73 | 373605 | 3.30 | 4.03 | |
| ASSEMBLAGGIO DEL COPERCHIO TESTA | ||||
| 74 | 373896 | 21.59 | 26.34 | |
| Imballo del coperchio della testa (A) | ||||
| 76 | 373898 | 2.25 | 2.74 | |
| IMBALLO DI COPRITESTA (C) | ||||
| 77 | 373602 | 1.04 | 1.27 | |
| IMBALLO DI COPRITESTA (D) | ||||
| 78 | 373603 | 1.04 | 1.27 | |
| IMBALLO DI COPRITESTA (C) NUOVO | ||||
| 79 | 373601 | 1.05 | 1.28 | |
| IMBALLAGGIO DELLA COPERTURA DELLA TESTA (B) NUOVO | ||||
| 80 | 373600 | 1.35 | 1.65 | |
| Filtro silenzioso (d) | ||||
| 81 | 373619 | 1.20 | 1.46 | |
| FILTRO SILENZIOSO (C) | ||||
| 82 | 373616 | 1.04 | 1.27 | |
| FILTRO SILENZIOSO (B) | ||||
| 83 | 373615 | 1.04 | 1.27 | |
| FILTRO SILENZIOSO (L) | ||||
| 84 | 373626 | 1.20 | 1.46 | |
| Copertura Del Motore (1) | ||||
| 85 | 373597 | 17.60 | 21.47 | |
| FILTRO SILENZIOSO (F) NUOVO | ||||
| 86 | 373623 | 1.04 | 1.27 | |
| Filtro silenzioso (e) | ||||
| 87 | 373621 | 1.04 | 1.27 | |
| IMBALLO DEL MOTORE (A) | ||||
| 88 | 373596 | 3.45 | 4.21 | |
| FILTRO SILENZIOSO (J) | ||||
| 89 | 373625 | 1.04 | 1.27 | |
| FILTRO SILENZIOSO (M) | ||||
| 90 | 373624 | 1.04 | 1.27 | |
| FILTRO SILENZIOSO (C) | ||||
| 91 | 373617 | 1.04 | 1.27 | |
| Filtro silenzioso (d) | ||||
| 92 | 373618 | 1.04 | 1.27 | |
| FILTRO SILENZIOSO (A) | ||||
| 93 | 373614 | 1.04 | 1.27 | |
| Filtro silenzioso (e) | ||||
| 94 | 373620 | 1.04 | 1.27 | |
| FILTRO SILENZIOSO (F) | ||||
| 95 | 373622 | 1.04 | 1.27 | |
| IMBALLAGGIO CASA (A) | ||||
| 96 | 373570 | 1.04 | 1.27 | |
| Vite di taraudage (con flangia) D4x35 (nero) | ||||
| 97 | 303694 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 98 | 301653 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 99 | 338902 | 6.30 | 7.69 | |
| Rondella | ||||
| 100 | 372734 | 1.04 | 1.27 | |
| PORTAUTENSILI | ||||
| 501 | 373588 | 9.30 | 11.35 | |
| Cappuccio di protezione per batteria | ||||
| 503 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 375679 | |||
| RIDUZIONE (A) | ||||
| 505 | 337524 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 337527 | |||
