Qui troverai tutte le parti e i disegni disponibili del 'Hikoki RB24E'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

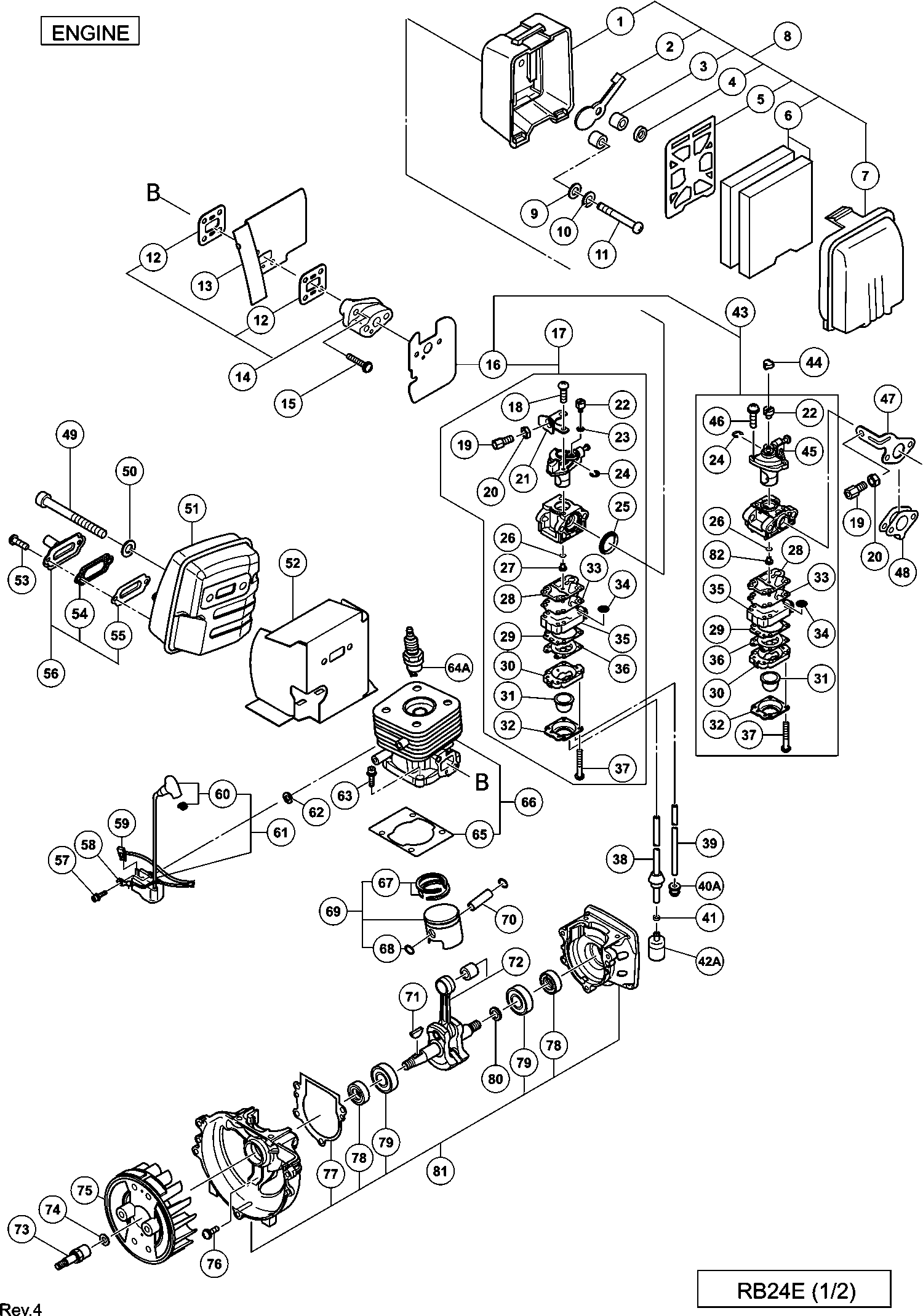

Disegno tecnico del modello Hikoki RB24E
Elenco parti di ricambio del modello Hikoki RB24E
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Corpo del Pulitore dell'Aria | ||||
| 1 | 6684856 | 14.85 | 18.12 | |
| Valvola del Collettore (vecchio 493-06590-20) | ||||
| 2 | 6684857 | 10.23 | 12.47 | |
| Collare (vecchio 470-0602k-20) | ||||
| 3 | 6684858 | 4.29 | 5.23 | |
| Distanziale (vecchio 453-0602k-20) | ||||
| 4 | 6684859 | 2.15 | 2.62 | |
| Pannello di Controllo di Soffiatura (vecchio 476-0 | ||||
| 5 | 6684860 | 4.29 | 5.23 | |
| Spugna per la pulizia (vecchio 446-0634c-20) | ||||
| 6 | 6684861 | 9.40 | 11.47 | |
| Cappuccio pulitore (vecchio 424-06590-20) | ||||
| 7 | 6684862 | 4.29 | 5.23 | |
| Air Cleaner Ass'y (vecchio 410-06590-91) | ||||
| 8 | 6684863 | 19.96 | 24.35 | |
| Rondella (vecchio 992-10050-012) | ||||
| 9 | 6684662 | 2.15 | 2.62 | |
| Rondella 5 (vecchio 992-00050-011) | ||||
| 10 | 6684864 | 2.15 | 2.62 | |
| Vite M5x60 (vecchio 990-11050-602) | ||||
| 11 | 6684660 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 6684865 | |||
| Piastra di partizione (vecchio 132-07550-20) | ||||
| 13 | 6684866 | 4.29 | 5.23 | |
| Set di Isolanti (vecchio 404-07550-90) | ||||
| 14 | 6684867 | 11.55 | 14.09 | |
| Vite con foro esagonale 5x25/ws (vecchio 994-64050 | ||||
| 15 | 6684617 | 2.15 | 2.62 | |
| Guarnizione del Carburatore (vecchio 402-07550-20) | ||||
| 16 | 6684868 | 3.90 | 4.76 | |
| Set carburatore | ||||
| 17 | 6684869 | 80.71 | 98.47 | |
| Vite di Regolazione Dell'Acceleratore (vecchio 514 | ||||
| 18 | 6684870 | 2.15 | 2.62 | |
| Regolatore di Cavo (vecchio 614-25137-20) | ||||
| 19 | 6684871 | 4.29 | 5.23 | |
| Dado di Blocco M6 (vecchio 991-01060-013) | ||||
| 20 | 6684872 | 2.15 | 2.62 | |
| Regolatore del cavo (vecchio 544-25164-20) | ||||
| 21 | 6684873 | 6.44 | 7.85 | |
| Snodo (vecchio 539-25120-20) | ||||
| 22 | 6684697 | 6.44 | 7.85 | |
| Rondella (vecchia 549-25165-20) | ||||
| 23 | 6684874 | 2.15 | 2.62 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 24 | 6684696 | 2.15 | 2.62 | |
| Guarnizione del Pulitore (vecchia 431-0634c-20) | ||||
| 25 | 6684875 | 4.29 | 5.23 | |
| O-RING (vecchio 550-25100-20) | ||||
| 26 | 6684695 | 4.29 | 5.23 | |
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 6684876 | |||
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 28 | 6684692 | 29.19 | 35.61 | |
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 29 | 6684691 | 8.58 | 10.46 | |
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 30 | 6684687 | 16.34 | 19.93 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 31 | 6684689 | 6.44 | 7.85 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 32 | 6684688 | 8.58 | 10.46 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 33 | 6684693 | 8.58 | 10.46 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 34 | 6684700 | 4.29 | 5.23 | |
| Corpo pompa comp. (vecchio 575-25153-80) | ||||
| 35 | 6684879 | 62.16 | 75.84 | |
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 36 | 6684690 | 18.00 | 21.96 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 37 | 6684699 | 2.15 | 2.62 | |
| Tubo del carburante Ass'y (vecchio 223-0097a-90) | ||||
| 38 | 6684618 | 4.29 | 5.23 | |
| Tubo del carburante 3x5x80 (vecchio 700-03005-08) | ||||
| 39 | 6684880 | 2.15 | 2.62 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 40A | 6697846 | 1.04 | 1.27 | |
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 41 | 6684619 | 2.15 | 2.62 | |
| Filtro della pompa | ||||
| 42A | 6600351 | 2.70 | 3.29 | |
| Set carburatore | ||||
| 43 | 6684882 | 70.33 | 85.80 | |
| Set carburatore | ||||
| 43 | 6684881 | 66.40 | 81.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 6684628 | |||
| Valvola a farfalla comp. (vecchio 488-25145-80) | ||||
| 45 | 6684883 | 18.75 | 22.88 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 46 | 6684698 | 4.29 | 5.23 | |
| Piastra del set di cavi (vecchio 878-07550-20) | ||||
| 47 | 6684884 | 1.15 | 1.40 | |
| Guarnizione pulitore (vecchio 431-07550-20) | ||||
| 48 | 6684885 | 1.15 | 1.40 | |
| Dado esagonale forato M6x55 (vecchio 990-51060-553 | ||||
| 49 | 6684638 | 2.15 | 2.62 | |
| Rondella | ||||
| 50 | 6684639 | 2.15 | 2.62 | |
| Marmitta Comp. (vecchio 706-07550-80) | ||||
| 51 | 6684886 | 77.69 | 94.78 | |
| Marmitta Comp. (vecchio 706-07552-80) | ||||
| 51 | 6684887 | 16.94 | 20.66 | |
| Isolante (vecchio 133-07550-20) | ||||
| 52 | 6684888 | 19.96 | 24.35 | |
| Vite M4x8/ws (vecchio 994-36040-081) | ||||
| 53 | 6684651 | 2.15 | 2.62 | |
| Arresto di scintilla (vecchio 732-07550-20) | ||||
| 54 | 6684889 | 4.29 | 5.23 | |
| Guarnizione Speciale per Marmitta (vecchio 751-075 | ||||
| 55 | 6684890 | 1.95 | 2.38 | |
| Set tubo di scarico (vecchio 734-07550-90) | ||||
| 56 | 6684891 | 8.58 | 10.46 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 57 | 6684599 | 2.15 | 2.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 58 | 6684892 | |||
| Cordone di arresto 145l (vecchio 178-07550-80) | ||||
| 59 | 6684893 | 2.15 | 2.62 | |
| Montaggio del cappuccio della spina (vecchio 157-0 | ||||
| 60 | 6684894 | 8.58 | 10.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 6684895 | |||
| Rondella (vecchio 182-0186a-20) | ||||
| 62 | 6684600 | 2.15 | 2.62 | |
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 63 | 6684586 | 2.15 | 2.62 | |
| Candela Bmr7a | ||||
| 64A | 6699316 | 8.91 | 10.87 | |
| Guarnizione del cilindro (vecchio 017-07350-20) | ||||
| 65 | 6684896 | 2.15 | 2.62 | |
| Set cilindro (vecchio 001-07600-90) | ||||
| 66 | 6684897 | 77.74 | 94.84 | |
| Anello del pistone (vecchio 041-01601-20) | ||||
| 67 | 6684588 | 8.58 | 10.46 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 68 | 6684590 | 2.15 | 2.62 | |
| Set di pistoni (vecchio 030-07500-90) | ||||
| 69 | 6684898 | 34.19 | 41.71 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 70 | 6684591 | 4.29 | 5.23 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 71 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 6684900 | |||
| Rondella M8 (vecchio 992-01080-011) | ||||
| 74 | 6684611 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 6684902 | |||
| Vite a testa esagonale M5x16/s (vecchio 994-61050- | ||||
| 76 | 6684903 | 2.15 | 2.62 | |
| Guarnizione del carter (vecchio 090-07350-22) | ||||
| 77 | 6684904 | 2.15 | 2.62 | |
| Guarnizione dell'olio | ||||
| 78 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 79 | 6684608 | 3.80 | 4.64 | |
| Calza dell'albero dell'ingranaggio 0.20 (vecchio 3 | ||||
| 80 | 6684604 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.30 (vecchio 3 | ||||
| 80 | 6684605 | 2.15 | 2.62 | |
| Carter del montaggio (vecchio 072-03045-94) | ||||
| 81 | 6684905 | 54.45 | 66.43 | |
| Getto Principale #39 (vecchio 599-2000w-39) Nuovo | ||||
| 82 | 6684878 | 4.45 | 5.43 | |
| Getto Principale #37 (vecchio 599-2000w-37) | ||||
| 82 | 6684877 | 3.30 | 4.03 | |
| Tubo a testa di ventola (vecchio 273-31870-20) | ||||
| 121 | 6684906 | 18.75 | 22.88 | |
| Tubo dritto (vecchio 269-31870-20) | ||||
| 122 | 6684907 | 15.58 | 19.00 | |
| Cavo dell'acceleratore 235+92 (vecchio 885-31870-8 | ||||
| 123 | 6684908 | 6.44 | 7.85 | |
| Cavo dell'acceleratore 245+93 (vecchio 885-31873-8 | ||||
| 123 | 6684909 | 3.30 | 4.03 | |
| Leva dell'acceleratore (vecchio 013-31870-20) | ||||
| 124 | 6684910 | 2.15 | 2.62 | |
| Interruttore di arresto Comp. (vecchio 170-31870-8 | ||||
| 125 | 6684911 | 11.55 | 14.09 | |
| Foglio di protezione (vecchio 459-31870-20) | ||||
| 126 | 6684912 | 2.15 | 2.62 | |
| Vite 3x10 (vecchio 994-31030-101) | ||||
| 127 | 6684913 | 2.15 | 2.62 | |
| Tasto di stop (rosso) | ||||
| 128A | 6698995 | 1.04 | 1.27 | |
| Marchio di interruttore di arresto (vecchio 925-31 | ||||
| 129 | 6684915 | 3.90 | 4.76 | |
| Protettore di silenziatore (vecchio 738-31870-20) | ||||
| 130 | 6684916 | 28.44 | 34.69 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 131 | 302089 | 1.05 | 1.28 | |
| Vite da macchina (con rondelle) M5x25 | ||||
| 132 | 317751 | 2.70 | 3.29 | |
| Leva di crociera (old 249-31870-20) | ||||
| 133 | 6684917 | 2.15 | 2.62 | |
| Anello M5 (old 992-01050-061) | ||||
| 134 | 6684918 | 2.15 | 2.62 | |
| Dado in nylon M5 | ||||
| 135 | 305491 | 1.65 | 2.01 | |
| Morsetto | ||||
| 136 | 938307 | 2.13 | 2.59 | |
| Maniglia di supporto (old 424-31870-20) | ||||
| 137 | 6684919 | 10.23 | 12.47 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 138 | 302089 | 1.05 | 1.28 | |
| Bullone di regolazione della copertura (old 450-31 | ||||
| 139 | 6684920 | 8.58 | 10.46 | |
| Rete di protezione (old 050-31870-20) | ||||
| 140 | 6684921 | 15.58 | 19.00 | |
| Interruttore Micro (vecchio 509-31874-90) | ||||
| 141 | 6684922 | 13.70 | 16.71 | |
| Cassa a voluta (vecchio 052-31870-21/6684923) | ||||
| 142A | 6696390 | 51.84 | 63.24 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 143 | 949566 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 145 | 6684924 | |||
| VENTILATORE | ||||
| 146 | 6684925 | 14.19 | 17.31 | |
| Rondella | ||||
| 147 | 6684926 | 1.95 | 2.38 | |
| Non più disponibile, nessuna sostituzione | ||||
| 148 | 6684927 | |||
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 149 | 302089 | 1.05 | 1.28 | |
| Anello M5 (old 992-01050-061) | ||||
| 150 | 6684918 | 2.15 | 2.62 | |
| Insieme della Molla di Copertura (vecchio 513-3187 | ||||
| 151 | 6684928 | 20.73 | 25.28 | |
| Coperchio dell'Interruttore (vecchio 511-31870-20) | ||||
| 152 | 6684929 | 2.15 | 2.62 | |
| Molla (vecchio 790-31870-20) | ||||
| 153 | 6684930 | 2.15 | 2.62 | |
| Perno (vecchio 0a53-31870-20) | ||||
| 154 | 6684931 | 8.58 | 10.46 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 155 | 302089 | 1.05 | 1.28 | |
| Dado a U M8 (vecchio 991-74080-010) | ||||
| 156 | 6684932 | 2.15 | 2.62 | |
| Trituratore (vecchio 128-31870-20) | ||||
| 157 | 6684933 | 9.30 | 11.35 | |
| Vite con foro esagonale M5x35 (vecchio 990-51050-3 | ||||
| 158 | 6684934 | 2.15 | 2.62 | |
| Anello 5 (vecchio 992-10050-062) | ||||
| 159 | 6684834 | 2.15 | 2.62 | |
| Cassa del ventilatore A (vecchio 009-31870-91/6684 | ||||
| 160 | 6696392 | 47.85 | 58.38 | |
| Non più disponibile, nessuna sostituzione | ||||
| 161A | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 162A | 6698732 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 164 | 6684936 | |||
| Puleggia di avviamento (vecchio 798-03045-20) | ||||
| 181 | 6684937 | 6.44 | 7.85 | |
| Corpo dello starter a strappo (vecchio 762-03045-9 | ||||
| 182 | 6684938 | 23.45 | 28.61 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 183 | 6684679 | 2.15 | 2.62 | |
| Puleggia di sostegno (vecchio 771-03045-20) | ||||
| 184 | 6684939 | 2.15 | 2.62 | |
| Braccio oscillante (vecchio 777-03045-20) | ||||
| 185 | 6684940 | 2.15 | 2.62 | |
| Bobina della corda di avviamento (vecchio 774-0304 | ||||
| 186 | 6684941 | 6.44 | 7.85 | |
| Molla di rinvio (vecchio 779-03045-20) | ||||
| 187 | 6684942 | 9.40 | 11.47 | |
| Corda 3.0x800 (vecchio 783-03045-20) | ||||
| 188 | 6684943 | 4.29 | 5.23 | |
| Corpo di avviamento a strappo Comp. (vecchio 772-0 | ||||
| 189 | 6684944 | 17.24 | 21.03 | |
| Maniglia di avviamento | ||||
| 190 | 6684680 | 2.15 | 2.62 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 191 | 6684682 | 2.15 | 2.62 | |
| Marchio di partenza (hitachi) (vecchio 915-07554-2 | ||||
| 192 | 6684945 | 4.29 | 5.23 | |
| Puleggia di avviamento | ||||
| 193A | 6696471 | 5.10 | 6.22 | |
| Corpo di Avviamento a Strappo Assemblato | ||||
| 194 | 6696572 | 10.20 | 12.44 | |
| Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
| 195 | 6693633 | 1.15 | 1.40 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 197 | 6684675 | 11.55 | 14.09 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 198 | 6693168 | 2.31 | 2.82 | |
| Maniglia di avviamento | ||||
| 200 | 6693227 | 3.30 | 4.03 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 201 | 6684681 | 13.20 | 16.10 | |
| Conjunto di avviamento a strappo (vecchio 762-0735 | ||||
| 202A | 6692993 | 24.20 | 29.52 | |
| PIASTRA CAMMA | ||||
| 203A | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 204 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 205A | 6699997 | 8.41 | 10.26 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 206 | 6684674 | 4.29 | 5.23 | |
| Corpo avviamento a strappo Comp (vecchio 772-0735a | ||||
| 207 | 6693041 | 8.85 | 10.80 | |
| Ass'y di Piastra Camma | ||||
| 209 | 6699691 | 6.10 | 7.44 | |
| Chiave combinata 13x19 Plus (vecchio 829-20000-80) | ||||
| 501 | 6684979 | 4.29 | 5.23 | |
| Tubo di aspirazione (vecchio 279-31870-21) | ||||
| 502 | 6684946 | 31.16 | 38.02 | |
| Tubo curvo (vecchio 270-31870-20) | ||||
| 503 | 6684947 | 10.73 | 13.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 6684948 | |||
| Tubo di aspirazione (vecchio 279-31870-21) | ||||
| 601 | 6684946 | 31.16 | 38.02 | |
| Tubo curvo (vecchio 270-31870-20) | ||||
| 602 | 6684947 | 10.73 | 13.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 6684948 | |||
