Qui troverai tutte le parti e i disegni disponibili del 'Hikoki PR-38E'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

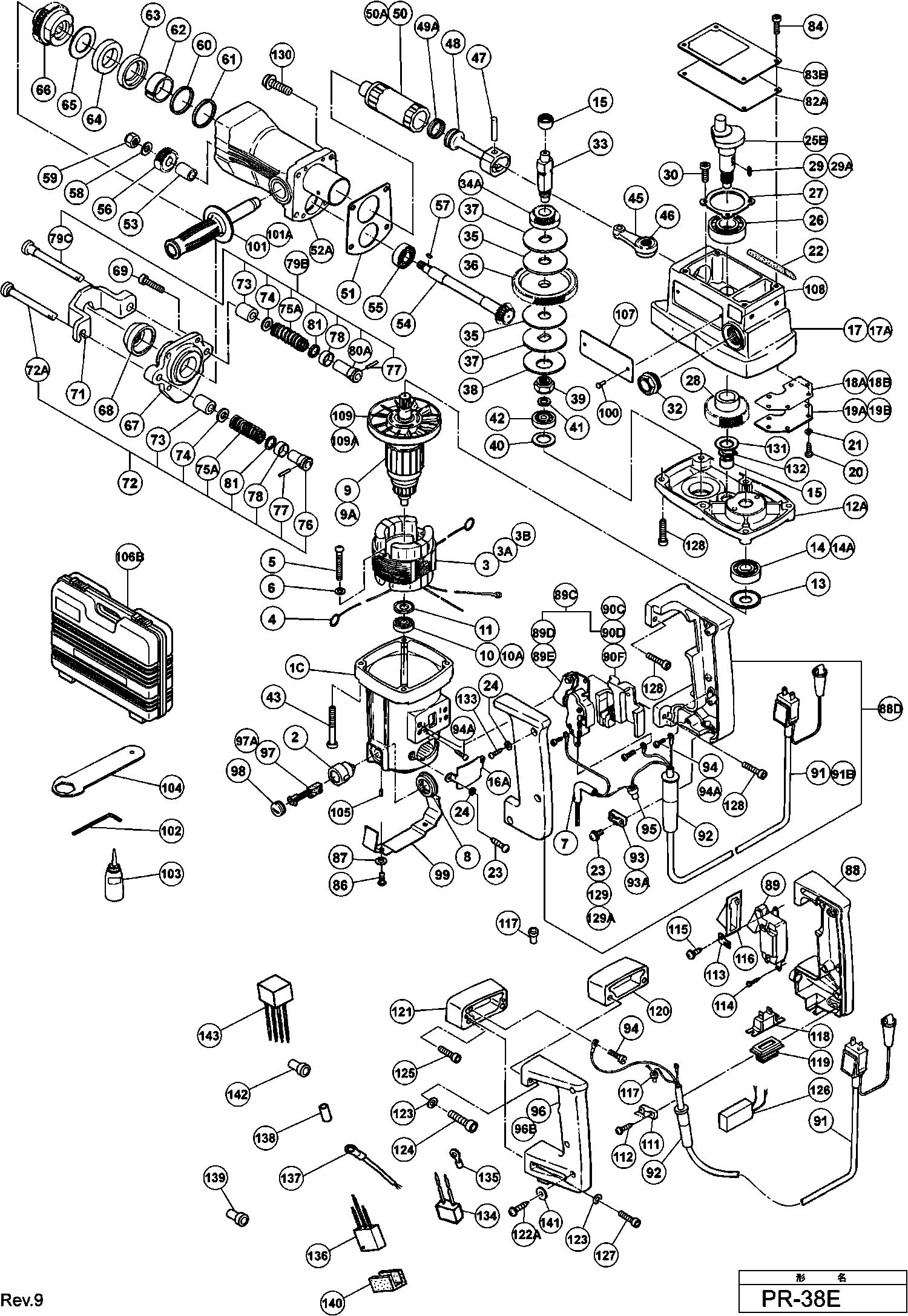

Disegno tecnico del modello Hikoki PR-38E
Elenco parti di ricambio del modello Hikoki PR-38E
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Casing (verde argento metallizzato) Incl.2,10 | ||||
| 1B | 332168 | 48.81 | 59.55 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1C | 332169 | |||
| Portaspazzole di Carbone | ||||
| 2 | 971001 | 6.45 | 7.87 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 3 | 944535E | 46.75 | 57.04 | |
| Assieme stator 240v Includ.103 | ||||
| 3 | 944535F | 46.75 | 57.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3A | 944535L | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3B | 340556G | |||
| Punto di contatto Portaspazzola | ||||
| 4 | 930703 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 949233 | |||
| Rondella di molla M5 (10 pezzi) | ||||
| 6 | 949454 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 956127 | |||
| STATORE 230V | ||||
| 9 | 971052E | 87.59 | 106.86 | |
| Armatura 240v | ||||
| 9 | 971052F | 87.59 | 106.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9A | 360608E | |||
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 10 | 6000VV | 6.15 | 7.50 | |
| Cuscinetto a sfere 6000ddwcmns7l | ||||
| 10A | 6000DW | 4.65 | 5.67 | |
| Rondella | ||||
| 11 | 944433 | 1.65 | 2.01 | |
| Coperchio dell'ingranaggio Ass'y (verde argento me | ||||
| 12A | 332170 | 42.76 | 52.17 | |
| GUARNIZIONE ANTIPOVERE | ||||
| 13 | 971054 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 14 | 6202VV | 7.05 | 8.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14A | 6202DW | |||
| CUSCINETTO A RULLINI | ||||
| 15 | 939299 | 10.65 | 12.99 | |
| Coperchio laterale (verde argento metallico) Dal 7 | ||||
| 16A | 332171 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 971056 | |||
| Custodia dell'albero a gomiti Ass'y (verde argento | ||||
| 17A | 331912 | 182.88 | 223.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18A | 971057 | |||
| Sigillo di copertura (b) | ||||
| 18B | 971098 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19A | 971058 | |||
| Piastra (b) | ||||
| 19B | 971099 | 1.05 | 1.28 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 20 | 949217 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 21 | 949453 | 1.05 | 1.28 | |
| Feltro per olio | ||||
| 22 | 956967 | 1.05 | 1.28 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 23 | 949217 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 24 | 949453 | 1.05 | 1.28 | |
| Albero a gomito Ass'y (vecchio 971164) | ||||
| 25B | 971167 | 43.86 | 53.51 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 26 | 6204DD | 9.00 | 10.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 971060 | |||
| Primo Ingranaggio | ||||
| 28 | 971061 | 32.18 | 39.25 | |
| Chiavetta 3X13 | ||||
| 29 | 932815 | 1.35 | 1.65 | |
| Chiave a piuma 3x3x12 | ||||
| 29A | 937177 | 1.65 | 2.01 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 30 | 949821 | 2.55 | 3.11 | |
| Livello dell'olio | ||||
| 32 | 955011 | 10.95 | 13.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 971062 | |||
| Ingranaggio conico (vecchio 944510) | ||||
| 34A | 998543 | 25.99 | 31.70 | |
| Piastra di frizione | ||||
| 35 | 981941 | 5.55 | 6.77 | |
| Secondo ingranaggio | ||||
| 36 | 971064 | 33.55 | 40.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 956207 | |||
| Molla | ||||
| 38 | 944514 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 944515 | |||
| Rondella | ||||
| 40 | 944525 | 1.05 | 1.28 | |
| Rondella | ||||
| 41 | 944516 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 42 | 629VVM | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 949832 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 956106 | |||
| Cuscinetto a rullini Nsk Aj50 1203 | ||||
| 46 | 980756 | 10.65 | 12.99 | |
| Perno del pistone | ||||
| 47 | 956110 | 1.65 | 2.01 | |
| PISTONE | ||||
| 48 | 971065 | 40.43 | 49.32 | |
| Anello X | ||||
| 49A | 971151 | 2.55 | 3.11 | |
| Colpitore | ||||
| 50 | 956111 | 37.13 | 45.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50A | 322058 | |||
| Imballaggio di tenuta | ||||
| 51 | 971068 | 1.05 | 1.28 | |
| Carter del cilindro Ass'y (verde argentato metalli | ||||
| 52A | 331957 | 158.54 | 193.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 955975 | |||
| ALBERO DI TRASMISSIONE | ||||
| 54 | 956211 | 75.90 | 92.60 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 55 | 6001VV | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 971070 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 932819 | |||
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 58 | 949457 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 944426 | |||
| Rondella del cilindro | ||||
| 60 | 956225 | 1.05 | 1.28 | |
| Anello in uretano | ||||
| 61 | 956224 | 9.30 | 11.35 | |
| Bocca | ||||
| 62 | 971071 | 11.55 | 14.09 | |
| Anello di chiusura lunare | ||||
| 63 | 971072 | 7.05 | 8.60 | |
| Anello di smorzamento | ||||
| 64 | 971073 | 10.65 | 12.99 | |
| Rondella di cuscinetto | ||||
| 65 | 971074 | 1.05 | 1.28 | |
| Ingranaggio Finale | ||||
| 66 | 971075 | 55.41 | 67.60 | |
| Copertura frontale | ||||
| 67 | 971076 | 64.21 | 78.34 | |
| Coperchio antipolvere | ||||
| 68 | 971077 | 1.04 | 1.27 | |
| Vite esagonale incassata M6x25 (10 pezzi) | ||||
| 69 | 949652 | 3.30 | 4.03 | |
| RITENUTORE | ||||
| 71 | 971078 | 35.06 | 42.78 | |
| Asta di ritenuta (a) Ass'y | ||||
| 72 | 971106 | 21.04 | 25.67 | |
| Asta di ritenzione (a) (vecchio 998554) | ||||
| 72A | 971079 | 5.70 | 6.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 971080 | |||
| Rondella di chiusura M8 (10 pezzi) | ||||
| 74 | 949426 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75A | 998558 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 971082 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 971083 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 971084 | |||
| Asta di ritenuta (a) Ass'y | ||||
| 79B | 971107 | 21.18 | 25.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79C | 998557 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 80A | 971082 | |||
| Anello di arresto | ||||
| 81 | 971087 | 1.04 | 1.27 | |
| Sigillo di copertura | ||||
| 82A | 971088 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 83B | 332172 | 5.10 | 6.22 | |
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 84 | 949665 | 2.10 | 2.56 | |
| Vite della macchina M5x8 (10 pezzi) | ||||
| 86 | 949235 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 87 | 949454 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 971146 | |||
| Manico e set di copertura manico | ||||
| 88B | 971168 | 25.71 | 31.37 | |
| Manico Ass'y (a) Verde Argento Metallico Incl.93a | ||||
| 88D | 334511 | 47.03 | 57.37 | |
| Interruttore (tipo a vite 1p) senza blocco | ||||
| 89 | 956433 | 15.54 | 18.96 | |
| Unità di interruttore (tipo a vite 1p) S/o | ||||
| 89C | 971161 | 32.18 | 39.25 | |
| Interruttore (a) (tipo a vite 1p) S/o | ||||
| 89D | 971162 | 26.40 | 32.21 | |
| Interruttore (vecchio 958064z) | ||||
| 89E | 981533Z | 21.04 | 25.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90C | 971163 | |||
| SUPPORTO (A) | ||||
| 90D | 981986Z | 21.45 | 26.17 | |
| Supporto (f) Da 11.1995 | ||||
| 90F | 312408 | 7.05 | 8.60 | |
| Cavo | ||||
| 91 | 930044 | 38.50 | 46.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 91B | 500478Z | |||
| Armatura del cavo D10.7 | ||||
| 92 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 92 | 958049 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 930108 | |||
| MORSETTO DEL CAVO | ||||
| 93A | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 94 | 949292 | |||
| Vite da macchina M4 X 8 | ||||
| 94A | 958523 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 95 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 971147 | |||
| Spazzola di carbone (1 paio) | ||||
| 97 | 999043 | 4.50 | 5.49 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 97A | 999073 | 14.40 | 17.57 | |
| Coperchio della spazzola | ||||
| 98 | 935829 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 971091 | |||
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 100 | 949510 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 944457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 101A | 328656 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 944459 | |||
| Olio lubrificante (120cc) | ||||
| 103 | 931848 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 971109 | |||
| Vite di regolazione esagonale M5x8 | ||||
| 105 | 938477 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106B | 312831 | |||
| Ventola | ||||
| 109 | 971097 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109A | 322059 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 111 | 937631 | 1.04 | 1.27 | |
| Vite rubinetto | ||||
| 112 | 982095 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 956252 | |||
| VITE C M4X35 | ||||
| 114 | 954017 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 930446 | |||
| Coperchio dell'interruttore | ||||
| 116 | 971793 | 3.00 | 3.66 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 117 | 959140 | 3.30 | 4.03 | |
| Interruttore | ||||
| 118 | 953261 | 13.50 | 16.47 | |
| Coperchio dell'interruttore | ||||
| 119 | 971792 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120 | 971128Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 971148 | |||
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 122A | 307028 | 1.05 | 1.28 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 123 | 949425 | 1.05 | 1.28 | |
| Serratura del Sigillo. Vite esagonale M6x50 | ||||
| 124 | 986491 | 1.04 | 1.27 | |
| Vite di Bloccaggio con Testa Esagonale M6x25 | ||||
| 125 | 987707 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 126 | 956613 | |||
| Vite Hd. M6x22 (10 Pezzi) | ||||
| 127 | 949670 | 3.00 | 3.66 | |
| Vite Hd. M6x22 (10 Pezzi) | ||||
| 128 | 949670 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 957147 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 129A | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 130 | 971392 | |||
| Rondella (a) | ||||
| 131 | 983719 | 1.05 | 1.28 | |
| Anello di sicurezza D15 (10 pezzi) | ||||
| 132 | 939544 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 956636 | |||
| Condensatore (vecchio 987178) | ||||
| 134 | 930039 | 1.95 | 2.38 | |
| Terminali di cavo (10 pezzi) | ||||
| 135 | 959144 | 3.00 | 3.66 | |
| Condensatore (vecchio 930030/991313) | ||||
| 136 | 994273 | 4.29 | 5.23 | |
| Condensatore (vecchio 987178) | ||||
| 136 | 930039 | 1.95 | 2.38 | |
| Non più disponibile, nessuna sostituzione | ||||
| 137 | 985289 | |||
| Manicotto filettato per cavo | ||||
| 138 | 981373 | 1.05 | 1.28 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 139 | 959140 | 3.30 | 4.03 | |
| Gomma | ||||
| 140 | 930153 | 1.04 | 1.27 | |
| Rondella M4 (vecchio 949429z) | ||||
| 141 | 949429 | 1.05 | 1.28 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 142 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 328657 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 955994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 955995 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 955996 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 955998 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 956000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 955154 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 955155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 956002 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 955157 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 956004 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 955159 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 955997 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 955999 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 956001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 955166 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 955167 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 956003 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 955168 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 956005 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 955169 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 955163 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 956008 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 955165 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 956009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 955186 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 981890 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 981904 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 981891 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 981905 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 981892 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 981906 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 981893 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 981907 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 981895 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 981909 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 981896 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 981910 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 638 | 981911 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 639 | 981912 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 640 | 981913 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 642 | 944477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 643 | 981919 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 644 | 981920 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 645 | 981921 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 646 | 981929 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 647 | 981930 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 648 | 981931 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 650 | 944574 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 651 | 981922 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 652 | 981923 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 653 | 981925 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 654 | 981926 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 655 | 944460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 944461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 657 | 993038 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 659 | 944500 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 661 | 944464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 662A | 318085 | |||
| Olio OMALA (1 litro) | ||||
| 663 | 955009 | 21.04 | 25.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 664 | 971105 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 665 | 980734 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 666 | 956126 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 667 | 980982 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 668 | 998561 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 669 | 998562 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 670 | 320859 | |||
| Feltro dell'olio | ||||
| 671 | 324896 | 3.75 | 4.58 | |
