Qui troverai tutte le parti e i disegni disponibili di “Hikoki PF-3300”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

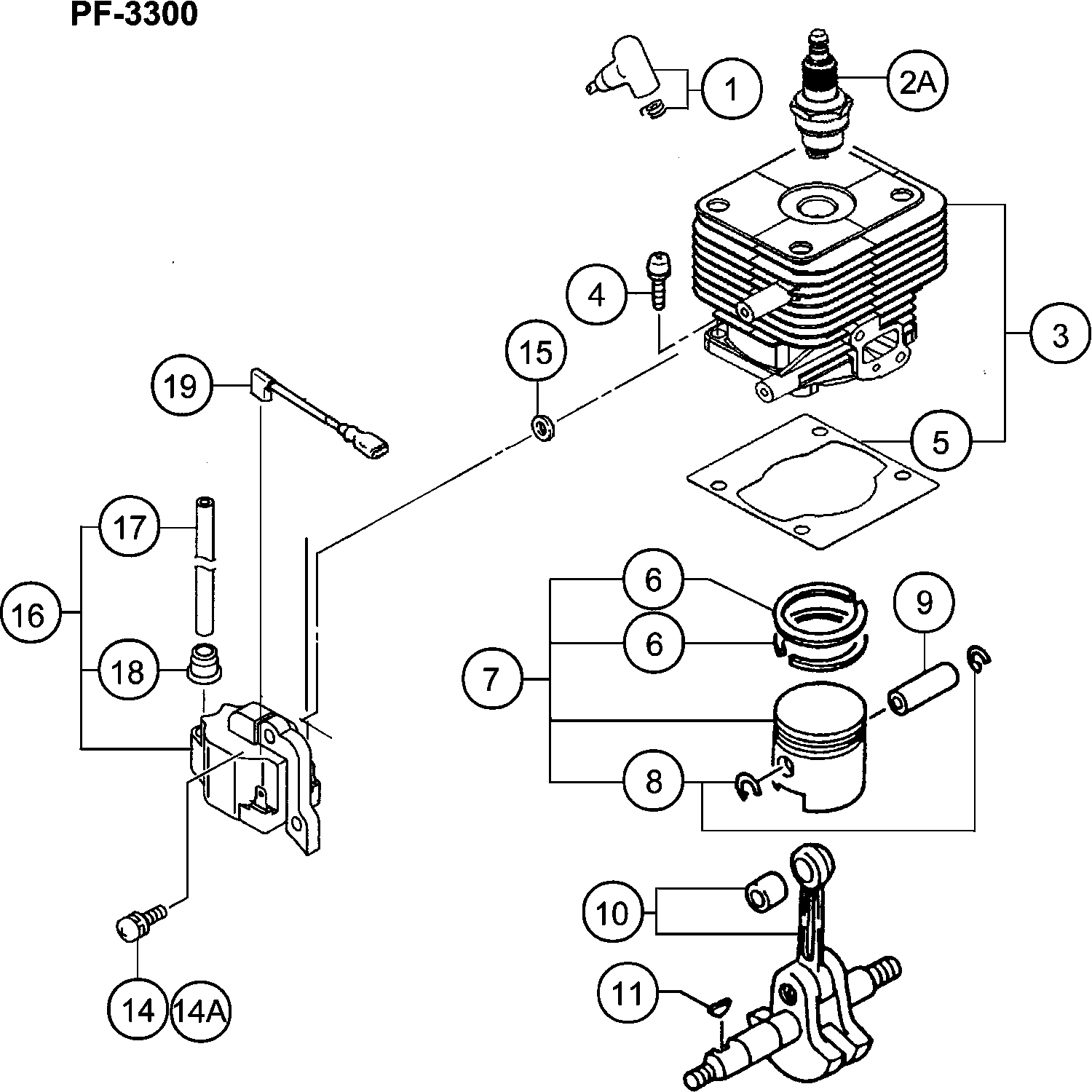

Disegni tecnici di Hikoki PF-3300
Elenco parti di Hikoki PF-3300
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Conjunto de tapon de bujía (antiguo 157-01570-90/6 | ||||
| 1 | 6687468 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2A | 6699323 | |||
| Set cilindro (vecchio 001-07250-90) | ||||
| 3 | 6685491 | 60.35 | 73.63 | |
| Vite a testa esagonale M5x16/s (vecchio 994-61050- | ||||
| 4 | 6684903 | 2.15 | 2.62 | |
| Guarnizione del cilindro (vecchio 017-07250-20) | ||||
| 5 | 6685749 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 6 | 6685331 | |||
| Set di pistoni (vecchio 030-07030-91/6685897) | ||||
| 7 | 6685898 | 24.20 | 29.52 | |
| Circlip (vecchio 039-00000-20) | ||||
| 8 | 6685078 | 1.15 | 1.40 | |
| Spinotto del pistone 9 X 31 (vecchio 037-01400-20/ | ||||
| 9 | 6686008 | 2.31 | 2.82 | |
| Albero a gomiti comp. (vecchio 046-07221-80/668621 | ||||
| 10 | 6696499 | 67.00 | 81.74 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 11 | 6684899 | 2.15 | 2.62 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 12 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 6687876 | |||
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 14 | 6684682 | 2.15 | 2.62 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 14A | 6684599 | 2.15 | 2.62 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 15 | 6684599 | 2.15 | 2.62 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 15 | 6684600 | 2.15 | 2.62 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 15 | 6684682 | 2.15 | 2.62 | |
| Ass'y di Bobina di Accensione (vecchio 6687666) | ||||
| 16 | 6699773 | 18.00 | 21.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 6687889 | |||
| Cappuccio in Gomma | ||||
| 18 | 6684602 | 2.15 | 2.62 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 19 | 6684600 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.20 (vecchio 3 | ||||
| 31 | 6684604 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.30 (vecchio 3 | ||||
| 31 | 6684605 | 2.15 | 2.62 | |
| Distanziale per albero dell'ingranaggio 0.10 (vecc | ||||
| 31 | 6689177 | 1.15 | 1.40 | |
| Distanziale per albero dell'ingranaggio 0.15 (vecc | ||||
| 31 | 6689178 | 1.15 | 1.40 | |
| Roto Magneto Comp. | ||||
| 32 | 6687375 | 20.11 | 24.54 | |
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 33 | 6684612 | 2.15 | 2.62 | |
| Rondella | ||||
| 34 | 6695184 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 6699351 | |||
| Carter Albero a Gomiti | ||||
| 35A | 6699279 | 29.80 | 36.36 | |
| Guarnizione dell'olio | ||||
| 36 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 37 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 6686723 | |||
| Guarnizione del caso di manovella | ||||
| 38A | 6699280 | 1.04 | 1.27 | |
| Vite a testa esagonale M5x16/s (vecchio 994-61050- | ||||
| 39 | 6684903 | 2.15 | 2.62 | |
| Vite a testa esagonale M5x16/s (vecchio 994-61050- | ||||
| 39A | 6684903 | 2.15 | 2.62 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 40 | 6684611 | 2.15 | 2.62 | |
| Puleggia di Avviamento Ass'y (vecchia 798-0166r-90 | ||||
| 41 | 6693394 | 7.59 | 9.26 | |
| Gancio di avviamento (vecchio 788-0138a-20) | ||||
| 42 | 6693299 | 2.31 | 2.82 | |
| Molla di avviamento (vecchio 790-0162v-20) | ||||
| 43 | 6693345 | 2.31 | 2.82 | |
| Bullone a foro esagonale 4x18ws (vecchio 994-64040 | ||||
| 44 | 6695508 | 1.15 | 1.40 | |
| Guarnizione del collettore di aspirazione | ||||
| 61 | 6689895 | 1.15 | 1.40 | |
| Set di isolanti (vecchio 404-07020-91) | ||||
| 62 | 6689972 | 6.28 | 7.66 | |
| Bullone a foro esagonale 5x25ws (vecchio 994-64050 | ||||
| 63 | 6695515 | 1.15 | 1.40 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 64 | 6684616 | 2.15 | 2.62 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 65 | 6684616 | 2.15 | 2.62 | |
| Piastra farfalla 2.0 (vecchia 528-0652n-22/6691275 | ||||
| 65 | 6691276 | 1.15 | 1.40 | |
| Piastra farfalla 2.0 (vecchia 528-0652n-22/6691275 | ||||
| 66 | 6691276 | 1.15 | 1.40 | |
| Spugna per la pulizia | ||||
| 67 | 6690365 | 1.15 | 1.40 | |
| Spugna per la pulizia | ||||
| 68 | 6690365 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 6690402 | |||
| Comp. di bullone di fissaggio della copertina | ||||
| 70 | 6698730 | 3.15 | 3.84 | |
| Bullone Hex. Foro 5x55 (vecchio 990-51050-553) | ||||
| 70 | 6695056 | 1.15 | 1.40 | |
| Rondella (vecchio 992-10050-012) | ||||
| 71 | 6684662 | 2.15 | 2.62 | |
| Bullone Hex. Foro 5x55 (vecchio 990-51050-553) | ||||
| 71 | 6695056 | 1.15 | 1.40 | |
| Rondella 5 (vecchio 992-00050-011) | ||||
| 72 | 6684864 | 2.15 | 2.62 | |
| Set carburatore | ||||
| 73 | 6690465 | 58.39 | 71.23 | |
| Leva di controllo del collettore (vecchio 523-0652 | ||||
| 74 | 6691239 | 1.15 | 1.40 | |
| Serbatoio F T (vecchio 6697747) | ||||
| 75A | 6699336 | 24.20 | 29.52 | |
| Collare 5.8 (vecchio 659-00801-20) | ||||
| 76 | 6692244 | 1.15 | 1.40 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 77 | 6697846 | 1.04 | 1.27 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 77A | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 78 | 6684880 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 6684620 | |||
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 80 | 6684619 | 2.15 | 2.62 | |
| Clip D6 (vecchio 680-00070-20) | ||||
| 80 | 6685198 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 81 | 6684618 | |||
| GRUPPO TUBO DI PROTEZIONE | ||||
| 81A | 6697939 | 15.07 | 18.39 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 82 | 6684709 | 2.15 | 2.62 | |
| Bullone a buco esagonale 5x16/ps (vecchio 994-6305 | ||||
| 83 | 6695504 | 1.15 | 1.40 | |
| Tappo del serbatoio D Ass'y (vecchio 595-03002-90/ | ||||
| 84 | 6691748 | 7.59 | 9.26 | |
| Vite autofilettante 4x14 P (vecchio 993-49040-142/ | ||||
| 85 | 6695280 | 1.15 | 1.40 | |
| Rondella | ||||
| 86 | 6685070 | 1.15 | 1.40 | |
| Anello M5 (old 992-01050-061) | ||||
| 87 | 6684918 | 2.15 | 2.62 | |
| Collare di fissaggio del serbatoio (vecchio 649-07 | ||||
| 88 | 6692183 | 1.15 | 1.40 | |
| Rondella (vecchio 992-10050-012) | ||||
| 89 | 6684662 | 2.15 | 2.62 | |
| Coperchio del Cilindro Nero (vecchio 016-07250-21) | ||||
| 101 | 6685689 | 5.78 | 7.05 | |
| Bullone a buco esagonale 5x16/ps (vecchio 994-6305 | ||||
| 102 | 6695504 | 1.15 | 1.40 | |
| Bullone Hex. Foro 6x65 (vecchio 990-51060-653) | ||||
| 103 | 6695067 | 1.15 | 1.40 | |
| Rondella | ||||
| 104 | 6684639 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 6692572 | |||
| Set di tubo di coda (vecchio 734-07250-91) Nuovo | ||||
| 106 | 6692714 | 3.00 | 3.66 | |
| Vite M4x8/ws (vecchio 994-36040-081) | ||||
| 107 | 6684651 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 6692701 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 109 | 6692888 | |||
| Protezione Silenziatore Nero (vecchio 738-07250-20 | ||||
| 110 | 6692811 | 10.40 | 12.69 | |
| Scudo termico | ||||
| 110 | 6687263 | 4.45 | 5.43 | |
| Protezione Silenziatore Nero (vecchio 738-07250-20 | ||||
| 111 | 6692811 | 10.40 | 12.69 | |
| Vite 4x18/ps (vecchio 994-15040-182) | ||||
| 111 | 6695375 | 1.15 | 1.40 | |
| Copertura della Plug (old 257-07250-20) | ||||
| 112 | 6688351 | 2.31 | 2.82 | |
| Bullone a foro esagonale 4x18ws (vecchio 994-64040 | ||||
| 112 | 6695508 | 1.15 | 1.40 | |
| Copertura della Plug (old 257-07250-20) | ||||
| 113 | 6688351 | 2.31 | 2.82 | |
| Rondella | ||||
| 113 | 6689645 | 1.15 | 1.40 | |
| Interfodera completa della frizione (vecchio 290-0 | ||||
| 114 | 6688610 | 7.59 | 9.26 | |
| Rondella | ||||
| 114 | 6689645 | 1.15 | 1.40 | |
| Interfodera completa della frizione (vecchio 290-0 | ||||
| 115 | 6688610 | 7.59 | 9.26 | |
| Molla della frizione (vecchio 342-0138a-20) | ||||
| 115 | 6689420 | 2.31 | 2.82 | |
| Molla della frizione (vecchio 342-0138a-20) | ||||
| 116 | 6689420 | 2.31 | 2.82 | |
| Bullone a gradino frizione (vecchio 357-0136u-20) | ||||
| 116 | 6689628 | 2.31 | 2.82 | |
| Bullone a gradino frizione (vecchio 357-0136u-20) | ||||
| 117 | 6689628 | 2.31 | 2.82 | |
| Rondella | ||||
| 117 | 6695203 | 1.15 | 1.40 | |
| Set frizione Ass'y (vecchio 276-0138a-90) | ||||
| 118 | 6688482 | 12.88 | 15.71 | |
| Vite con foro esagonale M5x18/ws (vecchio 994-6405 | ||||
| 118 | 6684647 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x18/ws (vecchio 994-6405 | ||||
| 119 | 6684647 | 2.15 | 2.62 | |
| Rondella | ||||
| 119 | 6695203 | 1.15 | 1.40 | |
| Carcassa della ventola | ||||
| 120 | 6687023 | 16.64 | 20.30 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 120 | 6684682 | 2.15 | 2.62 | |
| Carcassa della ventola | ||||
| 121 | 6687023 | 16.64 | 20.30 | |
| Guarnizione primaria del cavo (vecchio 203-11660-2 | ||||
| 121 | 6688057 | 1.15 | 1.40 | |
| Scudo termico | ||||
| 122 | 6687263 | 4.45 | 5.43 | |
| Guarnizione primaria del cavo (vecchio 203-11660-2 | ||||
| 122 | 6688057 | 1.15 | 1.40 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 123 | 6684682 | 2.15 | 2.62 | |
| Avviatore a strappo (vecchio 762-0162v-91/6692968) | ||||
| 141 | 6692969 | 22.24 | 27.13 | |
| Maniglia di avviamento | ||||
| 142 | 6693227 | 3.30 | 4.03 | |
| Guida per corda (vecchio 780-06150-20) | ||||
| 143 | 6693135 | 3.30 | 4.03 | |
| Corpo Avviatore a Strappo (vecchio 772-06150-21/66 | ||||
| 144 | 6693036 | 10.23 | 12.47 | |
| Molla di richiamo (vecchio 779-0136u-20) | ||||
| 145 | 6693111 | 7.93 | 9.67 | |
| Corda 3.5x890 (vecchio 783-0162v-20/6693171) | ||||
| 146 | 6693157 | 2.31 | 2.82 | |
| Bobina della fune di avviamento (vecchia 774-0162v | ||||
| 147 | 6693057 | 4.45 | 5.43 | |
| Rondella | ||||
| 148 | 6693419 | 1.15 | 1.40 | |
| Vite di regolazione (vecchia 839-00025-20) | ||||
| 149 | 6693632 | 1.15 | 1.40 | |
| Vite 4x18/ps (vecchio 994-15040-182) | ||||
| 150 | 6695375 | 1.15 | 1.40 | |
| Puleggia di Avviamento Ass'y (vecchia 798-0166r-90 | ||||
| 151 | 6693394 | 7.59 | 9.26 | |
| Gancio di avviamento (vecchio 788-0138a-20) | ||||
| 152 | 6693299 | 2.31 | 2.82 | |
| Molla di avviamento (vecchio 790-0162v-20) | ||||
| 153 | 6693345 | 2.31 | 2.82 | |
| Corpo pompa comp. (vecchio 575-25153-80) | ||||
| 161 | 6684879 | 62.16 | 75.84 | |
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 162 | 6684687 | 16.34 | 19.93 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 163 | 6684688 | 8.58 | 10.46 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 164 | 6684689 | 6.44 | 7.85 | |
| Diaframma di misurazione Comp. (vecchio 474-25241- | ||||
| 165 | 6690830 | 11.88 | 14.49 | |
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 166 | 6684691 | 8.58 | 10.46 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 167 | 6684693 | 8.58 | 10.46 | |
| Guarnizione pompa (vecchio 577-25100-20) | ||||
| 168 | 6691457 | 7.10 | 8.66 | |
| Getto principale #38.5 (vecchio 599-200bw-38/66918 | ||||
| 169 | 6696130 | 5.78 | 7.05 | |
| O-RING (vecchio 550-25100-20) | ||||
| 170 | 6684695 | 4.29 | 5.23 | |
| Corpo pompa comp. (vecchio 575-25153-80) | ||||
| 171 | 6684879 | 62.16 | 75.84 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 171 | 6684696 | 2.15 | 2.62 | |
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 172 | 6684687 | 16.34 | 19.93 | |
| Snodo (vecchio 539-25120-20) | ||||
| 172 | 6684697 | 6.44 | 7.85 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 173 | 6684688 | 8.58 | 10.46 | |
| Vite di Regolazione Dell'Acceleratore (vecchio 514 | ||||
| 173 | 6684870 | 2.15 | 2.62 | |
| Regolatore del cavo (vecchio 544-25164-20) | ||||
| 174 | 6684873 | 6.44 | 7.85 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 174 | 6684689 | 6.44 | 7.85 | |
| Diaframma di misurazione Comp. (vecchio 474-25241- | ||||
| 175 | 6690830 | 11.88 | 14.49 | |
| Dado di Blocco M6 (vecchio 991-01060-013) | ||||
| 175 | 6684872 | 2.15 | 2.62 | |
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 176 | 6684691 | 8.58 | 10.46 | |
| Regolatore di Cavo (vecchio 614-25137-20) | ||||
| 176 | 6684871 | 4.29 | 5.23 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 177 | 6684693 | 8.58 | 10.46 | |
| Guarnizione del Pulitore (vecchia 431-0634c-20) | ||||
| 177 | 6684875 | 4.29 | 5.23 | |
| Guarnizione pompa (vecchio 577-25100-20) | ||||
| 178 | 6691457 | 7.10 | 8.66 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 178 | 6684699 | 2.15 | 2.62 | |
| Getto principale #38.5 (vecchio 599-200bw-38/66918 | ||||
| 179 | 6696130 | 5.78 | 7.05 | |
| Rondella (vecchia 549-25165-20) | ||||
| 179 | 6684874 | 2.15 | 2.62 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 180 | 6684700 | 4.29 | 5.23 | |
| O-RING (vecchio 550-25100-20) | ||||
| 180 | 6684695 | 4.29 | 5.23 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 181 | 6684696 | 2.15 | 2.62 | |
| Snodo (vecchio 539-25120-20) | ||||
| 182 | 6684697 | 6.44 | 7.85 | |
| Vite di Regolazione Dell'Acceleratore (vecchio 514 | ||||
| 183 | 6684870 | 2.15 | 2.62 | |
| Regolatore del cavo (vecchio 544-25164-20) | ||||
| 184 | 6684873 | 6.44 | 7.85 | |
| Dado di Blocco M6 (vecchio 991-01060-013) | ||||
| 185 | 6684872 | 2.15 | 2.62 | |
| Regolatore di Cavo (vecchio 614-25137-20) | ||||
| 186 | 6684871 | 4.29 | 5.23 | |
| Guarnizione del Pulitore (vecchia 431-0634c-20) | ||||
| 187 | 6684875 | 4.29 | 5.23 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 188 | 6684699 | 2.15 | 2.62 | |
| Rondella (vecchia 549-25165-20) | ||||
| 189 | 6684874 | 2.15 | 2.62 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 190 | 6684700 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Targhetta identificativa Pf-3300 (vecchio 906-0725 | ||||
| 601 | 6694233 | 2.10 | 2.56 | |
