Qui troverai tutte le parti e i disegni disponibili di “Hikoki P20SF”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

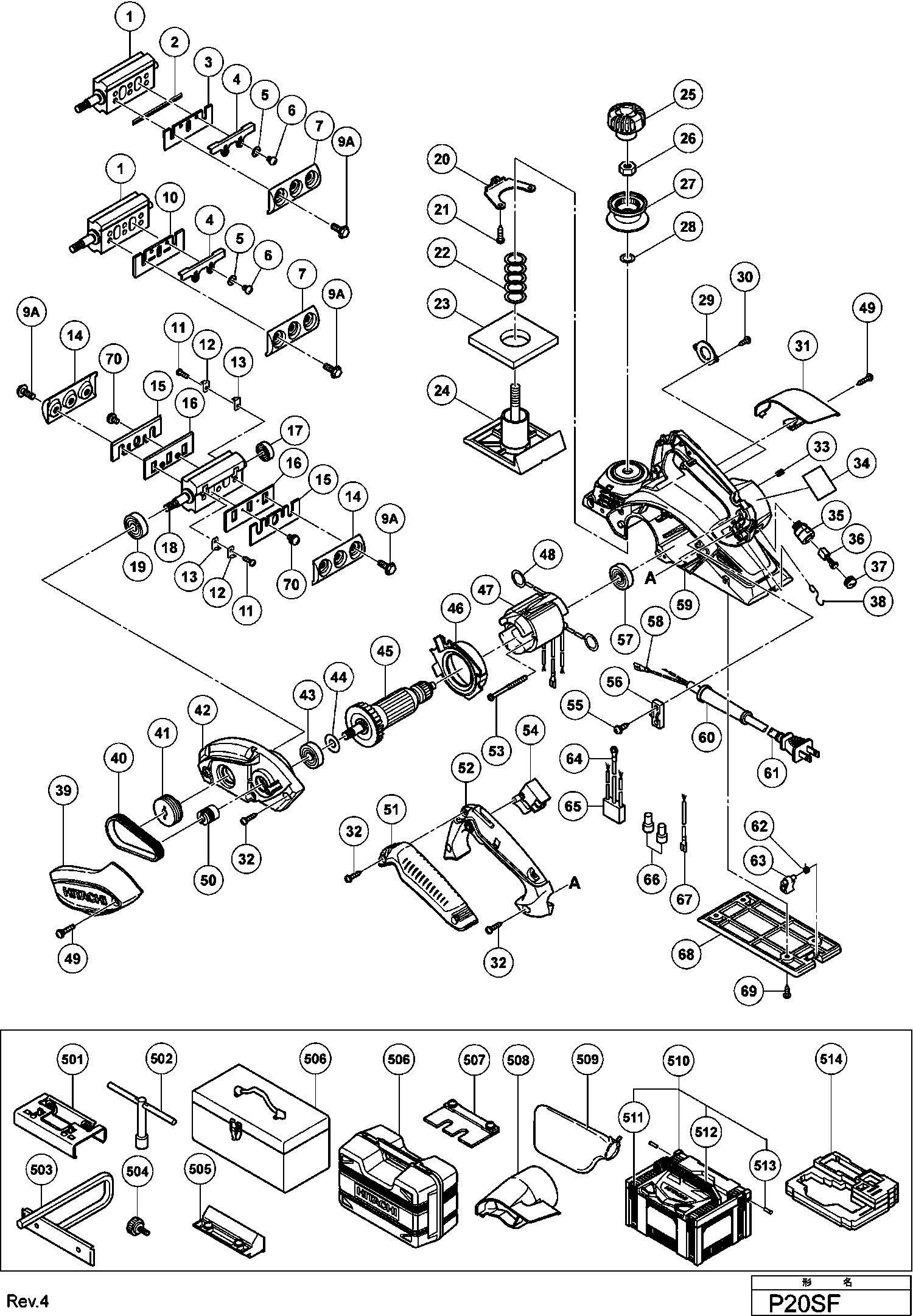

Disegni tecnici di Hikoki P20SF
Elenco parti di Hikoki P20SF
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Molla di ritenzione | ||||
| *12 | 958731Z | 1.05 | 1.28 | |
| Piastra di serraggio CS 50 EB | ||||
| *13 | 958732Z | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *15 | 958728 | |||
| Rullo scalpello | ||||
| *18 | 334481 | 20.90 | 25.50 | |
| PULSANTE | ||||
| *27 | 334488 | 2.10 | 2.56 | |
| MORSETTO DEL CAVO | ||||
| *38 | 334736 | 1.20 | 1.46 | |
| STATORE 230V | ||||
| *45 | 360936E | 30.53 | 37.24 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *47 | 340834E | 20.90 | 25.50 | |
| VELD 110 VOLT | ||||
| *47 | 340834C | 19.47 | 23.75 | |
| Interruttore | ||||
| *54 | 334474 | 10.05 | 12.26 | |
| Interruttore | ||||
| *54 | 322101 | 6.75 | 8.24 | |
| ALLOGGIAMENTO | ||||
| *59 | 334482 | 32.31 | 39.42 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *61 | 500447Z | 6.60 | 8.05 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *61 | 500247Z | 6.18 | 7.54 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| *66 | 959140 | 3.30 | 4.03 | |
| Rullo scalpello | ||||
| 1 | 334480 | 20.90 | 25.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 879418 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2A | 336571 | |||
| Custodi del coltello (1 paio) | ||||
| 3 | 334478 | 6.90 | 8.42 | |
| Piastra di serraggio CS 50 EB | ||||
| 4 | 314754 | 3.30 | 4.03 | |
| Anello M4 (10 pezzi) | ||||
| 5 | 949423 | 1.05 | 1.28 | |
| Vite macchina M4x5 (10 pezzi) | ||||
| 6 | 949213 | 1.05 | 1.28 | |
| Porta scalpello | ||||
| 7 | 316398 | 12.75 | 15.56 | |
| Bullone M6 | ||||
| 9A | 336574 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 10 | 314746 | |||
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 11 | 949216 | 1.05 | 1.28 | |
| Molla di ritenzione | ||||
| 12 | 958731Z | 1.05 | 1.28 | |
| Piastra di serraggio CS 50 EB | ||||
| 13 | 958732Z | 1.20 | 1.46 | |
| Supporto (2 pezzi) | ||||
| 14 | 958734Z | 9.90 | 12.08 | |
| BEITELHOUDER (1 SET) (OUD 958734Z) | ||||
| 14A | 378255 | 11.88 | 14.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 958728 | |||
| Porta scalpello | ||||
| 16 | 958733Z | 1.35 | 1.65 | |
| BEITELHOUDER VULPLAAT (1 SET) (OUD 958733Z) | ||||
| 16A | 378253 | 8.10 | 9.88 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| Rullo scalpello | ||||
| 18 | 334481 | 20.90 | 25.50 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 19 | 6200VV | 6.15 | 7.50 | |
| Piatto di viti | ||||
| 20 | 958945 | 1.65 | 2.01 | |
| Vite per filettatura D4X16 | ||||
| 21 | 954004 | 1.04 | 1.27 | |
| Molla | ||||
| 22 | 958709 | 1.95 | 2.38 | |
| Imballaggio in gomma | ||||
| 23 | 958708 | 1.65 | 2.01 | |
| Suola anteriore | ||||
| 24 | 334739 | 9.15 | 11.16 | |
| PULSANTE | ||||
| 25 | 334494 | 2.10 | 2.56 | |
| Dado di bloccaggio M10 | ||||
| 26 | 334497 | 2.10 | 2.56 | |
| PULSANTE | ||||
| 27 | 334488 | 2.10 | 2.56 | |
| Rondella | ||||
| 28 | 301659 | 1.04 | 1.27 | |
| COPERTURA | ||||
| 29 | 334492 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 309470 | |||
| Copertura della punta | ||||
| 31 | 334501 | 2.10 | 2.56 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 32 | 301653 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M5x8 | ||||
| 33 | 938477 | 1.05 | 1.28 | |
| Portaspazzole di Carbone | ||||
| 35 | 957571 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 999021 | |||
| Cappuccio della spazzola | ||||
| 37 | 931266 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 38 | 334736 | 1.20 | 1.46 | |
| MORSETTO DEL CAVO | ||||
| 38 | 334498 | 1.20 | 1.46 | |
| Copriferro | ||||
| 39 | 334487 | 2.10 | 2.56 | |
| Copriferro | ||||
| 39B | 334487 | 2.10 | 2.56 | |
| Cinghia a V | ||||
| 40 | 958718 | 9.30 | 11.35 | |
| Puleggia (b) | ||||
| 41 | 334491 | 4.20 | 5.12 | |
| Scudo finale | ||||
| 42 | 334486 | 9.60 | 11.71 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 43 | 6200VV | 6.15 | 7.50 | |
| Rondella (a2) | ||||
| 44 | 334713 | 1.20 | 1.46 | |
| STATORE 230V | ||||
| 45 | 360936E | 30.53 | 37.24 | |
| Guida per ventilatore | ||||
| 46 | 334493 | 1.20 | 1.46 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 47 | 340834E | 20.90 | 25.50 | |
| VELD 110 VOLT | ||||
| 47 | 340834C | 19.47 | 23.75 | |
| Punto di contatto Portaspazzola | ||||
| 48 | 931867 | 1.05 | 1.28 | |
| Vite da macchina (nera) M4x16 | ||||
| 49 | 333163 | 1.80 | 2.20 | |
| Puleggia (a) | ||||
| 50 | 334490 | 3.15 | 3.84 | |
| Cover di Presa | ||||
| 51 | 334485 | 5.70 | 6.95 | |
| Copertura del Manico | ||||
| 52 | 334484 | 4.20 | 5.12 | |
| Vite a testa esagonale hd. d4x60 | ||||
| 53 | 960108 | 1.04 | 1.27 | |
| Interruttore | ||||
| 54 | 334474 | 10.05 | 12.26 | |
| Interruttore | ||||
| 54 | 322101 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 56 | 937631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 57 | 608VVM | 5.70 | 6.95 | |
| Terminale Div.tipi | ||||
| 58 | 331707 | 1.88 | 2.29 | |
| ALLOGGIAMENTO | ||||
| 59 | 334482 | 32.31 | 39.42 | |
| Protezione cavo D8.8 | ||||
| 60 | 380090 | 1.04 | 1.27 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 61 | 500461Z | 17.88 | 21.81 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 61 | 500447Z | 6.60 | 8.05 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 61 | 500247Z | 6.18 | 7.54 | |
| Molla | ||||
| 62 | 334500 | 1.20 | 1.46 | |
| Supporto 81 T2-3 | ||||
| 63 | 334499 | 1.20 | 1.46 | |
| Terminale | ||||
| 64 | 961419Z | 1.04 | 1.27 | |
| Condensatore (vecchio 930030/991313) | ||||
| 65 | 994273 | 4.29 | 5.23 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 66 | 959141 | 3.75 | 4.58 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 66 | 959140 | 3.30 | 4.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 331269 | |||
| Base Posteriore | ||||
| 68 | 334838 | 6.15 | 7.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 307811 | |||
| Vite della macchina M4x8 | ||||
| 70 | 976815 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 334693 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 958842Z | |||
| VITE C M4X35 | ||||
| 504 | 940650 | 1.05 | 1.28 | |
| Poggiolame per affilatura | ||||
| 505 | 314767 | 3.30 | 4.03 | |
| BLADE SHARPENING ASS'Y (OLD 314767) | ||||
| 505A | 378861 | 2.16 | 2.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 334735 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 316419 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 322955M | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 337108 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 512 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 513 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514 | 337742 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514A | 381535 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 334503 | |||
| STOFADAPTER SCHAAFMACHINES | ||||
| 602 | 334502 | 1.98 | 2.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 322955 | |||
