Qui troverai tutte le parti e i disegni disponibili di “Hikoki NV90AB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

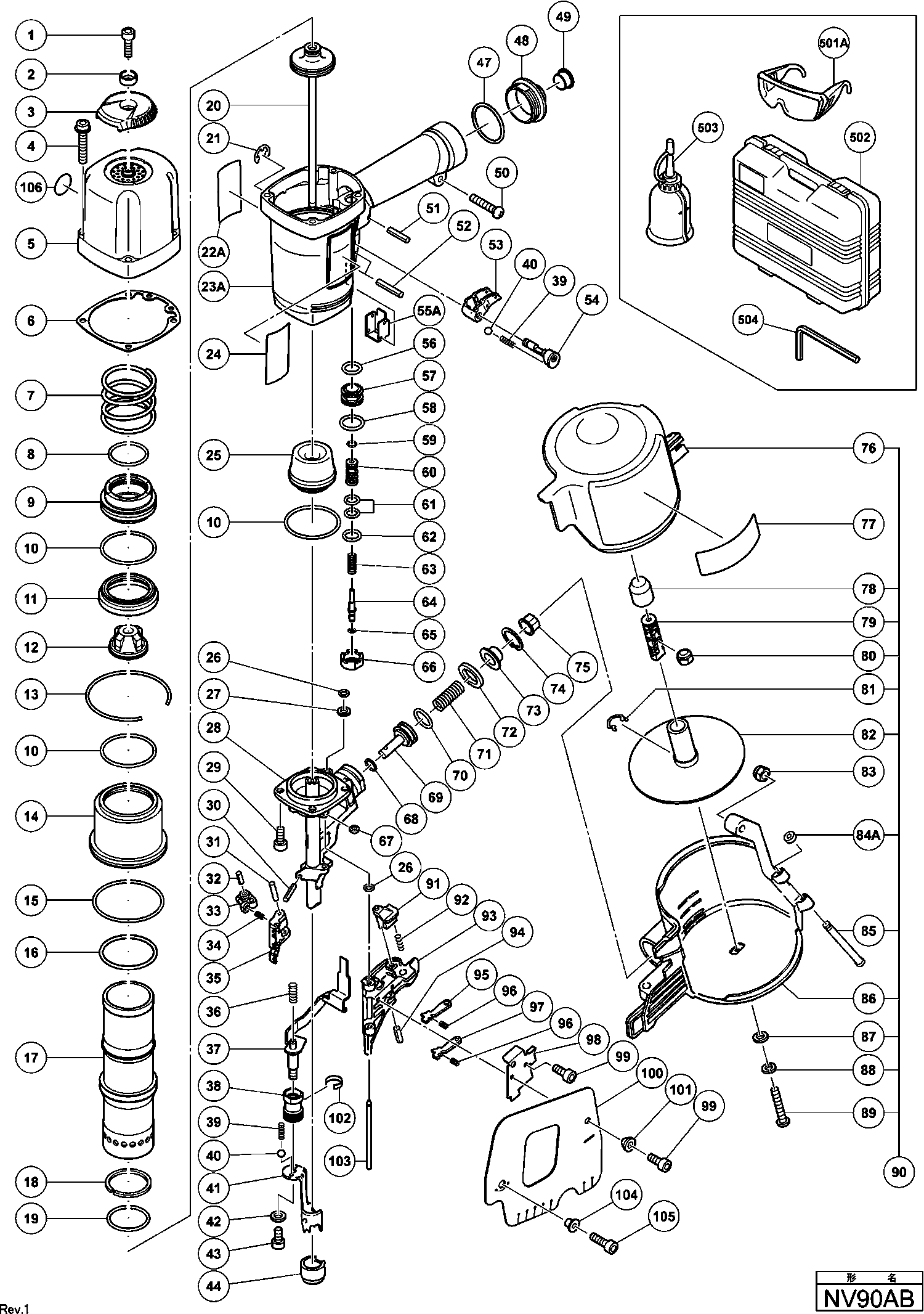

Disegni tecnici di Hikoki NV90AB
Elenco parti di Hikoki NV90AB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Montaggio del corpo | ||||
| *23A | 882161 | 344.03 | 419.71 | |
| CAPPELLO | ||||
| *48 | 882162 | 32.18 | 39.25 | |
| Tappo | ||||
| *48 | 880379 | 28.05 | 34.22 | |
| Vite esagonale M6x16 (10 pezzi) | ||||
| 1 | 949755 | 3.00 | 3.66 | |
| Piastra | ||||
| 2 | 880515 | 5.85 | 7.14 | |
| COPERTURA SUPERIORE | ||||
| 3 | 884332 | 4.20 | 5.12 | |
| Vite a esagono incassato M6x35 (con flangia) | ||||
| 4 | 301597 | 1.05 | 1.28 | |
| Cappuccio di scarico | ||||
| 5 | 882821 | 148.78 | 181.51 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 6 | 878919 | 3.00 | 3.66 | |
| Molla | ||||
| 7 | 878912 | 22.55 | 27.51 | |
| Anello O (i.d.38.5) | ||||
| 8 | 878913 | 1.95 | 2.38 | |
| Valvola di Testa | ||||
| 9 | 878911 | 25.03 | 30.53 | |
| Anello O (i.d.52.6) | ||||
| 10 | 878372 | 3.60 | 4.39 | |
| Gomma del Valvola di Testa | ||||
| 11 | 878918 | 9.00 | 10.98 | |
| Gomma del Valvola di Scarico | ||||
| 12 | 878915 | 15.13 | 18.45 | |
| Rondella elastica | ||||
| 13 | 880513 | 3.00 | 3.66 | |
| Piastra del Cilindro | ||||
| 14 | 880707 | 154.55 | 188.55 | |
| Anello O del cilindro 1.d.68.3mm | ||||
| 15 | 874104 | 3.90 | 4.76 | |
| Anello O | ||||
| 16 | 878961 | 3.90 | 4.76 | |
| CILINDRO | ||||
| 17 | 881007 | 117.84 | 143.76 | |
| Anello del pistone | ||||
| 18 | 878931 | 36.99 | 45.12 | |
| Anello O | ||||
| 19 | 880127 | 3.00 | 3.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 20 | 880990 | |||
| Anello di ritenzione D6 | ||||
| 21 | 955479 | 1.05 | 1.28 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 22A | 884070 | 1.65 | 2.01 | |
| Montaggio del corpo | ||||
| 23A | 882161 | 344.03 | 419.71 | |
| TELAIO | ||||
| 23A | 880510 | 215.46 | 262.86 | |
| Paracolpi del pistone | ||||
| 25 | 880991 | 27.64 | 33.72 | |
| Anello O (p-4) | ||||
| 26 | 874436 | 1.05 | 1.28 | |
| Rondella | ||||
| 27 | 878964 | 1.65 | 2.01 | |
| NASO | ||||
| 28 | 880992 | 520.30 | 634.77 | |
| Vite a testa Nylock M7x20 | ||||
| 29 | 993068 | 2.40 | 2.93 | |
| Spinotto D4x32 (10 Pezzi) | ||||
| 30 | 949685 | 2.55 | 3.11 | |
| Rullino ad aghi | ||||
| 31 | 880998 | 2.40 | 2.93 | |
| Spinotto D4x14 (10 Pezzi) | ||||
| 32 | 949770 | 2.55 | 3.11 | |
| Braccio per meccanismo di alimentazione | ||||
| 33 | 878132 | 40.84 | 49.82 | |
| Molla per meccanismo di alimentazione | ||||
| 34 | 878340 | 1.05 | 1.28 | |
| Meccanismo di alimentazione | ||||
| 35 | 881372 | 35.06 | 42.78 | |
| Molla, acciaio non arrugginito | ||||
| 36 | 878425 | 2.40 | 2.93 | |
| LEVA DI SPINTA (B) | ||||
| 37 | 880499 | 89.51 | 109.21 | |
| REGOLATORE | ||||
| 38 | 880082 | 39.05 | 47.64 | |
| Molla | ||||
| 39 | 982454 | 1.04 | 1.27 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 40 | 959155 | 1.04 | 1.27 | |
| Leva di spinta (a) | ||||
| 41 | 881000 | 64.21 | 78.34 | |
| Rondella | ||||
| 42 | 880081 | 1.04 | 1.27 | |
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 43 | 949657 | 3.00 | 3.66 | |
| Cappuccio del naso | ||||
| 44 | 880132 | 8.40 | 10.25 | |
| O-ring (i.d. 37.2) | ||||
| 47 | 880183 | 1.05 | 1.28 | |
| CAPPELLO | ||||
| 48 | 882162 | 32.18 | 39.25 | |
| Tappo | ||||
| 48 | 880379 | 28.05 | 34.22 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 49 | 872035 | 1.04 | 1.27 | |
| Vite Macchina M5x25 (nero) | ||||
| 50 | 302316 | 1.04 | 1.27 | |
| Spinotto a Rullo D3x22 (10 Pezzi) | ||||
| 51 | 949864 | 1.65 | 2.01 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 52 | 949865 | 2.55 | 3.11 | |
| Grilletto (a) | ||||
| 53 | 880674 | 11.85 | 14.46 | |
| Pulsante di cambio (b) | ||||
| 54 | 880086 | 23.10 | 28.18 | |
| Guida della leva di spinta (vecchio 880361) | ||||
| 55A | 884336 | 3.30 | 4.03 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 56 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 57 | 878881 | 39.74 | 48.48 | |
| O-RING (S-18) | ||||
| 58 | 878885 | 1.05 | 1.28 | |
| O-RING (S-4) | ||||
| 59 | 981317 | 1.05 | 1.28 | |
| Pistone della valvola (b) | ||||
| 60 | 880672 | 32.18 | 39.25 | |
| Anello O (I.D. 8.8) | ||||
| 61 | 878925 | 1.05 | 1.28 | |
| O-Ring (I.D.11) | ||||
| 62 | 878887 | 1.65 | 2.01 | |
| Molla del Pistone | ||||
| 63 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 64 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 65 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 66 | 880671 | 23.65 | 28.85 | |
| Anello per albero | ||||
| 67 | 880319 | 1.65 | 2.01 | |
| Anello O (p-9) | ||||
| 68 | 872645 | 1.65 | 2.01 | |
| Pistone di alimentazione | ||||
| 69 | 880999 | 25.99 | 31.70 | |
| Anello O (p-21) | ||||
| 70 | 880330 | 1.05 | 1.28 | |
| Molla | ||||
| 71 | 877144 | 1.65 | 2.01 | |
| Anello di smorzamento | ||||
| 72 | 877711 | 1.95 | 2.38 | |
| Copertura del Pistone di Alimentazione | ||||
| 73 | 880331 | 3.15 | 3.84 | |
| Anello di sicurezza D28 (10 pezzi) | ||||
| 74 | 939555 | 4.35 | 5.31 | |
| Boccola del caricatore | ||||
| 75 | 878305 | 1.04 | 1.27 | |
| Copertura del rivista | ||||
| 76 | 881004 | 25.16 | 30.70 | |
| ETICHETTA DI AVVERTENZA | ||||
| 77 | 880476 | 1.98 | 2.42 | |
| Tappo di supporto (a) | ||||
| 78 | 881003 | 2.40 | 2.93 | |
| Albero del supporto | ||||
| 79 | 880505 | 5.85 | 7.14 | |
| Dado di nylon M4 | ||||
| 80 | 876465 | 1.05 | 1.28 | |
| Molla a cricchetto | ||||
| 81 | 880398 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 880503 | |||
| Porta-chiodo | ||||
| 82A | 890086 | 9.30 | 11.35 | |
| Dado in Nylon M5 | ||||
| 83 | 877371 | 1.05 | 1.28 | |
| Anello per albero | ||||
| 84A | 877826 | 2.55 | 3.11 | |
| SPINA | ||||
| 85 | 880508 | 14.25 | 17.38 | |
| MAGAZZINO SA | ||||
| 86 | 881002 | 43.86 | 53.51 | |
| Anello M4 (10 pezzi) | ||||
| 87 | 949423 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 88 | 949453 | 1.05 | 1.28 | |
| Vite per macchina M4x35 (10 pezzi) | ||||
| 89 | 949226 | 1.35 | 1.65 | |
| Magazzino Completo | ||||
| 90 | 881001 | 125.40 | 152.99 | |
| Blocco guida | ||||
| 91 | 880495 | 25.44 | 31.03 | |
| Molla (vecchio 878308) | ||||
| 92 | 880446 | 1.35 | 1.65 | |
| ASTA | ||||
| 93 | 881371 | 102.16 | 124.64 | |
| SPINOTTO A RULLI D3x8 (10 Pezzi) | ||||
| 94 | 949749 | 1.95 | 2.38 | |
| Fermo per chiodi (a) | ||||
| 95 | 880493 | 11.25 | 13.72 | |
| Molla | ||||
| 96 | 880494 | 2.40 | 2.93 | |
| Fermo per chiodi (b) | ||||
| 97 | 880994 | 9.60 | 11.71 | |
| Copertura per la guida dei chiodi | ||||
| 98 | 880995 | 3.75 | 4.58 | |
| Vite a brugola Nylock M4x10 | ||||
| 99 | 880413 | 1.05 | 1.28 | |
| COPERTINA | ||||
| 100 | 880996 | 8.70 | 10.61 | |
| MANICOTTO (B) | ||||
| 101 | 878337 | 3.00 | 3.66 | |
| Albero guida per chiodo Nv90af | ||||
| 103 | 880997 | 8.70 | 10.61 | |
| MANICOTTO ESATRICO | ||||
| 104 | 881005 | 6.45 | 7.87 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 105 | 949821 | 2.55 | 3.11 | |
| Etichetta di avvertimento (a) | ||||
| 106 | 883513 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 875769 | |||
| CARCASSA | ||||
| 502 | 880711 | 44.55 | 54.35 | |
| Valigetta | ||||
| 502 | 882822 | 44.55 | 54.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 881012 | |||
| Grasso (attolub No.2) 500g | ||||
| 602 | 317918 | 32.18 | 39.25 | |
| Nastro di presa (vecchio 880349) | ||||
| 603 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604A | 888213 | |||
| Set di pezzi appendibili | ||||
| 605 | 888098 | 522.78 | 637.79 | |
