Qui troverai tutte le parti e i disegni disponibili del 'Hikoki NV75AG'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

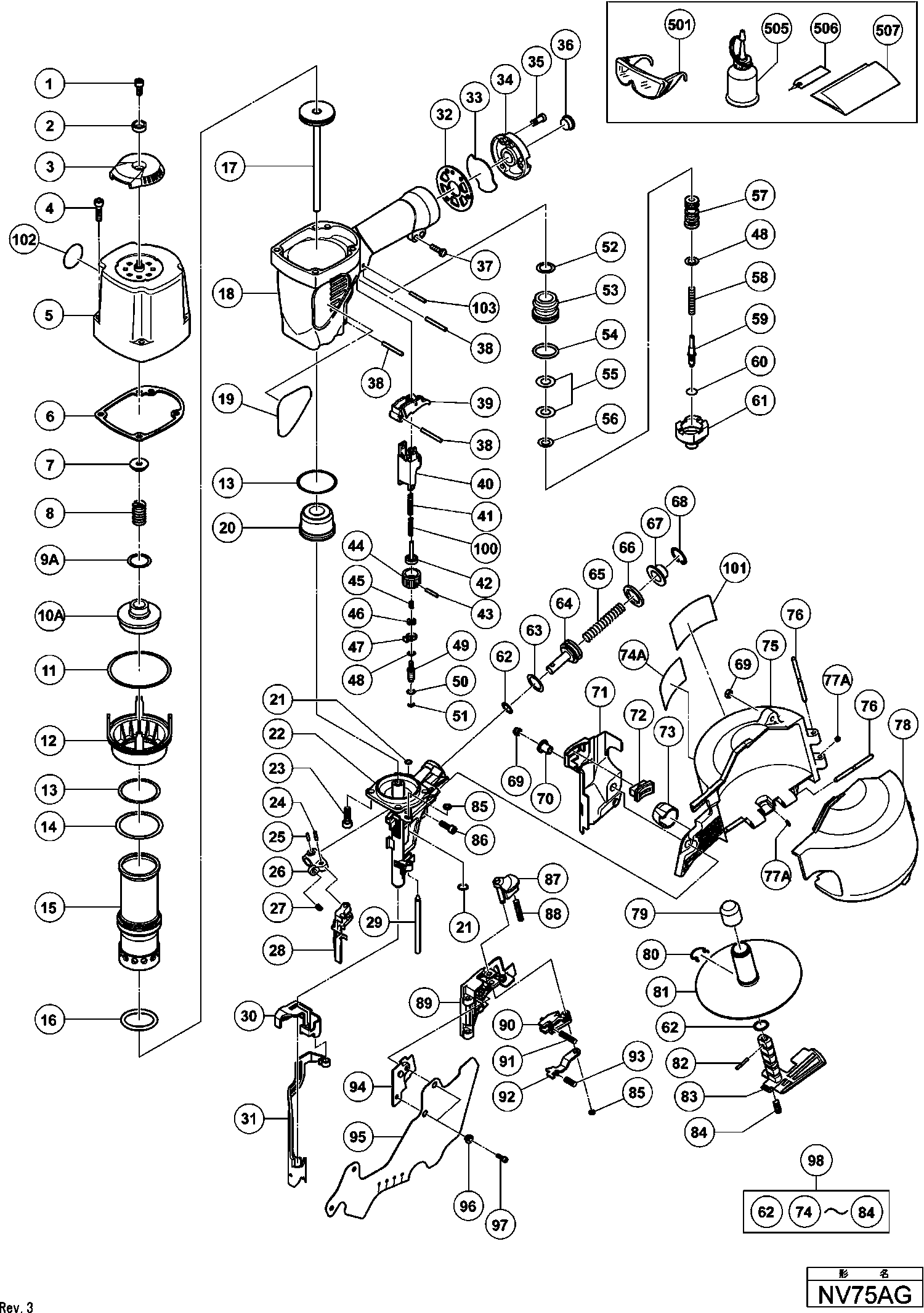

Disegno tecnico del modello Hikoki NV75AG
Elenco parti di ricambio del modello Hikoki NV75AG
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 1 | 949657 | 3.00 | 3.66 | |
| Piastra | ||||
| 2 | 880515 | 5.85 | 7.14 | |
| COPERTURA SUPERIORE | ||||
| 3 | 884332 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 949822 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 883451 | |||
| Guarnizione (B) | ||||
| 6 | 883452 | 1.80 | 2.20 | |
| Paracolpi di Testa | ||||
| 7 | 882914 | 6.60 | 8.05 | |
| Molla della valvola di testa | ||||
| 8 | 882913 | 6.75 | 8.24 | |
| Anello O (diametro interno 20,8) | ||||
| 9A | 883992 | 1.65 | 2.01 | |
| Valvola principale (vecchio 882912) | ||||
| 10A | 882927 | 14.10 | 17.20 | |
| Anello-O (s-70) | ||||
| 11 | 878863 | 2.40 | 2.93 | |
| Piastra del Cilindro | ||||
| 12 | 882910 | 6.45 | 7.87 | |
| O-ring (s-46) | ||||
| 13 | 882874 | 1.65 | 2.01 | |
| O-ring (1ap-48) | ||||
| 14 | 877368 | 1.95 | 2.38 | |
| Cilindro (vecchio 883450) | ||||
| 15 | 883989 | 50.46 | 61.56 | |
| Anello O i.d. 37 | ||||
| 16 | 883431 | 1.65 | 2.01 | |
| Perni di battuta (h) | ||||
| 17 | 883980 | 87.59 | 106.86 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 18 | 883988 | 68.89 | 84.04 | |
| Paracolpi del pistone | ||||
| 20 | 883432 | 14.03 | 17.11 | |
| Anello O (p-4) | ||||
| 21 | 874436 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 883981 | |||
| Bullone ad alta tensione Nylock M6x20 | ||||
| 23 | 880675 | 4.05 | 4.94 | |
| Mandrino (b) | ||||
| 24 | 883093 | 3.30 | 4.03 | |
| Roll Pin D4x16 (10 pezzi) | ||||
| 25 | 949497 | 2.55 | 3.11 | |
| Braccio di alimentazione (b) | ||||
| 26 | 883144 | 46.75 | 57.04 | |
| Molla per meccanismo di alimentazione | ||||
| 27 | 883143 | 1.65 | 2.01 | |
| Meccanismo di alimentazione | ||||
| 28 | 883092 | 45.10 | 55.02 | |
| Albero di guida per chiodi | ||||
| 29 | 883091 | 7.80 | 9.52 | |
| Copertura della Leva di Spinta (b) | ||||
| 30 | 882900 | 3.45 | 4.21 | |
| Leva di spinta (a) | ||||
| 31 | 883852 | 81.68 | 99.64 | |
| Guarnizione (B) | ||||
| 32 | 883678 | 3.30 | 4.03 | |
| Filtro della polvere | ||||
| 33 | 883679 | 7.05 | 8.60 | |
| CAPPELLO | ||||
| 34 | 881949 | 4.80 | 5.86 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 35 | 949821 | 2.55 | 3.11 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 36 | 872035 | 1.04 | 1.27 | |
| Vite Macchina M5x30 Nera | ||||
| 37 | 880881 | 1.05 | 1.28 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 38 | 949865 | 2.55 | 3.11 | |
| GRILLETTO | ||||
| 39 | 883990 | 8.10 | 9.88 | |
| Guida alla Leva di Spinta | ||||
| 40 | 882885 | 6.45 | 7.87 | |
| Molla del Leva di Spinta | ||||
| 41 | 882892 | 5.10 | 6.22 | |
| Molla della leva spinta (a) | ||||
| 41 | 883305 | 1.50 | 1.83 | |
| LEVA DI SPINTA (C) | ||||
| 42 | 882891 | 18.15 | 22.14 | |
| Spinotto a rullo D2x16 | ||||
| 43 | 880093 | 1.04 | 1.27 | |
| REGOLATORE | ||||
| 44 | 883982 | 1.50 | 1.83 | |
| Molla regolatrice | ||||
| 45 | 882890 | 1.65 | 2.01 | |
| Piastra di regolazione | ||||
| 46 | 882887 | 3.30 | 4.03 | |
| Piastra regolabile | ||||
| 47 | 882886 | 3.30 | 4.03 | |
| O-RING (S-4) | ||||
| 48 | 981317 | 1.05 | 1.28 | |
| LEVA DI SPINTA (B) | ||||
| 49 | 882888 | 17.33 | 21.14 | |
| Anello-O (s-5) | ||||
| 50 | 872822 | 3.00 | 3.66 | |
| ANELLO FERMATORE | ||||
| 51 | 872971 | 1.05 | 1.28 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 52 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 53 | 878881 | 39.74 | 48.48 | |
| O-RING (S-18) | ||||
| 54 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 55 | 878925 | 1.05 | 1.28 | |
| O-Ring (I.D.11) | ||||
| 56 | 878887 | 1.65 | 2.01 | |
| Pistone della valvola (b) | ||||
| 57 | 880672 | 32.18 | 39.25 | |
| Molla del Pistone | ||||
| 58 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 59 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 60 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 61 | 882920 | 29.56 | 36.07 | |
| Boccola della valvola (a) | ||||
| 61 | 880671 | 23.65 | 28.85 | |
| Anello O (p-9) | ||||
| 62 | 872645 | 1.65 | 2.01 | |
| Anello O (p-21) | ||||
| 63 | 880330 | 1.05 | 1.28 | |
| Pistone di alimentazione | ||||
| 64 | 883300 | 21.73 | 26.50 | |
| Molla | ||||
| 65 | 882883 | 1.80 | 2.20 | |
| Anello di smorzamento | ||||
| 66 | 877711 | 1.95 | 2.38 | |
| Copertura del Pistone di Alimentazione | ||||
| 67 | 880331 | 3.15 | 3.84 | |
| Anello di sicurezza D28 (10 pezzi) | ||||
| 68 | 939555 | 4.35 | 5.31 | |
| Dado in Nylon M5 | ||||
| 69 | 877371 | 1.05 | 1.28 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 70 | 882907 | 3.30 | 4.03 | |
| Copertura della Leva di Spinta (a) | ||||
| 71 | 883853 | 7.05 | 8.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 882901 | |||
| Cappuccio del naso (a) | ||||
| 73 | 883106 | 6.45 | 7.87 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 74A | 884070 | 1.65 | 2.01 | |
| MAGAZZINO SA | ||||
| 75 | 883984 | 14.30 | 17.45 | |
| SPINA | ||||
| 76 | 883111 | 9.75 | 11.90 | |
| Anello per albero | ||||
| 77A | 877826 | 2.55 | 3.11 | |
| COPERTINA DEL MAGAZINE | ||||
| 78 | 883985 | 13.95 | 17.02 | |
| Tappo di supporto (a) | ||||
| 79 | 883987 | 1.50 | 1.83 | |
| Molla a cricchetto | ||||
| 80 | 880398 | 7.65 | 9.33 | |
| Porta-chiodo | ||||
| 81 | 890086 | 9.30 | 11.35 | |
| Spinotto del rullo D2.5x12 | ||||
| 82 | 878791 | 1.04 | 1.27 | |
| Supporto d'Albero (a) | ||||
| 83 | 883986 | 4.35 | 5.31 | |
| Molla, acciaio non arrugginito | ||||
| 84 | 881826 | 1.05 | 1.28 | |
| Anello per albero | ||||
| 85 | 880319 | 1.65 | 2.01 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 86 | 949757 | 3.00 | 3.66 | |
| Blocco guida Nv50ae | ||||
| 87 | 886107 | 5.10 | 6.22 | |
| Molla (vecchio 878308) | ||||
| 88 | 880446 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 883392 | |||
| Fermo per chiodi (a) | ||||
| 90 | 883085 | 31.90 | 38.92 | |
| Molla | ||||
| 91 | 883088 | 1.65 | 2.01 | |
| Fermo per chiodi (b) | ||||
| 92 | 883086 | 3.30 | 4.03 | |
| Molla | ||||
| 93 | 883087 | 1.65 | 2.01 | |
| Copertura per la guida dei chiodi | ||||
| 94 | 883089 | 4.35 | 5.31 | |
| COPERTINA | ||||
| 95 | 883393 | 7.80 | 9.52 | |
| MANICOTTO (B) | ||||
| 96 | 882881 | 3.30 | 4.03 | |
| Vite a brugola Hd M4x12 | ||||
| 97 | 880630 | 1.05 | 1.28 | |
| Magazzino Completo | ||||
| 98 | 883983 | 47.71 | 58.21 | |
| MOLLA DEL LEVERAGGIO DI SPINTA (B) | ||||
| 100 | 883302 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | 878183 | |||
| Etichetta di avvertimento (a) | ||||
| 102 | 883513 | 1.65 | 2.01 | |
| Spinotto a Rullo D3x22 (10 Pezzi) | ||||
| 103 | 949864 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 877153 | |||
| Etichetta di precauzione | ||||
| 506 | 887288 | 1.73 | 2.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 882414 | |||
| Set di Meccanismo di Scatto Sequenziale | ||||
| 601 | 883991 | 84.56 | 103.17 | |
| Set di pezzi appendibili | ||||
| 602 | 888097 | 492.94 | 601.38 | |
