Qui troverai tutte le parti e i disegni disponibili di “Hikoki NV65HMC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

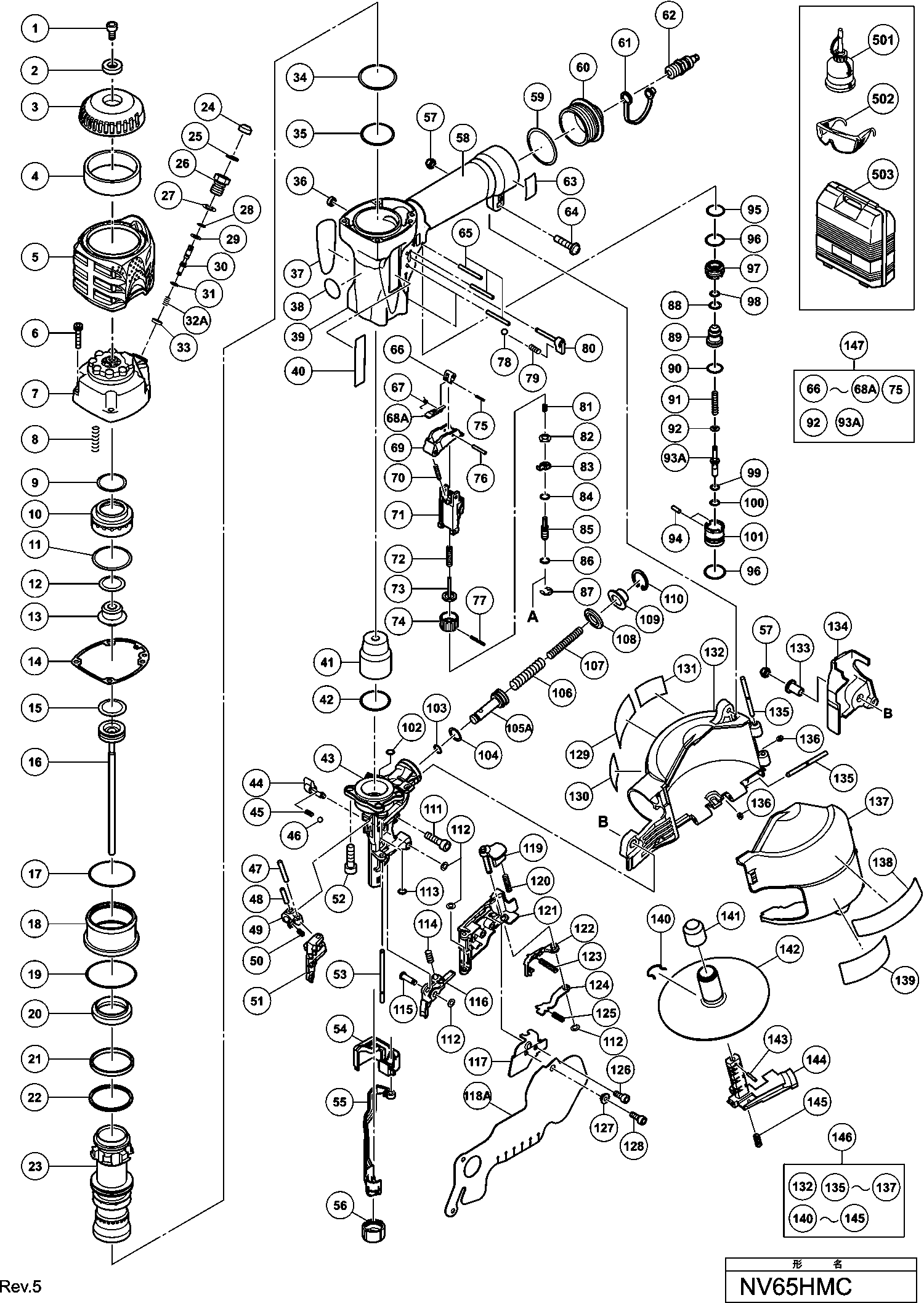

Disegni tecnici di Hikoki NV65HMC
Elenco parti di Hikoki NV65HMC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 980046 | |||
| Piastra | ||||
| 2 | 887026 | 5.10 | 6.22 | |
| COPERTURA SUPERIORE | ||||
| 3 | 887025 | 5.10 | 6.22 | |
| SILENZIATORE | ||||
| 4 | 886658 | 5.10 | 6.22 | |
| Protettore | ||||
| 5 | 886423 | 6.75 | 8.24 | |
| Bullone Nylock (con flangia) M5x25 | ||||
| 6 | 881262 | 2.70 | 3.29 | |
| Copertura di scarico (oro) | ||||
| 7 | 886421 | 82.36 | 100.48 | |
| Molla della valvola di testa | ||||
| 8 | 886418 | 1.80 | 2.20 | |
| Anello O | ||||
| 9 | 883770 | 1.80 | 2.20 | |
| Valvola di Testa | ||||
| 10 | 886416 | 30.25 | 36.90 | |
| Anello O | ||||
| 11 | 886417 | 3.45 | 4.21 | |
| Anello O | ||||
| 12 | 883774 | 3.45 | 4.21 | |
| Gomma di scarico | ||||
| 13 | 886419 | 14.70 | 17.93 | |
| Guarnizione | ||||
| 14 | 883789 | 6.75 | 8.24 | |
| Anello O | ||||
| 15 | 883751 | 10.35 | 12.63 | |
| Perni di battuta (h) | ||||
| 16 | 886402 | 100.65 | 122.79 | |
| Cilindro Anello O (d) | ||||
| 17 | 877126 | 1.65 | 2.01 | |
| Separatore | ||||
| 18 | 886420 | 39.74 | 48.48 | |
| Anello O (1as-50) | ||||
| 19 | 990067 | 1.65 | 2.01 | |
| Gomma della valvola | ||||
| 20 | 883768 | 9.45 | 11.53 | |
| Paraurti Cilindrico | ||||
| 21 | 883956 | 7.35 | 8.97 | |
| Rondella Cilindrica | ||||
| 22 | 883955 | 6.75 | 8.24 | |
| CILINDRO | ||||
| 23 | 886415 | 140.25 | 171.10 | |
| Pulsante (verde) | ||||
| 24 | 884334 | 1.65 | 2.01 | |
| Anello di ritenzione D4 | ||||
| 25 | 968643 | 1.95 | 2.38 | |
| Boccola della valvola | ||||
| 26 | 885027 | 20.21 | 24.66 | |
| Anello O (s-10) | ||||
| 27 | 987105 | 1.05 | 1.28 | |
| Anello di arresto (s-3) | ||||
| 28 | 881715 | 1.05 | 1.28 | |
| Anello-O (1ap-3) | ||||
| 29 | 873093 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 885028 | |||
| Pistone | ||||
| 30A | 886044 | 18.29 | 22.31 | |
| Anello O | ||||
| 31 | 878607 | 1.05 | 1.28 | |
| Molla | ||||
| 32A | 887177 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 33 | 884338 | 1.05 | 1.28 | |
| Anello O (p-36) | ||||
| 34 | 931835 | 1.65 | 2.01 | |
| Anello O (p-32) | ||||
| 35 | 986374 | 1.65 | 2.01 | |
| Anello per albero | ||||
| 36 | 886669 | 1.80 | 2.20 | |
| Anello di ritenzione D4 | ||||
| 36A | 968643 | 1.95 | 2.38 | |
| Etichetta di avvertimento (a) | ||||
| 38 | 883513 | 1.65 | 2.01 | |
| Montaggio del corpo | ||||
| 39 | 887173 | 134.20 | 163.72 | |
| Targa del marchio | ||||
| 40 | 886342 | 1.80 | 2.20 | |
| Targa del marchio | ||||
| 40A | 886342 | 1.80 | 2.20 | |
| Paracolpi del pistone | ||||
| 41 | 885195 | 6.75 | 8.24 | |
| Anello O (s-38) | ||||
| 42 | 980717 | 1.35 | 1.65 | |
| NASO | ||||
| 43 | 886403 | 256.03 | 312.35 | |
| Bottone di cambiamento | ||||
| 44 | 886409 | 3.45 | 4.21 | |
| Molla di blocco | ||||
| 45 | 882923 | 1.80 | 2.20 | |
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 46 | 959148 | 1.05 | 1.28 | |
| Rullino ad aghi | ||||
| 47 | 880659 | 1.05 | 1.28 | |
| SPINA ELASTICA D4X18 (10 PEZZI) | ||||
| 48 | 949498 | 1.74 | 2.12 | |
| Braccio di alimentazione (b) | ||||
| 49 | 883144 | 46.75 | 57.04 | |
| Molla per meccanismo di alimentazione | ||||
| 50 | 883143 | 1.65 | 2.01 | |
| Alimentatore (a) | ||||
| 51 | 886406 | 26.26 | 32.04 | |
| Bullone ad alta tensione Nylock M6x20 | ||||
| 52 | 880675 | 4.05 | 4.94 | |
| Albero di guida per chiodi | ||||
| 53 | 883755 | 7.35 | 8.97 | |
| Copertura della Leva di Spinta (a) | ||||
| 54 | 883761 | 5.10 | 6.22 | |
| Leva di spinta (a) | ||||
| 55 | 887024 | 67.10 | 81.86 | |
| Cappuccio del naso | ||||
| 56 | 886650 | 3.45 | 4.21 | |
| Dado in Nylon M5 | ||||
| 57 | 877371 | 1.05 | 1.28 | |
| O-ring (i.d. 37.2) | ||||
| 59 | 880183 | 1.05 | 1.28 | |
| Cappuccio (oro) | ||||
| 60 | 886426 | 20.21 | 24.66 | |
| Copertura Antipolvere | ||||
| 61 | 877914 | 1.95 | 2.38 | |
| Tappo d'aria L-pt 1/4 | ||||
| 62 | 883135 | 14.99 | 18.28 | |
| Vite di macchina M5x25 Nero (con rondella) | ||||
| 64 | 887315 | 1.80 | 2.20 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 65 | 949865 | 2.55 | 3.11 | |
| Pezzo di innesco (c) | ||||
| 66 | 886626 | 1.80 | 2.20 | |
| Molla del grilletto | ||||
| 67 | 886627 | 1.80 | 2.20 | |
| Interruttore | ||||
| 69 | 886623 | 3.45 | 4.21 | |
| Grilletto (s) | ||||
| 69A | 886052 | 9.00 | 10.98 | |
| Molla del grilletto | ||||
| 70 | 883759 | 3.30 | 4.03 | |
| Molla del grilletto | ||||
| 70A | 884916 | 1.80 | 2.20 | |
| Guida alla Leva di Spinta | ||||
| 71 | 886047 | 18.29 | 22.31 | |
| Molla del Leva di Spinta | ||||
| 72 | 882892 | 5.10 | 6.22 | |
| LEVA DI SPINTA (C) | ||||
| 73 | 882891 | 18.15 | 22.14 | |
| REGOLATORE | ||||
| 74 | 882889 | 3.45 | 4.21 | |
| Spillo rotante D1.6x10 | ||||
| 75 | 886228 | 1.80 | 2.20 | |
| Perno a rulli D2.5x16 | ||||
| 76 | 881951 | 1.80 | 2.20 | |
| Spinotto a rullo D2x16 | ||||
| 77 | 880093 | 1.04 | 1.27 | |
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 78 | 959148 | 1.05 | 1.28 | |
| Molla di blocco | ||||
| 79 | 882923 | 1.80 | 2.20 | |
| Pulsante di blocco | ||||
| 80 | 886727 | 3.45 | 4.21 | |
| Pulsante di blocco | ||||
| 80A | 885865 | 18.70 | 22.81 | |
| Molla regolatrice | ||||
| 81 | 882890 | 1.65 | 2.01 | |
| Piastra regolabile | ||||
| 82 | 884973 | 1.65 | 2.01 | |
| Piastra regolabile | ||||
| 83 | 882886 | 3.30 | 4.03 | |
| O-RING (S-4) | ||||
| 84 | 981317 | 1.05 | 1.28 | |
| LEVA DI SPINTA (B) | ||||
| 85 | 882888 | 17.33 | 21.14 | |
| Anello-O (s-5) | ||||
| 86 | 872822 | 3.00 | 3.66 | |
| ANELLO FERMATORE | ||||
| 87 | 872971 | 1.05 | 1.28 | |
| Anello O (p9-u) | ||||
| 88 | 883104 | 3.45 | 4.21 | |
| Pistone della valvola | ||||
| 89 | 883101 | 30.25 | 36.90 | |
| O-ring (1ap-11) | ||||
| 90 | 878764 | 1.04 | 1.27 | |
| Molla del pistone | ||||
| 91 | 883103 | 1.80 | 2.20 | |
| Anello O (diametro interno 1,8) Dal 7.2016 Per Nor | ||||
| 92 | 883405 | 5.10 | 6.22 | |
| Pistone | ||||
| 93B | 886051 | 55.00 | 67.10 | |
| Spina D2x8 (10 pezzi) | ||||
| 94 | 949778 | 1.80 | 2.20 | |
| Anello O (s-14) | ||||
| 95 | 876319 | 1.65 | 2.01 | |
| O-ring (s-16) | ||||
| 96 | 876031 | 1.65 | 2.01 | |
| Boccola della valvola (b) | ||||
| 97 | 886042 | 15.95 | 19.46 | |
| Anello O (p7-u) | ||||
| 98 | 883105 | 3.45 | 4.21 | |
| Anello O (1ap-5) | ||||
| 99 | 873407 | 1.04 | 1.27 | |
| O-ring (s-6) | ||||
| 100 | 997218 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 101 | 883099 | 8.10 | 9.88 | |
| Anello-O (1ap-3) | ||||
| 102 | 873093 | 1.05 | 1.28 | |
| Anello O (p-9) | ||||
| 103 | 872645 | 1.65 | 2.01 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 104 | 877763 | 1.05 | 1.28 | |
| Pistone di alimentazione | ||||
| 105A | 887455 | 22.00 | 26.84 | |
| Molla di alimentazione (a) | ||||
| 106 | 883757 | 1.80 | 2.20 | |
| Molla di alimentazione (b) | ||||
| 107 | 883758 | 1.80 | 2.20 | |
| PARAURTI | ||||
| 108 | 885681 | 7.35 | 8.97 | |
| Copertura del Pistone di Alimentazione | ||||
| 109 | 883098 | 3.45 | 4.21 | |
| Anello di bloccaggio per D24 | ||||
| 110 | 983748 | 1.05 | 1.28 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 111 | 949757 | 3.00 | 3.66 | |
| Anello per albero | ||||
| 112 | 880319 | 1.65 | 2.01 | |
| Anello O (p-4) | ||||
| 113 | 874436 | 1.05 | 1.28 | |
| Molla, acciaio non arrugginito | ||||
| 114 | 886412 | 1.80 | 2.20 | |
| Albero del naso | ||||
| 115 | 886410 | 5.10 | 6.22 | |
| Pezzo di naso | ||||
| 116 | 886652 | 27.50 | 33.55 | |
| Copertura per la guida dei chiodi | ||||
| 117 | 883784 | 4.80 | 5.86 | |
| COPERTINA | ||||
| 118A | 888131 | 1.80 | 2.20 | |
| Blocco guida Nv50ae | ||||
| 119 | 886107 | 5.10 | 6.22 | |
| Molla (vecchio 878308) | ||||
| 120 | 880446 | 1.35 | 1.65 | |
| Guida per chiodo | ||||
| 121 | 886404 | 61.05 | 74.48 | |
| Fermo per chiodi (a) | ||||
| 122 | 883783 | 67.79 | 82.70 | |
| Molla di arresto del chiodo | ||||
| 123 | 886451 | 1.80 | 2.20 | |
| Blocca-unghie | ||||
| 124 | 882680 | 3.30 | 4.03 | |
| Molla | ||||
| 125 | 880494 | 2.40 | 2.93 | |
| Vite a brugola Nylock M4x10 | ||||
| 126 | 880413 | 1.05 | 1.28 | |
| MANICOTTO (B) | ||||
| 127 | 882881 | 3.30 | 4.03 | |
| Vite a brugola Hd M4x12 | ||||
| 128 | 880630 | 1.05 | 1.28 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 129 | 887175 | 5.10 | 6.22 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 131 | 887174 | 5.10 | 6.22 | |
| RIVISTA | ||||
| 132 | 886428 | 13.35 | 16.29 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 133 | 882907 | 3.30 | 4.03 | |
| Copertura della Leva di Spinta (b) | ||||
| 134 | 883762 | 6.75 | 8.24 | |
| SPINA | ||||
| 135 | 881825 | 3.00 | 3.66 | |
| Anello per albero | ||||
| 136 | 877826 | 2.55 | 3.11 | |
| Copertura del rivista | ||||
| 137 | 883926 | 16.36 | 19.96 | |
| Molla a cricchetto | ||||
| 140 | 880398 | 7.65 | 9.33 | |
| Tappo di supporto (a) | ||||
| 141 | 881003 | 2.40 | 2.93 | |
| Supporto per chiodi (vecchio 882906) | ||||
| 142 | 885683 | 24.75 | 30.20 | |
| Supporto per chiodi (vecchio 882906) | ||||
| 142A | 885683 | 24.75 | 30.20 | |
| Spinotto del rullo D2.5x12 | ||||
| 143 | 878791 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 144 | 882905 | |||
| Albero del supporto | ||||
| 144A | 889509 | 1.80 | 2.20 | |
| Molla, acciaio non arrugginito | ||||
| 145 | 881826 | 1.05 | 1.28 | |
| Montaggio del Magazine | ||||
| 146 | 887314 | 82.36 | 100.48 | |
| Set di parti del grilletto (vecchio 886621+886624+ | ||||
| 147 | 888727 | 17.33 | 21.14 | |
| Anello O (diametro interno 1,8) Dal 7.2016 Per Nor | ||||
| 148 | 883405 | 5.10 | 6.22 | |
| Spinotto di attivazione | ||||
| 149 | 885268 | 13.05 | 15.92 | |
| RONDELLA ELASTICA | ||||
| 150 | 886056 | 1.50 | 1.83 | |
| Molla | ||||
| 151 | 886054 | 14.16 | 17.28 | |
| Braccio del Grilletto (s) | ||||
| 152 | 886053 | 161.56 | 197.11 | |
| Spillo del Braccio del Grilletto | ||||
| 153 | 886055 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 883136 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 503 | 886432 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503A | 888666 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 876212 | |||
| Kit meccanismo di azionamento sequenziale singolo | ||||
| 604 | 887952 | 329.18 | 401.59 | |
